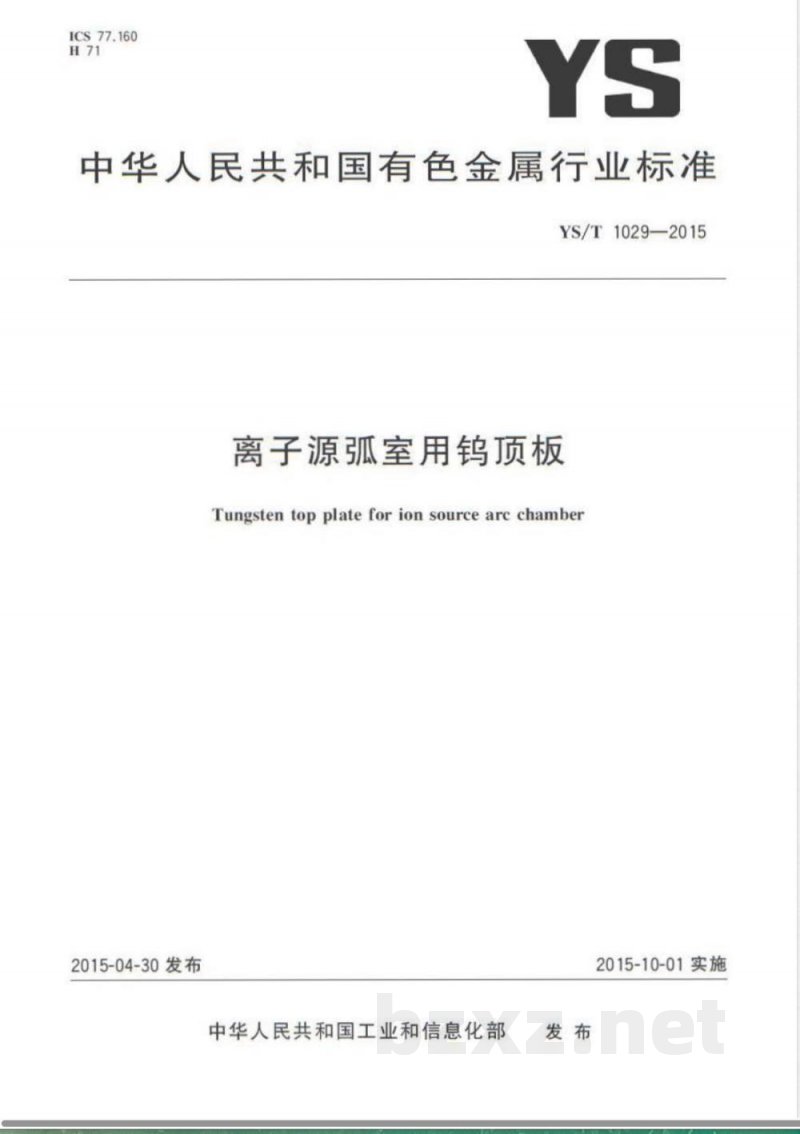

【其他行业标准】 离子源弧室用钨顶板

ICS77.160
中华人民共和国有色金属行业标准YS/T1029-2015
离子源弧室用钨顶板
Tungsten top plate for ion source arc chamber2015-04-30发布
中华人民共和国工业和信息化部发布
2015-10-01实施

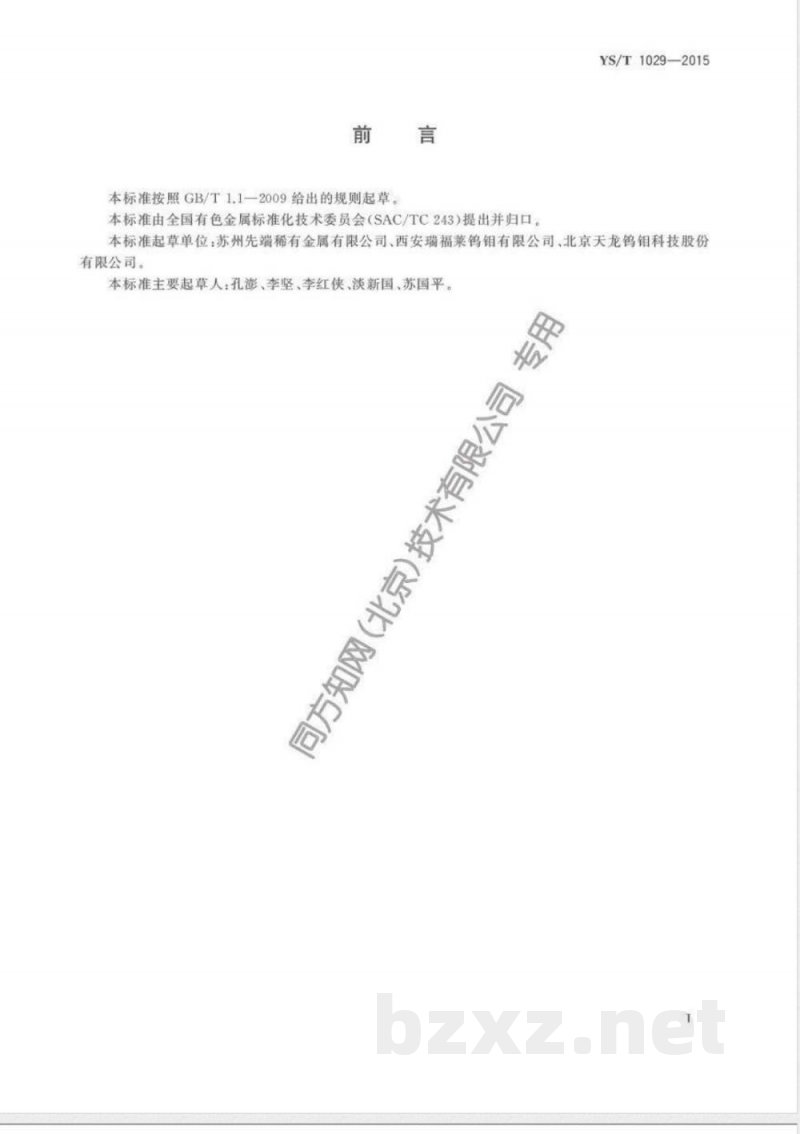

本标准按照GB/T1.1一2009给出的规则起草。本标准由全国有色金属标准化技术委员会（SAC/TC243）提出并归口。YS/T1029-—2015
本标准起草单位：苏州先端稀有金属有限公司、西安瑞福莱钨钼有限公司、北京天龙钨钼科技股份有限公司。
本标准主要起草人孔澎、李坚、李红侠、淡新国、苏国平。专用
同方知网（北京)技术有限公司

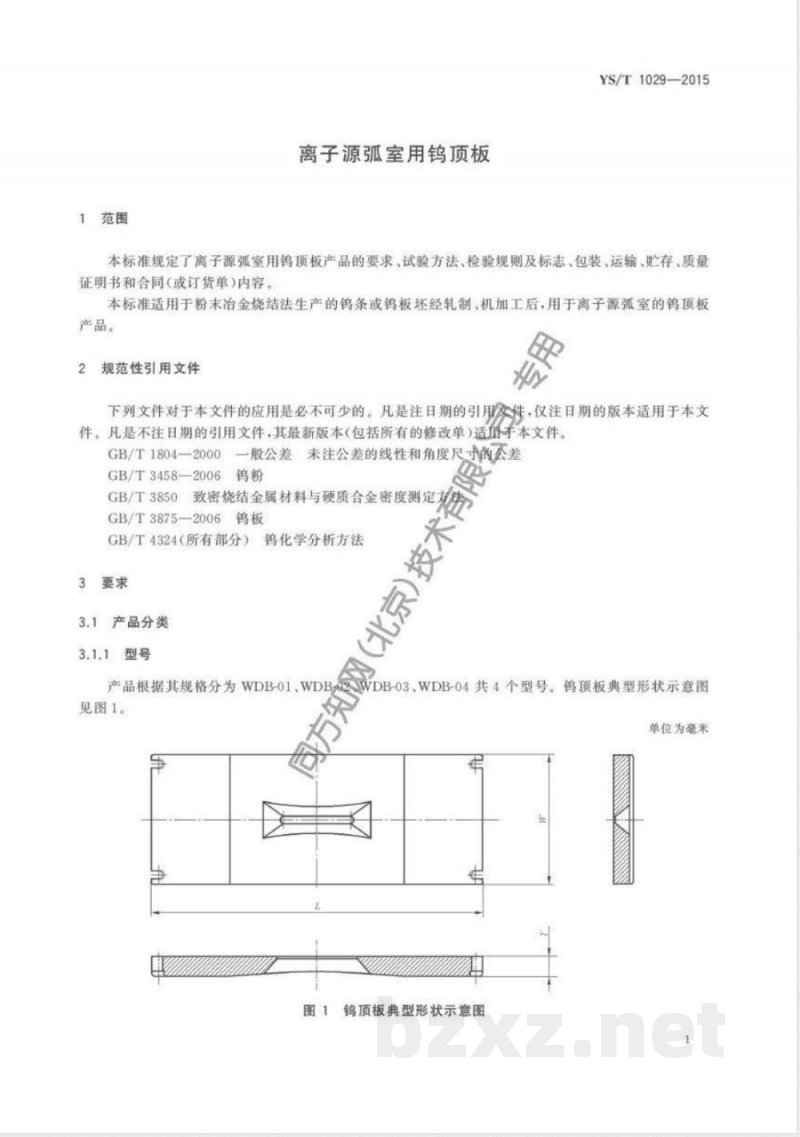

1范围
离子源弧室用钨顶板
YS/T1029—2015
本标准规定了离子源弧室用钨顶板产品的要求、试验方法、检验规则及标志、包装、运输、贮存、质量证明书和合同（或订货单)内容。本标准适用于粉末冶金烧结法生产的钨条或钨板坏经轧制、机加工后，用于离子源弧室的钨顶板产品。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适角手本文件。GB/T1804—2000一般公差未注公差的线性和角度尺寸的公差GB/T3458—2006钨粉
GB/T3850致密烧结金属材料与硬质合金密度测定划(北京)技术
GB/T3875-2006钨板
GB/T4324（所有部分）：钨化学分析方法3要求
3.1产品分类
3.1.1型号
VDB-03、WDB-04共4个型号。钨顶板典型形状示意图产品根据其规格分为WDB-01、WDB见图1。
单位为毫米
图1钨顶板典型形状示意图
YS/T1029—2015

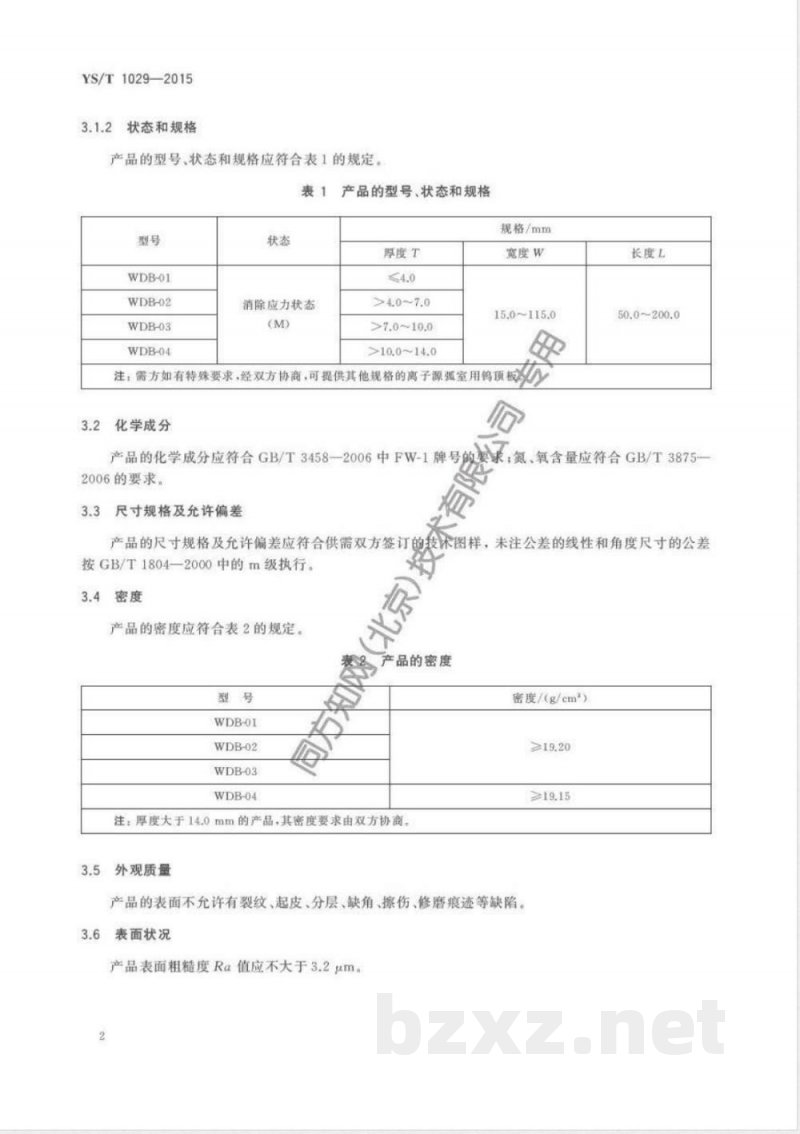

状态和规格
产品的型号、状态和规格应符合表1的规定。表1
WDB-01
WDB-02
WDB-03
WDB-04
消除应力状态
产品的型号、状态和规格
厚度T
>7.0~10.0
>10.0~14.0
规格/mm
宽度W
15.0~115.0
注：需方如有特殊要求，经双方协商，可提供其他规格的离子源弧室用顶板3.2
化学成分
长度L
50.0~200.0
产品的化学成分应符合GB/T34582006中FW-1牌号的要求：氮，氧含量应符合GB/T3875-2006的要求。
尺寸规格及允许偏差
产品的尺寸规格及允许偏差应符合供需双方签订的技术图样，未注公差的线性和角度尺寸的公差按GB/T1804—2000中的m级执行。3.4
产品的密度应符合表2的规定。
WDB-01
WDB-02免费标准下载网bzxz
WDB-03
WDB-04
产品的密度
密度/(g/em)
注：厚度大于14.0mm的产品，其密度要求由双方协商。外观质量
产品的表面不允许有裂纹、起皮、分层、缺角、擦伤、修磨痕迹等缺陷。表面状况

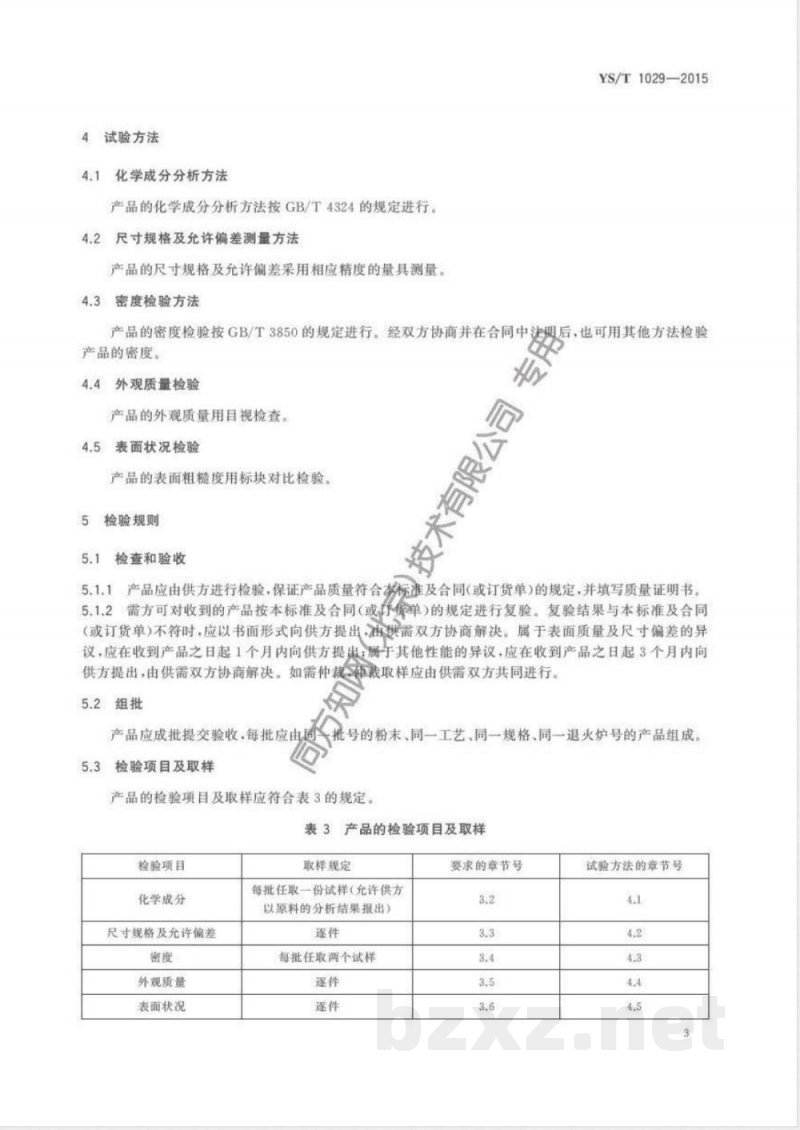

产品表面粗糙度Ra值应不大于3.2um。4试验方法
化学成分分析方法
产品的化学成分分析方法按GB/T4324的规定进行。4.2尺寸规格及允许偏差测量方法产品的尺寸规格及允许偏差采用相应精度的量具测量。4.3密度检验方法
YS/T1029—2015
产品的密度检验按GB/T3850的规定进行。经双方协商并在合同中注明后，也可用其他方法检验产品的密度。
4.4外观质量检验
产品的外观质量用目视检查。
4.5表面状况检验
产品的表面粗糙度用标块对比检验。5检验规则
检查和验收
术有限公司
5.1.1产品应由供方进行检验，保证产品质量符合本标准及合同（或订货单）的规定，并填写质量证明书。5.1.2需方可对收到的产品按本标准及合同（或行货单）的规定进行复验。复验结果与本标准及合同（或订货单）不符时，应以书面形式向供方提出，由供需双方协商解决。属于表面质量及尺寸偏差的异议，应在收到产品之日起1个月内向供方提出：属于其他性能的异议，应在收到产品之日起3个月内向供方提出，由供需双方协商解决。如需仲裁钟裁取样应由供需双方共同进行。5.2组批
产品应成批提交验收，每批应由同5.3检验项目及取样
批号的粉末、同一工艺、同一规格、同一退火炉号的产品组成。产品的检验项目及取样应符合表3的规定。表3产品的检验项目及取样
检验项目
化学成分
尺寸规格及允许偏差
外观质量
表面状况
取样规定
每批任取一份试样（充许供方
以原料的分析结果报出）
每批任取两个试样
要求的章节号
试验方法的章节号
YS/T1029-—2015
5.4检验结果判定
5.4.1产品的化学成分检验不合格时，则在该批产品中另取双倍数量的试样（包括原试样）对该不合格项进行重复检验，若重复检验仍有结果不合格时，判该批产品为不合格。5.4.2产品的尺寸规格及允许偏差、外观质量、表面状况检验不合格时，判该件产品不合格5.4.3产品的密度检验不合格时，则在该批产品中另取双倍数量的试样（包括原试样）对该不合格项进行重复检验，若重复检验仍有结果不合格，判该批产品为不合格。标志、包装、运输、贮存和质量证明书6
6.1标志
产品的包装箱上应附有标签或标牌，其上注明以下内容：有限公司
供方名称、地址：
产品型号、规格和状态：
产品批号；
重量（件数）；
“防潮”轻放”等字样或标志。6.2包装
产品用真空包装袋包装后，放人单个纸盒中，再装人纸氏箱包装。箱内应用软物填实、塞紧，以防网(北京）
6.3运输
产品运输时，应防止碰撞、受潮。6.4存
产品应存放在干燥、通风和无酸碱气氛处5质量证明书
每批产品应附有质量证明书，其上注明以下内容：a)
供方名称、地址：
产品名称和型号：
产品批号、规格：
净重和数量：
各项检验结果和供方技术监督部门印记：本标准编号：
出厂日期。
7合同（或订货单）内容
订购本标准所列产品的合同（或订货单）应包括下列内容：4
产品名称：
型号、规格：
重量（数量）：
本标准编号：
其他。
同专用
同方知网（北京）技术有限公司YS/T1029-2015
YS/T1029-2015
中华人民共和国有色金属
行业标准
离子源弧室用钨顶板
YS/T10292015
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）网址：www.gb168.cn
服务热线：400-168-0010
010-68522006
2015年11月第一版
书号：155066·2-29148
版权专有
侵权必究
