【其他行业标准】 热喷涂用NiCoCrAlYTa合金粉末

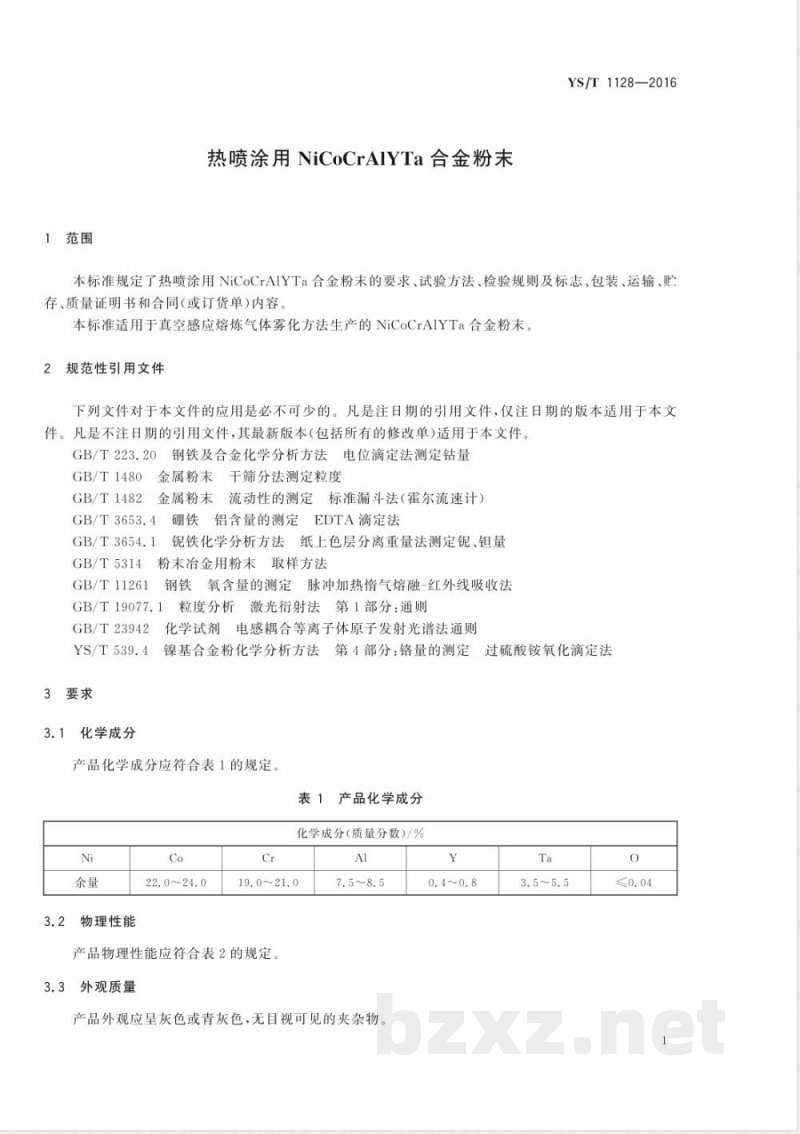

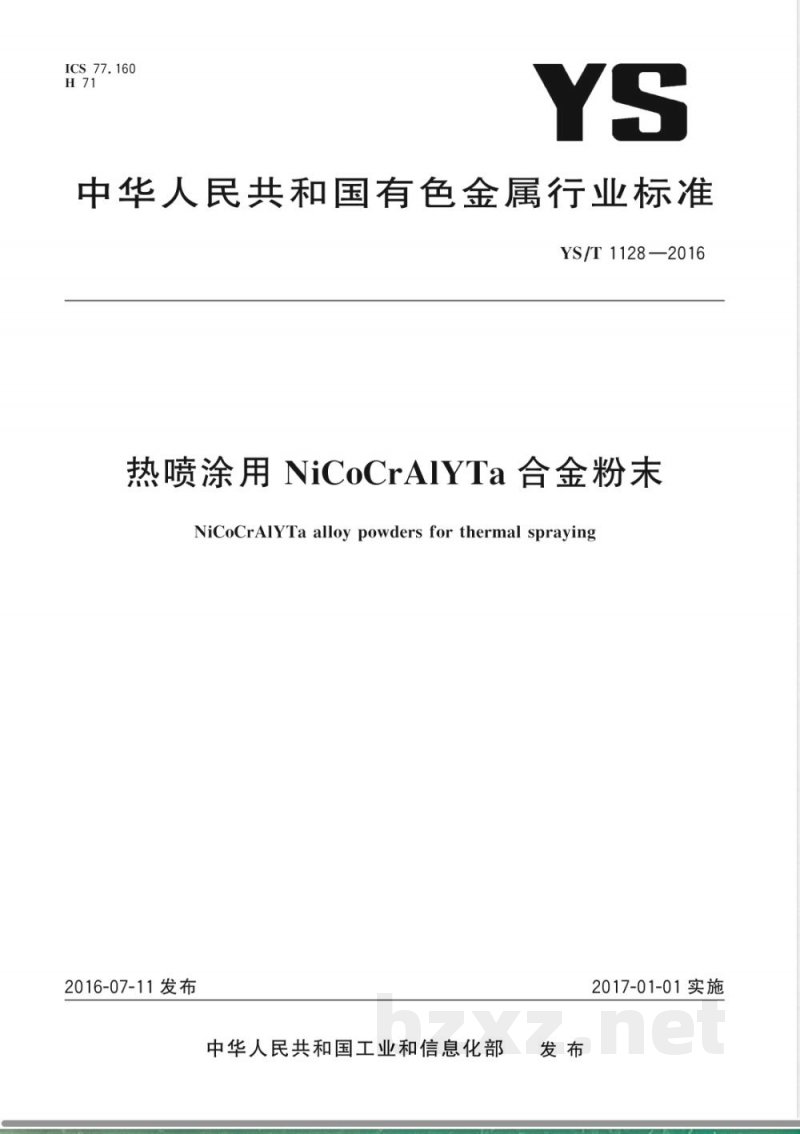

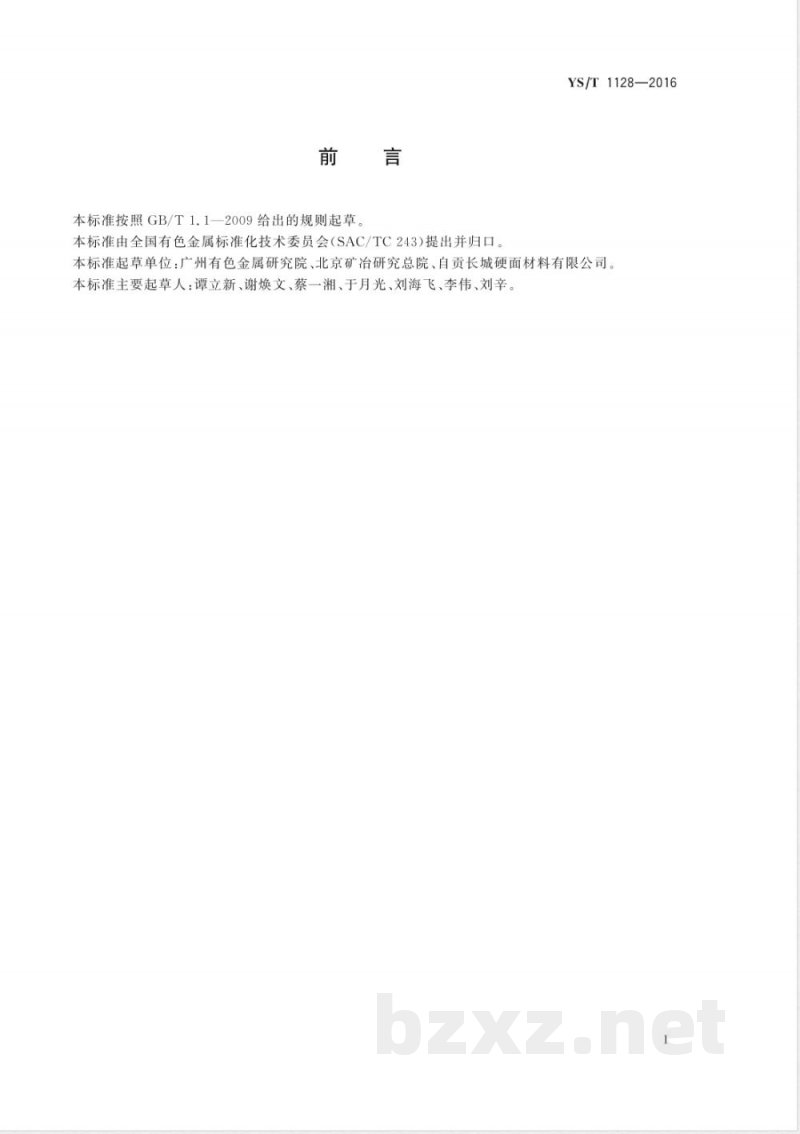

ICS 77.160 H 71 YS 中华人民共和国有色金属行业标准 YS/T 1128—2016 热喷涂用NiCoCrAlYTa合金粉末 NiCoCrAlYTa alloy powders for thermal spraying 2016-07-11发布 中华人民共和国工业和信息化部发布 2017-01-01实施 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由全国有色金属标准化技术委员会（SAC/TC243）提出并归口。 本标准起草单位：广州有色金属研究院、北京矿冶研究总院、自贡长城硬面材料有限公司。 本标准主要起草人：谭立新、谢焕文、蔡一湘、于月光、刘海飞、李伟、刘辛。 1 范围 本标准规定了热喷涂用NiCoCrAlYTa合金粉末的要求、试验方法、检验规则及标志、包装、运输、贮存、质量证明书和合同（或订货单）内容。 本标准适用于采用真空感应熔炼气体雾化方法生产的NiCoCrAlYTa合金粉末。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。 GB/T 223.20 钢铁及合金化学分析方法 电位滴定法测定钴量 GB/T 1480 金属粉末干筛分法测定粒度 GB/T 1482 金属粉末流动性的测定 标准漏斗法（霍尔流速计） GB/T 3653.4 硼铁铝含量的测定 EDTA滴定法 GB/T 3654.1 钼铁化学分析方法 纸上色层分离重量法测定钼、钨量 GB/T 5314 粉末冶金用粉末取样方法 GB/T 11261 钢铁氧含量的测定 脉冲加热惰气熔融-红外线吸收法 GB/T 19077.1 粒度分析 激光衍射法 第1部分：通则 GB/T 23942 化学试剂电感耦合等离子体原子发射光谱法通则 YS/T 539.4 镍基合金粉化学分析方法 第4部分：铬量的测定 3 要求 3.1 化学成分 产品化学成分应符合表1规定。 表1 化学成分（质量分数/%） Ni：余量 Co：22.0～24.0 Cr：19.0～21.0 Al：7.5～8.5 Y：0.4～0.8 Ta：3.5～5.5 O：≤0.04 3.2 物理性能 产品物理性能应符合表2规定。 表2 物理性能 粒度规格：22μm～45μm；5μm～38μm 粒度组成要求： - 22μm～45μm：>45μm不大于5%，≤22μm不大于10% - 5μm～38μm：>38μm不大于5%，≤5μm不大于10% 3.3 外观质量 产品外观应为灰色或青灰色粉末，无肉眼可见夹杂物。 4 试验方法 4.1 化学成分 Co含量按GB/T 223.20测定；Cr含量按YS/T 539.4测定；Al含量按GB/T 3653.4测定；Y含量按GB/T 23942测定；Mo含量按GB/T 3654.1测定；氧含量按GB/T 11261测定。 4.2 物理性能 粒度组成：按GB/T 1480（>45μm部分）及GB/T 19077.1（≤45μm部分）测定。 流动性：按GB/T 1482测定。 4.3 外观质量 采用目视检验。 5 检验规则 5.1 检查与验收 产品由供方检验，保证符合标准及合同要求，并提供质量证明书。需方可复检，如结果不符应在60天内提出，由供需双方协商解决，必要时可仲裁检验。 5.2 组批 产品按同一工艺、同一粒度规格组批，每批不超过200kg。
