【其他行业标准】 Fe-Cr-B-Si系自熔合金粉

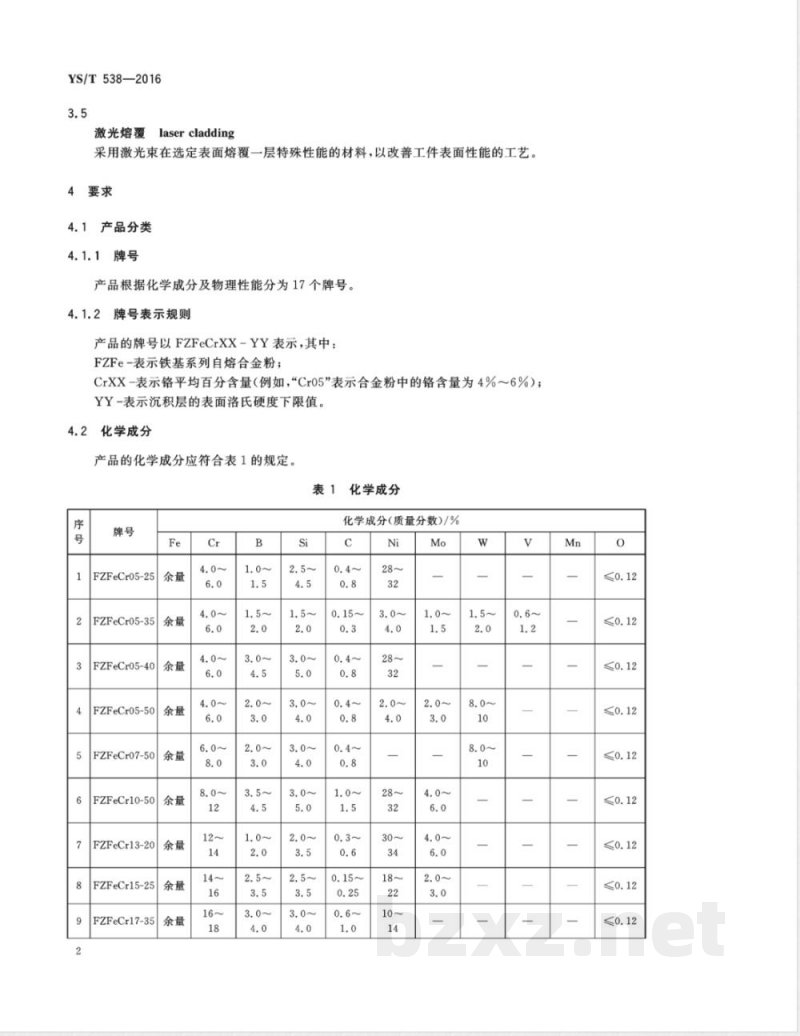

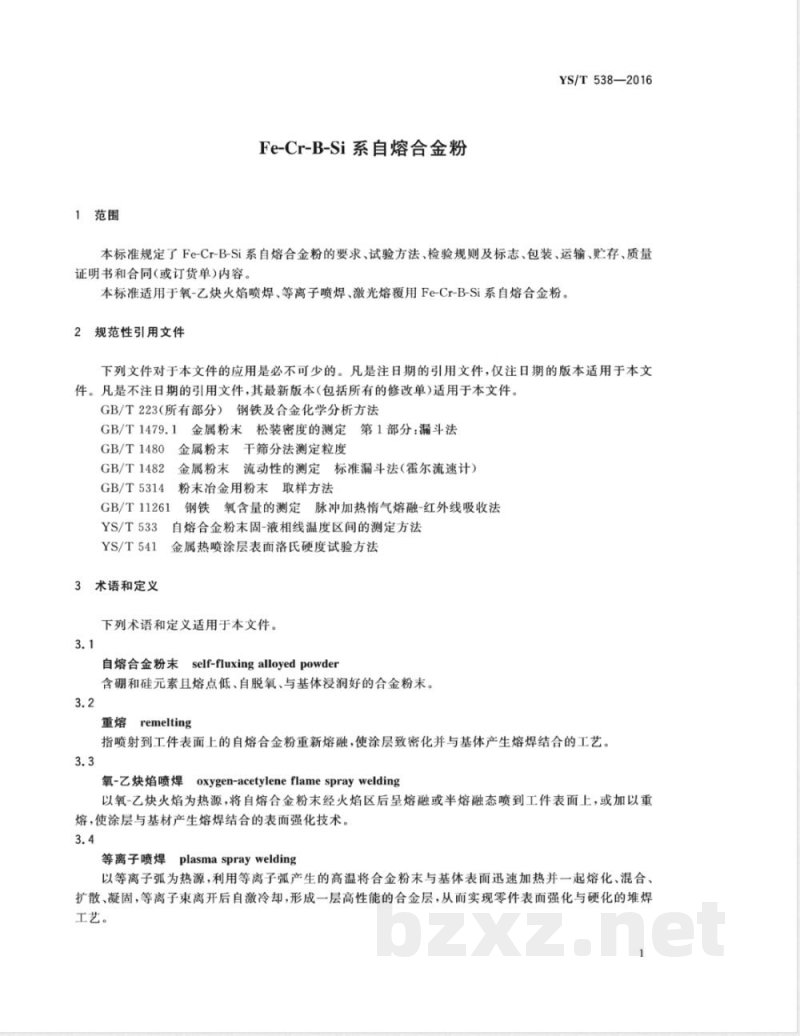

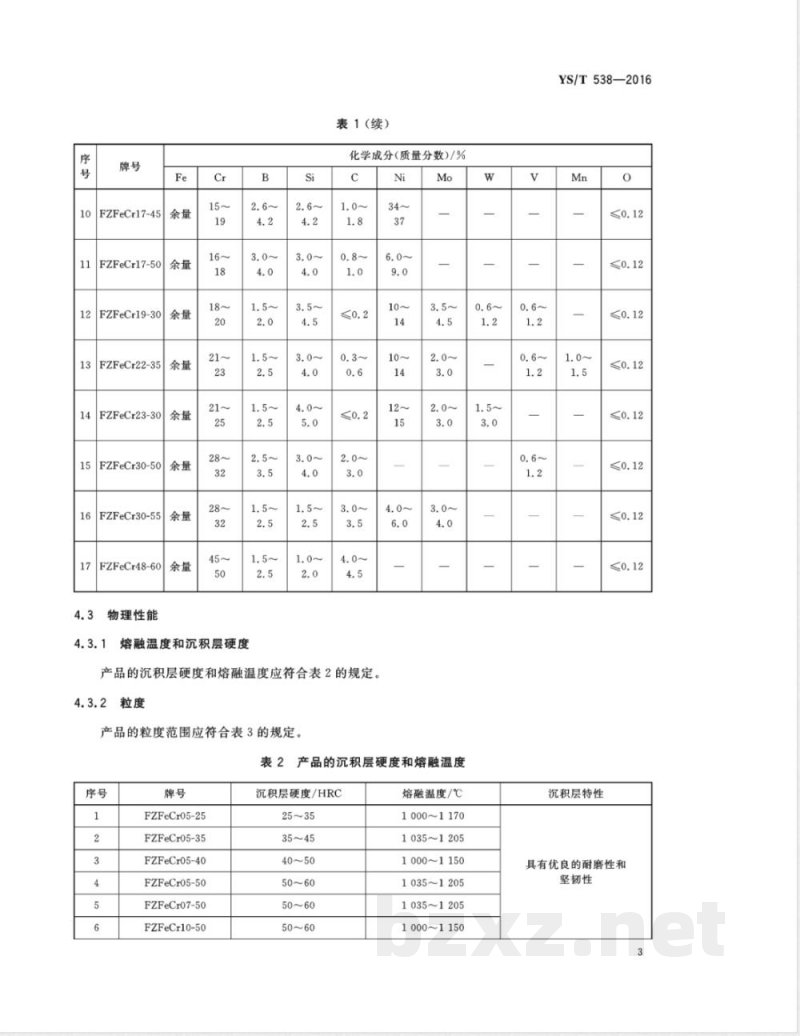

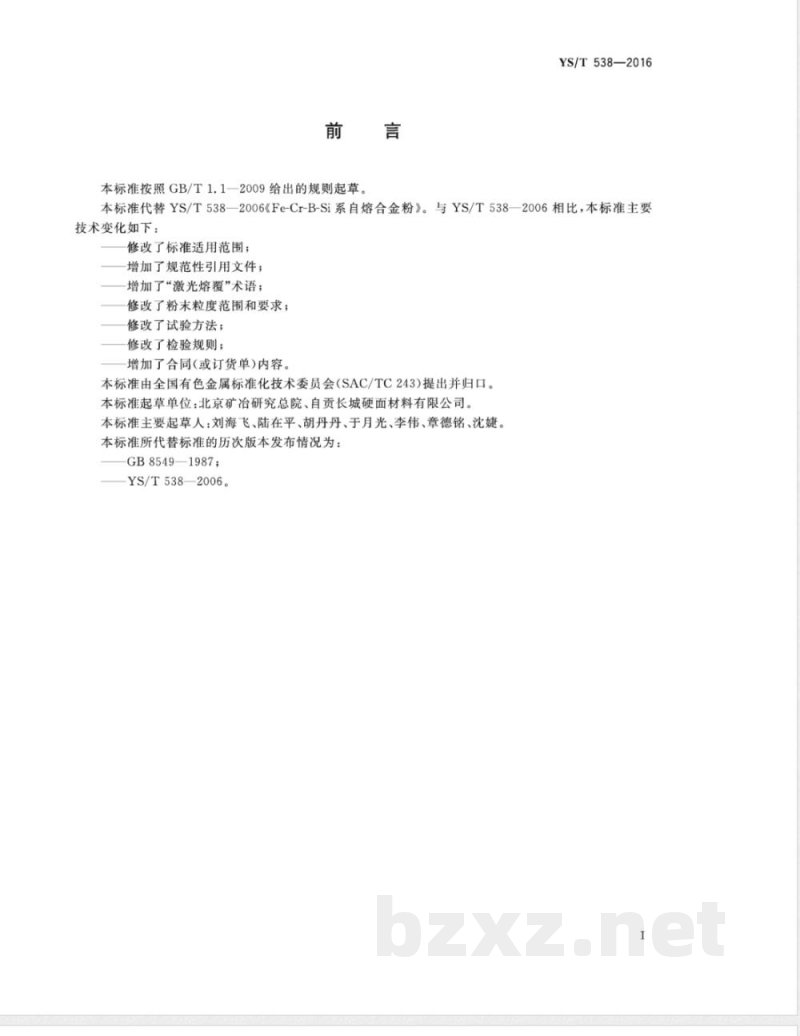

ICS 77.160 H 71 中华人民共和国有色金属行业标准 YS/T 538—2016 代替 YS/T 538—2006 Fe-Cr-B-Si系自熔合金粉 Fe-Cr-B-Si self-fluxing alloyed powders 2016-07-11 发布 2017-01-01 实施 中华人民共和国工业和信息化部 发布 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准代替 YS/T 538—2006《Fe-Cr-B-Si系自熔合金粉》。与 YS/T 538—2006 相比，本标准主要技术变化如下： — 修改了适用范围； — 增加了规范性引用文件； — 增加了“激光熔覆”术语； — 修改了粉末粒度范围及要求； — 修改了试验方法； — 修改了检验规则； — 增加了合同（或订货单）内容。 本标准由全国有色金属标准化技术委员会（SAC/TC 243）提出并归口。 本标准起草单位：北京矿冶研究总院、自贡长城硬面材料有限公司。 本标准主要起草人：刘海飞、陆在平、胡丹丹、于月光、李伟、章德铭、沈婕。 1 范围 本标准规定了Fe-Cr-B-Si系自熔合金粉的要求、试验方法、检验规则及标志、包装、运输、贮存、质量证明书和合同（或订货单）内容。 本标准适用于氧-乙炔火焰喷焊、等离子喷焊、激光熔覆用Fe-Cr-B-Si系自熔合金粉。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T 223（所有部分）钢铁及合金化学分析方法 GB/T 1479.1 金属粉末松装密度的测定 第1部分：漏斗法 GB/T 1480 金属粉末干筛分法测定粒度 GB/T 1482 金属粉末流动性的测定 标准漏斗法（霍尔流速计） GB/T 5314 粉末冶金用粉末取样方法 GB/T 11261 钢铁氧含量的测定 脉冲加热惰气熔融-红外线吸收法 YS/T 533 自熔合金粉末固-液相线温度区间的测定方法 YS/T 541 金属热喷涂层表面洛氏硬度试验方法 3 术语和定义 3.1 自熔合金粉末 含硼和硅元素、熔点低、自脱氧、与基体浸润性好的合金粉末。 3.2 重熔 指喷涂到工件表面的自熔合金粉重新熔融，使涂层致密化并与基体形成熔焊结合的工艺。 3.3 氧-乙炔焰喷焊 以氧-乙炔火焰为热源，将自熔合金粉末加热至熔融或半熔融状态喷涂到工件表面，并可进行重熔形成熔焊结合的表面强化技术。 3.4 等离子喷焊 以等离子弧为热源，使合金粉末与基体表面快速熔化、混合、扩散并凝固，形成高性能合金层的表面堆焊工艺。 3.5 激光熔覆 采用激光束在选定表面熔覆特殊性能材料，以改善工件表面性能的工艺。 4 要求 4.1 产品分类 4.1.1 牌号 产品根据化学成分及物理性能分为17个牌号。 4.1.2 牌号表示规则 牌号以 FZFeCrXX-YY 表示，其中： FZFe 表示铁基自熔合金粉； CrXX 表示铬含量平均百分比（如Cr05表示4%～6%）； YY 表示沉积层表面洛氏硬度下限值。 4.2 化学成分 产品化学成分应符合表1规定（铁Fe为余量，Cr、B等元素按不同牌号控制）。
