【其他行业标准】 真空技术 液环真空泵效率

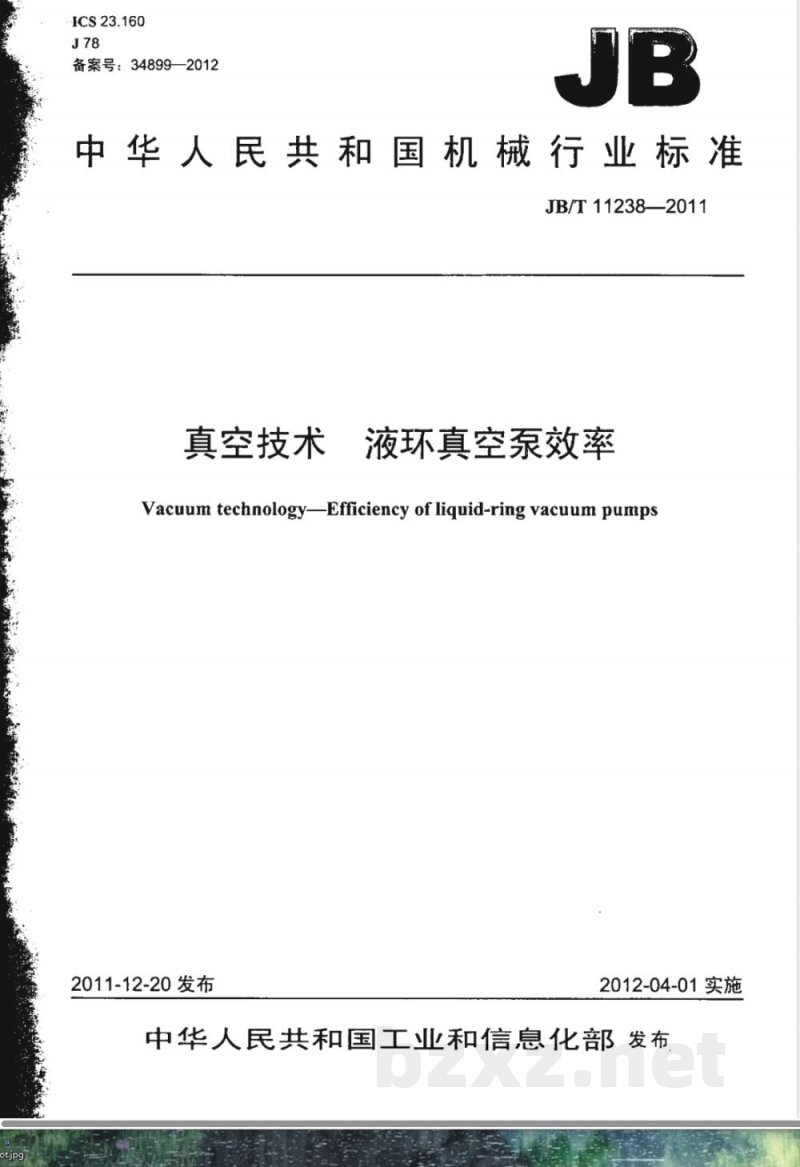

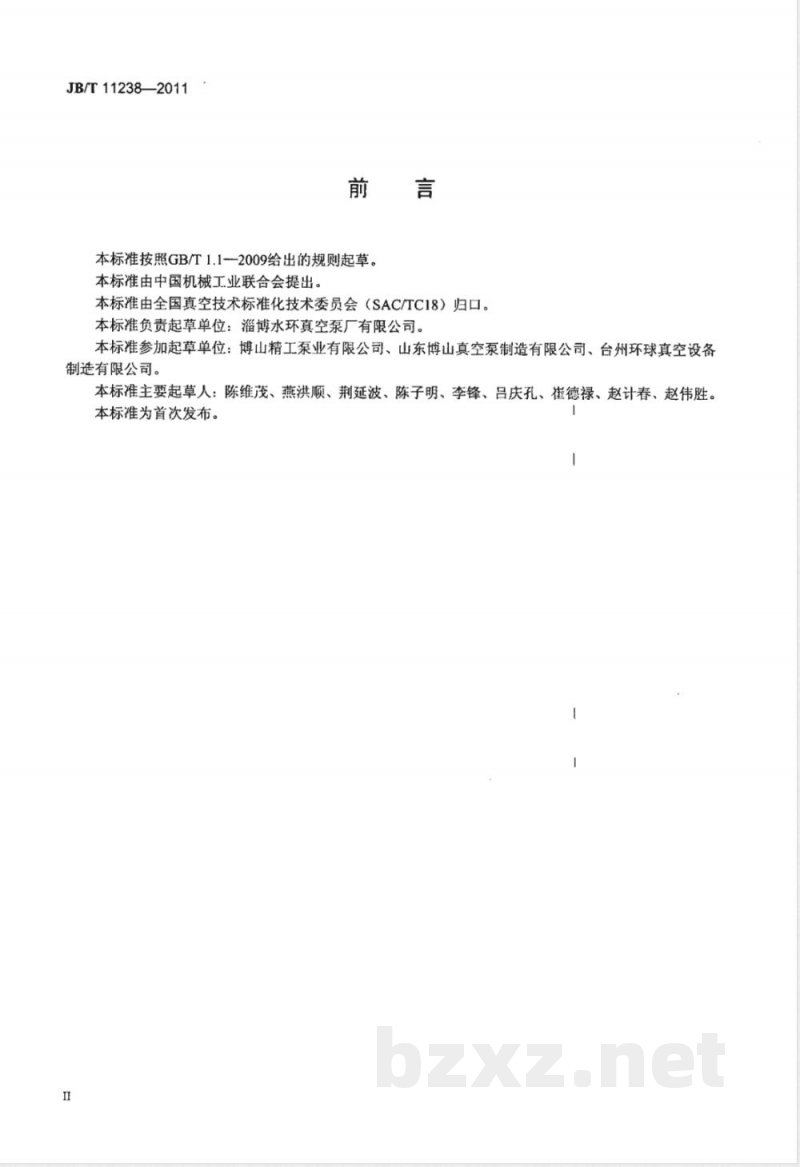

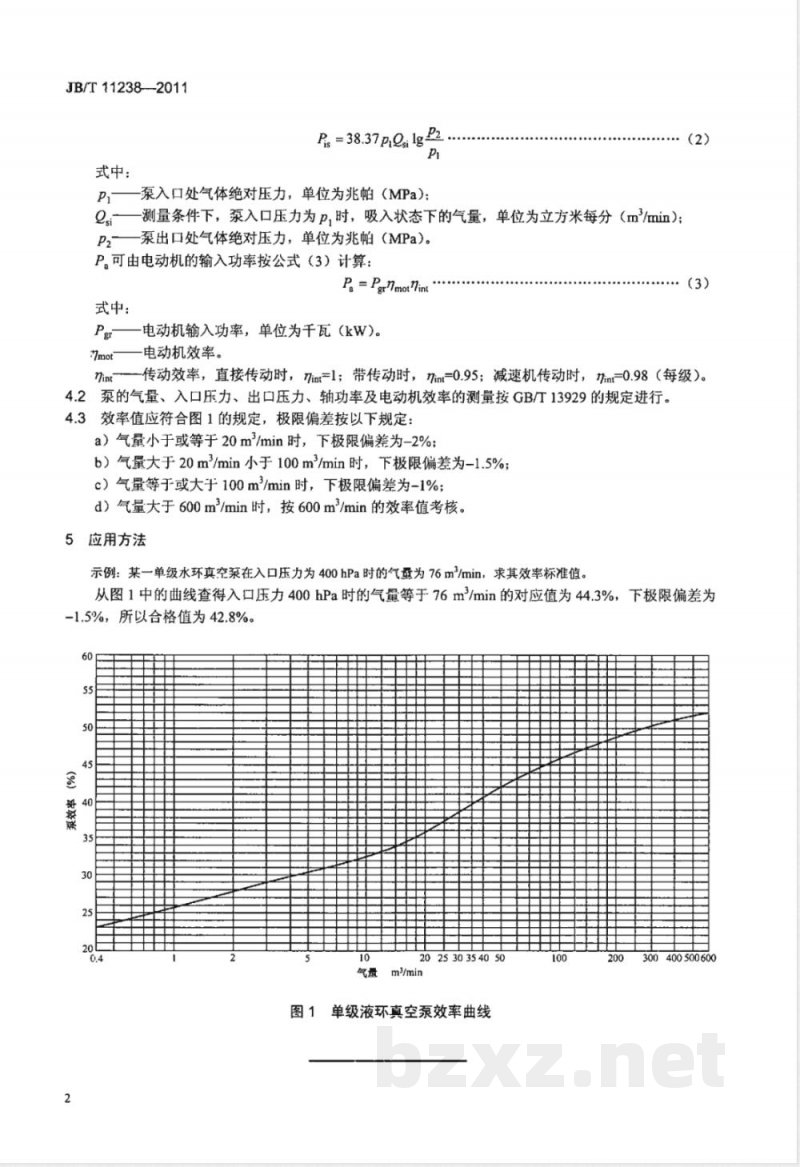

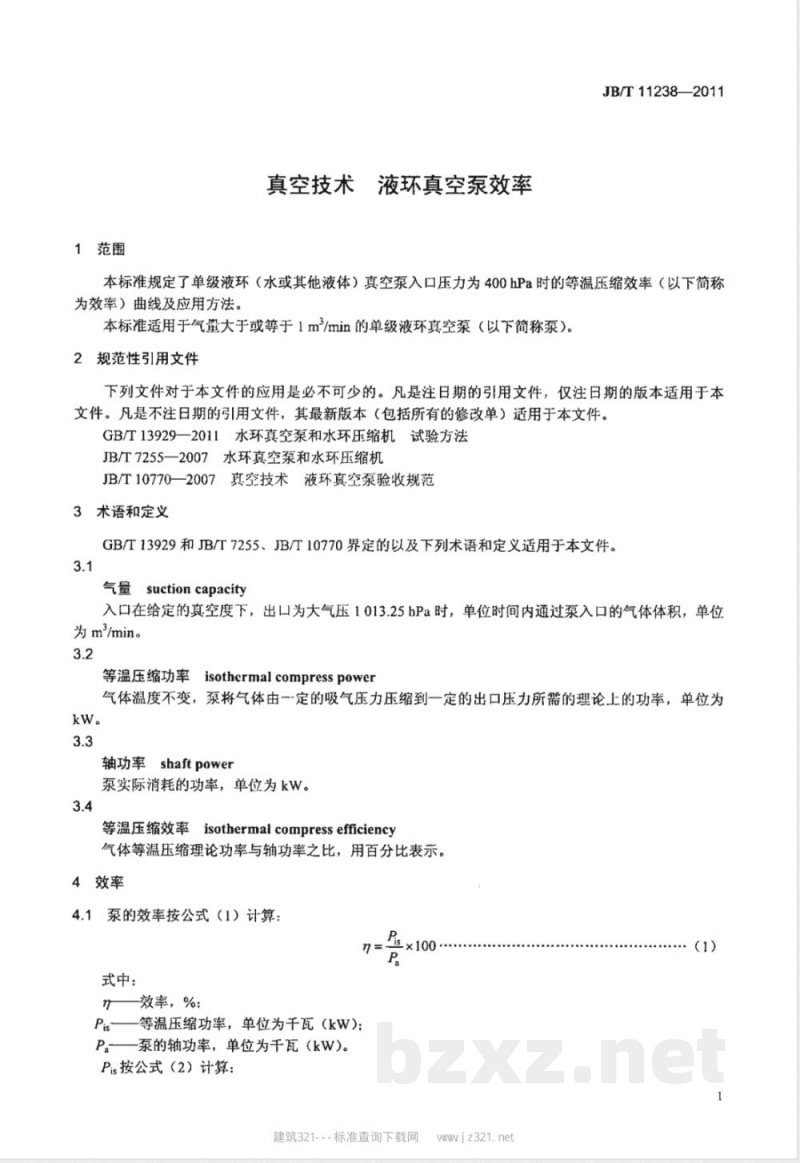

ICS 23.160 J78 备案号：34899—2012 中华人民共和国机械行业标准 JB/T 11238—2011 真空技术 液环真空泵效率 Vacuum technology — Efficiency of liquid-ring vacuum pumps 2011-12-20 发布 2012-04-01 实施 中华人民共和国工业和信息化部发布 —— 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国真空技术标准化技术委员会（SAC/TC18）归口。 起草单位：淄博水环真空泵厂有限公司。 参加起草单位：博山精工泵业有限公司、山东博山真空泵制造有限公司、台州环球真空设备制造有限公司。 主要起草人：陈维茂、燕洪顺、荆延波、陈子明、李锋、吕庆孔、崔德禄、赵计春、赵伟胜。 本标准为首次发布。 —— 1 范围 本标准规定了单级液环（水或其他液体）真空泵在入口压力为400 hPa时的等温压缩效率（以下简称效率）曲线及应用方法。 本标准适用于气量大于或等于1 m³/min的单级液环真空泵（以下简称泵）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。 凡是注日期的引用文件，仅注日期版本适用；不注日期的引用文件，其最新版本（包括所有修改单）适用。 （包括 GB/T 13929—2011、JB/T 7255—2007、JB/T 10770—2007 等） 3 术语和定义 3.1 气量（suction capacity） 在给定真空度下，出口为大气压1013.25 hPa时，单位时间内通过泵入口的气体体积，单位为 m³/min。 3.2 等温压缩功率（isothermal compress power） 气体温度不变时，将气体从吸气压力压缩到出口压力所需的理论功率，单位为 kW。 3.3 轴功率（shaft power） 泵实际消耗的功率，单位为 kW。 3.4 等温压缩效率（isothermal compress efficiency） 气体等温压缩理论功率与轴功率之比，用百分比表示。 —— 4 效率 4.1 泵的效率按公式计算： η = Pis / Pa × 100% 其中：η为效率（%），Pis为等温压缩功率（kW），Pa为泵轴功率（kW）。 等温压缩功率 Pis 计算公式： Pis = 38.37 × P1 × Qs × P2 其中： P1为泵入口处气体绝对压力（MPa）， Qs为测量条件下气量（m³/min）， P2为泵出口处气体绝对压力（MPa）。 轴功率 Pa 可由电动机输入功率计算： Pa = Pgr × ηmot × ηint 其中： ηmot为电动机效率，ηint为传动效率（直接传动为1，带传动为0.95，减速机每级0.98）。 4.2 气量、压力、轴功率及电机效率测量按 GB/T 13929—2011 规定执行。 4.3 效率值应符合图1效率曲线要求，并规定极限偏差： - 气量 ≤ 20 m³/min：下偏差 -2% - 20～100 m³/min：下偏差 -1.5% - ≥100 m³/min：下偏差 -1% - >600 m³/min：按600 m³/min取值 —— 5 应用方法 示例：当入口压力为400 hPa、气量为76 m³/min时，从效率曲线读取标准效率为44.3%。考虑下极限偏差-1.5%，则合格值为42.8%。 图1 单级液环真空泵效率曲线（效率随气量变化关系） —— （标准说明） 本标准通过规定液环真空泵效率计算方法及效率曲线，为泵性能评价、选型与工程应用提供统一依据，适用于工业真空系统中的性能测试与验收。
