【其他行业标准】 汽车起重机

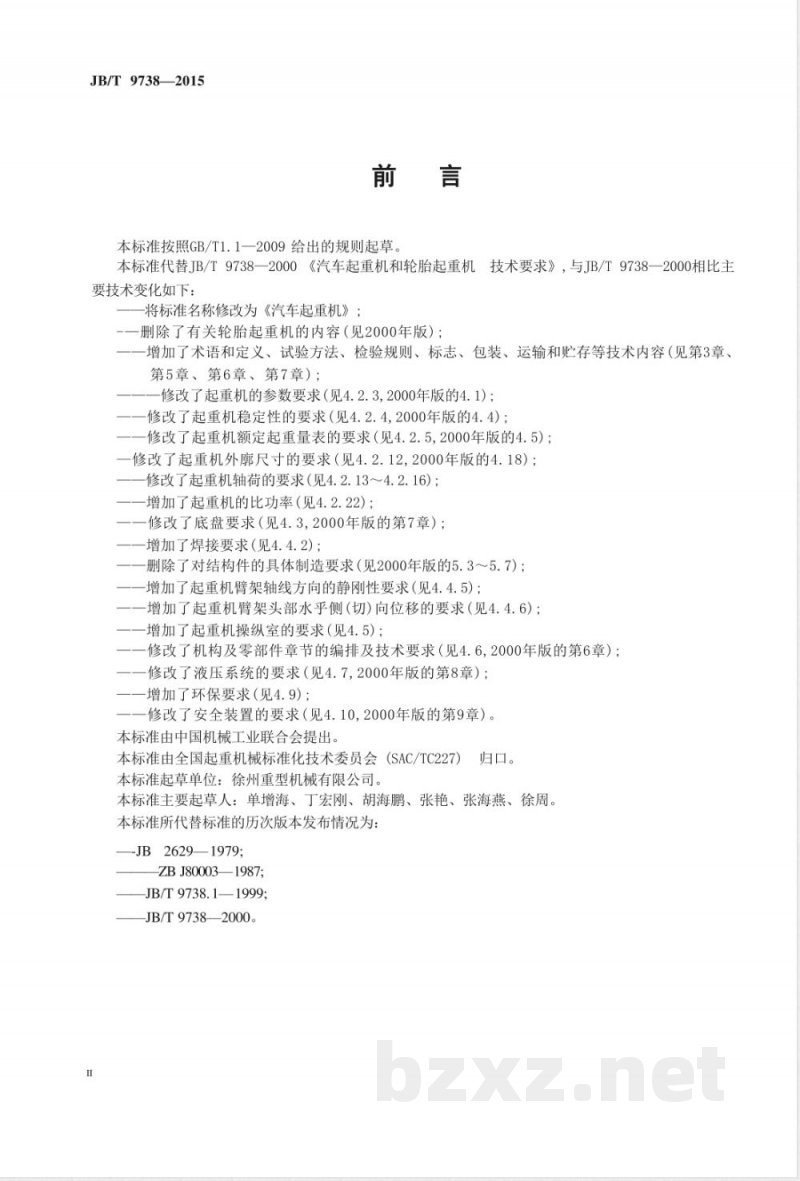

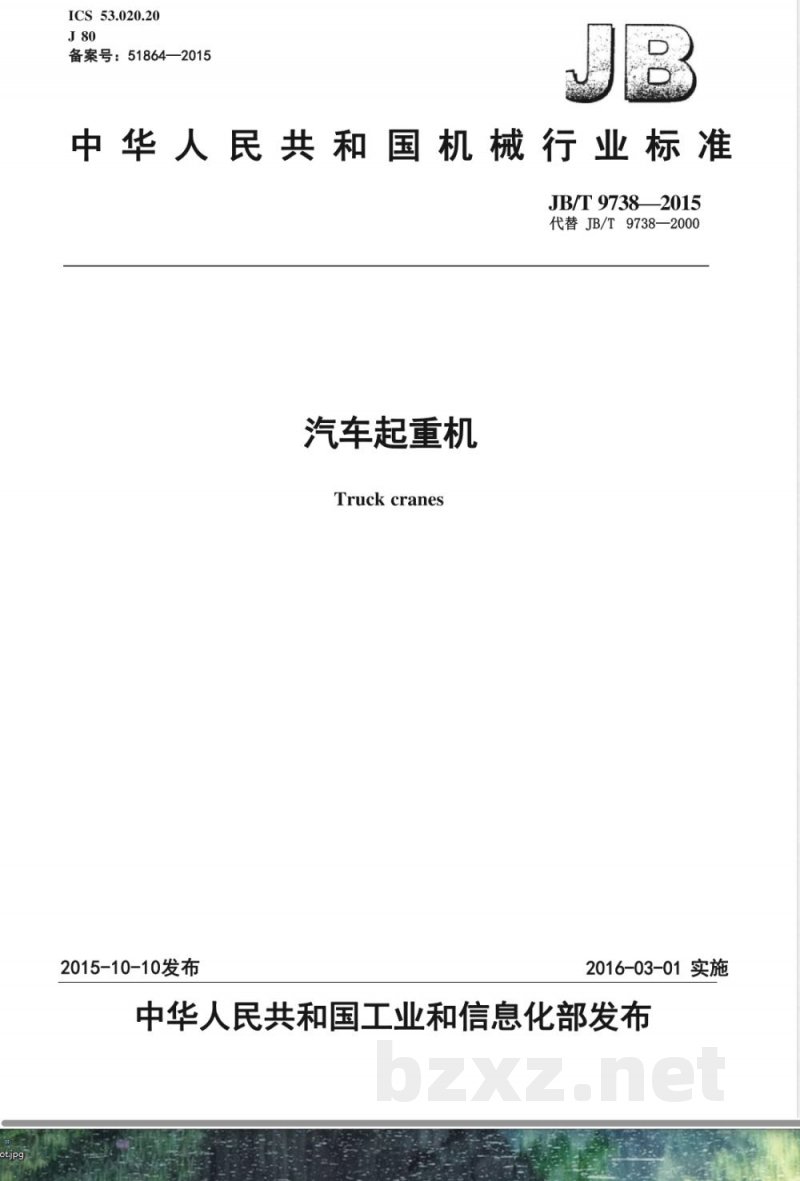

ICS 53.020.20 J80 备案号：51864—2015 中华人民共和国机械行业标准 JB/T 9738—2015（代替JB/T 9738—2000） 汽车起重机 Truck cranes 2015-10-10发布 2016-03-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准代替JB/T 9738—2000《汽车起重机和轮胎起重机技术要求》。与2000版相比主要技术变化如下： 修改标准名称为《汽车起重机》；删除轮胎起重机相关内容；增加术语和定义、试验方法、检验规则及标志包装运输贮存等章节；修改起重机参数、稳定性、额定起重量、外廓尺寸及轴荷要求；增加比功率要求；增加焊接要求；删除部分结构制造细节要求；增加臂架静刚性及水平侧向位移要求；增加操纵室要求；调整机构及零部件、液压系统相关要求；增加环保要求；修改安全装置要求等。 1 范围 本标准规定了汽车起重机的术语和定义、技术要求、试验方法、检验规则、标志、包装、运输和贮存。 本标准适用于以内燃机为动力的液压式汽车起重机（以下简称起重机），其他形式起重机可参照执行。 2 规范性引用文件 GB/T 783 起重机械基本型的最大起重量系列 GB 1495 汽车加速行驶车外噪声限值及测量方法 GB 1589 道路车辆外廓尺寸、轴荷及质量限值 GB/T 3766 液压系统通用技术条件 GB/T 3811—2008 起重机设计规范 GB 3847 车用压燃式发动机排气烟度排放限值及测量方法 GB 4094 汽车操纵件、指示器及信号装置的标志 GB 4208 外壳防护等级（IP代码） GB 4785 汽车及挂车外部照明和信号装置安装规定 GB 5226.2 机械安全 机械电气设备第32部分：起重机械技术条件 GB 6067.1—2010 起重机械安全规程 第1部分：总则 GB/T 6068 汽车起重机和轮胎起重机试验规范 GB/T 6974.1 起重机术语 第1部分：通用术语 GB/T 6974.2 起重机术语 第2部分：流动式起重机 GB/T 7258—2012 机动车运行安全技术条件 GB/T 7935 液压元件通用技术条件 GB 8410 汽车内饰材料燃烧特性 GB/T 9286 色漆和清漆漆膜划格试验 GB 9656 汽车安全玻璃 GB/T 9969 工业产品使用说明书 总则 （后续引用文件按原标准继续） 3 术语和定义 本标准规定了汽车起重机相关术语和定义。 4 技术要求 4.1 工作条件 起重机应在规定环境条件下正常工作，并满足安全与性能要求。 4.2 整机 整机性能应满足起重、行驶及作业稳定性要求。 4.3 底盘 底盘应满足承载能力、行驶性能及轴荷分配要求。 4.4 结构 结构设计应满足强度、刚度及焊接质量要求，并保证整机安全可靠。 4.5 起重机操纵室 操纵室应满足操作视野、舒适性及安全防护要求。 4.6 机构及零部件 机构及零部件应满足设计载荷、耐久性及安全性能要求。 4.7 液压系统 液压系统应符合GB/T 3766要求，确保工作稳定可靠。 4.8 电气系统 电气系统应满足安全控制及防护要求，并符合相关标准。 4.9 环保要求 起重机应满足噪声、排放及环保相关法规要求。 4.10 安全装置 应设置必要的安全保护装置，确保设备运行安全。 5 试验方法 按标准规定进行性能、结构及安全相关试验。 6 检验规则 产品应进行出厂检验和型式试验，确保符合标准要求。 7 标志、包装、运输和贮存 7.1 标志：应标明产品型号及主要技术参数。 7.2 包装：应符合运输及防护要求。 7.3 运输：运输过程中应确保设备安全。 7.4 贮存：应在干燥、通风环境中存放。 表1 行驶状态外廓尺寸最大限值 表2 臂架头部水平侧（切）向位移限值 表3 操纵力及操纵行程
