【其他行业标准】 冶金起重机技术条件 第5部分：铸造起重机

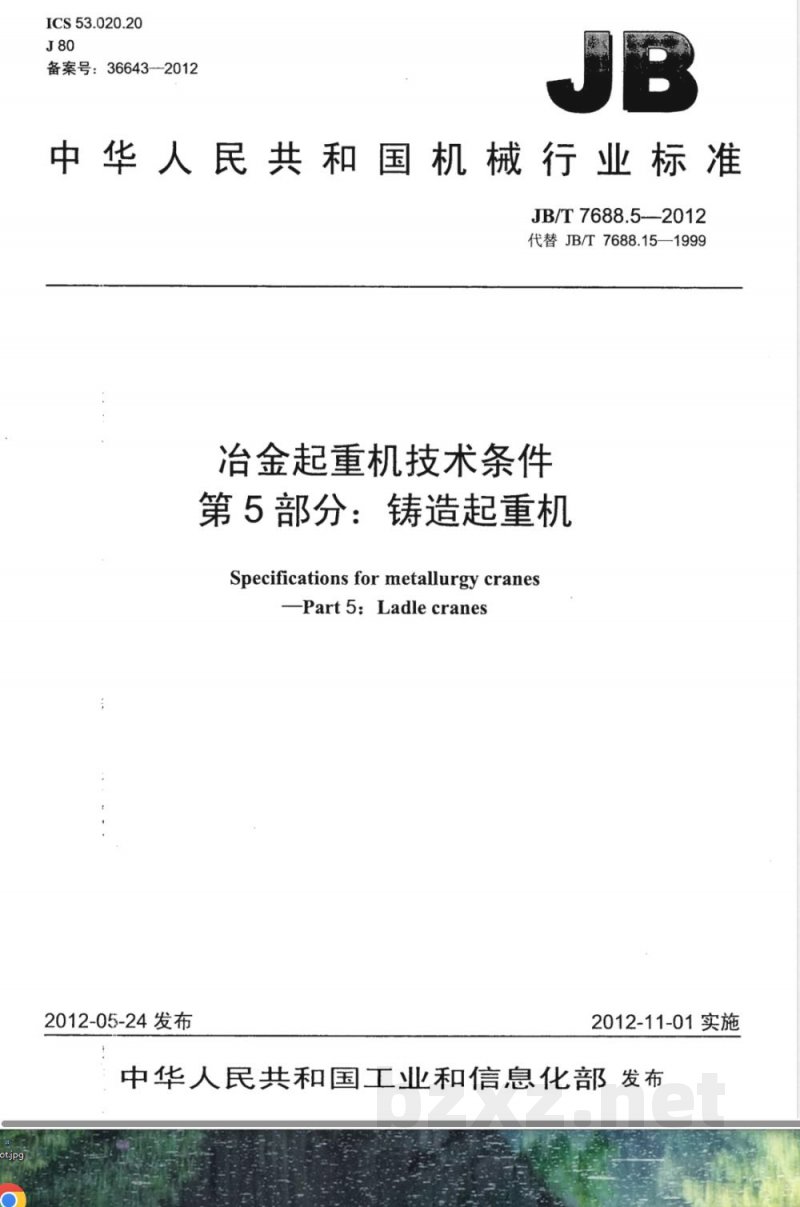

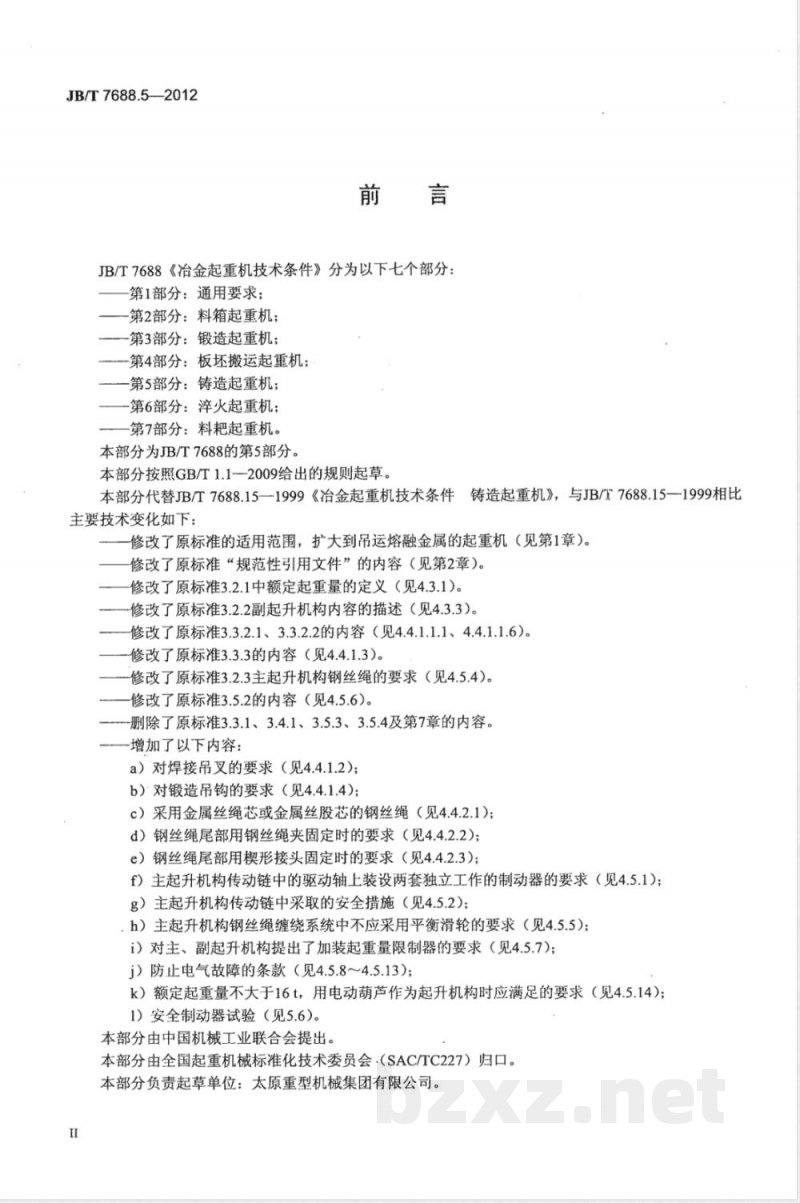

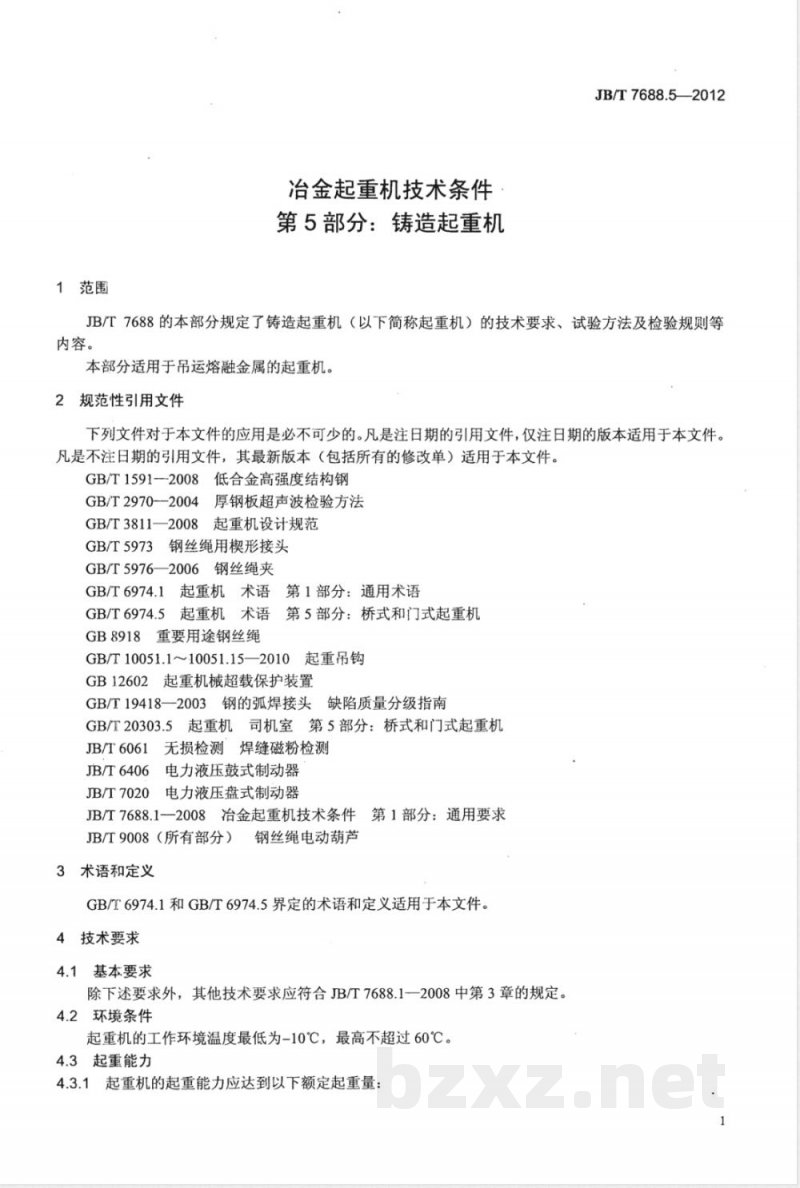

ICS53.020.20 J80 备案号：36643-2012 中华人民共和国机械行业标准 JB/T 7688.5-2012（代替JB/T 7688.15—1999） 冶金起重机技术条件 第5部分：铸造起重机 Specifications for metallurgy cranes - Part 5: Ladle cranes 2012-05-24发布 2012-11-01实施 中华人民共和国工业和信息化部发布 前言 JB/T 7688《冶金起重机技术条件》分为七个部分： 第1部分：通用要求；第2部分：料箱起重机；第3部分：锻造起重机；第4部分：板坯搬运起重机；第5部分：铸造起重机；第6部分：淬火起重机；第7部分：料耙起重机。 本部分为第5部分。 本部分按照GB/T 1.1—2009规则起草。 本部分代替JB/T 7688.15—1999《冶金起重机技术条件 铸造起重机》，主要技术变化如下： 扩大适用范围至吊运熔融金属起重机；修改规范性引用文件；修改额定起重量定义及副起升机构相关内容；调整主起升机构及钢丝绳要求；删除部分原条款及章节；新增焊接吊叉、锻造吊钩、钢丝绳结构形式及固定方式要求；增加主起升机构双制动器及安全措施；增加起重量限制器及防电气故障要求；增加安全制动器试验内容等。 1 范围 本部分规定了铸造起重机（以下简称起重机）的技术要求、试验方法及检验规则等内容。 本部分适用于吊运熔融金属的起重机。 2 规范性引用文件 GB/T 1591—2008 低合金高强度结构钢 GB/T 2970—2004 厚钢板超声波检验方法 GB/T 3811—2008 起重机设计规范 GB/T 5973 钢丝绳用楔形接头 GB/T 5976—2006 钢丝绳夹 GB/T 6974.1 起重机术语 第1部分：通用术语 GB/T 6974.5 起重机术语 第5部分：桥式和门式起重机（部分引用） 3 术语和定义 本部分采用GB/T 6974系列标准中的相关术语和定义。 4 技术要求 4.1 基本要求 铸造起重机应满足冶金作业环境下安全可靠运行要求，结构设计应保证吊运熔融金属的安全性。 4.2 环境条件 起重机应适用于冶金车间等高温、重载及复杂工况环境。 4.3 起重能力 4.3.1 额定起重量为起重机设计的最大安全起吊质量。 4.3.2 副起升机构应满足辅助吊运及工艺要求。 4.4 主要零部件 4.4.1 吊具及结构件 4.4.1.1 焊接吊叉应满足强度及安全要求。 4.4.1.4 锻造吊钩应满足冶金起重工况使用要求。 4.4.2 钢丝绳 4.4.2.1 可采用金属丝绳芯或金属丝股芯钢丝绳。 4.4.2.2 钢丝绳尾部采用钢丝绳夹固定时应符合规范要求。 4.4.2.3 钢丝绳尾部采用楔形接头固定时应符合GB/T 5973要求。 4.5 安全要求 4.5.1 主起升机构驱动轴上应设置两套独立工作的制动器。 4.5.2 主起升机构传动链应采取安全保护措施。 4.5.5 钢丝绳缠绕系统不应采用平衡滑轮。 4.5.7 主、副起升机构应加装起重量限制器。 4.5.8～4.5.13 规定电气防护及防故障安全要求。 4.5.14 额定起重量不大于16t时采用电动葫芦作为起升机构应满足相应要求。 5 试验方法 5.1 目测检查 5.2 静载试验 5.3 静态刚性试验 5.4 额定载荷试验 5.5 动载试验 5.6 安全制动器试验 5.7 起升机构电气制动降速试验 5.8 噪声测试 5.9 大小车轮垂直与水平偏斜检测 6 检验规则 按规定进行出厂检验与型式试验，确保产品符合标准要求。 7 标志、包装、运输和贮存 起重机应设置清晰标志，包装、运输及贮存应符合工业设备相关规定。
