【其他行业标准】 旋转闪蒸干燥机

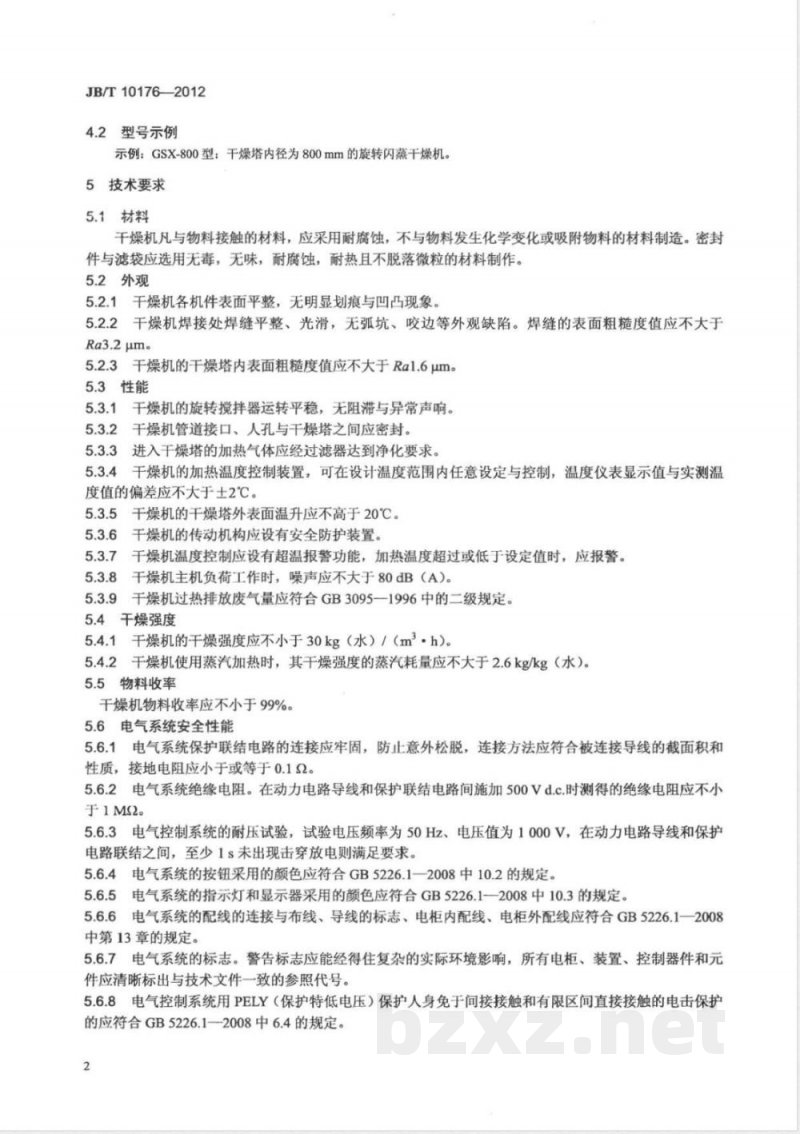

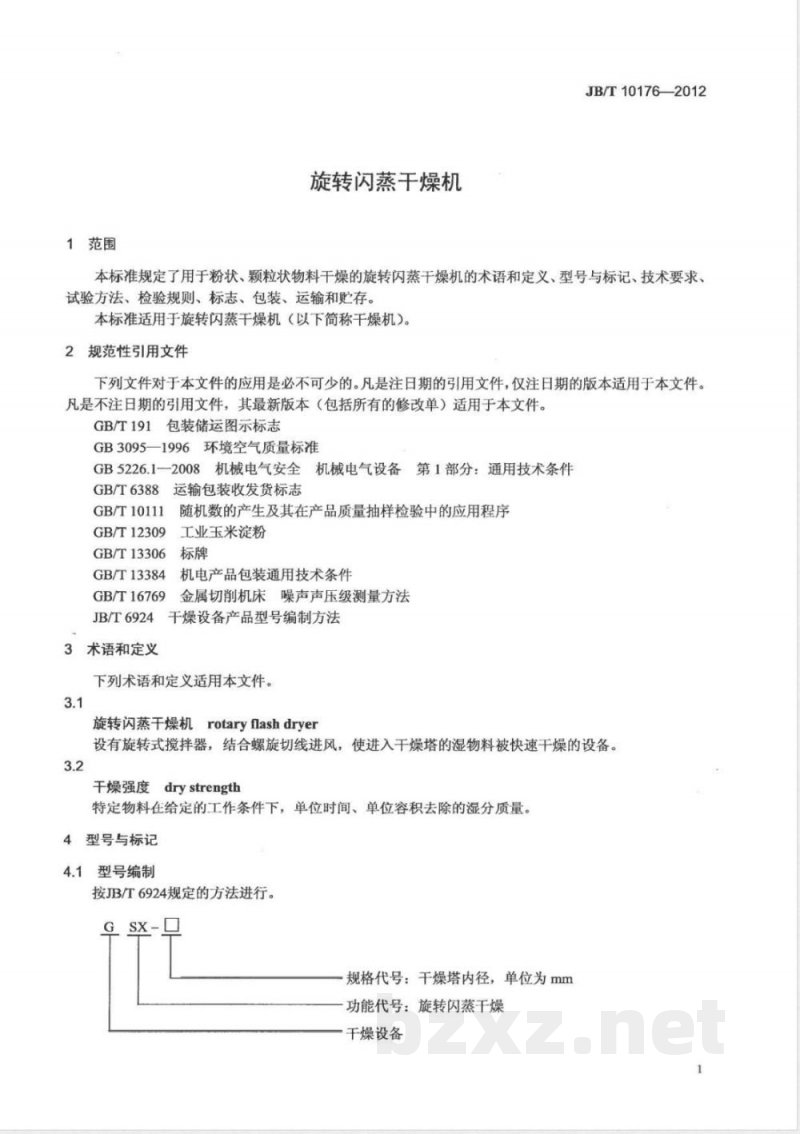

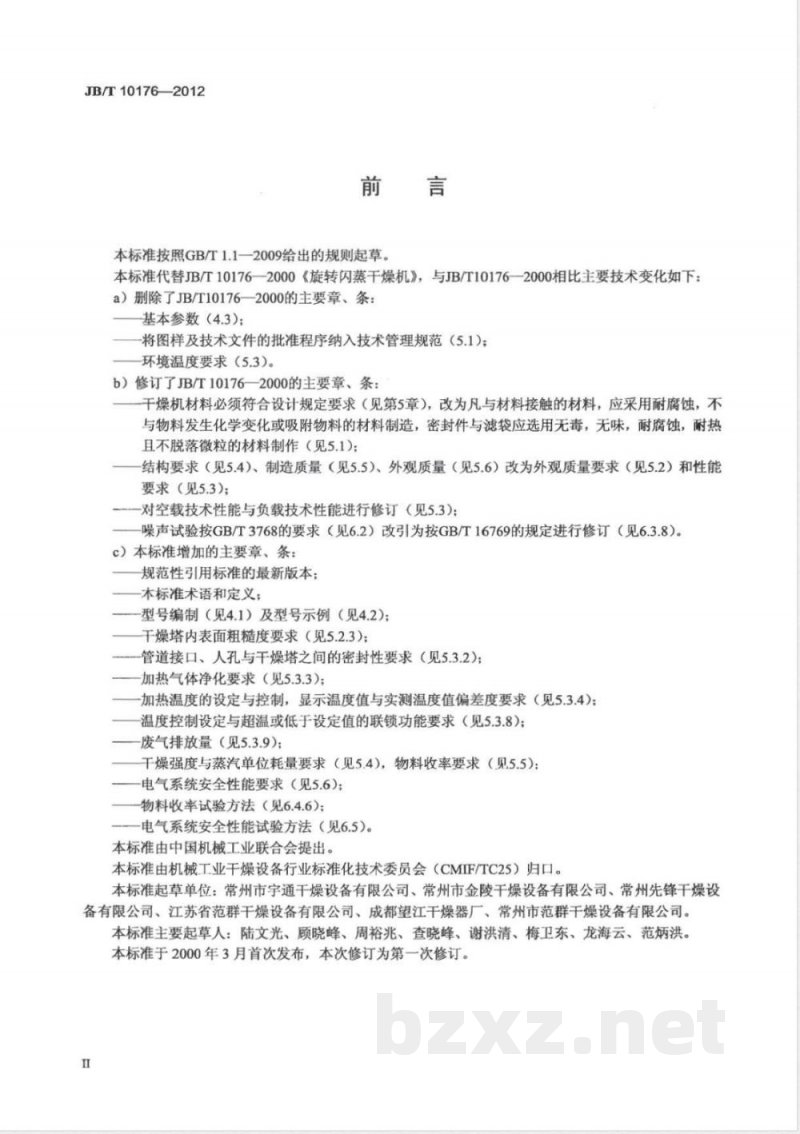

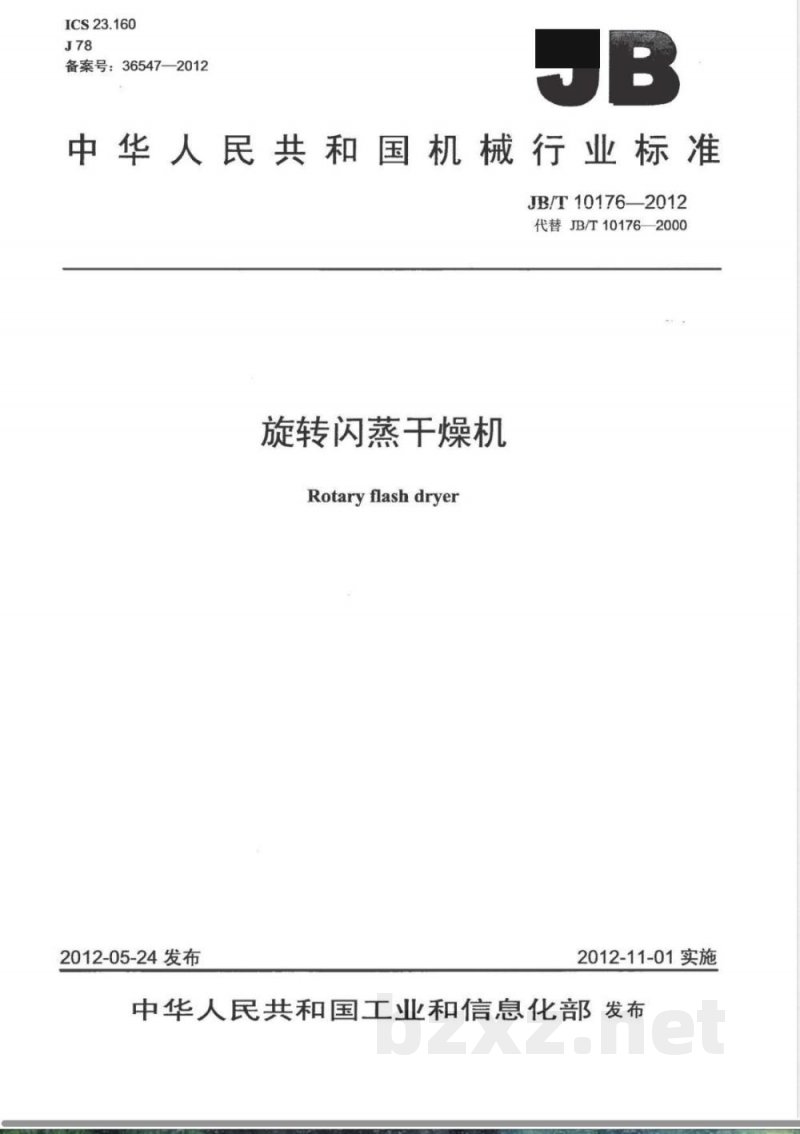

ICS23.160 J78 备案号：36547—2012 中华人民共和国机械行业标准 JB/T 10176—2012（代替JB/T 10176—2000） 旋转闪蒸干燥机 Rotary flash dryer 2012-05-24发布 2012-11-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准代替JB/T 10176—2000《旋转闪蒸干燥机》。与2000版相比主要技术变化如下： 删除基本参数内容；将图样及技术文件审批纳入技术管理规范；取消环境温度要求；修订材料要求，强调与物料接触部分应采用耐腐蚀、不发生化学反应或吸附的材料，密封件与滤袋应采用无毒、无味、耐腐蚀、耐热且不脱落微粒材料；调整结构、制造质量及外观质量要求；修订空载与负载性能要求；修改噪声试验引用标准；增加型号编制及示例；增加干燥塔内表面粗糙度、密封性、加热气体净化、温度控制、联锁功能及废气排放等要求；增加干燥强度、物料收率及电气安全性能要求；增加相应试验方法等。 1 范围 本标准规定了用于粉状、颗粒状物料干燥的旋转闪蒸干燥机的术语和定义、型号与标记、技术要求、试验方法、检验规则、标志、包装、运输和贮存。 本标准适用于旋转闪蒸干燥机（以下简称干燥机）。 2 规范性引用文件 GB/T 191 包装储运图示标志 GB 3095—1996 环境空气质量标准 GB 5226.1—2008 机械电气安全 机械电气设备第1部分：通用技术条件 GB/T 6388 运输包装收发货标志 GB/T 10111 随机数的产生及其在产品质量抽样检验中的应用程序 GB/T 12309 工业玉米淀粉 GB/T 13306 标牌 GB/T 13384 机电产品包装通用技术条件 GB/T 16769 金属切削机床噪声声压级测量方法 JB/T 6924 干燥设备产品型号编制方法 3 术语和定义 3.1 旋转闪蒸干燥机 设有旋转式搅拌器，并结合螺旋切线进风，使进入干燥塔的湿物料在高速气流作用下快速干燥的设备。 4 型号与标记 4.1 型号编制 按JB/T 6924规定进行型号编制。 4.2 型号示例 给出旋转闪蒸干燥机的标准型号表示方法。 5 技术要求 5.1 材料 与物料接触部分应采用耐腐蚀、不与物料发生化学反应或吸附的材料制造；密封件与滤袋应选用无毒、无味、耐腐蚀、耐热且不脱落微粒的材料。 5.2 外观质量 干燥机外观应整洁、无明显缺陷，干燥塔内表面粗糙度应满足工艺要求。 5.3 性能要求 干燥机应具有稳定的干燥性能，满足空载及负载运行要求，并保证工艺稳定性。 5.4 干燥强度 干燥机应具有规定的干燥强度，并满足单位蒸汽耗量要求。 5.5 物料收率 设备应保证规定的物料收率要求，减少物料损失。 5.6 电气系统安全性能 电气系统应符合GB 5226.1要求，确保运行安全可靠。 6 试验方法 6.1 材料试验 6.2 外观试验 6.3 性能试验 6.4 干燥强度试验 6.5 电气系统安全性能试验 7 检验规则 7.1 检验分类：包括出厂检验与型式检验。 7.2 出厂检验：按规定项目进行逐台检验。 7.3 型式检验：在规定条件下进行全面性能验证。 8 标志、包装、运输和贮存 8.1 标志：应设置产品标牌及必要标识。 8.2 包装：应符合GB/T 13384要求。 8.3 运输：运输过程中应防止设备损坏。 8.4 贮存：应存放在干燥通风环境中。
