【其他行业标准】 内燃机 冷凝式散热器 第2部分：试验方法

ICS27.020
备案号：33672—2011
中华人民共和国机械行业标准
JB/T.6726.2—2011
代替JB/T6726.2—1993
内燃机冷凝式散热器
第 2部分：试验方法
Internal combustion enginesCondensation radiators-Part2 :Test method
2011-08-15发布
2011-11-01实施
中华人民共和国工业和信息化部发布
前言，
规范性引用文件
3试验项目
仪器、仪表及精度要求.
5试验方法.
气密性能试验.
复式加水口盖工作性能试验.
通流性能试验..
散热性能试验..
耐振性能试验，
5.6耐热态压力脉冲性能试验.
6结果分析与文件整理
图1气密试验装置，
进气阀开启压力试验装置
图3出汽阀开启压力试验装置.
通流及散热试验装置。
过渡段轴向布置，
图6耐振试验装置
耐热态压力脉冲试验装置，
风量的确定
JB/T6726.2—2011
JB/T6726.2—2011
JB/T6726《内燃机冷凝式散热器》分为以下两个部分：第1部分：技术条件；
第2部分：试验方法。
本部分为JB/T6726的第2部分。
本部分按照GB/T1.1一2009给出的规则起草本部分代替JB/T6726.2—1993《内燃机冷凝式散热器试验方法》，与JB/T6726.2—1993相比主要技术变化如下：
直接给出了“复式加水口盖工作性能试验”的试验方法，本部分由中国机械工业联合会提出。本部分由全国内燃机标准化技术委员会（SAC/TC177）归口。本部分起草单位：上海内燃机研究所、浙江银轮机械股份有限公司。本部分主要起草人：沈红节、夏立峰、蒋平灶、叶棚宏、钟君杰。本部分所代替标准的历次版本发布情况为：JB/T6726.2—1993。

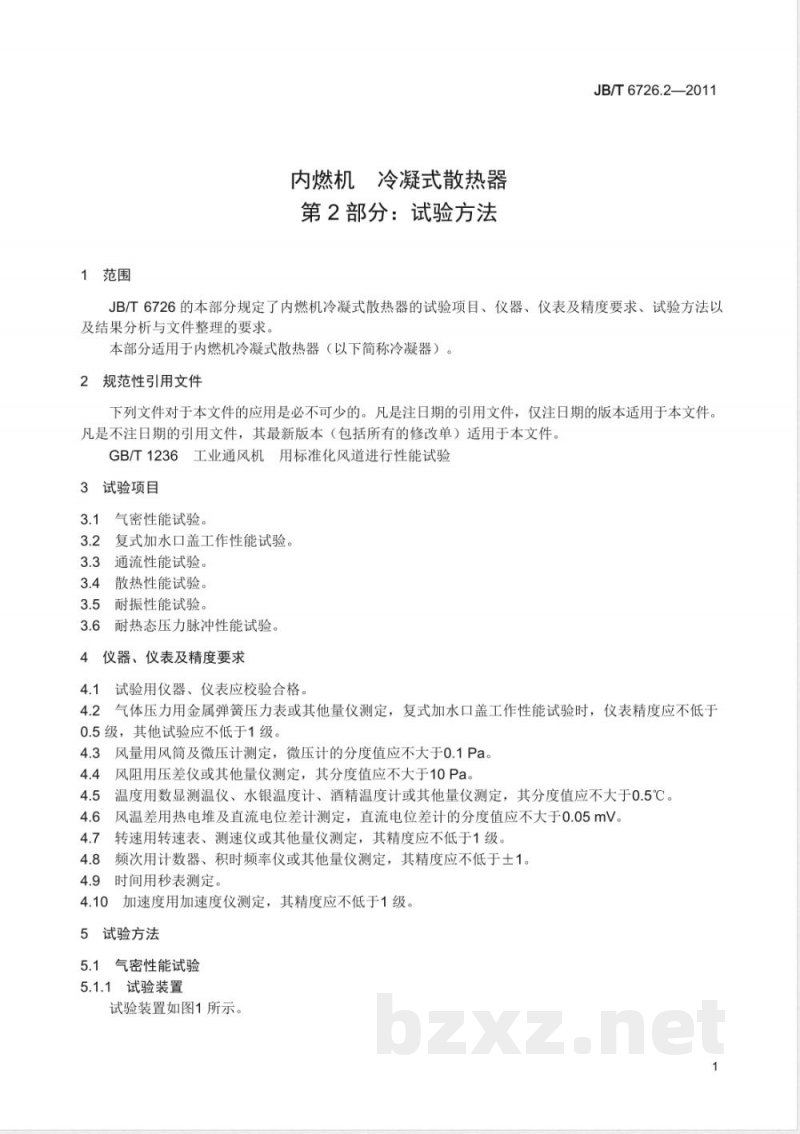

1范围
内燃机冷凝式散热器
第2部分：试验方法
JB/T6726.2—2011
JB/T6726的本部分规定了内燃机冷凝式散热器的试验项目、仪器、仪表及精度要求、试验方法以及结果分析与文件整理的要求。本部分适用于内燃机冷凝式散热器（以下简称冷凝器）。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T1236工业通风机用标准化风道进行性能试验3试验项目
3.1气密性能试验。
3.2复式加水口盖工作性能试验
3.3通流性能试验。
3.4散热性能试验。
3.5耐振性能试验。
3.6耐热态压力脉冲性能试验
仪器、仪表及精度要求
试验用仪器、仪表应校验合格。4.2气体压力用金属弹簧压力表或其他量仪测定，复式加水口盖工作性能试验时，仪表精度应不低于0.5级，其他试验应不低于1级。4.3风量用风筒及微压计测定，微压计的分度值应不大于0.1Pa。4.4风阻用压差仪或其他量仪测定，其分度值应不大于10Pa。4.5温度用数显测温仪、水银温度计、酒精温度计或其他量仪测定，其分度值应不大于0.5℃。4.6风温差用热电堆及直流电位差计测定，直流电位差计的分度值应不大于0.05mV转速用转速表、测速仪或其他量仪测定，其精度应不低于1级。4.7
4.8频次用计数器、积时频率仪或其他量仪测定，其精度应不低于士1。4.9时间用秒表测定。
4.10加速度用加速度仪测定，其精度应不低于1级。5试验方法
5.1气密性能试验
5.1.1试验装置
试验装置如图1所示。
JB/T6726.2—2011
一压力表：2—
水槽：3—
压缩空气
进水阀：4一
一输气管路：5一一
带有导气管的橡皮塞或特制水盖：6——被检冷凝器；7-
5.1.2试验条件
5.1.2.1安装要求
一螺栓；8-
—密封垫；9—一金属板；10——放水阀。图1气密试验装置
冷凝器下端及加水口处密封应可靠，不得因气体压力作用而失效。5.1.2.2试验气体压力
试验气体压力按公式（1）进行确定：P=1.5p
式中：
p一一试验气体压力（表压，下同），单位为千帕（kPa)；p’一一复式加水口盖出汽阀名义开启压力，单位为千帕（kPa)。5.1.2.3保压时间
保压时间为30s。
5.1.3检测内容与方法
检查保压时间内被检冷凝器水侧有无气体泄漏而产生气泡。对于断续出现的气泡，可隔0.5h复验次。
5.2复式加水口盖工作性能试验
5.2.1进气阀开启压力
试验进气阀开始开启的真空度的方法，如图2所示。将加水口盖拧紧在特制的加水口上，然后通入压缩空气，使压力逐渐增加，当从泄气管中冒出连续气泡时，表示进气阀已开始开启，这时压力表的读数，即为进气阀开始开启的真空度。5.2.2出汽阀开启压力
试验出汽阀开始开启压力的方法，如图3所示。将加水口盖紧在特制的加水口上，然后通入压缩空气，使压力逐渐增加，当从泄气管中冒出连续气泡时，表示出汽阀已开始开启，这时压力表的读数，即为出汽阀开始开启的压力。
5.3通流性能试验
5.3.1试验装置
5.3.1.1试验装置如图4所示。
5.3.1.2被检冷凝器两侧的过渡段上、温度、压差测量处的轴向位置及平直段长度按图5的规定。2
泄气管
20以下
泄气管
20以下
加水口盖
截流阀
减压阀
压力计
供气管
特制的加水口
图2进气阀开启压力试验装置
截流阀
加水口盖
减压阀
压力计
供气管
特制的加水口
图3出汽阀开启压力试验装置
圆滑过渡
JB/T6726.2—2011
压缩空气
压缩空气
圆滑过渡
1——微压计；2——风筒；3——空气加热段；4——可调空气加热器；5——过渡段；6——加热水箱7——被检冷凝器；8—
可调水加热器；9——过渡段；10——外源风扇；11——调速电动机；12-
热电堆及直流电位差计；13—压差计；14——温度计。图4通流及散热试验装置
JB/T6726.2—2011bzxZ.net
≥400
温度计：2
热电堆：3-
≥600
测压点；4
图5过渡段轴向布置
被检冷凝器。
气流方向
5.3.1.3压力测量点对称地分布在测量断面的四周，并经由总管接入压差计。测压孔的直径为3mm，孔口平整光滑，无毛刺、突起，其轴线垂直于管壁。5.3.1.4空气加热器的加热元件应沿所在断面均匀分布。5.3.1.5测量风温的温度计，其感温部位的顶端应置于被测断面的中央。5.3.1.6风筒应符合GB/T1236中有关“D型：管道进口管道出口装置类型”的规定。5.3.2试验条件
5.3.2.1安装要求
被检冷凝器的下端借螺栓将其与密封垫、加热水箱紧固，并装满清水。5.3.2.2水温
水温为室温。
5.3.2.3风量
风量按表1的规定。
表 1风量的确定
散热片类型
平片型散热片
非平片散热片
风量kg/h
为配套发动机标定功率，功率值含小数者应向大圆整到表列最近的5.3.2.4风温
风温为25℃～35℃。
5.3.3检测内容与方法
冷凝器的通流性能试验检测内容与方法如下：8kwal
个功率档次
a）风量：按GB/T1236的规定进行测量与计算，并应符合表1的规定，单位为千克每小时（kg/h）。b）风温，单位为摄氏度（℃）。c）冷凝器风阻：即冷凝器两侧的风压差的绝对值，单位为帕（Pa）。5.4散热性能试验
5.4.1试验装置
5.4.1.1试验装置如图4所示。
5.4.1.2测定冷凝器水温的温度计应位于加水口中心，其感温部位的顶部应接近上主片。4
5.4.1.3热电堆不少于20对，并均匀地分布在测温断面上。5.4.2试验条件
5.4.2.1安装要求
同5.3.2.1。
5.4.2.2风量
风量按表1的规定。
5.4.2.3进风温度
进风温度为40℃±0.5℃。
5.4.2.4水温
水温为96℃±0.5℃。
5.4.2.5试验状态
试验在开式状态（即冷凝器水侧直接连通大气）下进行。5.4.3检测内容与方法
JB/T6726.2—2011
逐渐提高加热水箱的温度，并随时排走因水温上升、体积膨胀的过剩水，待上水室水温升高到规定温度，并达到热力平衡时进行下列内容的测量：a）风量，单位为千克每小时（kg/h)；b）进风温度，单位为摄氏度（℃）；c）水温，单位为摄氏度（℃）；d）冷凝器前后热电堆的电位差，单位为毫伏（mV)。5.4.4散热量的计算
散热量按公式（2）计算：
式中：
AU一一热平衡时冷凝器两侧的平均电位差，单位为毫伏（mV)；U一热平衡时冷凝器两侧的实测电位差，单位为毫伏（mV)；a一一热电堆中热电偶对数。
（2）
由热电偶材料及电位差计的“电位-温度”对照表，查找相对于△U的温度值△t，该值即冷凝器两侧的风温差，冷凝器的散热量按公式（3）计算：Q=0.001G△t
式中：
Q一一冷凝器的散热量，单位为兆焦每小时（MJ/h）；G一一风量，单位为千克每小时（kg/h)；△t一冷凝器两侧的风温差，单位为摄氏度（℃）。5.5耐振性能试验
5.5.1试验装置
试验装置如图6所示。
5.5.2试验条件
5.5.2.1安装要求
被检冷凝器的下端借螺栓将其与密封垫、金属板紧固，装满清水后，安装在试验装置的台板上。5.5.2.2振动频率
振动频率为50Hz。
5.5.2.3加速度峰值
加速度峰值为40m/s2。
JB/T6726.2—2011
5.5.2.4振动次数
一电动机；2-
振动次数为106次。
5.5.3检测内容与方法
-底座；3——驱振机构；4-
一加速度传感器；5—一台板；
—立柱；7一—被检冷凝器。
图6耐振试验装置
检查冷凝器有无开裂、脱焊、漏水及影响安装、使用的变形存在。试验过程中，如发现泄漏等，可记下试验累计时间，并用气密性能试验进行复查，如属误判，应继续试验。
5.6耐热态压力脉冲性能试验
5.6.1试验装置
试验装置如图7所示。
压缩空气
通大气
三通阀：2-
压力表；3-
6——被检冷凝器：7-
输气管路：4-
温度计；8-
汽水分离器；5
加热水箱：9-
图7耐热态压力脉冲试验装置
5.6.2试验条件
5.6.2.1安装要求
带密封套的特制水盖；
一可调水加热器。
被检冷凝器的下端借螺栓将其与密封垫、加热水箱紧固，并装满清水；输气管与特制加水口盖应可6
靠密封。
气压峰值
按公式（1）进行计算确定。
3压力变化规范
压力变化规范：0一最大值一0。5.6.2.4压力脉冲的时间
在气压峰值下保压2s，升压及降压均为1s。5水温
水温为90℃±5℃。
6循环次数
循环次数为3×104次
5.6.3检测内容与方法
同5.5.3。
结果分析与文件整理
试验结果应进行分析，并整理成文件，文件内容应包括：a）试验名称；
b）被检冷凝器型号、数量，样品提供单位及方式；c）试验内容；
d）试验装置简图及主要仪表、设备；e）检测结果及数据整理；
f）分析与结论；
g）检测单位、试验地点、日期及主要试验人员；h）附件、试验记录。
JB/T6726.2—2011
