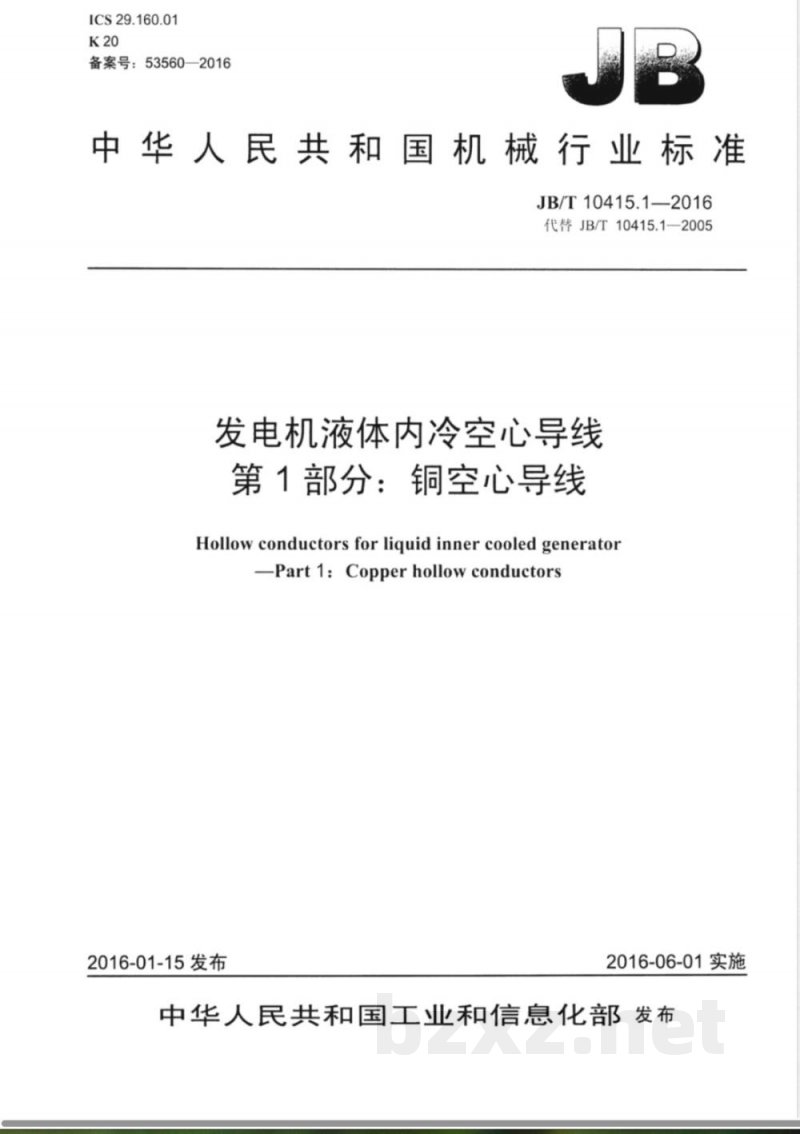

发电机液体内冷空心导线
第1部分：铜空心导线
Hollow conductors for liquid inner cooled generator-Part1：Copperhollowconductors2016-01-15发布
2016-06-01实施
中华人民共和国工业和信息化部发布前音
2规范性用文件，
3订货单（或合同）内容，
4标记示例

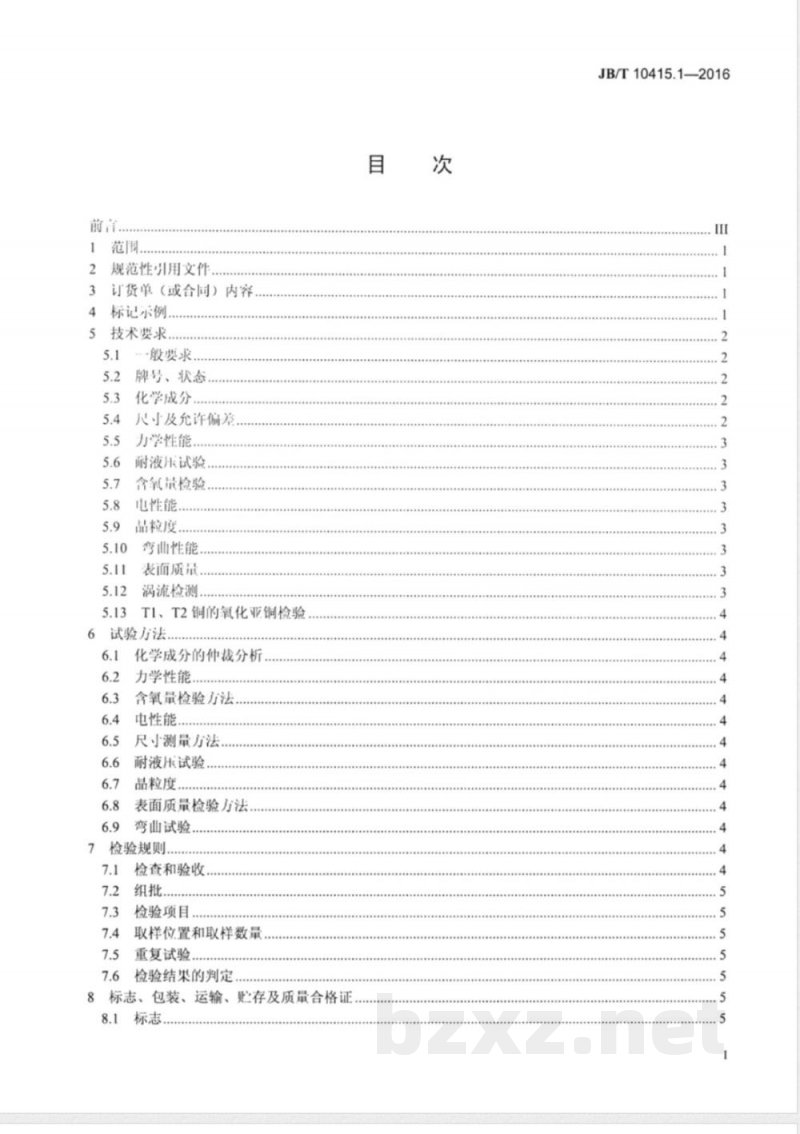

技术要求..
-般要求、
牌号、状态.
化学成分.
尺寸及允许偏差
力学性能..
耐液压试验.
含氧量检验，
电性能、
品粒度
弯曲性能.
表面质量.
涡流检测
T1、T2铜的氧化亚铜检验
试验方法
化学成分的仲裁分析.
力学性能
含氧量检验方法
电性能
尺小测量方法.
耐液压试验
品粒度，
表面质量检验方法
弯山试验
检验规则..
检查和验收..
检验项目
取样位置和取样数量
重复试验
检验结果的判定.
8标志、包装、运输、贮存及质量合格证8.1
标志，
JB/T10415.1—2016
JB/T10415.1—2016
包装、运输、贮存
质量合格证.
铜空心导线牌号、状态，
铜空心导线化学成分.
铜空心导线的室温纵间力学性能空心导线电性能.

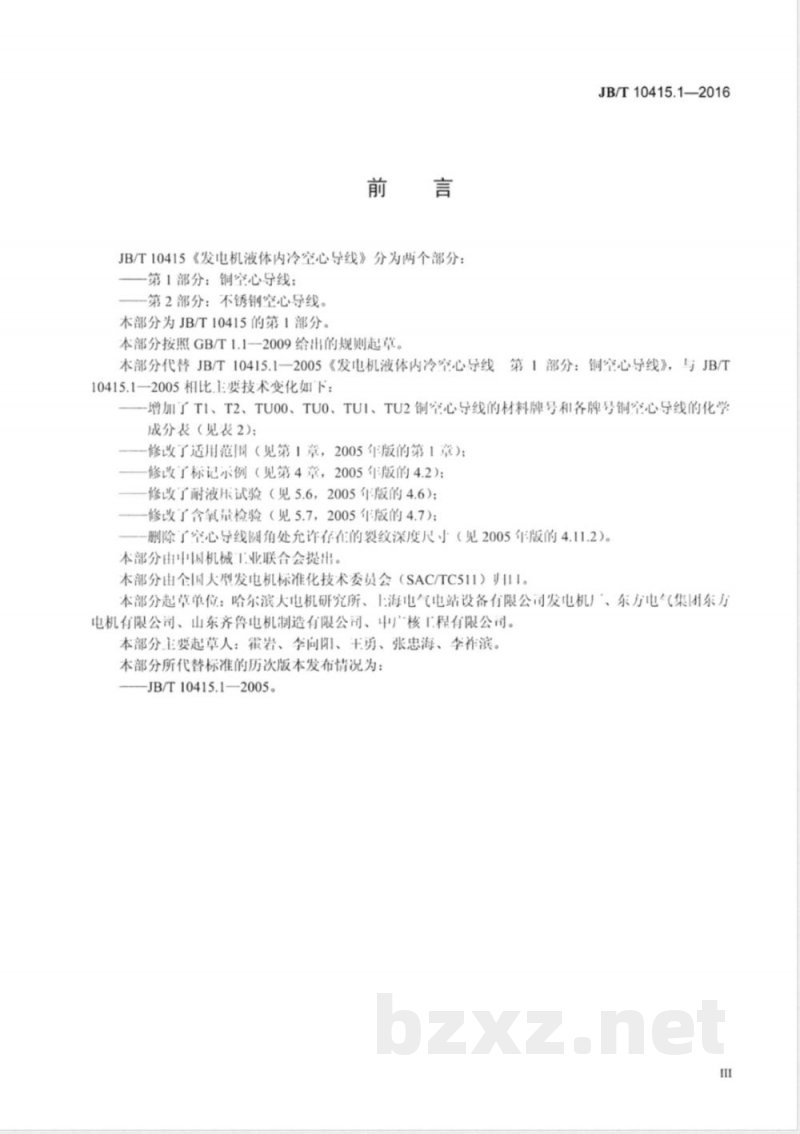

JB/T10415《发电机液体内冷空心导线》分为两个部分：第1部分：铜空心导线：
第2部分：不锈钢空心导线。
本部分为JB/T10415的第1部分。本部分按照GB/T1.1一2009给出的规则起草。JB/T10415.1—2016
本部分代替JB/T10415.1一2005《发电机液体内冷空心导线第1部分：铜空心导线》，与JB/T10415.1一2005相比主要技术变化如下：增加了T1、T2、TU00O、TUO、TU1、TU2铜空心导线的材料牌号和各牌号铜空心导线的化学成分表（见表2)；
修改了适用范围（见第1章，2005年版的第1章）；修改了标记示例（见第4章，2005年版的4.2）；修改了耐液压试验（见5.6，2005年版的4.6）；修改了含氧量检验（见5.7，2005年版的4.7）；删除了心导线圆角处允许存在的裂纹深度尺小（见2005年版的4.11.2）。本部分由中国机械业联合会提出。本部分由全国大型发电机标准化技术委员会（SAC/TC511）I1。本部分起草单位：哈尔滨大电机研究所、上海电气电站设备有限公司发电机厂、东方电气集团东方电机有限公司、山东齐电机制造有限公司、中广核工程有限公司。本部分主要起草人：霍岩、李向阳、王勇、张忠海、李祚滨。本部分所代替标准的历次版本发布情况为：JB/T10415.1—2005。

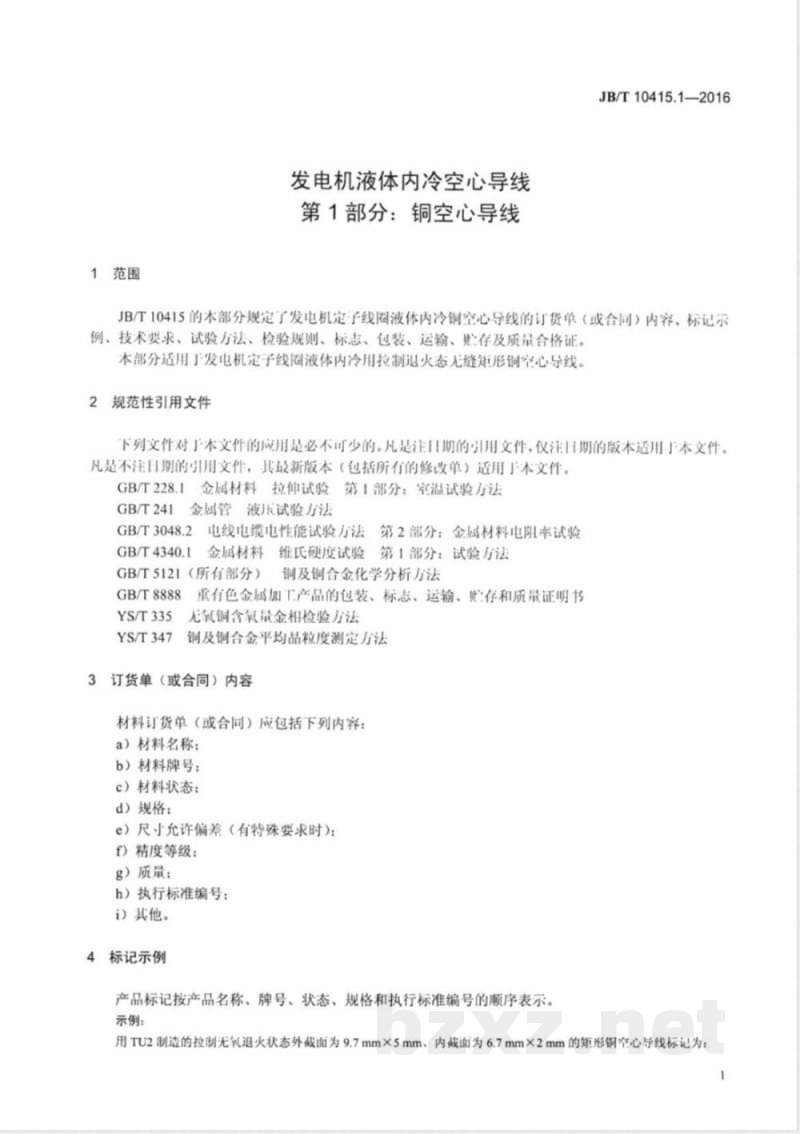

1范围
发电机液体内冷空心导线
第1部分：铜空心导线
JB/T10415.1—2016
JB/T10415的本部分规定了发电机定子线圈液体内冷铜空心导线的订货单（或合同）内容、标记示例、技术要求、试验方法、检验规则、标志、包装、运输、处存及质量合格证。本部分适用下发电机定子线圈液体内冷用拉制退火态无缝矩形铜空心导线。2规范性引用文件
下列文件对本文件的应用是必不可少的。凡是注日期的用文件，仪注日期的版本适用于本文件。凡是不注日期的小用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T228.1
GB/T241
金属材料拉伸试验第1部分：室温试验方法金腐管液压试验方法
GB/T3048.2
GB/T4340.1
电线电缆电性能试验方法4
第2部分：金属材料电阻率试验
金属材料维氏硬度试验第1部分：试验方法GB/T5121（所有部分）
GB/T8888
YS/T335
YS/T347
铜及铜合金化学分析方法
重有色金属加工产品的包装、标志、运输、存和质量证明书无氧铜含氧量金相检验方法
铜及铜合金平均品粒度测定方法3订货单（或合同）内容
材料订货单（或合同）应包括下列内容：a）材料名称：
b）材料牌号：
c）材料状态；
d）规格；
e）尺寸允许偏差（有特殊要求时）：f）精度等级；
g）质量；
h）执行标准编号：
i）其他。
4标记示例
产品标记按产品名称、牌号、状态、规格和执行标准编号的顺序表示。示例：
用TU2制造的拉制无退火状态外截面为9.7mm×5mm、内截面为6.7mm×2mm的矩形铜空心导线标记为：JB/T10415.1—2016
技术要求
一般要求
TU2M9.7X5/6.7X2
铜空心导线
铜空心导线应经挤床后拉制成形，并以无氧退火状态供货，牌号、状态
铜究心导线的牌号、状态见表1。表1
纯铜导线
无氧铜导线
TI、T2
铜空心导线牌号、状态
拉制无氧退火状态（M）bZxz.net
TUO、TUI、TU2
TUOO、
有特殊要求的可由需方在合同中提出。化学成分
铜空心导线的化学成分应符合表2的规定。表2
注1：
注2：
0.00030.0025
铜空心导线化学成分
化学成分（质量分数）
拉制(L)
Te≤0.0002,
Se≤0.0003，
Mn≤0.00005,
cd≤0.0001
经双方协商，可限制表中未规定的素或要求加严限制表中规定的元素。砷、铋、锑可不分析，
但供方必须保证不人于界限值。注3：经双方协商，可供应磷小于或等于0.001%的导电用T2铜。尺寸及允许偏差
铜空心导线的截面尺小、长度及其公差应符合图样的规定，角部的厚度应尽量接近直线部分的壁厚，总的壁厚不均匀度应不大于名义壁原的5%，单面壁原的减薄不大于壁厚的5%，有特殊要求的，按双方协议规定。
长度按图样的规定，
直线度由双方协议规定；成卷供货时，一卷应为2直条供货时，
一个连续长
度，如有接缝，需在接缝处做出明显标识。5.4.3附加长度：合同中规定的长度应包括用于化学成分、力学性能、含氧量检验及硬度检验试样的必要的附加长度。
5.5力学性能
铜空心导线的室温纵向力学性能应符合表3的规定。表3铜空心导线的室温纵向力学性能牌号
TI、T2、TU00、TUO、TUI、TU2
注1：断后仲长率试样标距为200mm。状态
注2：硬度试验任选维氏硬度或洛氏硬度的·种。5.6耐液压试验
抗拉强度Rm
206~255
JB/T10415.1—2016
断后仲长率A
维氏硬度
铜牢心导线应逐根进行耐液压试验，由清方提供具体试验参数；经耐液床试验后，应无渗漏和永久变形。试验按GB/T241的规定进行。5.7含氧量检验
无氧铜空心导线应按YS/T335的规定进行含氧量检验，符合YS/T335中图示1级3级为合格。5.8电性能
退火状态的铜空心导线在20℃时的电性能应满足表4的要求。表4空心导线电性能
TI、T2、TU00、TUO、TUI、TU2
晶粒度
铜空心导线的品粒度为0.010mm~0.055mm。5.10
弯曲性能
质量电阻率
≤0.15328
体积电阻率
≤0.01724
电导率
≥100
铜空心导线的窄边绕直径为铜空心导线宽度的圆棒弯山120°，以正常视力观察，其弯曲部分不应有裂纹、分层及其他缺陷。5.10.2铜空心导线的宽边绕直径为铜空心导线厚度的圆棒弯曲120°，以正常视力观察，其弯曲部分不应有裂纹、分层及其他缺陷
5.11表面质量
5.11.1铜空心导线内、外表面应清洁、光滑、均匀，无污染物、氧化皮、裂缝、分层和其他有害缺陷。其外表面的表面粗糙度Ra不应大于1.6μm，其内表面的表面粗糙度Ra不应大于3.2μm。有特殊要求的产品也可由需方在合同中提出。5.11.2铜空心导线内孔圆角处，用100倍显微镜观察，不允许有裂纹或明显的折痕。涡流检测
铜空心导线应进行涡流检测，涡流检测要求由供需双方协商确定。供方应向需方提供完整的涡流检3
JB/T10415.1—2016
测报告。
T1、T2铜的氧化亚铜检验
在100倍显微镜下观察，应看不到含氧化业铜。6试验方法
化学成分的仲裁分析
铜空心导线的化学成分仲裁分析按GB/T5121的规定进行。6.2
2力学性能
铜空心导线的室温拉伸试验方法按GB/T228.1的规定执行。空心导线维氏硬度试验方法按GB/T4340.1的规定执行。
3含氧量检验方法
无氧铜空心导线的氧量检验按YS/T335的规定进行。电性能
铜究心导线电性能应按GB/T3048.2的规定进行检验。尺寸测量方法
空心导线的尺小应用相应精度的测量工具测录。6.6
耐液压试验
铜空心导线的耐液压试验按GB/T241的规定进行。6.7
晶粒度
铜空心导线的品粒度按YS/T347的规定进行检验。6.8
表面质量检验方法
铜空心导线表面质量用目视及相应精度的表面粗糙度检验工具进行检验。弯曲试验
铜空心导线弯山试验按5.10规定的方法进行。1
检验规则
检查和验收
铜空心导线由供方技术监督部门进行检验，保证产品质量符合本部分的规定，并填写质量证明书。
需方应对收到的铜空心导线按本部分的规定进行检验，如检验结果与本部分的规定不符，应在收到产品之日起三个月内向供方提出，与供方协商解决。4
7.2组批
JB/T10415.1-—2016
铜空心导线应成批提交验收。每批应由同-熔炼炉次、同-牌号、同供货状态和规格的铜空心导线组成，每批质量应不大于2000kg。7.3检验项目
每批铜空心导线应进行化学成分、外形尺小、力学性能、弯山、品粒度和表面质量检验。7.3.2
每批无氧铜空心导线根据需方要求，选做含氧量检验：T1、T2铜空心导线每批进行氧化亚铜检每批铜空心导线应进行电性能检验。7.3.4每批铜空心导线根据需方要求，选做耐液压检验。5每批铜空心导线应进行涡流检测。7.3.5
7.4取样位置和取样数量
7.4.1对化学成分的取样，供方在熔铸时，每炉取一个试样，需方在每批铜空心导线中任取个试样。7.4.2
2铜空心导线的拉伸试验应从每批铜空心导线中任取两根进行，每根任取：个全截面管段长的试样。硬度试验在铜空心导线外表而1进行，从每批铜空心导线中任取两根，每根取个试样，打点，取其硬度平均值。
7.4.3如需方要求，铜空心导线每根均进行耐液压检验。7.4.4
铜空心导线电性能试验应从每批铜空心导线中任取·根进行。如请方要求，无氧铜空心导线含氧最检验应从每批中任取两根进行，每根取个试样。铜空心导线的尺寸测量、内外表面检验从每批铜空心导线取两根进行，每根取·个150mm长的试样，测量外形尺小后从中间切开，测量壁厚并检查内表面及角部厚度。7.4.7每批铜空心导线应取两根，每根取试样进行弯曲试验。7.4.8
每批铜空心导线取一根，每根取试样进行品粒度检验。铜空心导线逐根进行涡流检测。重复试验
在7.3规定的所有试验中即使只有一个试样的试验结果不合格，也应从该批铜空心导线中再取双倍试样进行该不合格项自的复检。若复检结果仍有一个试样不合格，则整批不合格或逐根进行检验，合格者单独编批验收。
5检验结果的判定
化学成分、力学性能、弯山、电性能、品粒度和含氧量检验不合格时整批不合格；表面质量、外形尺寸、涡流检测、耐液压试验不合格时单件不合格。8标志、包装、运输、购存及质量合格证8.1标志
检验合格的铜空心导线上，应贴上以下内容的标签：a）供方技术监督部门的检印；
b）牌号：
c）状态：
JB/T10415.1—2016
d）批号；
e）规格。
包装、运输、购存
铜空心导线的包装、运输和：存应符合GB/T8888的规定，如有特殊要求，供需双方协议规定。3质量合格证
每批铜空心导线应附有产品质量合格证，并注明：a）供方名称；
b）产品名称；
c）牌号：
d）规格；
e）批号：
f）毛重、净重和件数；
g）各项分析检验结果和技术监督部门印记：h）执行标准编号：
i）包装日期。
