【其他行业标准】 高压架空线路复合绝缘子用端部装配件 第1部分：绝缘子串元件用端部装配件

ICS29.080.10
备案号：34903-2012bzxZ.net
中华人民共和国机械行业标准
JB/T11219.1—2011
高压架空线路复合绝缘子用端部装配件第1部分：绝缘子串元件用端部装配件End fitting for composite insulator with a high voltage overhead linePart 1: End fitting for string insulator units2011-12-20发布
2012-04-01实施
中华人民共和国工业和信息化部发布前言
规范性引用文件
术语和定义
端部装配件分类和型号，
端部装配件尺寸
脚球端部装配件尺寸.
帽窝端部装配件尺寸..
编脚端部装配件尺寸
U形槽端部装配件尺寸
\形槽端部装配件尺寸
耳环形端部装配件尺寸
技术要求
尺寸和几何公差
镀锌层
机械强度
密封结构.
锋环或锌套，
试验分类
型式试验.
拘样试验.
速个试验.
质量保证，
型式试验，
外观检查.
尺寸和几何公差检查
钱锌层试验
机.械强度试验，
锌环或锌套试验.
抽样试验
总则，
只寸和几何公差检查
镀锌层试验，
械强度试验
JB/T11219.1—2011
JB/T11219.1—2011

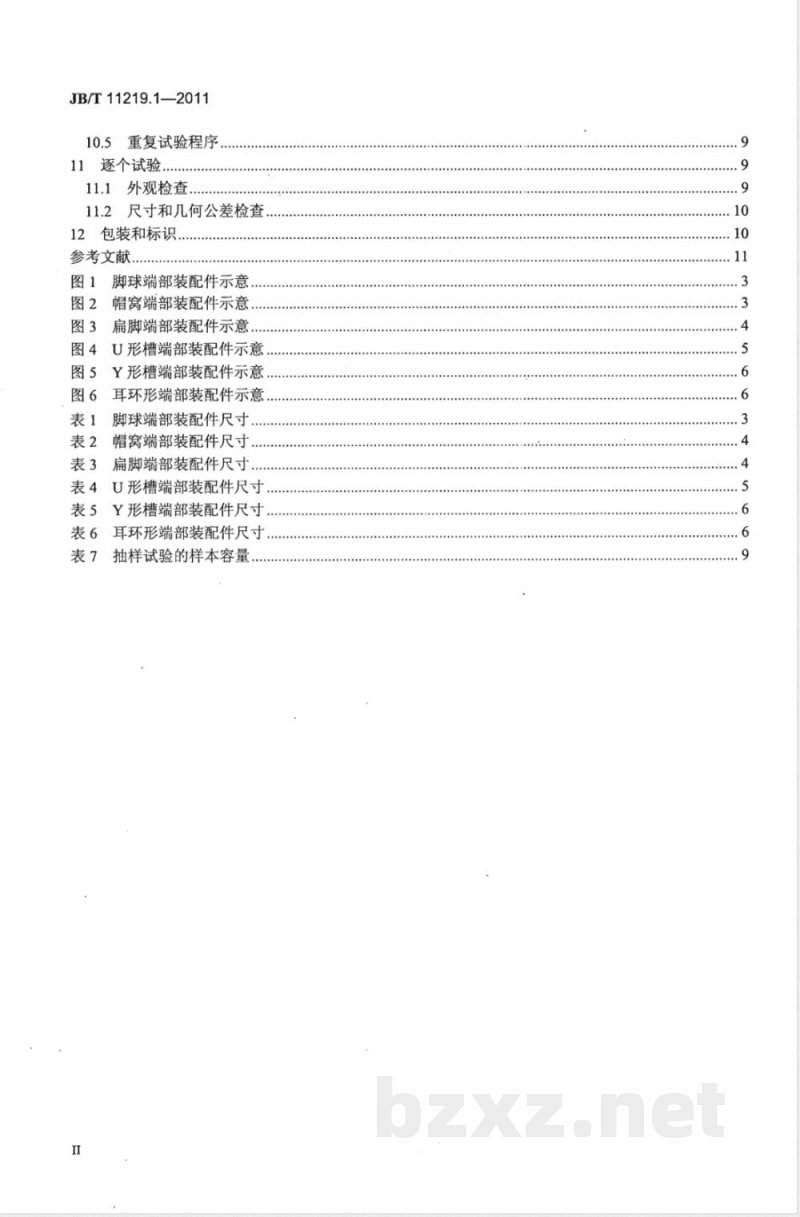

重复试验程序，
11逐个试验…
11.1外观检查
11.2尺寸和几何公差检查
12包装和标识，
参考文献．
脚球端部装配件示意
帽窝端部装配件示意，
扁脚端部装配件示意..
U形槽端部装配件示意
Y形槽端部装配件示意
耳环形端部装配件示意.
脚球端部装配件尺寸
帽窝端部装配件尺寸
扁脚端部装配件尺寸..
U形槽端部装配件尺寸.
Y形槽端部装配件尺寸..
耳环形端部装配件尺寸.
抽样试验的样本容量.

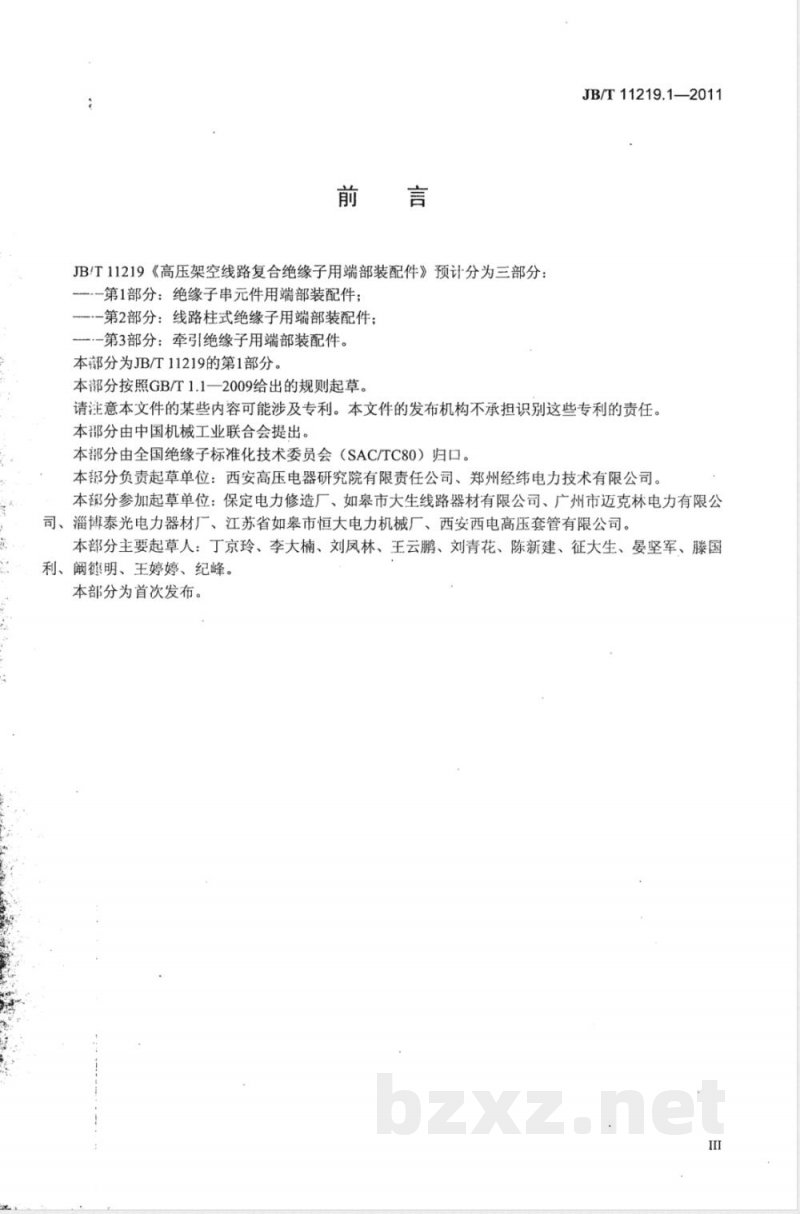

JB/T11219《高压架空线路复合绝缘子用端部装配件》预计分为三部分：一第1部分：绝缘子串元件用端部装配件；一第2部分：线路柱式绝缘子用端部装配件；第3部分：牵引绝缘子用端部装配件。本部分为JB/T11219的第1部分。本部分按照GB/T1.1一2009给出的规则起草。JB/T11219.1—2011
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的贵任。本部分由中国机械工业联合会提出。本部分由全国绝缘子标准化技术委员会（SAC/TC80）归口。本部分负责起草单位：西安高压电器研究院有限责任公司、郑州经纬电力技术有限公司。本部分参加起草单位：保定电力修造厂、如皋市大生线路器材有限公司、广州市迈克林电力有限公司、淄博泰光电力器材厂、江苏省如皋市恒大电力机械厂、西安西电高压套管有限公司。本部分主要起草人：丁京玲、李大楠、刘凤林、王云鹏、刘青花、陈新建、征大生、晏坚军、滕国利、阙德明、王婷婷、纪峰。
本部分为首次发布。
1范围
高压架空线路复合绝缘子用端部装配件第1部分：绝缘子串元件用端部装配件JB/T11219.1—2011
JB/T11219的本部分规定了高压架空线路复合绝缘子串元件用端部装配件的型号、尺寸、技术要求、试验方法及包装和标识等内容。本部分适用于交、直流高压架空线路复合绝缘子串元件使用压接工艺的端部装配件。2规范性引用文件
下列文件中对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GBIT191—2008包装储运图示标志GB/T1001.1--2003标称电压高于1000V的架空线路绝缘子第1部分：交流系统用瓷或玻璃绝缘子元件定义、试验方法和判定准则GB/T1184—1996形状和位置公差未注公差值GB/汀T1804-一2000一般公差未注公差的线性和角度尺寸的公差GB/T1958—2004产品几何量技术规范（GPS）形状和位置公差检测规定
GB/T2900.8电工术语绝缘子
GB/T3177—2009
光滑工件尺寸的检验
GB/T4056—2008
绝缘子串元件的球窝连接尺寸
GB/19001质量管理体系要求
GB/19519—2004标称电压高于1000V的交流架空线路用复合绝缘子一定义、试验方法及验
收准则
GB/21421.1--2008标称电压高于1000V的架空线路用复合绝缘子串元件第1部分：标准强度等级和端部附件
GB/T25317—2010绝缘子串元件的槽型连接尺寸JB/T5896—1991常用绝缘子术语3
术语和定义
GB/12900.8、JB/T5896和GB/T19519—2004界定的以及下列术语和定义适用于本文件。3.1
脚球端部装配件
Fendfittingofboll
金属材料制作的一种高压架空线路复合绝缘子串元件的装配件。它的一端具有球窝联接结构的脚球，另一端具有与芯棒连接的圆柱形压接孔。3.2
帽窝端部装配件·endfittingofsocket金属材料制作的一种高压架空线路复合绝缘子串元件的装配件。它的一端具有球窝联接结构的帽窝，另一端具有与芯棒连接的圆柱形压接孔。JB/T11219.1—2011
扁脚端部装配件endfittingoftongue金属材料制作的一种高压架空线路复合绝缘子串元件的装配件。它的一端具有槽形联接结构的扁脚，另一端具有与芯棒连接的圆柱形压接孔。3.4
U形槽端部装配件endfittingofclevis金属材料制作的一种高压架空线路复合绝缘子串元件的装配件。它的一端具有槽形联接结构的U形槽，另一端具有与芯棒连接的圆柱形压接孔。3.5
Y形槽端部装配件
endfittingofY-clevis
金属材料制作的一种高压架空线路复合绝缘子串元件的装配件。它的一端具有Y形联接结构的Y形槽，另一端具有与芯棒连接的圆柱形压接孔。3.6
耳环形端部装配件end fittingofeye金属材料制作的一种高压架空线路复合绝缘子串元件的装配件。它的一端具有环形联接结构的耳环形，另一端具有与芯棒连接的圆柱形压接孔。4端部装配件分类和型号
联接型式分为六种，即脚球、帽窝、扁脚、U形槽、Y形槽和耳环形，其联接结构尺寸及联接标记分别符合GB/T4056—2008、GB/T21421.1—2008和GB/T25317-2010的规定。端部装配件型号规定如下：
AC：交流，DC：直流
联接标记，用数字或加字母表示联接型式（字母）：B——脚球，S--—-帽窝，T-扁脚，CU形槽，Y—Y形槽，E——耳环形规定机械负荷（SML）数值，单位为kN复合绝缘子
示例：
CS100B16N-AC表示规定机械负荷为100kN的16N型脚球连接交流复合绝缘子。5端部装配件尺寸
5.1总则
本章所列尺寸均为经表面处理后的尺寸。5.2脚球端部装配件尺寸
按GB/T21421.1-—2008规定的SML，对脚球端部装配件，规定了70kN、100kN、120kN、160kN、210kN、300kN、400kN、530kN八个规格；脚球联接系列尺寸：普通型的按GB/T4056--2008的规定，N型的按GB/T21421.1--2008的规定。脚球端部装配件其他尺.寸见图1和表1。注：GB/T21421.1—2008中N型脚球联接尺寸未列出300kN、400kN和530kN三种规格。5.3帽窝端部装配件尺寸
按GB/T21421.1—2008规定的SML，对帽窝端部装配件，规定了70kN、100kN、120kN、160kN、210kN、300kN、400kN、530kN八个规格；帽窝联接系列尺寸：普通型的按GB/T4056-2008的规2
JB/T11219.1—2011
定，N型的按GB/T21421.1—2008的规定。帽窝端部装配件其他尺寸见图2和表2。注：GB\T21421.1—2008中N型帽窝联接尺寸未列出300kN、400kN和530kN三种规格。锌环或锌套位置示意
图·1脚球端部装配件示意
表1脚球端部装配件尺寸
规定机械负荷
CS70E16
CS70B:6N
CS1001316
CS100B16N
CS120H16
CS120B18N
CS160B20
CS160B22N
CS210E20
CS210B?2N
CS300E:24
CS400B28
CS530B32
普通型
联接标记
（GB/T4056--2008）（GB/T21421.1—2008）16
锌环或锌套位置示意、
图2帽窝端部装配件示意
JB/T11219.1--2011
规定机械负荷
CS70S16
CS70S16N
CS100S16
CS100S16N
CS120S16
CS120S18N
CS160S20
CS160S22N
CS210S20
CS210S22N
CS300S24
CS400S28
CS530S32
(SML）
普通型
表2帽窝端部装配件尺寸
联接标记
（GB/T21421.1—2008）
(GB/T4056—2008)
连接标记16为GB/T4056-2008的16B的帽窝尺寸。扁脚端部装配件尺寸
L/mraL2/mmL3/mmd/mmll
按GB/T21421.1-2008规定的SML，对扁脚端部装配件规定了70kN、100kN、120kN、160kN四个规格；扁脚联接系列尺寸：L型的按GB/T25317—2010的规定，N型的按GB/T21421.1—2008的规定。扁脚端部装配件的其他尺寸见图3和表3。锌环或锌套位置示意
扁脚端部装配件示意
表3扁脚端部装配件尺寸
规定机械负荷
CS70T16L
CS70T16N
CS100T16L
CS100T16N
联接标记
（GB/T25317—2010)
(GB/T21421.1—2008)
Lg/mm1
CS120F16L
CS12016N
CS160T19L
CS160T19N
规定机械负荷
表3（续）
联接标记
(GB/T25317——2010)
5.5U形槽端部装配件尺寸
(GB/T21421.1—2008)
JB/T11219.1—2011
按GB/T21421.1—2008规定的SML，对U形槽端部装配件规定了70kN、100kN、120kN、160kN四个规格；U形槽连接系列尺寸：L型的按GB/T25317—2010的规定，N型的按GB/T21421.1—2008的规定，U形槽端部装配件其他尺寸见图4和表4。锌环或锌套位置示意
图4U形槽端部装配件示意
表4U形槽端部装配件尺寸
规定机械负荷
CS70C15L
CS70C1iN
CS100C16L
CS100C.6N
CS120Ci6L
CS120C:N
CS160C:9L
CS160C1N
(SML）
联接标记
(GB/T25317-—2010)
5.6Y形槽端部装配件尺寸
（GB/T21421.1—2008）
按GB/T21421.1—2008规定的SML，对Y形槽端部装配件规定了70kN、100kN、120kN、160kN四个规格：Y形槽联接系列尺寸：按GB/T21421.1一2008的规定。Y形槽端部装配件其他尺寸见图5和表5。
JB/T11219.1—2011
CS70Y16
CS100Y19
CS120Y19
CS160Y22
规定机械负荷（SML）
5.7耳环形端部装配件尺寸
锌环或锌套位置示意、
图5Y形槽端部装配件示意
表5Y形槽端部装配件尺寸
联接标记
(GB/T21421.1—2008）
按GB/T21421.1--2008规定的SML，对耳环形端部装配件规定了70kN、100kN、120kN、160kN四个规格；耳环形联接系列尺寸：按GB/T21421.1一2008的规定，耳环形端部装配件其他尺寸见图6和表6。
锌环或锌套位置示意
耳环形端部装配件示意
表6耳环形端部装配件尺寸
CS70E17
CS100E24
CS120E24
CS160E25
规定机械负荷（SML）
联接标记
(GB/T21421.1—2008)
6技求要求
6.1外观
JB/T11219.1—2011
端部装配件的表面应平整、光滑，不允许有裂纹。联接和压接部位不允许有缺陷。铸件上其他部位的缺陷不应多于4个。缺陷的直径不应大于1mm，深度不应大于1mm，高度不得大于0.3mm。
锻件的表面不允许有折叠。局部氧化、碰伤等缺陷的凹痕深度不应大于0.3mm。注：压接后压接部位会产生压痕，若压痕处符合6.4的规定，则属正常现象。6.2尺寸和几何公差
6.2.1一般要求
端部装配件的尺寸和几何公差应符合端部装配件图样和本部分的规定，如果图样对压接孔直径dl的公差未作规定，其极限偏差应为+0.08。未规定的线性尺寸公差应符合GB/T1804—2000中C级的规定，未规定的形位公差应符合GB/T1184-996的最低要求。
注：本条规定的均为经表面处理后的尺寸和几何公差。6.2.2联接结构公差
端装配件联接结构的尺寸公差如下：对于脚球和帽窝，普通型应符合GB/T4056—2008，N型应符合GB/T21421.1一2008。圆跳动，以压接孔的轴线为基准轴线，脚球球面径向圆跳动误差不应大于0.5mm。-对于扁脚和U形槽，L型应符合GB/T25317-2010，N型应符合GB/T21421.1—2008。对称度，以压接孔的轴线为基准轴线，U形槽双耳外侧面和扁脚两侧面的对称度误差均不应大于0.5mm。
-对于Y形槽和耳环形均应符合GB/T21421.1一2008。对称度，以压接孔的轴线为基准轴线，Y形槽双耳外侧面和耳环两侧面的对称度误差均不应大于0.5mm。6.2.3接区公差
端部装配件压接区的尺寸公差如下：~圆柱度误差，压接区孔深在100mm及以下时不应大于0.05mm，100mm以上时不应大于0.1mm，压接区外部不应大于0.1mm；同轴度误差，压接区的内圆柱面与外圆柱面不应大于do.2mm，与帽窝内腔不应大于0.3mm。6.3材料
端音装配件使用的材料应符合相关的金属材料标准。注：渗考文献中列出了常用的金属材料标准。6.4镀锌层
黑色；金属制造的端部装配件的镀锌层除应符合GB/T1001.1一2003中第27章的规定外，还应符合下面的规定。
镀锌层不应有返酸现象。联接部位不允许有缺锌现象。在正常压接装配工作条件下，压痕处及附近的镀锌层不应出现起皮、毛刺、剥落或开裂等损伤现象。
6.5机械强度
端部装配件的拉伸破坏负荷应不小于规定机械负荷（SML）的1.25倍。注：交流750kV及以上和直流土500kV及以用途上端部装配件的拉伸破坏负荷值一般不小于规定机械负荷（SML）的11.35倍，或在订货时由供需双方协议。6.6密封结构
端部装配件应考虑适宜的密封结构。
