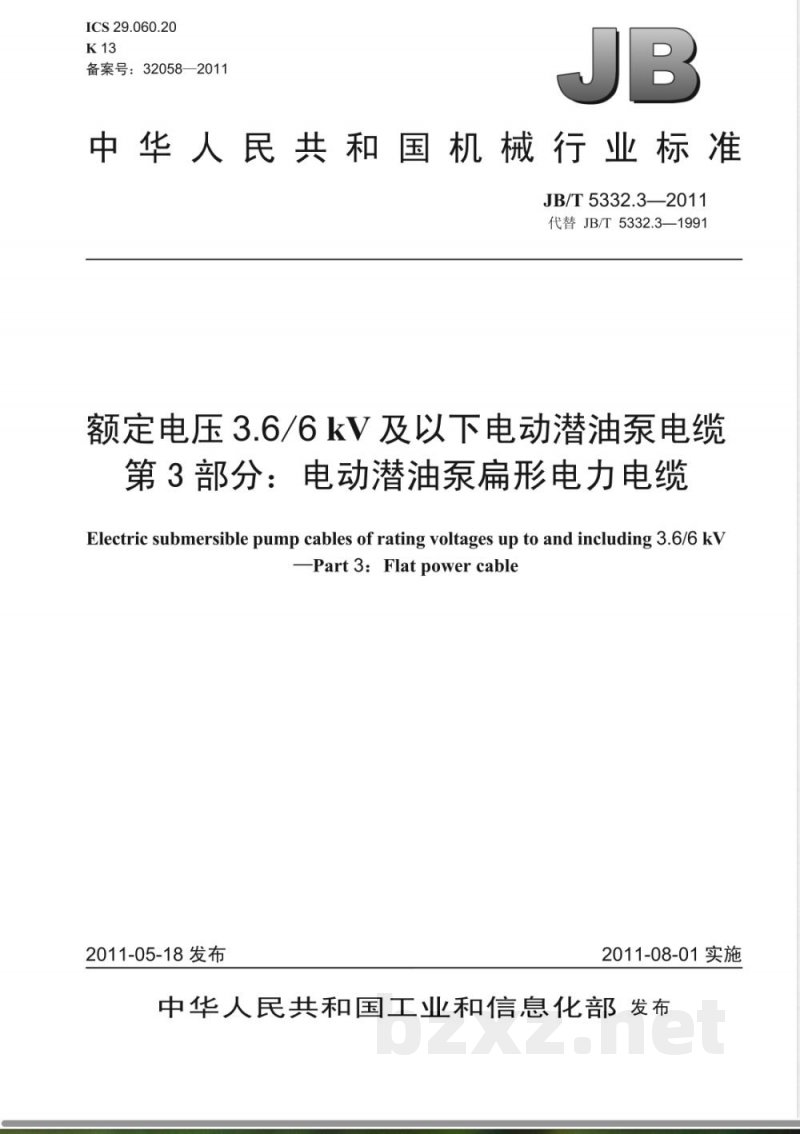

【其他行业标准】 额定电压3.6/6kV及以下电动潜油泵电缆 第3部分：电动潜油泵扁形电力电缆

JB/T5332.3—2011 额定电压3.6/6kV及以下电动潜油泵电缆 第3部分：电动潜油泵扁形电力电缆 Electric submersible pump cables of rating voltages up to and including 3.6/6 kV—Part 3: Flat power cable 前言 JB/T5332《额定电压3.6/6kV及以下电动潜油泵电缆》分为四个部分： 第1部分：一般规定； 第2部分：电动潜油泵引接电缆； 第3部分：电动潜油泵扁形电力电缆； 第4部分：电动潜油泵圆形电力电缆。 本部分为JB/T5332的第3部分，代替JB/T5332.3—1991。 本部分主要变化包括：修改电缆型号，增加产品规格。 1 范围 本部分规定了额定电压3.6/6kV及以下电动潜油泵扁形电力电缆的使用特性、型号、规格、技术要求和检验。 本部分适用于额定电压3.6/6kV及以下电动潜油（潜水、潜卤）泵机组用扁形电力电缆，扁形电缆下端与引接电缆相连，上端与地面控制柜相连。 2 规范性引用文件 下列文件中的条款通过引用成为本部分的条款。凡注日期的引用文件，其随后修改单或修订版不适用于本部分，但鼓励使用最新版本。 GB/T2951.11—2008 电缆和光缆绝缘和护套材料通用试验方法 GB/T2952.1—2008 电缆外护层第1部分：总则 GB/T3048.4—2007 电线电缆电性能试验方法 导体直流电阻试验 GB/T3048.5—2007 电线电缆电性能试验方法 绝缘电阻试验 GB/T3048.8—2007 电线电缆电性能试验方法 交流电压试验 JB/T5332.1—2011 额定电压3.6/6kV及以下电动潜油泵电缆第1部分：一般规定 3 使用特性 3.1 额定电压U/U为1.8/3kV和3.6/6kV。 3.2 电缆导体长期允许工作温度及井下允许环境温度按规定执行。 3.3 扁形电缆适用于油管与套管空隙较小的场合。 3.4 敷设时弯曲半径不小于500mm。 3.5 聚丙烯绝缘电缆敷设环境温度不低于-20℃。 4 型号 电缆型号如下： QYPN：聚丙烯绝缘丁腈橡胶内护套镀锌钢带联锁铠装潜油泵扁形电力电缆 QYPNM：聚丙烯绝缘丁腈橡胶内护套蒙乃尔钢带联锁铠装潜油泵扁形电力电缆 QYPNX：聚丙烯绝缘丁腈橡胶内护套不锈钢带联锁铠装潜油泵扁形电力电缆 QYPF：聚丙烯绝缘丁腈聚氯乙烯复合物内护套镀锌钢带联锁铠装潜油泵扁形电力电缆 QYPFM、QYPFX、QYYJN、QYYJNM、QYYJNX、QYEN、QYENM等型号用于不同结构组合的潜油泵电缆。
