【其他行业标准】 柴油机 选择性催化还原（SCR）系统 第5部分：尿素溶液用喷射器

ICS27.020
备案号：47529-2014
中华人民共和国机械行业标准
JB/T11880.5—2014
柴油机
选择性催化还原（SCR）系统
第5部分：尿素溶液用喷射器
Diesel enginesSelective catalytic reduction (SCR) systems-Part5：Ureasolutioninjectors2014-07-09发布
2014-11-01实施

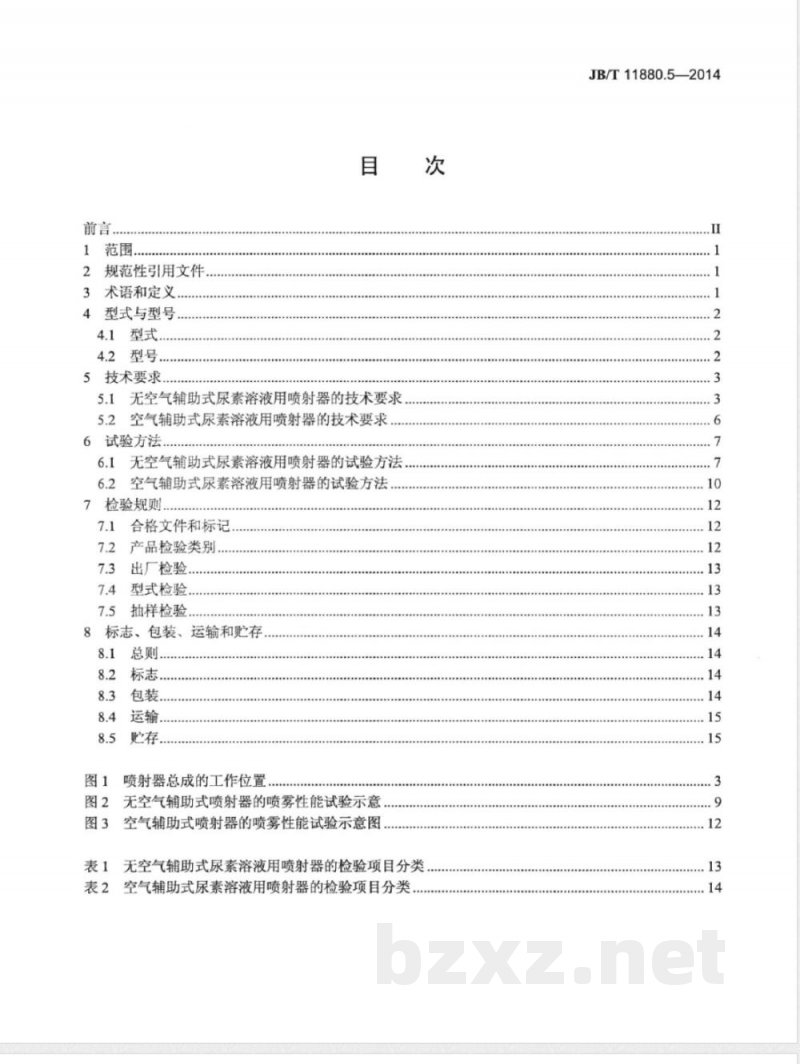

中华人民共和国工业和信息化部发布前言
1范围
规范性引用文件
3术语和定义，
4型式与型号
4.1型式.
4.2型号..
5技术要求
5.1无空气辅助式尿素溶液用喷射器的技术要求5.2空气辅助式尿素溶液用喷射器的技术要求6试验方法
6.1无空气辅助式尿素溶液用喷射器的试验方法6.2空气辅助式尿素溶液用喷射器的试验方法7检验规则，
合格文件和标记
产品检验类别、
出厂检验.
型式检验..
抽样检验
8标志、包装、运输和贮存
贮存。
喷射器总成的工作位置
无空气辅助式喷射器的喷雾性能试验示意空气辅助式喷射器的喷雾性能试验示意图次
表1无空气辅助式尿素溶液用喷射器的检验项目分类表2空气辅助式尿素溶液用喷射器的检验项目分类JB/T11880.5—2014
JB/T11880.5—2014
JB/T11880《柴油机选择性催化还原（SCR）系统》分为8个部分：第1部分：通用技术条件；
第2部分：尿素溶液罐；
第3部分：尿素溶液管路；
第4部分：尿素溶液供给泵；
第5部分：尿素溶液用喷射器；
第6部分：电子控制单元；
第7部分：氮氧化物传感器；
第8部分：选择性催化还原（SCR）转化器。本部分为JB/T11880的第5部分。本部分按照GB/T1.1一2009给出的规则起草。本部分由中国机械工业联合会提出。本部分由内燃机标准化技术委员会（SAC/TC177）归口。本部分起草单位：中国第一汽车股份有限公司无锡油泵油嘴研究所、上海内燃机研究所、凯龙高科技股份有限公司、河北亿利橡塑集团有限公司、浙江铁马科技股份有限公司。本部分主要起草人：居钰生、计维斌、夏少华、朱明健、臧志成、唐莲花、龙顺洪、张敦保、王以余、赵闯、谢亚平。
本部分为首次发布。
1范围
柴油机选择性催化还原（SCR）系统第5部分：尿素溶液用喷射器
JB/T11880.5—2014
JB/T11880的本部分规定了柴油机用选择性催化还原（SCR）系统中尿素溶液用喷射器的术语和定义、型式与型号、技术要求、试验方法、检验规则、标志、包装、运输和贮存。本部分适用于尿素溶液用喷射器。2规范性引用文件此内容来自标准下载网
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T2423.1电工电子产品环境试验第2部分：试验方法试验A：低温GB/T2423.2
GB/T2423.8
GB/T2423.10
GB/T2423.30
电工电子产品环境试验第2部分：试验方法试验B：高温电工电子产品环境试验第2部分：试验方法试验Ed：自由跌落电工电子产品环境试验第2部分：试验方法试验Fc：振动（正弦）环境试验第2部分：试验方法试验XA和导则：在清洗剂中浸渍GB/T2828.1
计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样计划GB/T10125
人造气氛腐蚀试验盐雾试验
GB/T13277.1一2008压缩空气第1部分：污染物净化等级GB/T13384
机电产品包装通用技术条件
GB/T16538—2008声学声压法测定噪声源声功率级现场比较法GB/T17619机动车电子电器组件的电磁辐射抗扰性限值和测量方法GB18655车辆、船和内燃机无线电骚扰特性用于保护车载接收机的限值和测量方法GB/T25363汽油机电磁阀式喷油器总成试验方法SH0004橡胶工业用溶剂油
QC/T413一2002汽车电气设备基本技术条件ISO22241-1柴油发动机NO还原剂AUS32第1部分：质量要求（Dieselengines—NO，reductionagentAUS32—Partl:Qualityrequirementsfirstedition)SAEJ2044用于液体燃料和蒸发/排放系统快速接头的技术要求（QuickConnectCouplingSpecificationforLiquidFuelandVapor/EmissionsSystems）3术语和定义

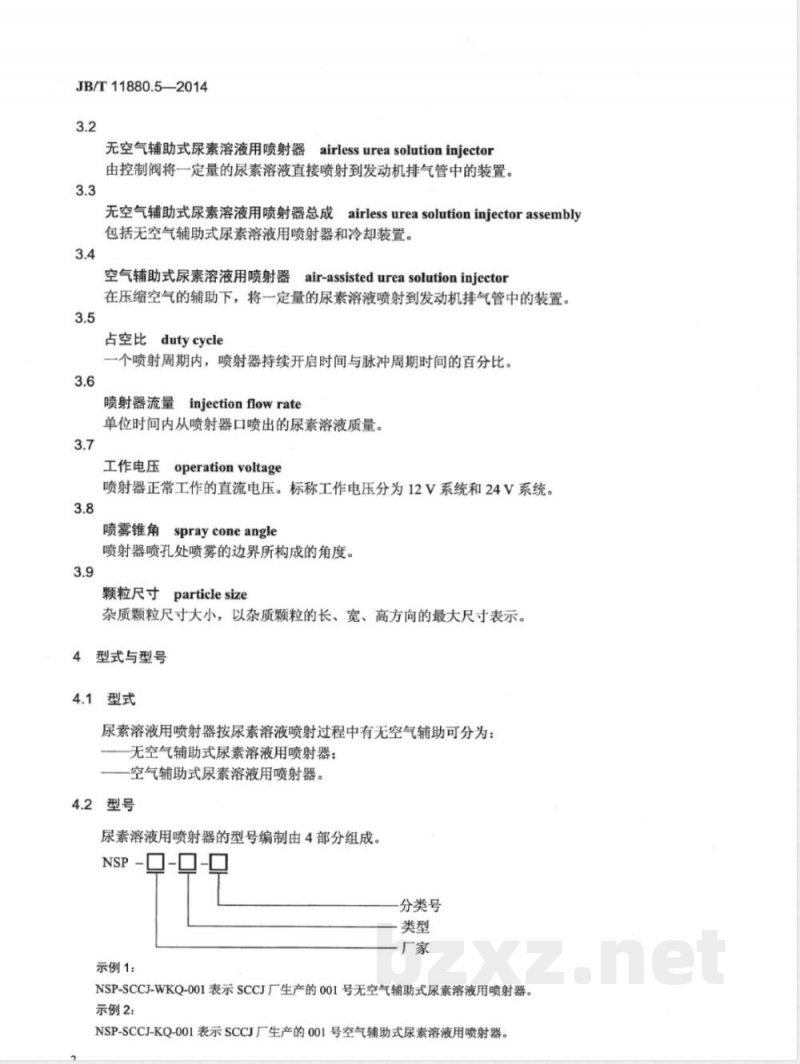

下列术语和定义适用于本文件。3.1
尿素溶液用喷射器
urea solutioninjector
一种将尿素溶液喷射到发动机排气管中的装置，包括无空气辅助式尿素溶液用喷射器和空气辅助式尿素溶液用喷射器两种型式。
JB/T11880.5—2014
无空气辅助式尿素溶液用喷射器airlessureasolutioninjector由控制阀将一定量的尿素溶液直接喷射到发动机排气管中的装置。3.3
无空气辅助式尿素溶液用喷射器总成airlessureasolutioninjectorassembly包括无空气辅助式尿素溶液用喷射器和冷却装置。3.4
空气辅助式尿素溶液用喷射器
air-assistedureasolutioninjector在压缩空气的辅助下，将一定量的尿素溶液喷射到发动机排气管中的装置。3.5
占空比dutycycle
一个喷射周期内，喷射器持续开启时间与脉冲周期时间的百分比。3.6
喷射器流量injectionflowrate
单位时间内从喷射器口喷出的尿素溶液质量。3.7
operationvoltage
工作电压
喷射器正常工作的直流电压。标称工作电压分为12V系统和24V系统。3.8
喷雾锥角
sprayconeangle
喷射器喷孔处喷雾的边界所构成的角度。3.9
颗粒尺寸particlesize
杂质颗粒尺寸大小，以杂质颗粒的长、宽、高方向的最大尺寸表示。4
型式与型号
4.1型式
尿素溶液用喷射器按尿素溶液喷射过程中有无空气辅助可分为：无空气辅助式尿素溶液用喷射器；空气辅助式尿素溶液用喷射器。4.2型号
尿素溶液用喷射器的型号编制由4部分组成。NSP---
分类号
示例1：
NSP-SCCJ-WKQ-001表示SCCJ厂生产的001号无空气辅助式尿素溶液用喷射器。示例2：
NSP-SCCJ-KQ-001表示SCCJ厂生产的001号空气辅助式尿素溶液用喷射器。5技术要求
5.1无空气辅助式尿素溶液用喷射器的技术要求5.1.1一般要求
JB/T11880.5—2014
5.1.1.1喷射器的外观不得有锈斑、磕伤等缺陷，喷射器的尺寸应按规定程序批准的产品图样和技术文件制造。
喷射器的零件应完整，商标应清晰。5.1.1.3
喷射器应按规定程序批准的产品图样和技术文件制造。5.1.1.4
使用ISO22241-1规定的车用尿素溶液时，喷射器应能正常工作。5.1.1.5
喷射器的流体管路接头符合SAEJ2044相应规定的要求。喷射器的进口宜有过滤装置，能过滤尿素溶液中大于40um的颗粒。5.1.1.6
喷射器的流量值按用户与供应商的协议规定。喷射器的仓储温度范围为0℃40℃。5.1.1.9
喷射器（见图1中标识2）的正常工作温度范围为-40℃110℃，允许在最高温度130℃下运行3min。
喷射器总成头部（见图1中标识3）的工作温度范围为-40℃550℃，允许在最高温度5.1.1.10
650℃下运行3min。
1——冷却装置；2——喷射器；3——喷射器总成头部；4——排气管。图1喷射器总成的工作位置
5.1.1.1112V系统对应的工作电压范围为10.8V～16V；24V系统对应的工作电压范围为21.6V～32V。5.1.2强度性能
5.1.2.1轴向耐压
5.1.2.1.1
在喷射器总成纵轴方向上施加600N的轴向压力，60s后喷射器应不变形。5.1.2.1.2
2试验结束后，喷射器的密封性应满足5.1.8规定的要求；流量一致性应满足5.1.13规定的要求。扭曲强度
5.1.2.2.1
5.1.2.2.2
在喷射器总成两端施加6.0N·m的扭转扭矩，5s后喷射器应不变形。试验结束后，喷射器的密封性应满足5.1.8规定的要求；流量一致性应满足5.1.13规定的要求。5.1.2.3
弯曲强度
5.1.2.3.1
5.1.2.3.2
在喷射器总成纵轴两端同时施加4.0N·m的弯曲力矩，30s后应不变形。试验结束后，喷射器的密封性应满足5.1.8规定的要求；流量一致性应满足5.1.13规定的要求。JB/T11880.5—2014
5.1.3耐振动性能
振动试验过程中，喷射器的零部件应无损坏，紧固件无松动、脱落现象。5.1.3.2
试验结束后，喷射器的密封性应满足5.1.8规定的要求；流量一致性应满足5.1.13规定的要求。5.1.4
耐压性能
耐压试验过程中，喷射器应无变形、破裂现象。5.1.4.2
试验结束后，喷射器的密封性应满足5.1.8规定的要求；流量一致性应满足5.1.13规定的要求。5.1.5
耐盐雾性能
盐雾试验结束后，喷射器的外表面干净、不能有腐蚀的痕迹出现。试验结束后，喷射器的密封性应满足5.1.8规定的要求。5.1.6耐工业溶剂性能
耐工业溶剂试验结束后，喷射器的外表面无腐蚀痕迹、裂纹、变色等异常现象。5.1.6.1
5.1.6.2试验结束后，喷射器的密封性应满足5.1.8规定的要求。5.1.7耐电压性能
按QC/T413—2008中的规定要求，12V系统应能承受18V电压历时60s；24V系统应能承受36V电压历时60s。试验结束后，喷射器性能符合5.1.13规定的要求。5.1.8密封性
在喷射器的进口端通入压缩空气，压力为喷射器最大工作压力的1.5倍，喷射器密封处的泄露量应不大于0.3mL/min。
5.1.9耐自由跌落性能
自由跌落试验结束后，允许喷射器总成外壳有微小损坏，但不允许喷射器内的电路元件有损坏。
试验结束后，喷射器的密封性应满足5.1.8规定的要求；流量一致性应满足5.1.13规定的要求。5.1.10
耐久性
耐久试验结束后，喷射器的密封性应满足5.1.8规定的要求；流量一致性应满足5.1.13规定的要求。5.1.11耐高低温性能
5.1.11.1耐高温性能
高温试验过程中，喷射器的密封性应满足5.1.8规定的要求；流量一致性应满足5.1.13规定的要求。5.1.11.2耐低温性能
低温试验过程中，喷射器的密封性应满足5.1.8规定的要求；流量一致性应满足5.1.13规定的要求。5.1.12流量线性偏差
5.1.12.1喷射器的流量线性偏差应不超过土3%。5.1.12.2喷射器的流量线性偏差值可按式（1）计算。式中：
喷射器的流量线性偏差值：
2-x100%
JB/T11880.5—2014
定占空比下喷射器的流量实测值，单位为毫克每秒（mg/s）；一定占空比下喷射器的流量计算值（通过最小二乘方法，将试验数据拟合计算得到），单位为毫克每秒（mg/s）。
流量一致性
喷射器的流量一致性偏差应不超过土3%。喷射器的流量一致性偏差8可按式（2）计算。5=2m(或mm)-2×100%
式中：
同组中的最大尿素溶液喷射量，单位为毫克每秒（mg/s）；同组中的最小尿素溶液喷射量，单位为毫克每秒（mg/s）；同组中的平均尿素溶液喷射量，单位为毫克每秒（mg/s）。噪声性能
喷射器的噪声声功率级应小于70dB。喷雾性能
5.1.15.1喷射器喷出试验介质在规定的距离内应成雾状，不应有连续的柱状。5.1.15.2在规定的位置处收集喷雾液滴，其中50%喷雾液滴的直径宜小于120μm。5.1.16喷射锥角
（2）
额定工作压力下喷射器的喷射锥角偏差应不超过土3°，喷射锥角允许按供应商与用户的协5.1.16.1
议进行规定。
5.1.16.2喷射锥角偏差按公式（3）计算。0 =m(或)-α×100%
式中：
额定工作压力下的喷射锥角偏差；额定工作压力下的最大喷雾锥角，单位为度（°）；额定工作压力下的最小喷雾锥角，单位为度（°）；额定工作压力下的平均喷雾锥角，单位为度（°）。绝缘性
（3）
在喷射器非绝缘材料上任意一点和任意电极之间施加750V土0.5V直流电压，喷射器的绝缘电阻应大于3MQ。
电磁兼容性能
喷射器的电磁辐射抗扰性应符合GB/T17619的有关规定。JB/T11880.5—2014
5.1.18.2喷射器的电磁骚扰性应符合GB18655的有关规定。5.1.18.3允许喷射器的电磁兼容性试验随整车或发动机一起进行。5.1.19清洁度
喷射器的清洁度限值为：每支杂质质量不大于3.5mg，杂质颗粒的最大尺寸不得大于喷孔直径的1/2。
5.2空气辅助式尿素溶液用喷射器的技术要求5.2.1一般要求
喷射器的外观不得有锈斑、磕伤等缺陷，喷射器的尺寸应按规定程序批准的产品图样和技术5.2.1.1
文件制造。
喷射器的零件应完整，商标应清晰。5.2.1.3
使用ISO22241-1规定的车用尿素溶液时，喷射器应能正常工作。5.2.1.4喷射器的流体管路接头符合SAEJ2044相应规定的要求。5.2.2
强度性能
在喷射器纵轴方向上施加600N的轴向压力，60s后喷射器应不变形。5.2.2.1
在喷射器两端施加6.0N·m的扭转扭矩，5s后喷射器应不变形。5.2.2.2
5.2.2.3在喷射器纵轴两端同时施加4.0N·m的弯曲力矩，30s后喷射器应不变形。5.2.3耐振动性能
振动试验后，零部件应无损坏，紧固件无松动、脱落现象。5.2.4耐压性能
喷射器内部应能承受1.5倍的最大工作压力历时1min，试验中喷射器无变形、破裂现象。5.2.5耐盐雾性能
盐雾试验结束后，喷射器外表面干净、无腐蚀痕迹。5.2.6耐工业溶剂性能
耐工业溶剂试验结束后，喷射器无腐蚀痕迹、裂纹、变色等异常现象。5.2.7喷雾性能
5.2.7.1喷射器喷出的试验介质在规定的贯穿长度范围内应成雾状，不应有连续的柱状。5.2.7.2在规定的位置处收集喷雾液滴，其中50%喷雾液滴的直径应小于50μm5.2.8喷射锥角
额定工作压力下喷射器的喷射锥角偏差应不超过土3°，喷射锥角允许按供应商与用户的协议进行规定。
5.2.9清洁度
喷射器的清洁度限值为：每支杂质质量不大于3.5mg，杂质颗粒的最大尺寸不得大于喷孔直径的1/2。
流量一致性
5.2.10.1喷射器的流量一致性偏差S应不超过土3%。5.2.10.2
喷射器的流量一致性偏差S可按公式（4）计算。=2mx(或0mn)-2×100%
式中：
样本中的最大尿素溶液流量，单位为毫克每秒（mg/s）；Qmin—样本中的最小尿素溶液流量，单位为毫克每秒（mg/s)；Q—样本中的平均尿素溶液流量，单位为毫克每秒（mg/s)。6试验方法
6.1无空气辅助式尿素溶液用喷射器的试验方法6.1.1试验条件
JB/T11880.5—2014
（4）
6.1.1.1除非有特殊的规定，喷射器的试验按GB/T25363规定的要求，应在如下环境条件下进行；环境温度为20℃～30℃；相对湿度为25%65%：气压为101.3kPa士5kPa。6.1.1.2试验用的车用尿素溶液按ISO22241-1的规定执行。6.1.2试验仪器
应经过法定计量检验部门检定合格，并在有效期内。6.1.3外观、尺寸检验
喷射器的外观质量和标志采用目测和手感法进行检查。尺寸采用通用量具或专用量具进行检测。6.1.4强度试验
轴向抗压试验
6.1.4.1.1
将喷射器总成安装在试验台上，对喷射器施加600N压力，时间为60s。6.1.4.1.2
6.1.4.1.3
观察喷射器是否变形。
然后进行6.1.10和6.1.15规定的试验。6.1.4.2
扭曲强度试验
6.1.4.2.1
6.1.4.2.2
6.1.4.2.3
将喷射器总成安装在扭曲试验台上，对喷射器总成施加6.0N·m扭矩，时间为5s。观察喷射器是否变形。
然后进行6.1.10和6.1.15规定的试验。弯曲强度试验
6.1.4.3.1
6.1.4.3.2
6.1.4.3.3
将喷射器总成安装在弯曲力矩试验台上，对喷射器总成施加4.0N·m的弯曲力矩，时间为30s。观察喷射器是否变形。
然后进行6.1.10和6.1.15规定的试验。6.1.5
耐振动试验
按GB/T2423.10的规定，将喷射器总成按正常安装位置固定在振动试验台上，进行X、Y、Z6.1.5.1
JB/T11880.5—2014
三个方向的正弦振动试验。
6.1.5.2在10Hz～2000Hz随机变频、30g加速度条件下，纵向、横向振动48h。6.1.5.3试验结束后，观察喷射器总成的零件有无松动现象；然后进行6.1.10和6.1.15规定的试验。6.1.6耐压试验
将喷射器进口与水压试验台相连，启动试验台将压力缓升至最大工作压力的1.5倍，保持1min。6.1.6.2
观察喷射器有无变形和破裂现象。试验结束后，然后进行6.1.10和6.1.15规定的试验。6.1.6.3
6.1.7耐盐雾试验
按GB/T10125的规定进行耐盐雾试验。6.1.7.2将喷射器总成放置在盐雾箱内进行连续96h耐盐雾（质量分数为5%的氯化钠溶液）试验。6.1.8耐工业溶剂试验
按GB/T2423.30中相应试验方法的规定进行。6.1.8.2推荐试剂为车用尿素溶液、制动液、发动机油、柴油或玻璃清洗剂。试验用化学试剂由供应商和用户协商确定。
6.1.8.3试剂温度为20℃～30℃，喷射器浸入试剂保持24h。6.1.9耐电压性能试验
6.1.9.112V系统
在喷射器的电磁阀输入端输入24V土0.5V的电压，持续60s。6.1.9.224V系统
在喷射器的电磁阀输入端输入36V土0.5V的电压，持续60s。6.1.10密封性试验
6.1.10.1将喷射器的进口连接到气压试验台上，压力设定为喷射器最大工作压力的1.5倍，保持时间为1min。
6.1.10.2观察压力表读数变化，记录泄露量。6.1.11
自由跌落试验
按GB/T2423.8的规定进行。
对喷射器总成进行高度为1m的自由跌落试验，重复三次。6.1.11.3试验结束后，进行6.1.10和6.1.15规定的试验。6.1.127
耐久性试验
试剂为车用尿素溶液，温度为20℃～30℃。随机抽取5支喷射器样本。6.1.12.1
将喷射器总成安装在耐久测试仪上，设定占空比为50%，进行100×10°次喷射。6.1.12.2
6.1.12.3试验中允许喷射器工作有中断，但每次连续工作时间应不小于4h。6.1.12.4试验结束后，进行6.1.10和6.1.15规定的试验。
