【其他行业标准】 电除尘用高压整流变压器

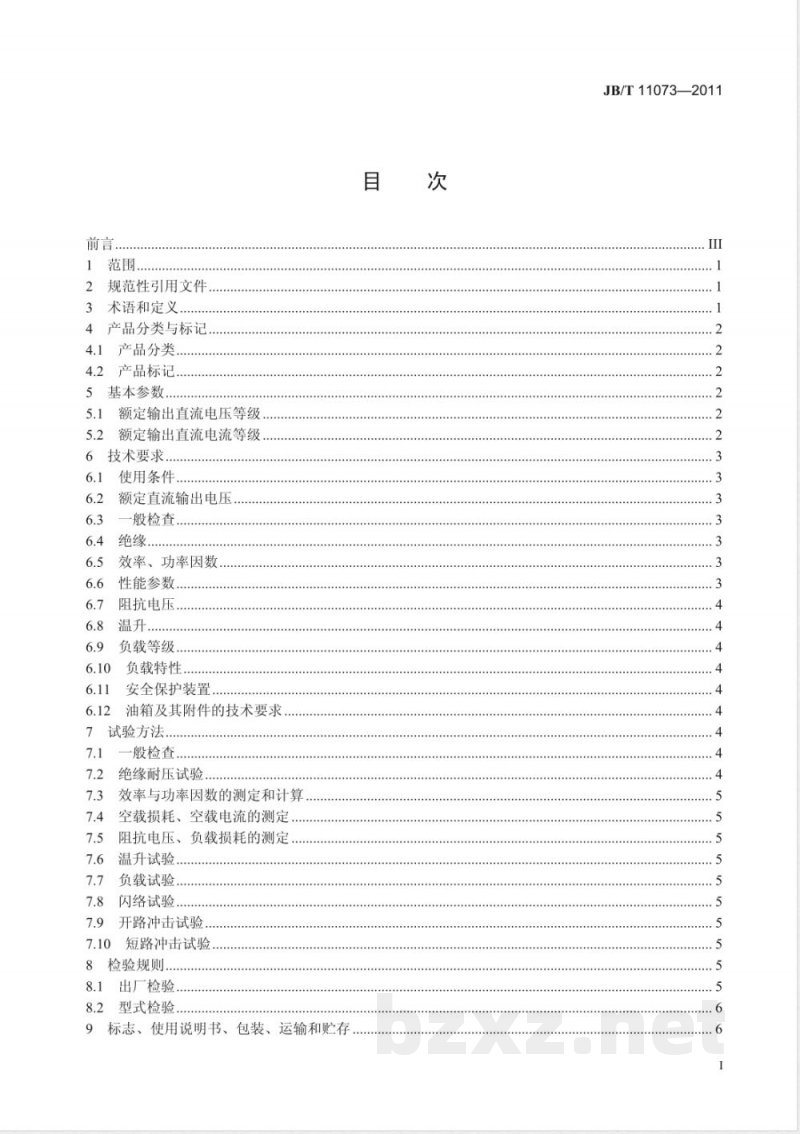

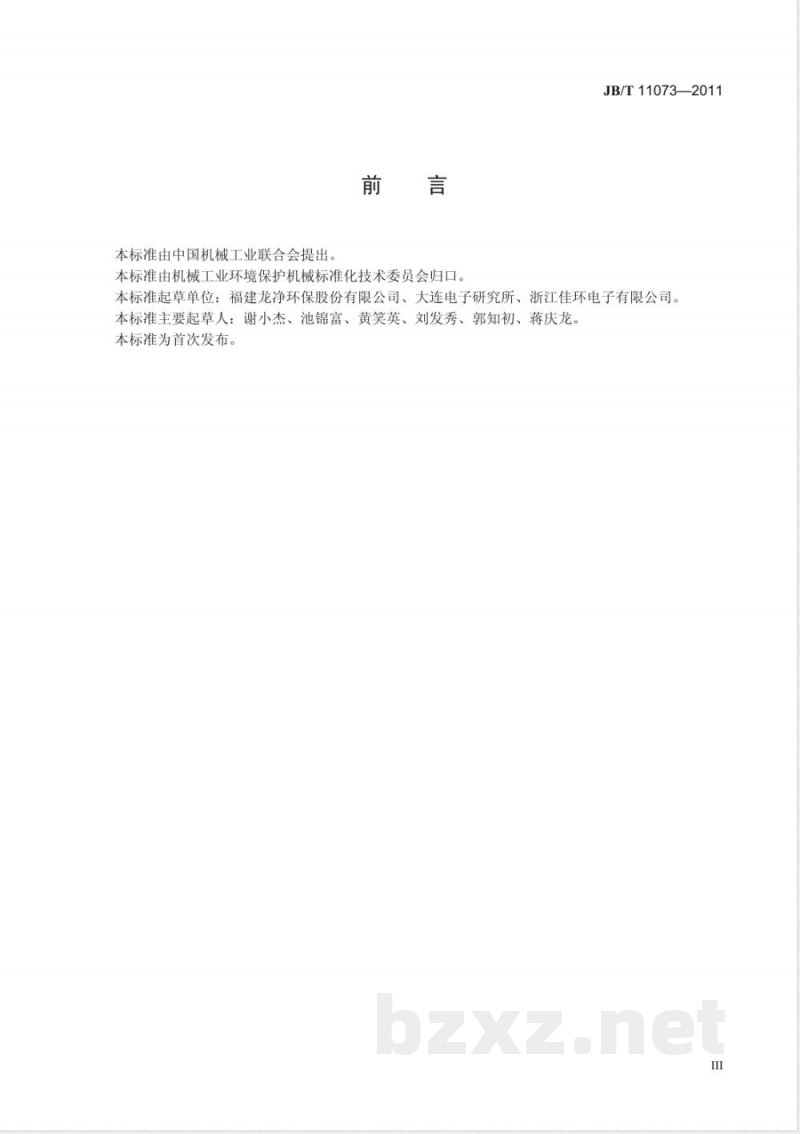

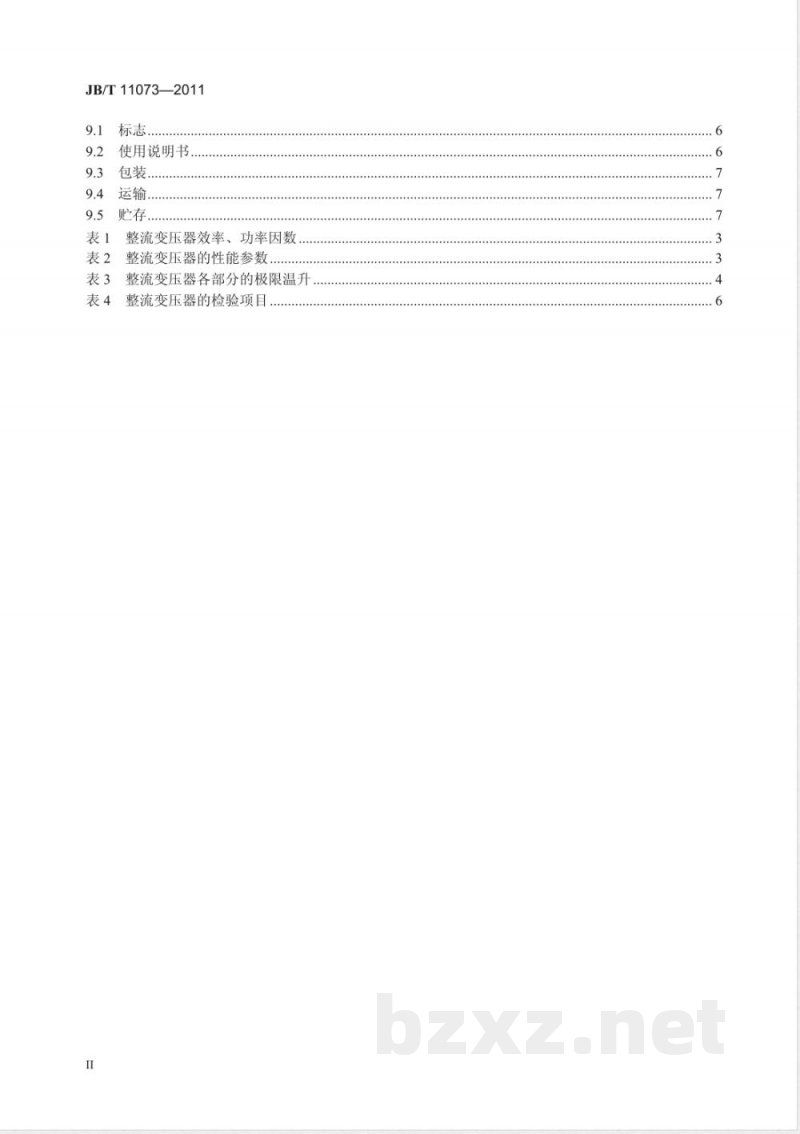

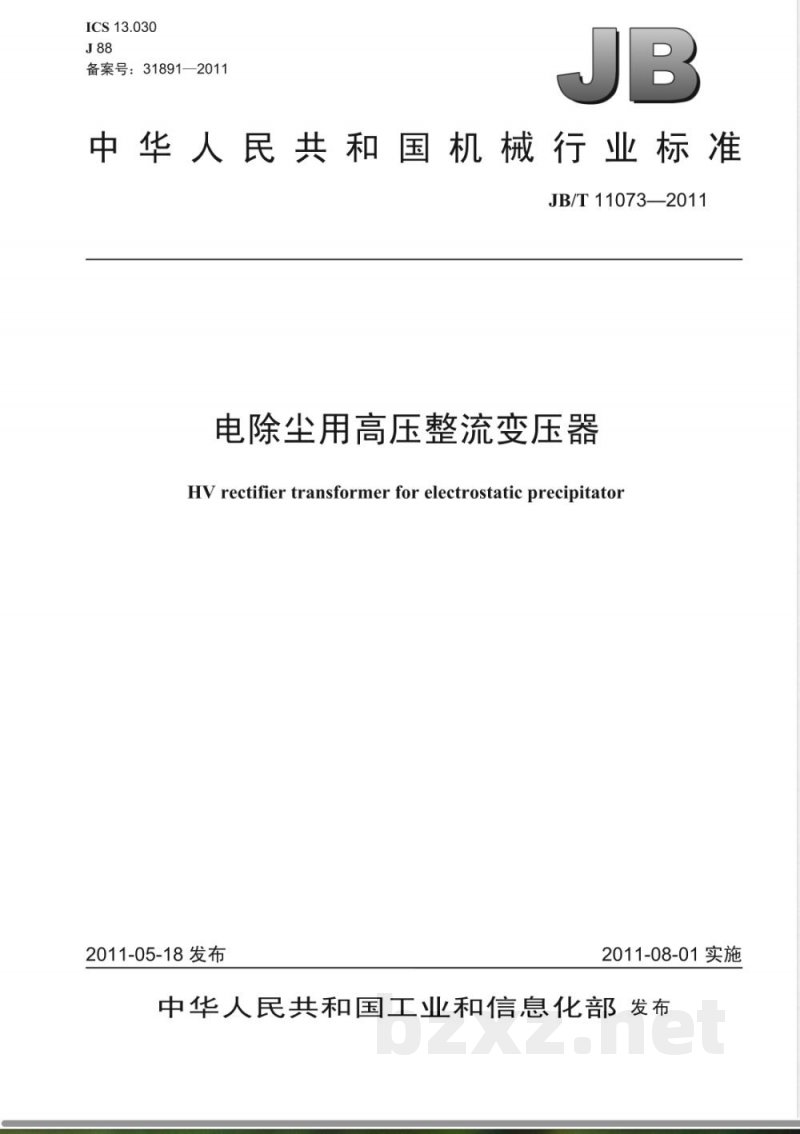

ICS 13.030 J88 备案号：31891—2011 JB 中华人民共和国机械行业标准 JB/T 11073—2011 电除尘用高压整流变压器 HV rectifier transformer for electrostatic precipitator 2011-05-18发布 2011-08-01实施 中华人民共和国工业和信息化部发布 前言 本标准由中国机械工业联合会提出。 本标准由机械工业环境保护机械标准化技术委员会归口。 本标准起草单位：福建龙净环保股份有限公司、大连电子研究所、浙江佳环电子有限公司。 本标准主要起草人：谢小杰、池锦富、黄笑英、刘发秀、郭知初、蒋庆龙。 本标准为首次发布。 1 范围 本标准规定了油浸式电除尘用单相工频高压整流变压器（以下简称整流变压器）的术语和定义、产品分类、基本参数、技术要求、试验方法、检验规则以及标志、包装、运输和贮存。 本标准适用于油浸式电除尘用单相工频高压整流变压器。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡注日期的引用文件，仅注日期版本适用；凡不注日期的引用文件，其最新版本适用。 GB/T 191 包装储运图示标志 GB/T 507—2002 绝缘油介电强度测定法 GB/T 2900.15 电工术语（变压器、互感器、调压器和电抗器） GB/T 3859.2 半导体变流器应用导则 GB/T 6388 运输包装收发货标志 GB/T 7595 运行中变压器油质量 GB/T 9969 工业产品使用说明书总则 GB/T 13306 标牌 GB/T 13384 机电产品包装通用技术条件 JB/T 5845—1991 高压静电除尘用整流设备试验方法 3 术语和定义 3.1 电除尘用高压整流变压器（HV rectifier transformer for electrostatic precipitator） 为除尘、除雾、除焦油、脱水等用途提供高压直流电的整流变压器。 3.2 闪络（flashover） 在阳极和阴极之间施加高压直流电时引起的气体局部击穿现象。 3.3 侧出式（side-drawn type） 高压输出端设置在油箱侧部的结构形式。 3.4 顶出式（top-drawn type） 高压输出端设置在油箱盖上部的结构形式。 3.5 模拟电场（simulated electric field） 由阳极系统和阴极系统组成的不带烟气的试验电场。 3.6 高压硅堆（HV silicon stack） 由多个硅整流二极管按一定方式组合而成的高压整流元件。 4 产品分类与标记 4.1 产品分类 4.2 产品标记 5 基本参数 5.1 额定输出直流电压等级 5.2 额定输出直流电流等级 6 技术要求 6.1 使用条件 6.2 额定直流输出电压 6.3 一般检查 6.4 绝缘要求 6.5 效率与功率因数 6.6 性能参数 6.7 阻抗电压 6.8 温升要求 6.9 负载等级 6.10 负载特性 6.11 安全保护装置 6.12 油箱及其附件技术要求 7 试验方法 7.1 一般检查 7.2 绝缘耐压试验 7.3 效率与功率因数测定与计算 7.4 空载损耗与空载电流测定 7.5 阻抗电压与负载损耗测定 7.6 温升试验 7.7 负载试验 7.8 闪络试验 7.9 开路冲击试验 7.10 短路冲击试验 8 检验规则 8.1 出厂检验 8.2 型式检验 9 标志、使用说明书、包装、运输和贮存 9.1 标志 9.2 使用说明书 9.3 包装 9.4 运输 9.5 贮存
