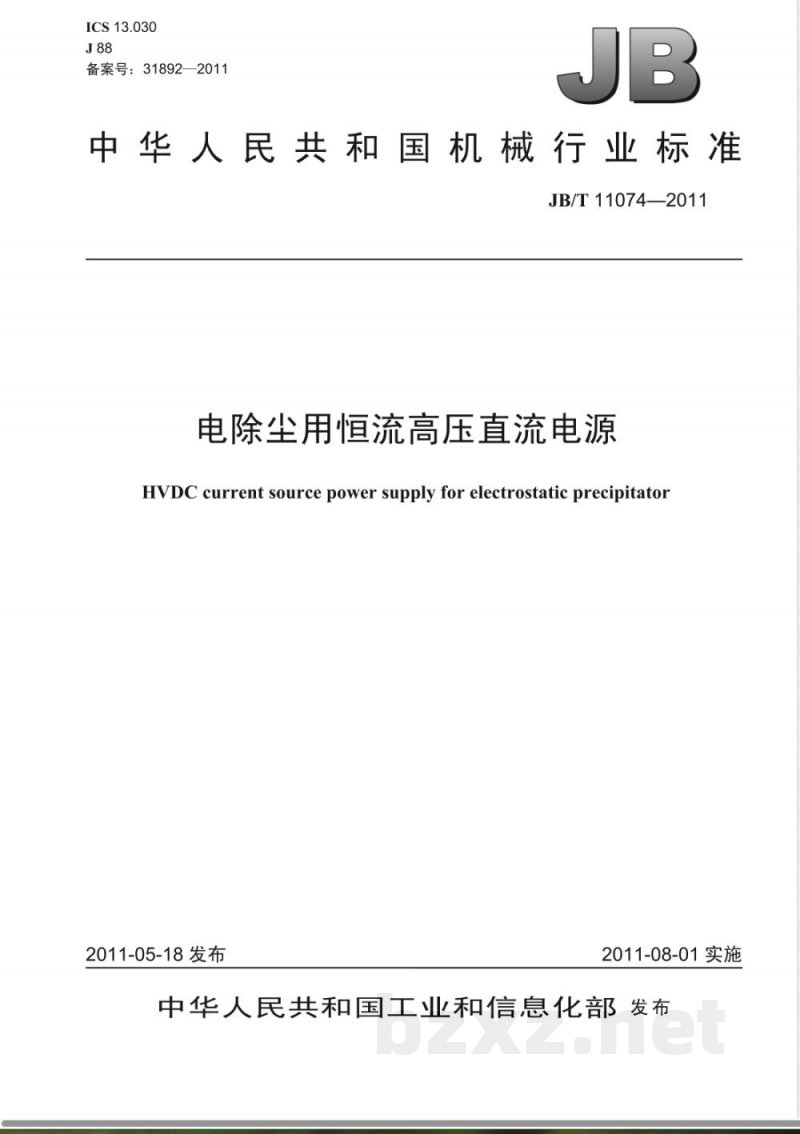

【其他行业标准】 电除尘用恒流高压直流电源

ICS13.030
备案号：31892—2011
中华人民共和国机械行业标准　JB/T11074—2011
电除尘用恒流高压直流电源
HVDC current source power supply for electrostatic precipitaton2011-05-18 发布
2011-08-01实施
中华人民共和国工业和信息化部发布前言

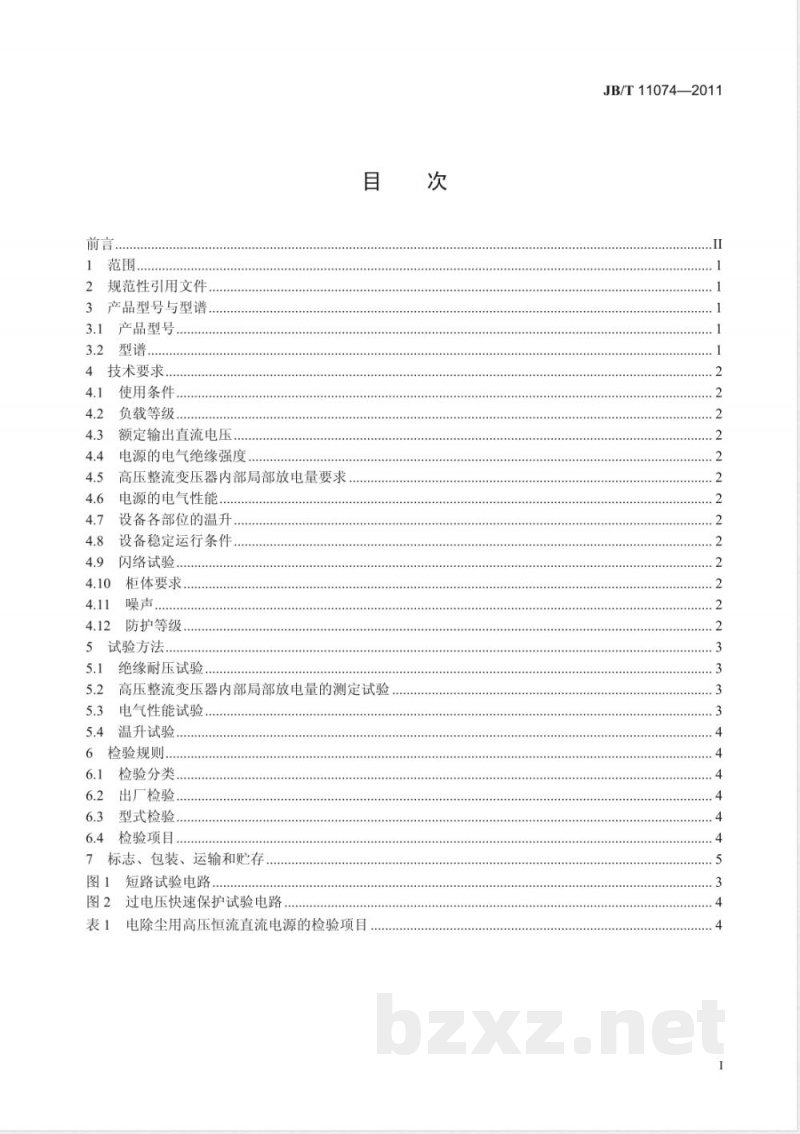

1范围．
2规范性引用文件.．
3产品型号与型谱.
3.1产品型号.
3.2型谱，
4技术要求..
使用条件.
负载等级..
额定输出直流电压，
电源的电气绝缘强度
高压整流变压器内部局部放电量要求电源的电气性能..
设备各部位的温升bzxz.net
设备稳定运行条件
闪络试验
柜体要求
噪声．
防护等级.
5试验方法
绝缘耐压试验
高压整流变压器内部局部放电量的测定试验电气性能试验
5.4温升试验
检验规则
检验分类..
出厂检验…
6.3型式检验..
6.4检验项目..．
7标志、包装、运输和贮存
短路试验电路...
过电压快速保护试验电路
电除尘用高压恒流直流电源的检验项目表1
....EAAA
JB/T11074—2011
......
JB/T11074—2011

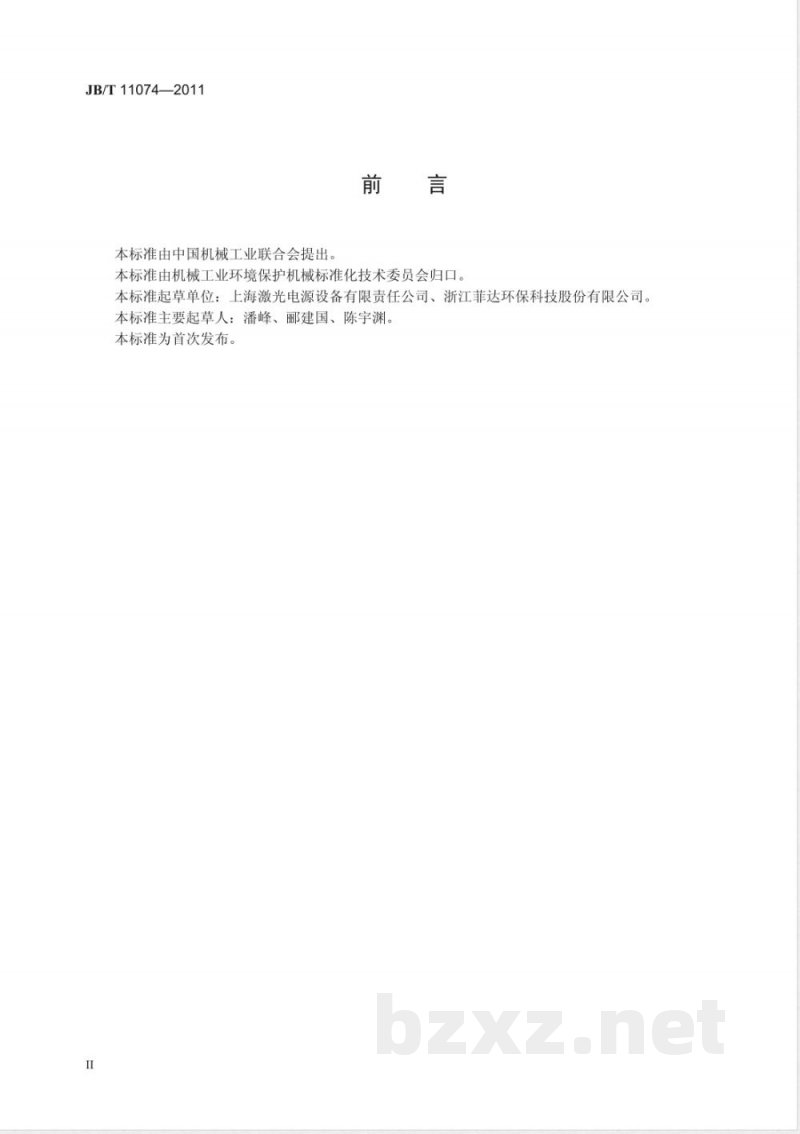

本标准由中国机械工业联合会提出前言
本标准由机械工业环境保护机械标准化技术委员会归口。本标准起草单位：上海激光电源设备有限责任公司、浙江菲达环保科技股份有限公司。本标准主要起草人：潘峰、郦建国、陈宇渊。本标准为首次发布。

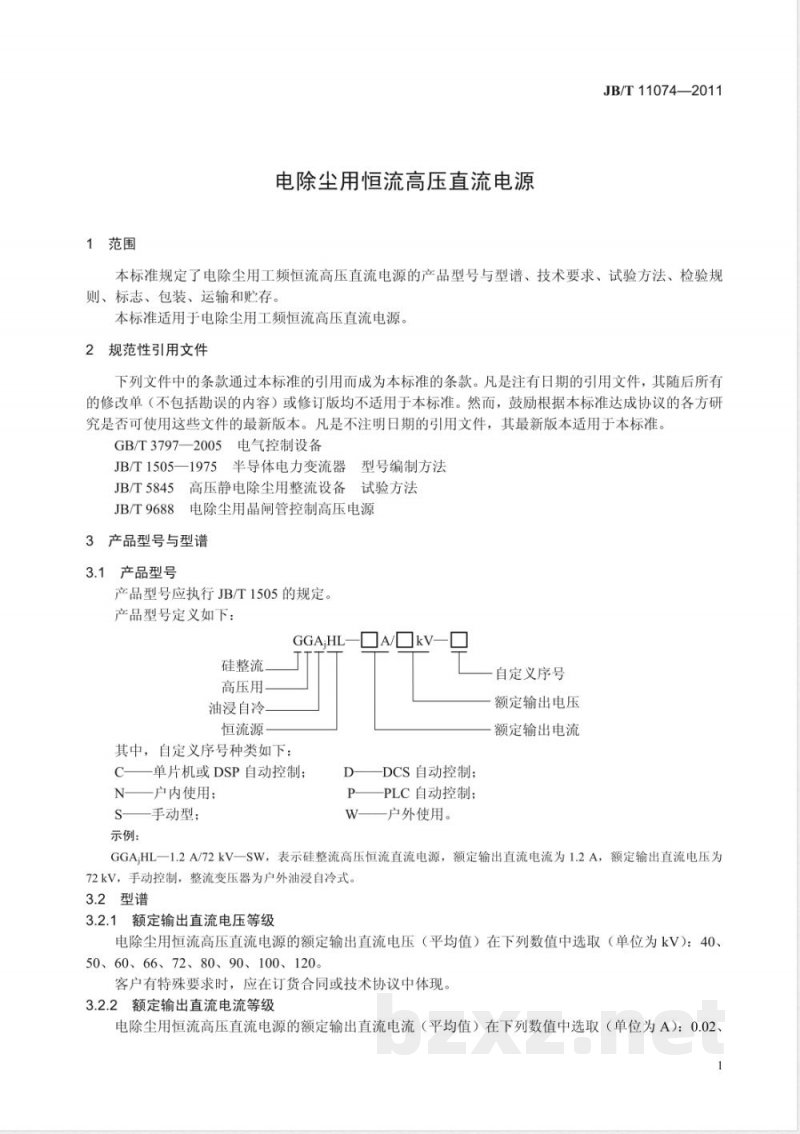

1范围
电除尘用恒流高压直流电源
JB/T11074—2011
本标准规定了电除尘用工频恒流高压直流电源的产品型号与型谱、技术要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于电除尘用工频恒流高压直流电源。2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注有日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准。然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注明日期的引用文件，其最新版本适用于本标准。GB/T3797—2005电气控制设备
JB/T1505—1975半导体电力变流器型号编制方法JB/T5845高压静电除尘用整流设备试验方法JB/T9688电除尘用晶闸管控制高压电源3产品型号与型谱
3.1产品型号
产品型号应执行JB/T1505的规定。产品型号定义如下：
GGAHL—A/kV—
硅整流，
高压用，
油浸自冷
恒流源
其中，自定义序号种类如下：
C—一单片机或DSP自动控制;
N——户内使用；
S—手动型；
示例：
-DCS自动控制；
-PLC自动控制；
W——户外使用。
自定义序号
额定输出电压
额定输出电流
GGA;HL一1.2A/72kV一SW，表示硅整流高压恒流直流电源，额定输出直流电流为1.2A，额定输出直流电压为72kV，手动控制，整流变压器为户外油浸自冷式。3.2型谱
3.2.1额定输出直流电压等级
电除尘用恒流高压直流电源的额定输出直流电压（平均值）在下列数值中选取（单位为kV）：40、50、60、66、72、80、90、100、120。客户有特殊要求时，应在订货合同或技术协议中体现。3.2.2额定输出直流电流等级
电除尘用恒流高压直流电源的额定输出直流电流（平均值）在下列数值中选取（单位为A）：0.02、JB/T11074—2011
0.05、0.1、0.15、0.2、0.25、0.3、0.4、0.5、0.6、0.7、0.8、1.0、1.2、1.4、1.6、1.8、2.0。客户有特殊要求时，应在订货合同或技术协议中体现。4技术要求
4.1使用条件
按照JB/T9688中的规定。
4.2负载等级
按照JB/T9688中的规定。
4.3额定输出直流电压
电除尘用恒流高压直流电源的额定输出直流电压应符合3.2.1的要求。4.4电源的电气绝缘强度
按照JB/T9688中的规定。
4.5高压整流变压器内部局部放电量要求高压整流变压器在0.9倍额定输出直流电压下，其内部的局部放电量不大于1000pC。4.6电源的电气性能
4.6.1开路性能
将高压整流变压器输出端开路，用调压器输入交流电压时，使其输出电压不小于额定输出直流电压的1.5倍，开路运行1min，不应有击穿、闪络或异常响声。4.6.2短路性能
电源在负载情况下，高压整流变压器输出端允许瞬态短路（闪络）或稳态短路，而设备中任何元件不应损坏。在额定输出电流稳态短路时，电源输入电流不大于额定输入电流的10%；电源输出电流不大于额定输出电流的115%。
4.6.3调节电流方式
电源电流调节采用步进调节方式。4.6.4电源的过电压快速保护及跳闸报警功能当负载开路或运行电压高于过电压保护设定值时，电源过电压快速保护，设备中任何元件不应损坏，且应能跳闸并发出报警。
4.6.5电源的功率因数
在负载等级使用条件下，电源的功率因数≥0.90。4.6.6电源的冲击
按照JB/T5845中的规定。
4.7设备各部位的温升
按照JB/T9688中的规定。
4.8设备稳定运行条件
设备应在额定输出直流电压、额定输出直流电流的情况下稳定运行（各种过电压保护器件按设定要求整定)。
4.9闪络试验
按照JB/T9688中的规定。
4.10柜体要求
按照JB/T9688中的规定。
4.11噪声
设备的噪声应符合GB/T3797—2005中4.5.3的规定。4.12防护等级
按照JB/T9688中的规定。
5试验方法
5.1绝缘耐压试验
按照JB/T5845中的规定。
5.2高压整流变压器内部局部放电量的测定试验JB/T11074—2011
将高压整流变压器与局部放电测试仪按其要求连接。高压整流变压器输出端开路，用调压器送电，以3kV/s升压速度升压，至高压整流变压器的输出电压为0.9倍额定输出直流电压时，运行5min，并测量局部放电值，其结果应符合4.5的要求。5.3电气性能试验
5.3.1开路试验
将变压器的输出端开路，用调压器送电，以3kV/s左右的升压速度缓慢上升交流电压，至变压器的输出电压为额定输出直流电压的1.5倍，运行1min。其结果应符合4.6.1的要求，5.3.2短路试验
5.3.2.1试验电路
试验电路如图1所示。
高压整流
恒流控制柜
K1和K2表示同一高压隔离开关的两种不同状态。变压器
图1短路试验电路
5.3.2.2瞬态短路试验
在额定输出直流电压和额定输出直流电流条件下，用高压隔离开关由K1状态操作至K2状态时，高压隔离开关将负载电阻R短路，反复次数不低于10次。每次短路撤去后，全部仪表示数都应恢复原态。试验后，电源正常工作。
5.3.2.3稳态短路试验
在K2状态下，高压隔离开关将高压整流变压器输出端对地短路。恒流高压直流电源工作在额定输出直流电流状态时，测量输出电流I。、输入电流I和输入电压Ui。然后将高压隔离开关操作至K1状态接通负载电阻RL，再测出上述电流和电压。根据测试数据，按照公式（1）、公式（2）计算：Z.IRt =0 ×UIR =R ×100% ..
I。IR=R
U:IR=0
IIRL=0UIRL=R
×100%·
式中：
额定输出电压/额定输出电流；
U:IR=0
电源输出电流系数（稳态短路），应符合4.6.2的要求，即K。≤115%；(1)
JB/T11074—2011
电源输入电流系数（稳态短路），应符合4.6.2的要求，即K≤10%。5.3.3负载试验
按照JB/T5845中的规定。
5.3.4过电压快速保护及跳闸、报警功能试验5.3.4.1试验电路
试验电路如图2所示。
恒流控制柜
高压整流
变压器
K1和K2表示同一高压隔离开关的两种不同状态。图2过电压快速保护试验电路
5.3.4.2电源开路保护试验
在K1状态下，正常操作恒流高压直流电源，电源过电压快速保护，其结果应符合4.6.4的要求。5.3.4.3电源动态开路保护试验
恒流高压直流电源工作在额定状态下，高压隔离开关由K2状态操作至K1状态，电源过电压快速保护，其结果应符合4.6.4的要求。5.3.5电源效率和功率因数的测定和计算按照JB/T5845中的规定。
5.3.6冲击保护试验
按照JB/T5845中的规定。
5.4温升试验
按照JB/T5845中的规定。
6检验规则
检验分类
按照JB/T9688中的规定。
6.2出厂检验
按照JB/T9688中的规定。
6.3型式检验
按照JB/T9688中的规定。
6.4检验项目
电除尘用恒流高压直流电源的型式检验和出厂检验项目见表1。表1电除尘用恒流高压直流电源的检验项目序号
负载检验
耐压检验
检验项目
型式检验
出厂检验
“要求”的
章条号
“检验方法”
的章条号
检验项目
高压整流变压器内部局部放电量的检验开路检验
电源效率和功率因数的测定和计算冲击、短路及保护检验
a）短路检验
表1（续）
b）过电压快速保护及跳闸、主
报警功能检验
c）负载冲击检验
d）高压整流变压器-
导一次侧分、合闸的开路冲击、短路冲击检验
温升检验
标志、食
包装、运输和贮存
按照JB/T9688中的规定
型式检验
出厂检验
JB/T11074—2011
“要求”的
章条号
“检验方法”
的章条号
中华人民共和
机械行业标准
电除尘用恒流高压直流电源
JB/T11074—2011
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm·0.5印张·15千字2011年10月第1版第1次印刷
定价：12.00元
书号：15111·10022
