【其他行业标准】 仓式滚筒翻堆机

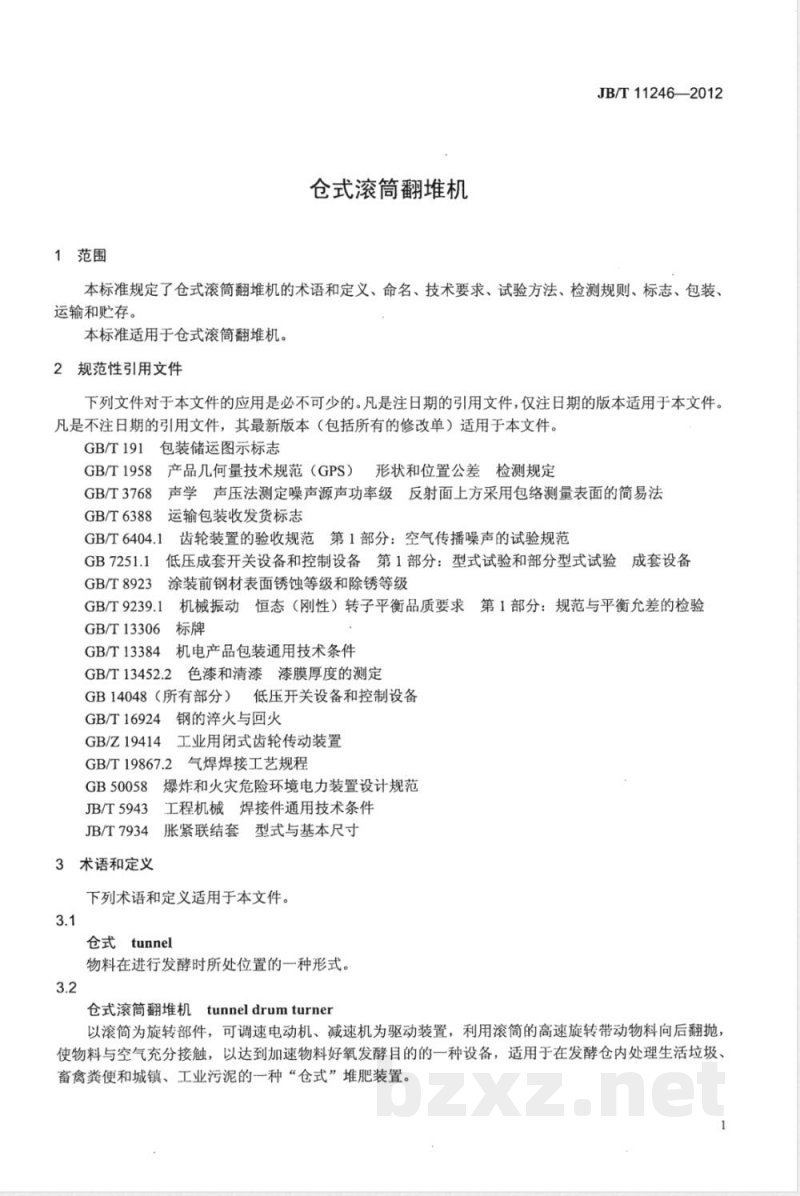

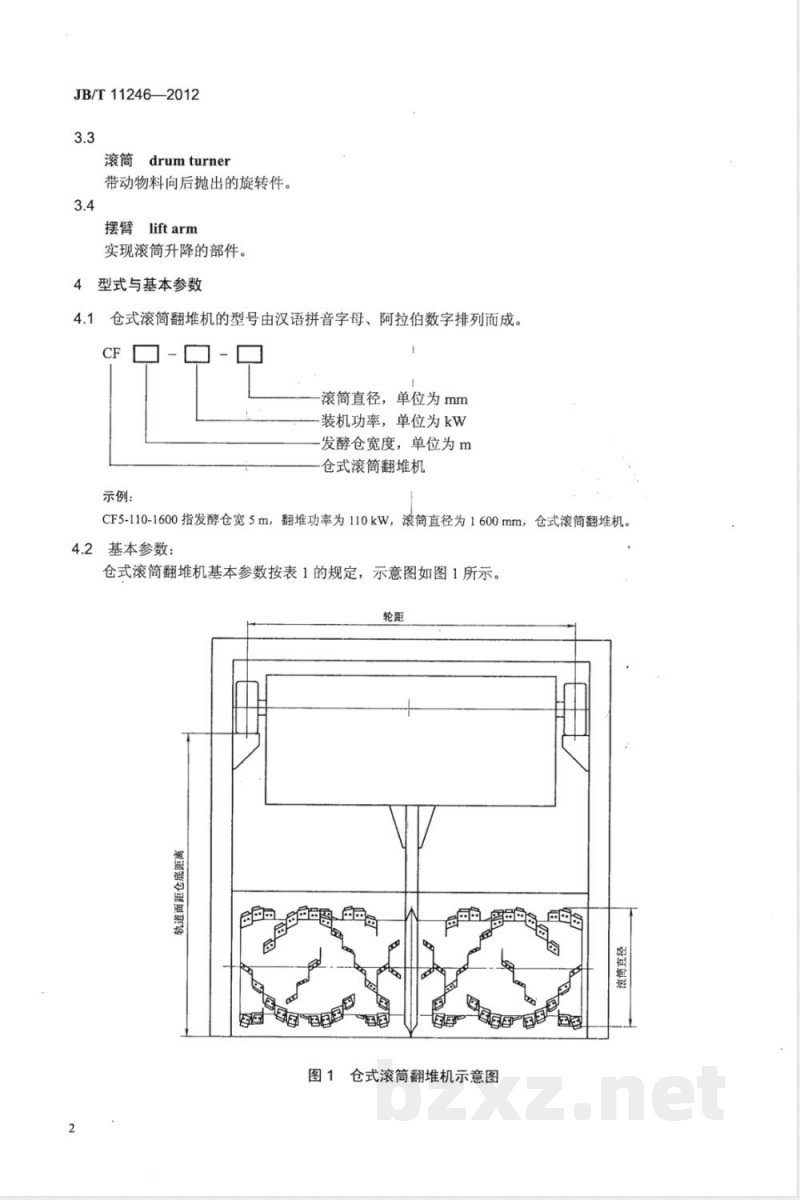

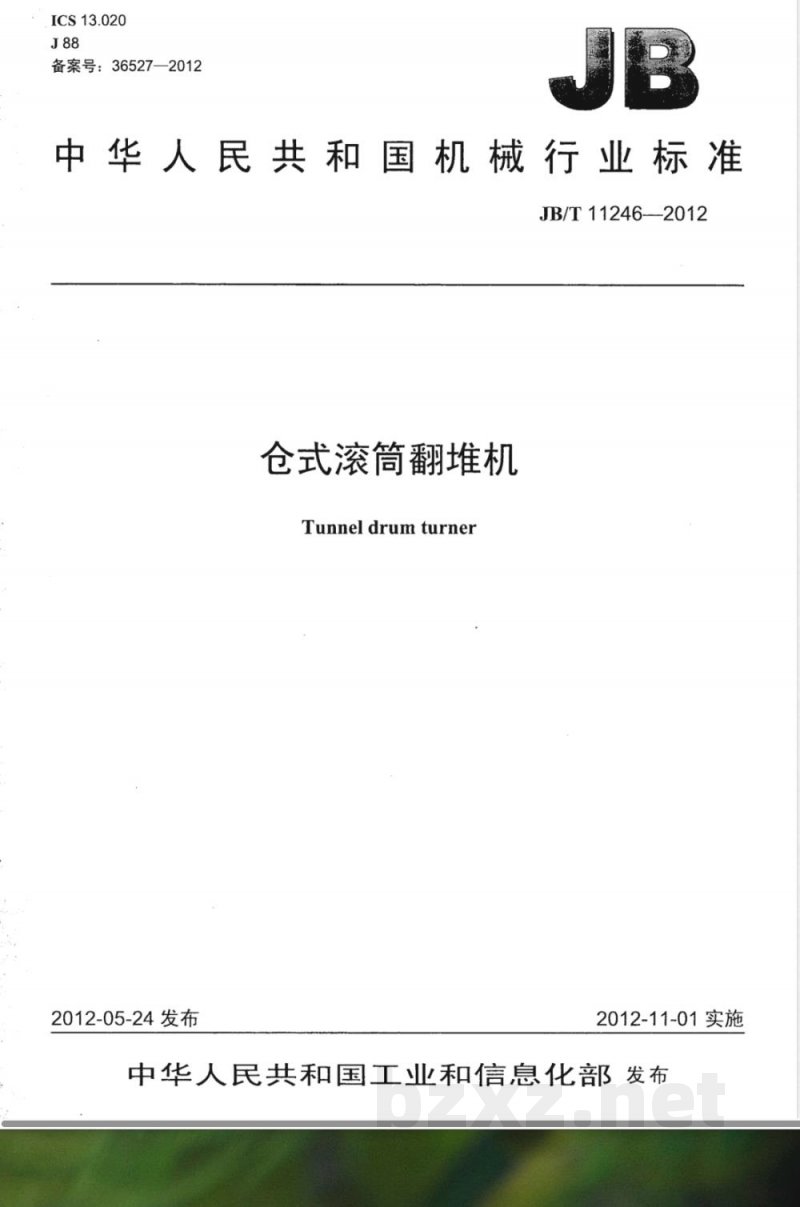

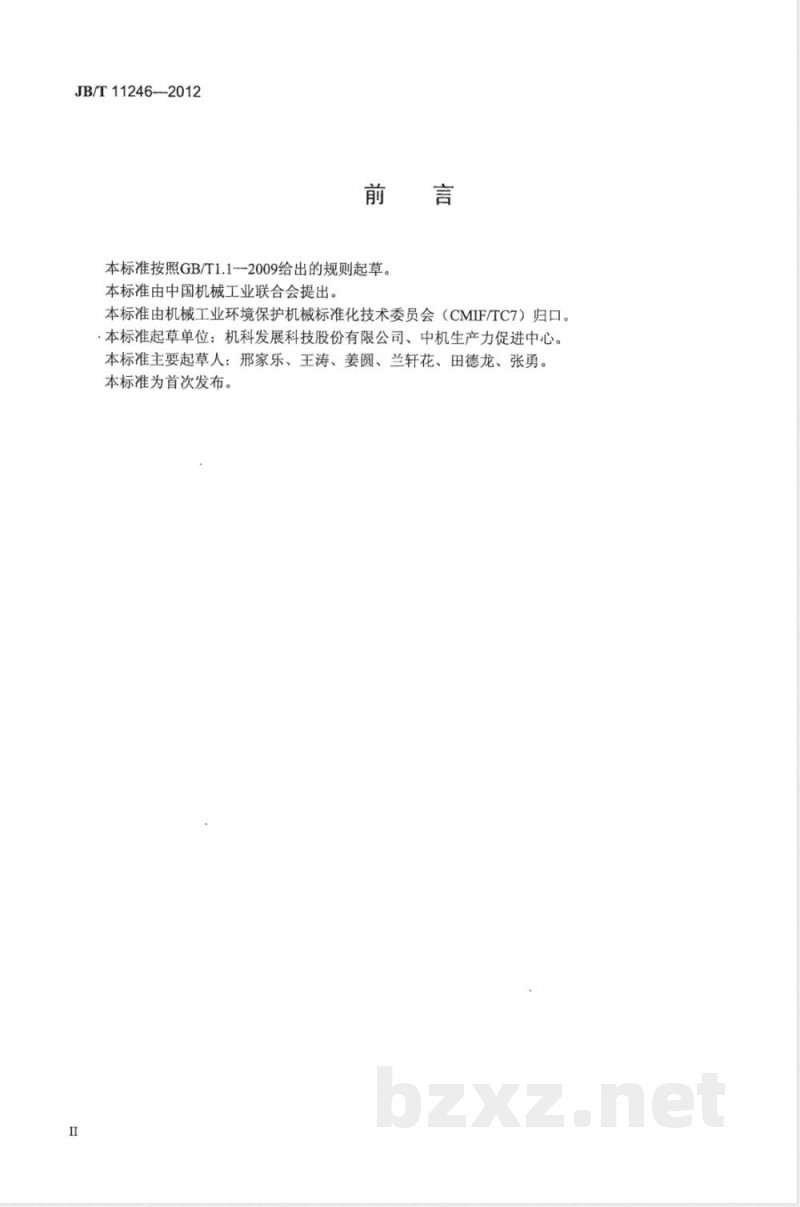

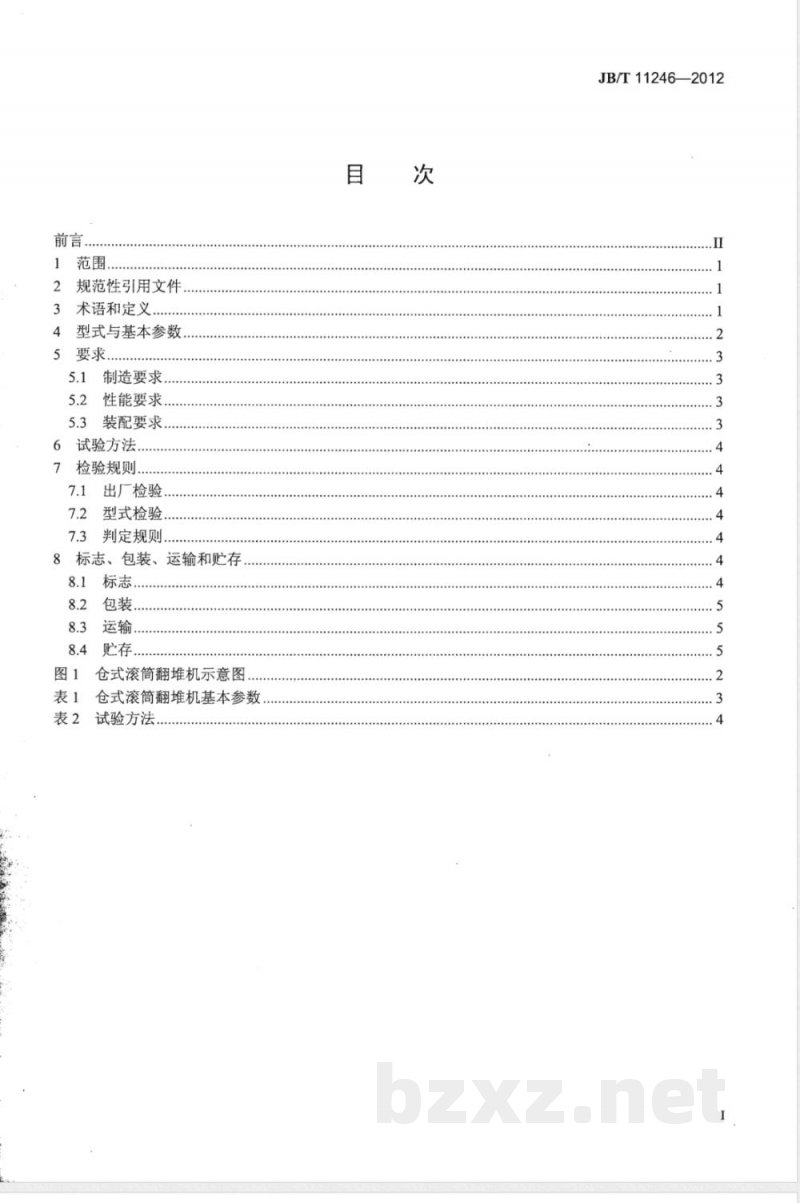

ICS 13.020 J88 备案号：36527—2012 JB 中华人民共和国机械行业标准 JB/T 11246—2012 仓式滚筒翻堆机 Tunnel drum turner 2012-05-24发布 2012-11-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由机械工业环境保护机械标准化技术委员会（CMIF/TC7）归口。 本标准起草单位：机科发展科技股份有限公司、中机生产力促进中心。 本标准主要起草人：邢家乐、王涛、姜圆、兰轩花、田德龙、张勇。 本标准为首次发布。 目 次 1 范围 2 规范性引用文件 3 术语和定义 4 型式与基本参数 5 要求 6 试验方法 7 检验规则 8 标志、包装、运输和贮存 1 范围 本标准规定了仓式滚筒翻堆机的术语和定义、命名、技术要求、试验方法、检验规则以及标志、包装、运输和贮存。 本标准适用于仓式滚筒翻堆机。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用。 GB/T 191 包装储运图示标志 GB/T 1958 产品几何量技术规范（GPS）形状和位置公差检测规定 GB/T 3768 声学 声压法测定噪声源声功率级 GB/T 6388 运输包装收发货标志 GB/T 6404.1 齿轮装置验收规范 GB 7251.1 低压成套开关设备和控制设备 GB/T 8923 涂装前钢材表面锈蚀等级和除锈等级 GB/T 9239.1 机械振动 恒态（刚性）转子平衡品质要求 GB/T 13306 标牌 GB/T 13384 机电产品包装通用技术条件 GB/T 13452.2 漆膜厚度测定 GB 14048（所有部分）低压开关设备和控制设备 GB/T 16924 钢的淬火与回火 GB/Z 19414 工业用闭式齿轮传动装置 GB/T 19867.2 气焊焊接工艺规程 GB 50058 爆炸和火灾危险环境电力装置设计规范 JB/T 5943 工程机械焊接件通用技术条件 JB/T 7934 胀紧联结套型式与基本尺寸 3 术语和定义 3.1 仓式（tunnel） 物料在进行发酵时所处的一种空间形式。 3.2 仓式滚筒翻堆机（tunnel drum turner） 以滚筒为旋转部件，通过可调速电动机和减速机驱动，利用滚筒高速旋转将物料向后翻抛，使物料与空气充分接触，从而加速好氧发酵的一种设备，适用于生活垃圾、畜禽粪便及城镇、工业污泥等堆肥处理。 3.3 滚筒（drum） 带动物料翻抛运动的旋转部件。 3.4 摆臂（lift arm） 用于实现滚筒升降的机构部件。 4 型式与基本参数 4.1 型号表示方法 仓式滚筒翻堆机型号由汉语拼音字母与阿拉伯数字组成： CF—发酵仓宽度（m）—装机功率（kW）—滚筒直径（mm） 示例：CF5-110-1600表示发酵仓宽5m，装机功率110kW，滚筒直径1600mm的仓式滚筒翻堆机。 4.2 基本参数 仓式滚筒翻堆机基本参数见表1。 （表1为不同仓宽、功率、滚筒直径及运行参数组合，包括行走速度、滚筒转速等技术范围参数） 5 要求 5.1 制造要求 仓式滚筒翻堆机应符合本标准要求，并按规定程序批准的图样及技术文件制造。
