【其他行业标准】 拖拉机外观质量要求

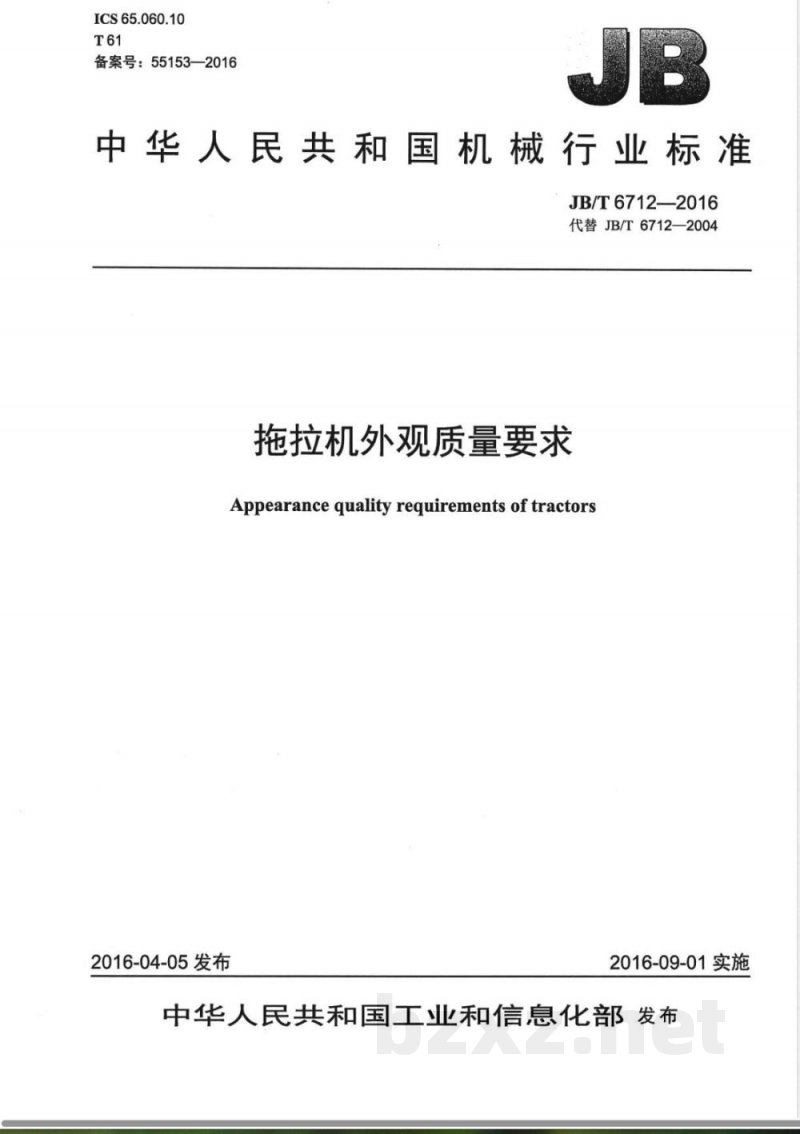

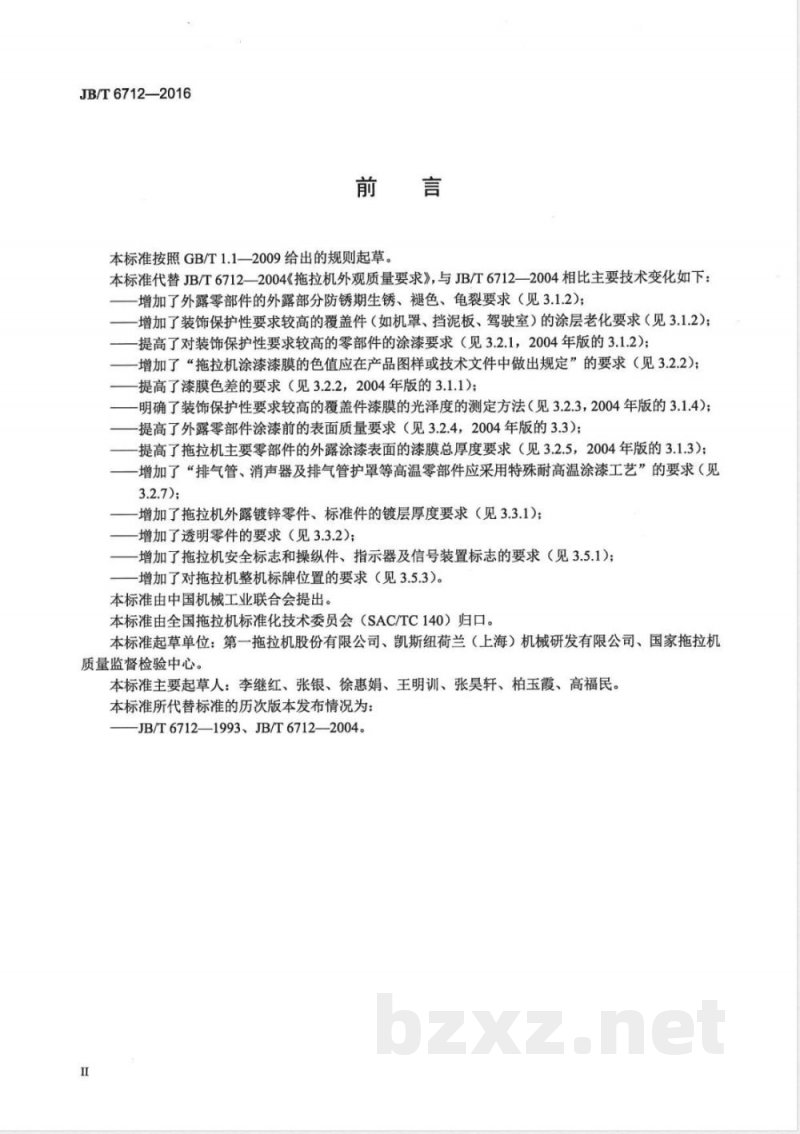

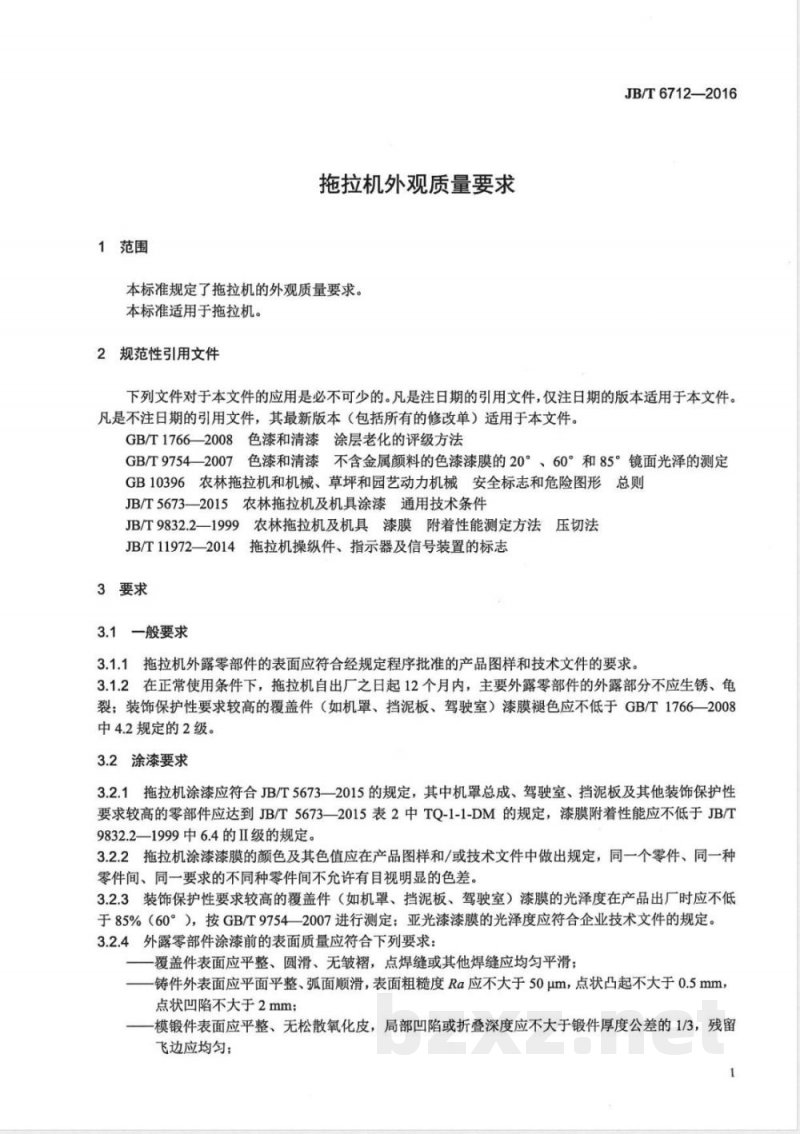

ICS 65.060.10 T61 备案号：55153-2016 JB/T 6712-2016 中华人民共和国机械行业标准 拖拉机外观质量要求 Appearance quality requirements of tractors 2016-04-05 发布 2016-09-01 实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T 1.1-2009给出的规则起草。 本标准代替JB/T 6712-2004《拖拉机外观质量要求》，与2004版相比主要技术变化包括：增加外露零部件防锈及老化要求，提高涂漆及漆膜色差要求，明确光泽度测定方法，提高表面质量及漆膜厚度要求，增加高温零部件耐高温涂漆要求，增加镀锌零件及透明零件要求，增加安全标志及整机标牌位置要求等。 本标准由中国机械工业联合会提出。 本标准由全国拖拉机标准化技术委员会（SAC/TC140）归口。 本标准起草单位：第一拖拉机股份有限公司、凯斯纽荷兰（上海）机械研发有限公司、国家拖拉机质量监督检验中心。 本标准主要起草人：李继红、张银、徐惠娟等。 1 范围 本标准规定了拖拉机的外观质量要求。 本标准适用于拖拉机。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。 GB/T 1766-2008 色漆和清漆涂层老化评级方法 GB/T 9754-2007 色漆和清漆镜面光泽测定方法 GB 10396 农林拖拉机安全标志和危险图形总则 JB/T 5673-2015 农林拖拉机及机具涂漆通用技术条件 JB/T 9832.2-1999 漆膜附着性能测定方法 JB/T 11972-2014 拖拉机操纵件及信号装置标志 3 要求 3.1 一般要求 3.1.1 拖拉机外露零部件表面应符合产品图样及技术文件要求。 3.1.2 在正常使用条件下，自出厂之日起12个月内，主要外露零部件不应生锈或龟裂；装饰性覆盖件漆膜褪色应不低于GB/T 1766-2008中2级要求。 3.2 涂漆要求 3.2.1 涂漆应符合JB/T 5673-2015规定，机罩、驾驶室、挡泥板等重要部件应达到TQ-1-1-DM等级要求，漆膜附着性能不低于I级。 3.2.2 漆膜颜色及色值应在技术文件中规定，同类零件之间不应有明显色差。 3.2.3 装饰性覆盖件漆膜光泽度出厂时不低于85%（60°法测定），亚光漆按企业标准执行。 3.2.4 外露零部件涂漆前表面应平整、无缺陷，铸件表面粗糙度Ra不大于50μm。 3.3 镀锌及透明件要求 拖拉机外露镀锌零件及标准件应满足规定的镀层厚度要求；透明零件应符合相关质量要求。 3.4 外露管线要求 外露管线应排列整齐、固定可靠，不应影响整机外观及安全性。 3.5 标志要求 拖拉机应设置安全标志及操纵件、指示器标志；整机标牌位置应符合设计及标准规定。
