【其他行业标准】 氟化铝化学分析方法和物理性能测定方法 第17部分:流动性的测定

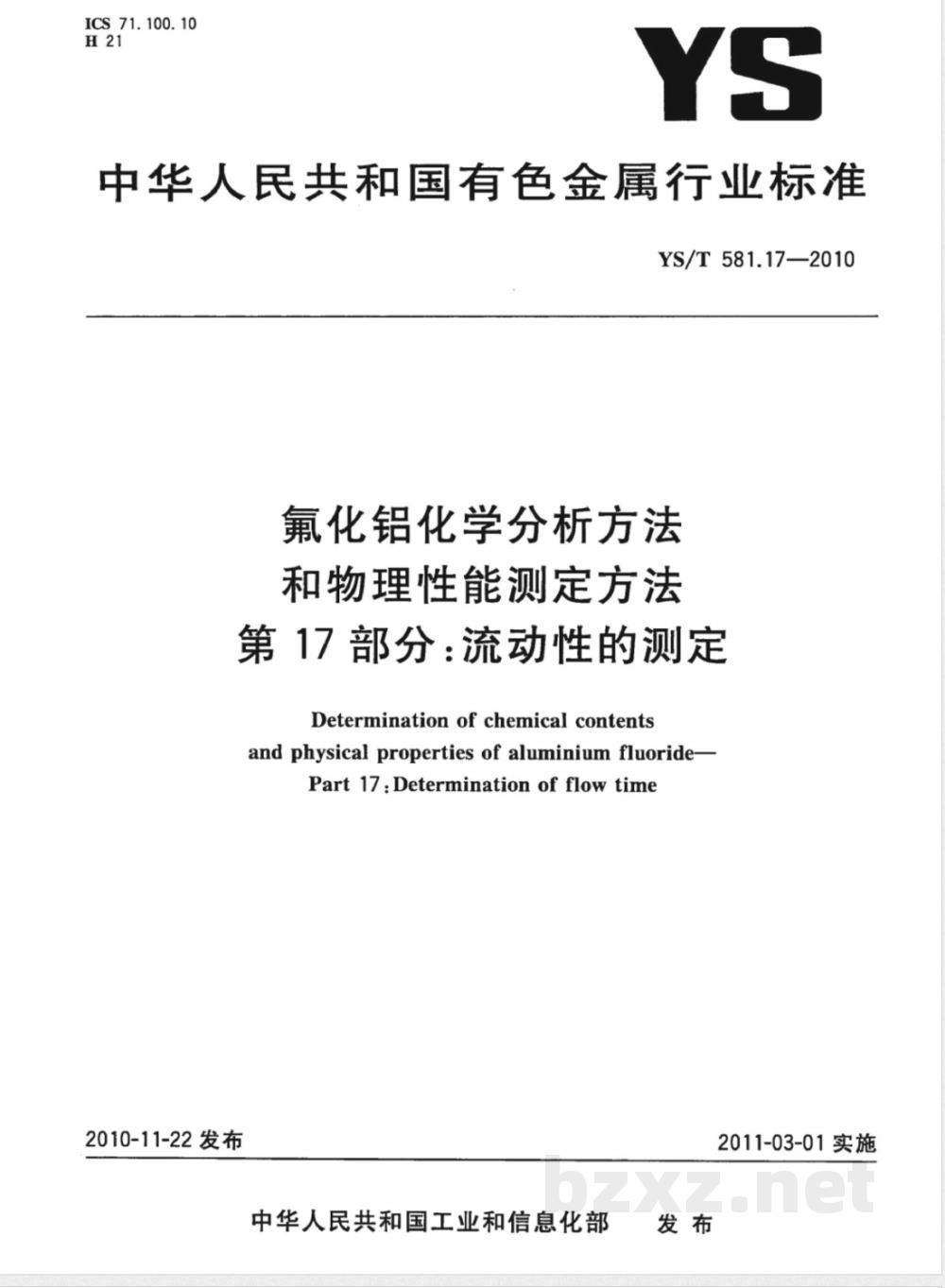

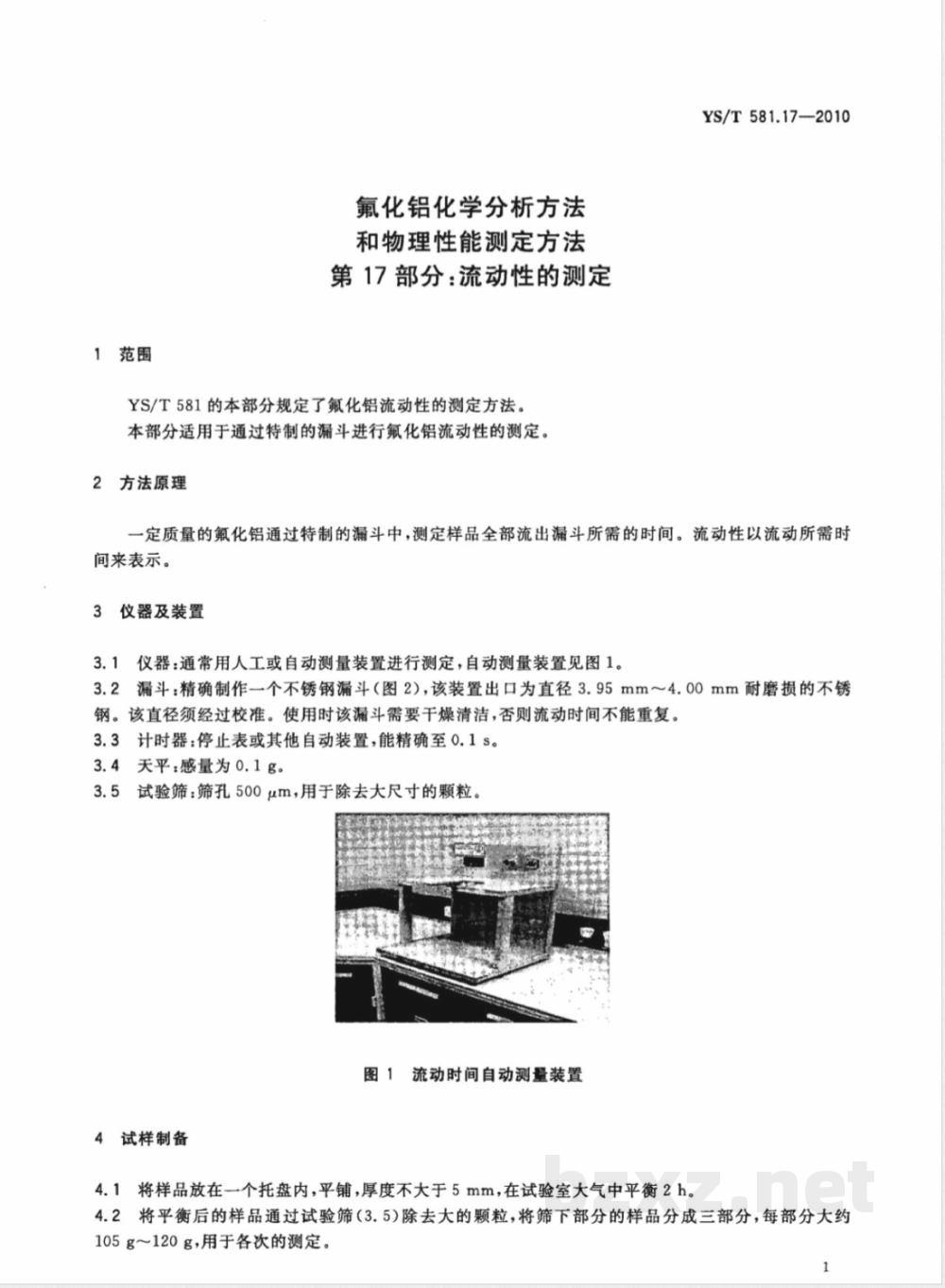

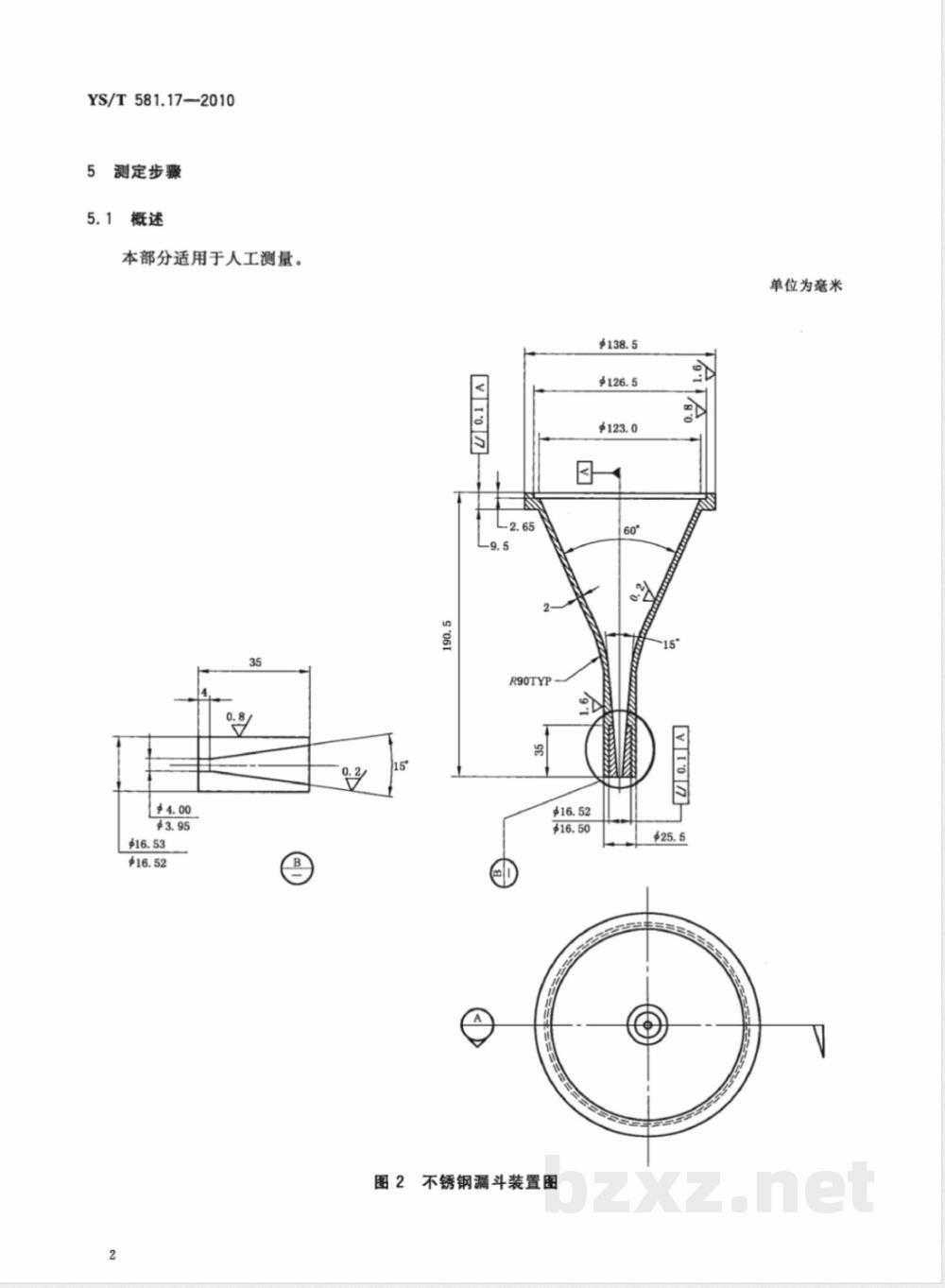

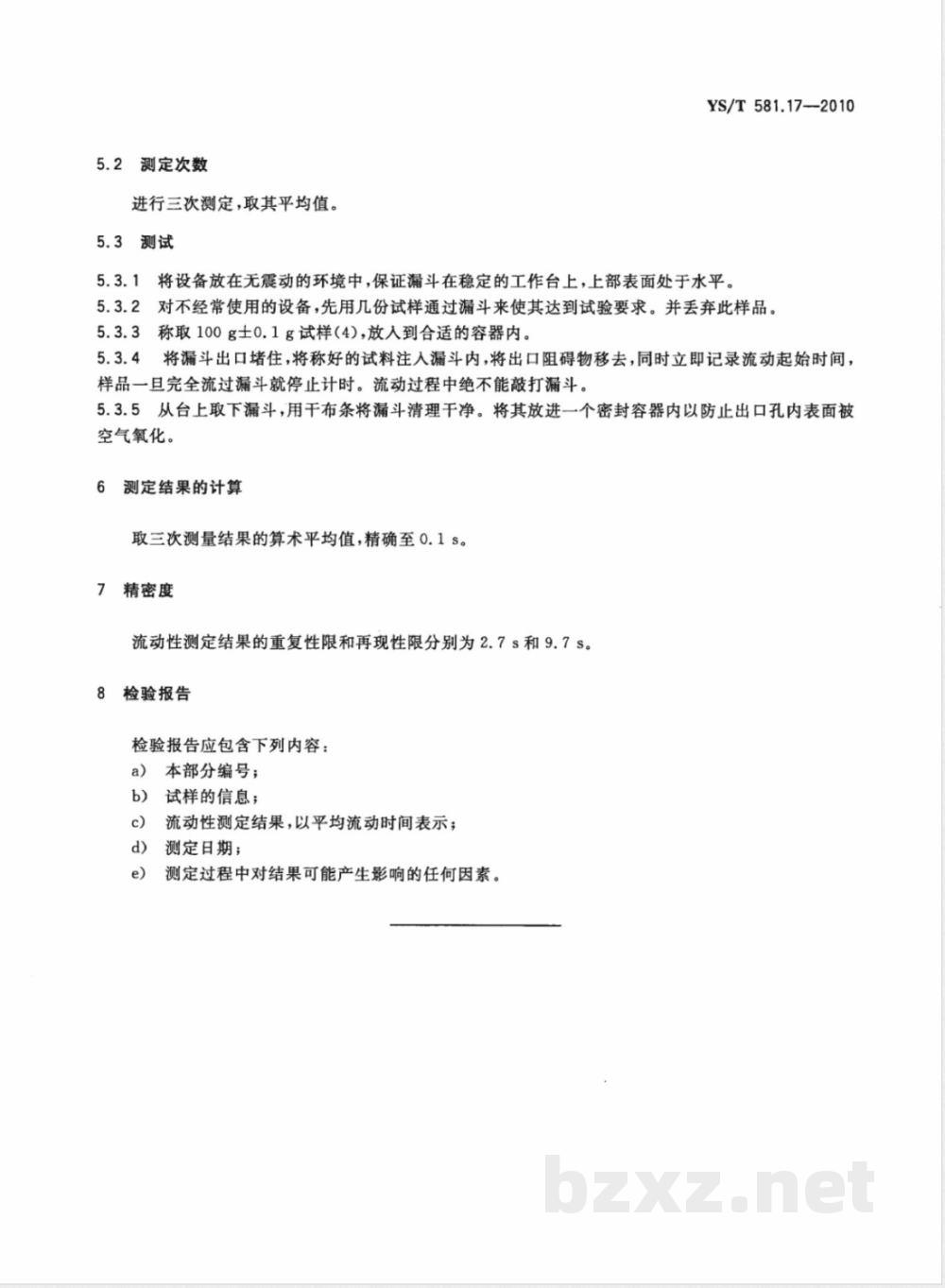

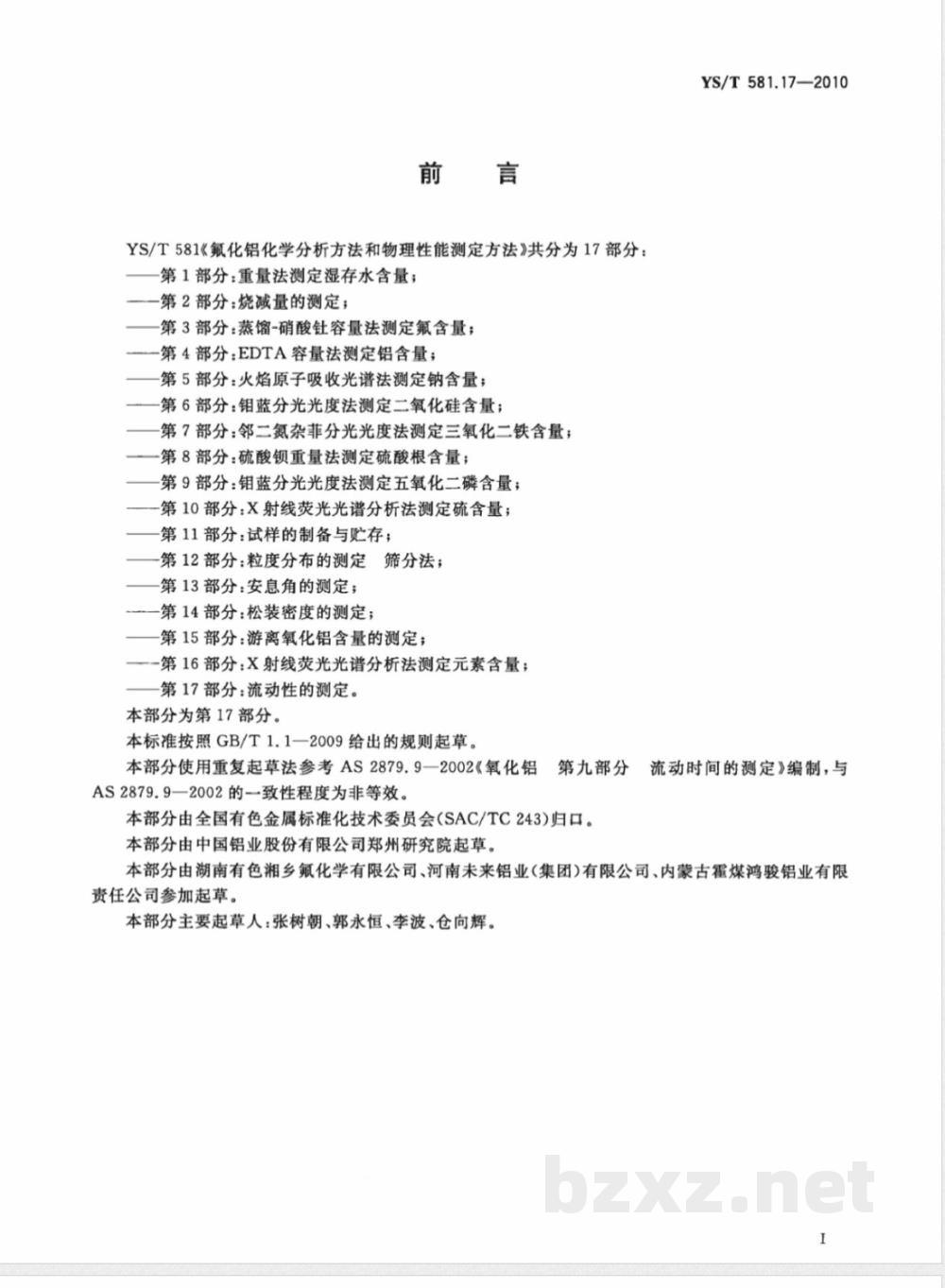

ICS 71.100.10 H21 YS 中华人民共和国有色金属行业标准 YS/T 581.17—2010 氟化铝化学分析方法和物理性能测定方法 第17部分：流动性的测定 Determination of Chemical Contents and Physical Properties of Aluminium Fluoride — Part 17: Determination of Flow Time 2010-11-22 发布 2011-03-01 实施 中华人民共和国工业和信息化部 发布 前言 YS/T 581《氟化铝化学分析方法和物理性能测定方法》共分为17个部分： 第1部分：重量法测定湿存水含量； 第2部分：烧减量的测定； 第3部分：蒸馏-硝酸钍容量法测定氟含量； 第4部分：EDTA容量法测定铝含量； 第5部分：火焰原子吸收光谱法测定钠含量； 第6部分：钼蓝分光光度法测定二氧化硅含量； 第7部分：邻二氮杂菲分光光度法测定三氧化二铁含量； 第8部分：硫酸钡重量法测定硫酸根含量； 第9部分：钼蓝分光光度法测定五氧化二磷含量； 第10部分：X射线荧光光谱分析法测定硫含量； 第11部分：试样的制备与贮存； 第12部分：粒度分布的测定（筛分法）； 第13部分：安息角的测定； 第14部分：松装密度的测定； 第15部分：游离氧化铝含量的测定； 第16部分：X射线荧光光谱分析法测定元素含量； 第17部分：流动性的测定。 本部分为第17部分。 本部分按照 GB/T 1.1—2009 给出的规则起草，采用重复起草法参考 AS 2879.9—2002《氧化铝 第九部分 流动时间的测定》编制，与其一致性程度为非等效。 本部分由全国有色金属标准化技术委员会（SAC/TC243）归口。 本部分由中国铝业股份有限公司郑州研究院起草，湖南有色湘乡氟化学有限公司、河南未来铝业（集团）有限公司、内蒙古霍煤鸿骏铝业有限责任公司参与起草。 本部分主要起草人：张树朝、郭永恒、李波、仓向辉。 1 范围 本部分规定了氟化铝流动性的测定方法。 本部分适用于通过特制漏斗测定氟化铝流动性。 2 方法原理 一定质量的氟化铝通过特制漏斗，测定样品全部流出所需的时间，以流动时间表示其流动性。 3 仪器及装置 3.1 仪器：可采用人工或自动测量装置。 3.2 漏斗：采用精确制作的不锈钢漏斗，出口直径为 3.95 mm～4.00 mm，且需经校准。使用前必须保持干燥清洁。 3.3 计时器：秒表或自动计时装置，精确至 0.1 s。 3.4 天平：感量 0.1 g。 3.5 试验筛：筛孔 500 μm，用于去除大颗粒。 4 试样制备 4.1 将样品平铺于托盘中，厚度不大于 5 mm，在实验室环境中平衡 2 h。 4.2 将平衡后的样品通过试验筛除去大颗粒，筛下样品分成三份，每份约 105 g～120 g，用于测定。 5 测定步骤 5.1 概述 本方法适用于人工测量。 5.2 测定次数 进行三次测定，取平均值。 5.3 测定 5.3.1 将设备置于无振动环境，确保漏斗稳定且上表面水平。 5.3.2 对不常使用的设备，先用少量试样预处理漏斗并弃去该样品。 5.3.3 称取 100 g±0.1 g 试样，置于容器中。 5.3.4 堵住漏斗出口，将试样倒入漏斗，移开堵塞物并立即计时，待样品全部流出后停止计时。测定过程中不得敲击漏斗。 5.3.5 测定后清洁漏斗，并存放于密封容器中防止氧化。 6 测定结果的计算 取三次测定结果的算术平均值，精确至 0.1 s。 7 精密度 流动性测定结果的重复性限为 2.7 s，再现性限为 9.7 s。 8 检验报告 检验报告应包括以下内容： a）本部分编号； b）试样信息； c）流动性测定结果（以平均流动时间表示）； d）测定日期； e）测定过程中可能影响结果的因素。
