【其他行业标准】砂状氧化铝物理性能测定方法第3部分：安息角的测定

本网站发布时间： 2025-10-30 12:10:02

YS/T438.3-2013
现行
　点击下载此标准

基本信息

标准号：
YS/T 438.3-2013
标准名称：
砂状氧化铝物理性能测定方法第3部分：安息角的测定
标准类别：
其他行业标准
英文名称：
Methods for physical performance determination of sandy alumina—Part 3:Determination of the angle of repose
标准状态：
现行
发布日期：
2013-04-25
实施日期：
2013-09-01
出版语种：
简体中文
下载格式：
.pdf .zip

标准分类号

标准ICS号：
化工技术>>化工产品>>71.100.10铝生产用材料
中标分类号：
冶金>>金属理化性能试验方法>>H21金属物理性能试验方法

关联标准

替代情况：
替代YS/T 438.3-2001

出版信息

出版社：
中国标准出版社
页数：
8页
标准价格：
14.0
出版日期：
2013-09-01

其他信息

起草人：
杨韵屏、梁愈斌、罗湘宁、张凤朵、蒋炜
起草单位：
中国铝业股份有限公司广西分公司、洛阳香江万基铝业有限公司
归口单位：
全国有色金属标准化技术委员会(SAC/TC 243)
发布部门：
中华人民共和国工业和信息化部
主管部门：
全国有色金属标准化技术委员会(SAC/TC 243)
相关标签：
氧化铝物理性能测定方法测定

标准简介/下载

点击下载

标准简介：

本部分规定了砂状氧化铝安息角的测定方法。本部分适用于砂状氧化铝安息角的测定。
YS/T438《砂状氧化铝物理性能测定方法》共分为5个部分:
———第1部分:筛分法测定粒度分布;
———第2部分:磨损指数的测定;
———第3部分:安息角的测定;
———第4部分:比表面积的测定;
———第5部分:X-射线衍射法测定α-氧化铝含量。
本部分为第3部分。
本部分代替YS/T438.3—2001《砂状氧化铝物理性能测定方法安息角的测定》。
本部分是对YS/T438.3—2001《砂状氧化铝物理性能测定方法安息角的测定》的修订,与
YS/T438.3—2001相比,主要变化如下:
———增加了精密度;
———增加了质量保证与控制的内容;
———样品的烘干温度为“300℃±10℃”修改为“105℃±5℃”。
本部分按照GB/T1.1—2009给出的规则起草。
本部分由全国有色金属标准化技术委员会(SAC/TC243)归口。
本部分主要起草单位:中国铝业股份有限公司广西分公司、洛阳香江万基铝业有限公司。
本部分主要起草人:杨韵屏、梁愈斌、罗湘宁、张凤朵、蒋炜。
本部分所代替标准的历次版本发布情况为:
———YS/T438.3—2001。

标准内容

部分标准内容：

71.100.10bzxz.net
中华人民共和国有色金属行业标准YS/T438.3—2013
代替YS/T438.3—2001
砂状氧化铝物理性能测定方法
第3部分：安息角的测定
Methods for physical performance determination of sandy alumina-Part3:Determinationoftheangleof repose2013-04-25发布
2013-09-01实施

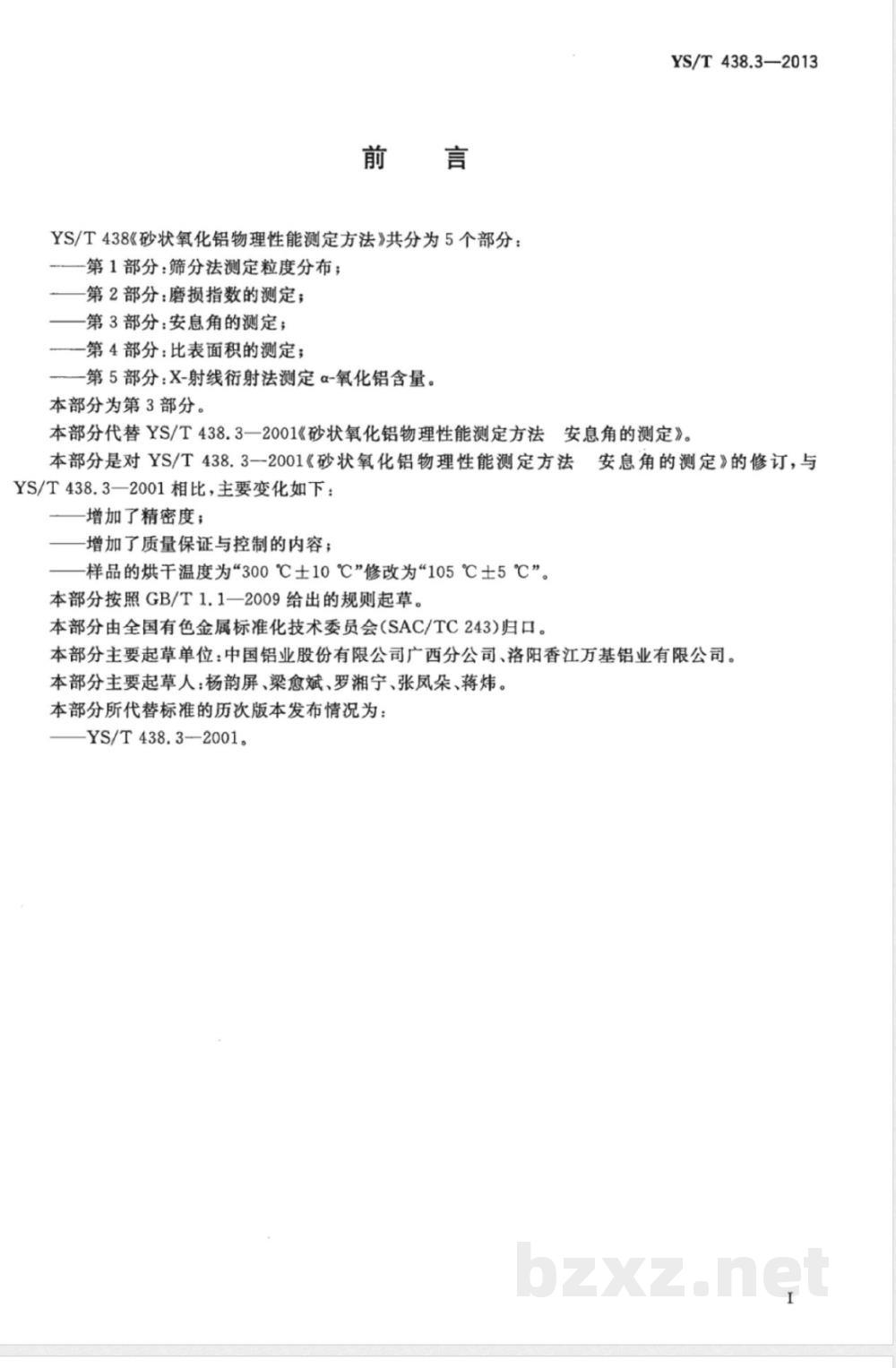

YS/T438《砂状氧化铝物理性能测定方法》共分为5个部分：-第1部分：筛分法测定粒度分布；第2部分：磨损指数的测定；
一第3部分：安息角的测定；
一第4部分：比表面积的测定；
一第5部分：X-射线衍射法测定α-氧化铝含量。本部分为第3部分。
YS/T438.3—2013
本部分代替YS/T438.3一2001《砂状氧化铝物理性能测定方法安息角的测定》。本部分是对YS/T438.3一2001《砂状氧化铝物理性能测定方法安息角的测定》的修订，与
YS/T438.3—2001相比，主要变化如下：增加了精密度；
增加了质量保证与控制的内容；一样品的烘干温度为300℃士10℃”修改为105℃士5℃”。本部分按照GB/T1.1一2009给出的规则起草。本部分由全国有色金属标准化技术委员会（SAC/TC243)归口。本部分主要起草单位：中国铝业股份有限公司广西分公司、洛阳香江万基铝业有限公司。本部分主要起草人：杨韵屏、梁愈斌、罗湘宁、张凤朵、蒋炜。本部分所代替标准的历次版本发布情况为：YS/T438.3-2001。

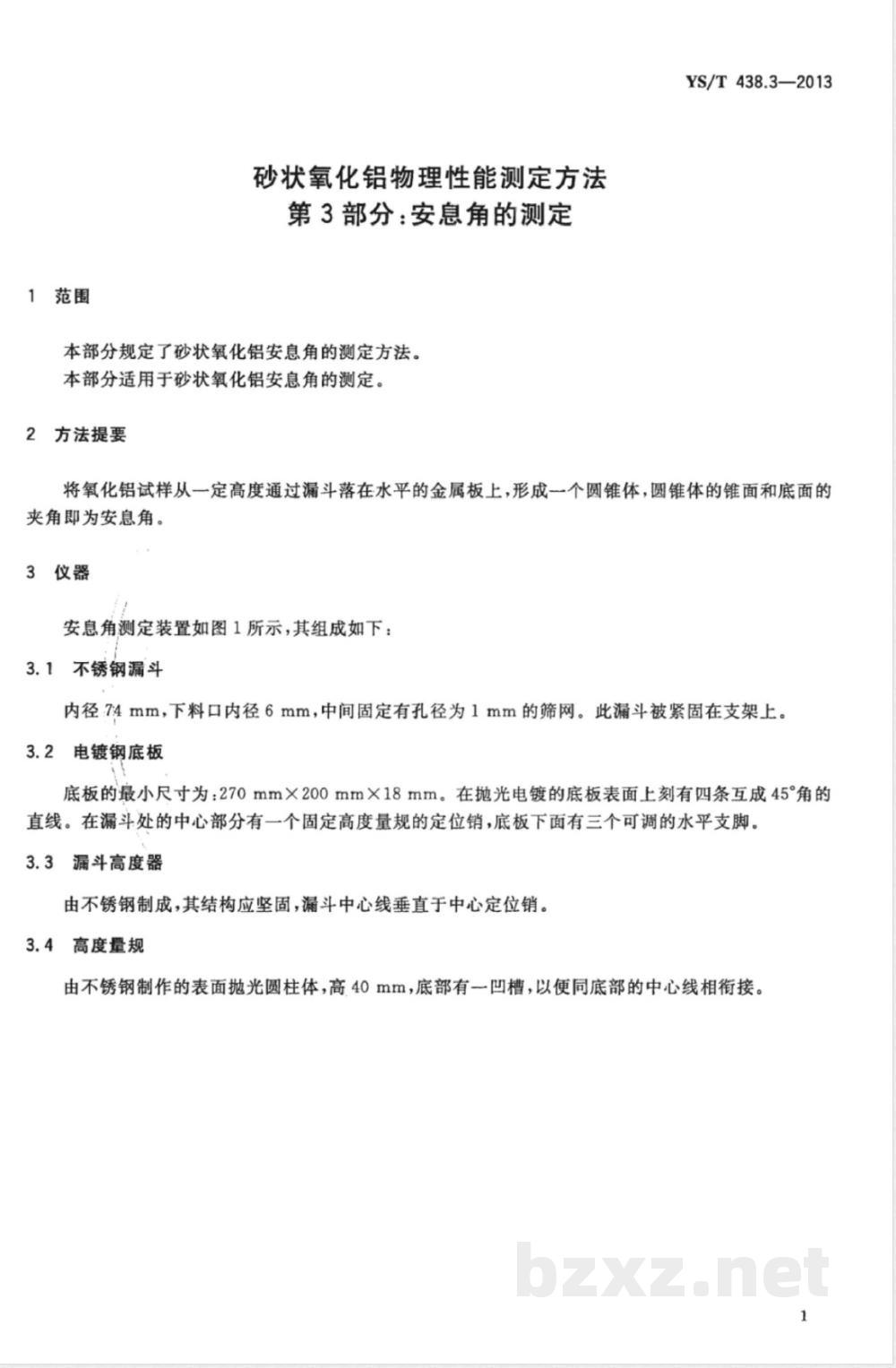

1范围
砂状氧化铝物理性能测定方法
第3部分：安息角的测定
本部分规定了砂状氧化铝安息角的测定方法。本部分适用于砂状氧化铝安息角的测定。2方法提要
YS/T438.3—2013
将氧化铝试样从一定高度通过漏斗落在水平的金属板上，形成一个圆锥体，圆锥体的锥面和底面的夹角即为安息角。
3仪器
安息角测定装置如图1所示，其组成如下：3.1不锈钢漏斗
内径74mm，下料口内径6mm，中间固定有孔径为1mm的筛网。此漏斗被紧固在支架上。3.2电镀钢底板
底板的最小尺寸为：270mm×200mm×18mm。在抛光电镀的底板表面上刻有四条互成45角的直线。在漏斗处的中心部分有一个固定高度量规的定位销，底板下面有三个可调的水平支脚。3.3漏斗高度器
由不锈钢制成，其结构应坚固，漏斗中心线垂直于中心定位销。3.4高度量规
由不锈钢制作的表面抛光圆柱体，高40mm，底部有一凹槽，以便同底部的中心线相衔接YS/T438.3—2013

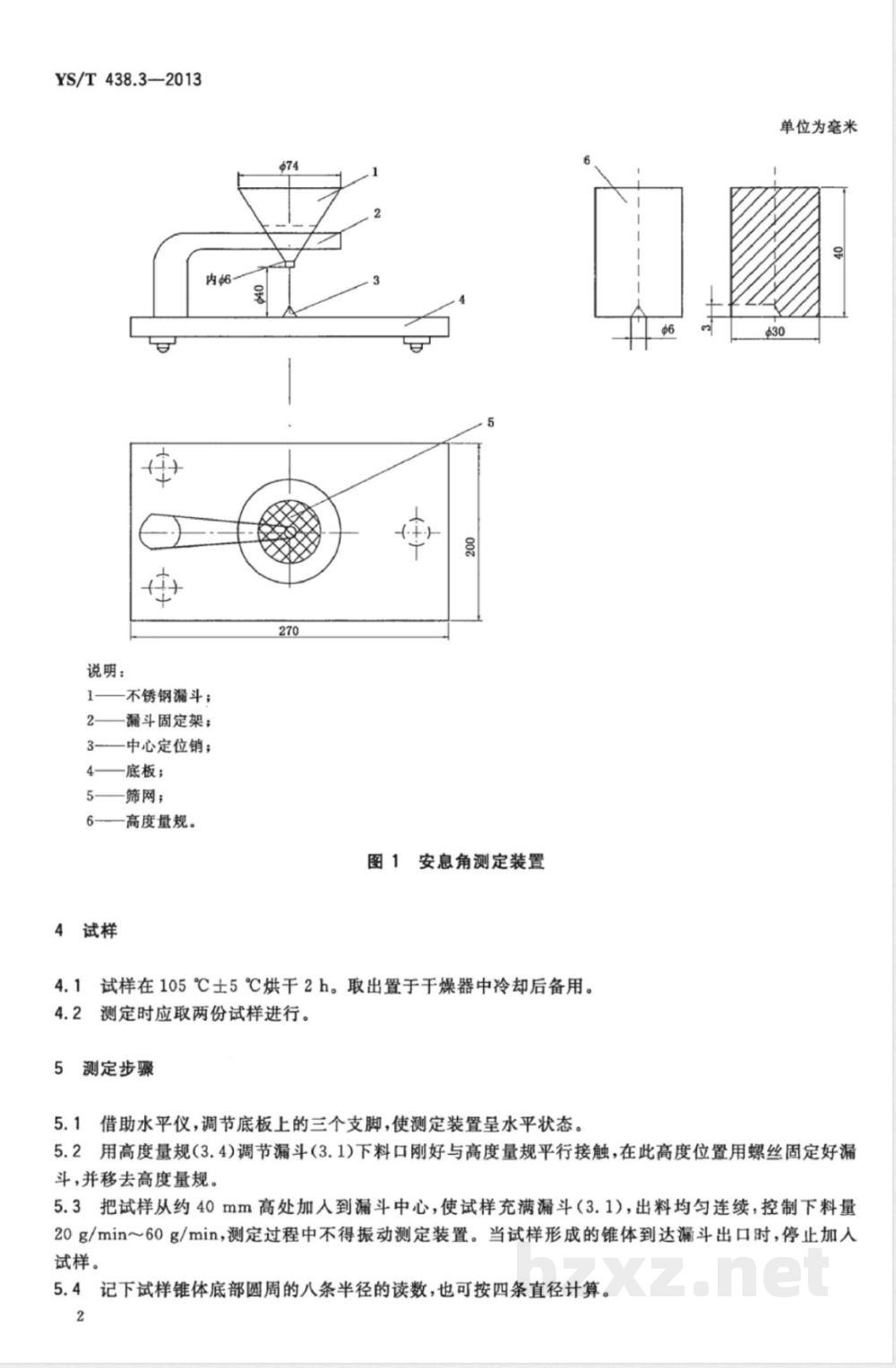

说明：
不锈钢漏斗；
漏斗固定架；
中心定位销；
底板；
筛网；
高度量规。
安息角测定装置
4.1试样在105℃士5℃烘干2h。取出置于于燥器中冷却后备用。4.2
测定时应取两份试样进行。
测定步骤
5.1借助水平仪，调节底板上的三个支脚，使测定装置呈水平状态。单位为毫米
5.2用高度量规（3.4)调节漏斗（3.1)下料口刚好与高度量规平行接触，在此高度位置用螺丝固定好漏斗，并移去高度量规。
5.3把试样从约40mm高处加入到漏斗中心，使试样充满漏斗（3.1)，出料均匀连续，控制下料量20g/min～60g/min，测定过程中不得振动测定装置。当试样形成的锥体到达漏斗出口时，停止加人试样。
5.4记下试样锥体底部圆周的八条半径的读数，也可按四条直径计算。2

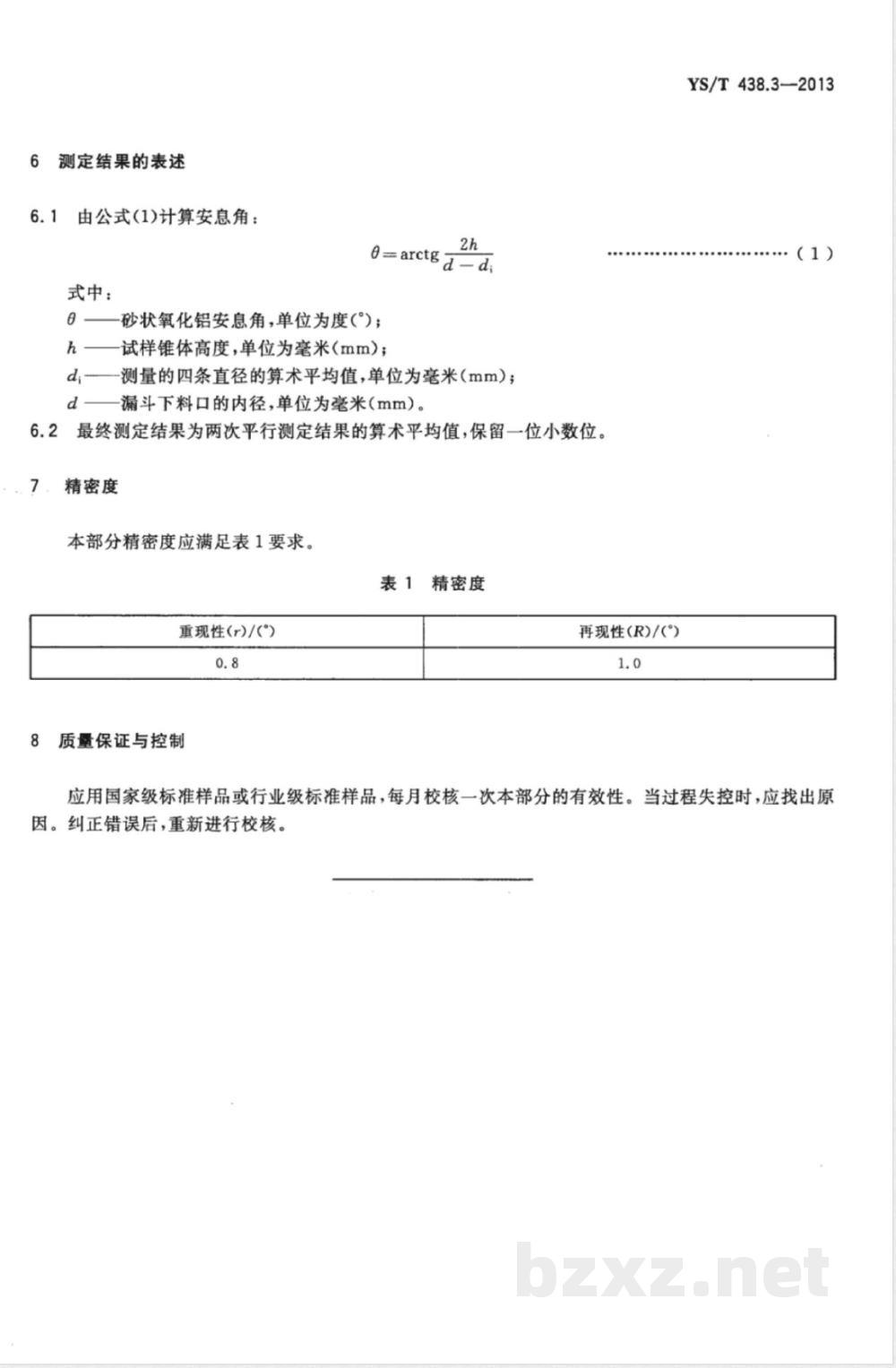

测定结果的表述
由公式(1)计算安息角：
式中：
arctg d - d.
一砂状氧化铝安息角，单位为度°）；h试样锥体高度，单位为毫米（mm）；测量的四条直径的算术平均值，单位为毫米（mm）；d,
漏斗下料口的内径，单位为毫米（mm）。6.2最终测定结果为两次平行测定结果的算术平均值，保留一位小数位。7
精密度
本部分精密度应满足表1要求。
表1精密度
重现性(r)/(°）
质量保证与控制
再现性(R)/(°)
YS/T438.3—2013
（1）
应用国家级标准样品或行业级标准样品，每月校核一次本部分的有效性。当过程失控时，应找出原因。纠正错误后，重新进行校核。YS/T438.3-2013
打印日期：2013年7月23日F009
中华人民共和国有色金属
行业标准
砂状氧化铝物理性能测定方法
第3部分：安息角的测定
YS/T438.3—2013
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100013）北京市西城区三里河北街16号（100045）网址www.spc.net.cn
总编室：(010)64275323发行中心：(010)51780235读者服务部：(010)68523946
中国标准出版社秦皇岛印刷广印刷各地新华书店经销
开本880×1230
5印张0.5字数8千字
2013年7月第一版
发2013年7月第一次印刷
书号：155066·2-25599定价
如有印装差错
由本社发行中心调换
版权专有侵权必究
举报电话：(010)68510107
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。

标准图片预览
