【其他行业标准】 填料用氢氧化铝分析方法 第4部分:粘度的测定

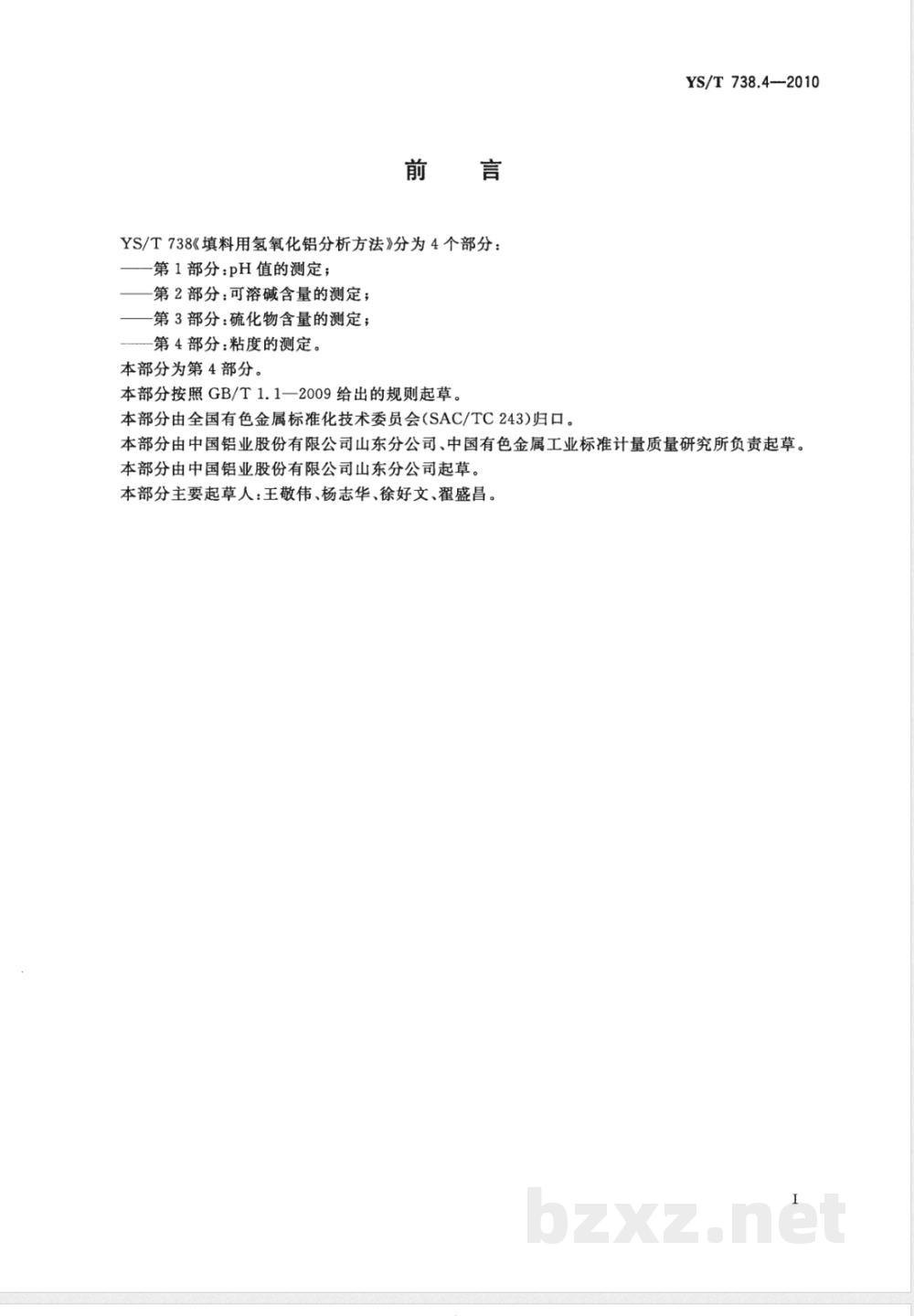

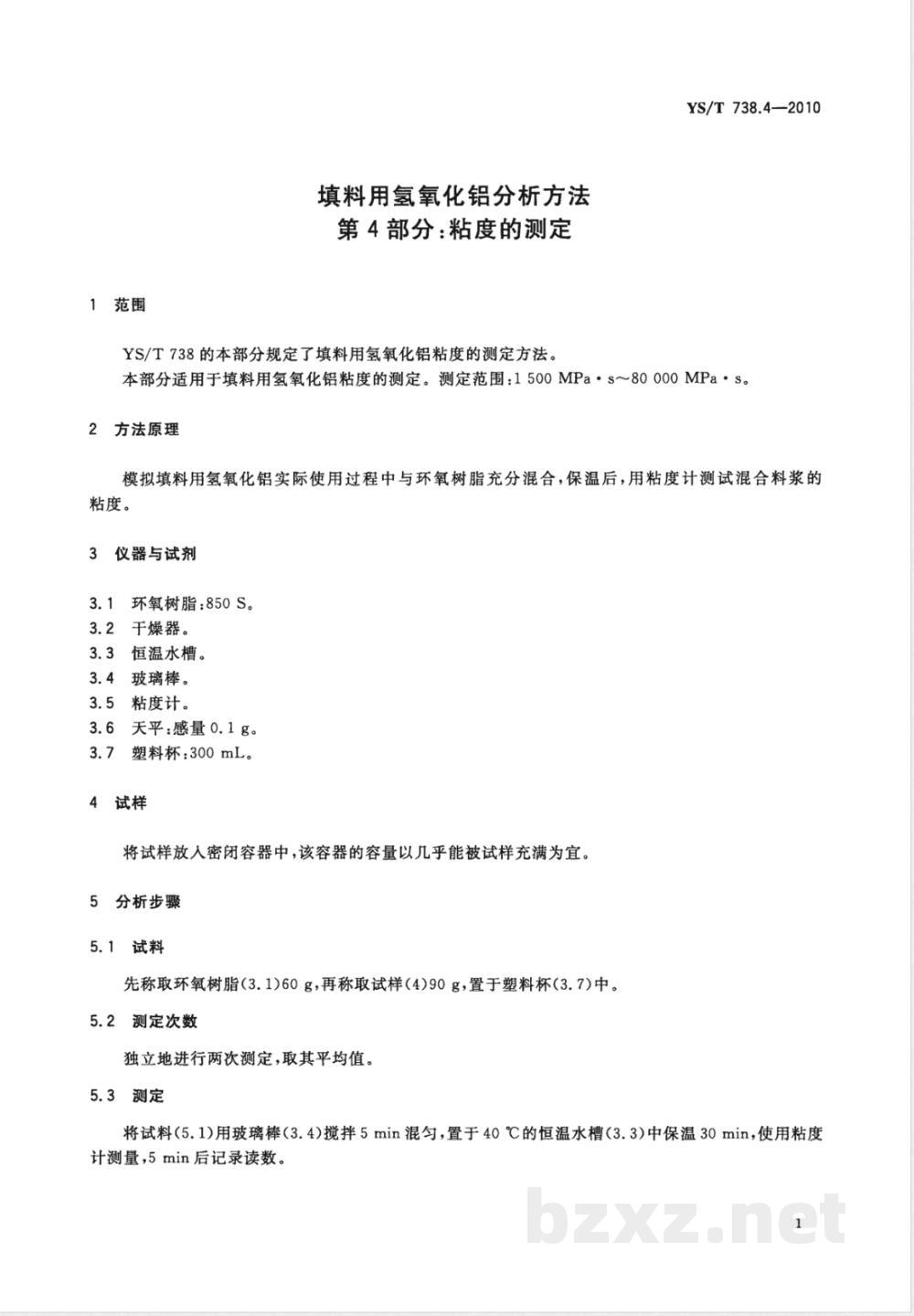

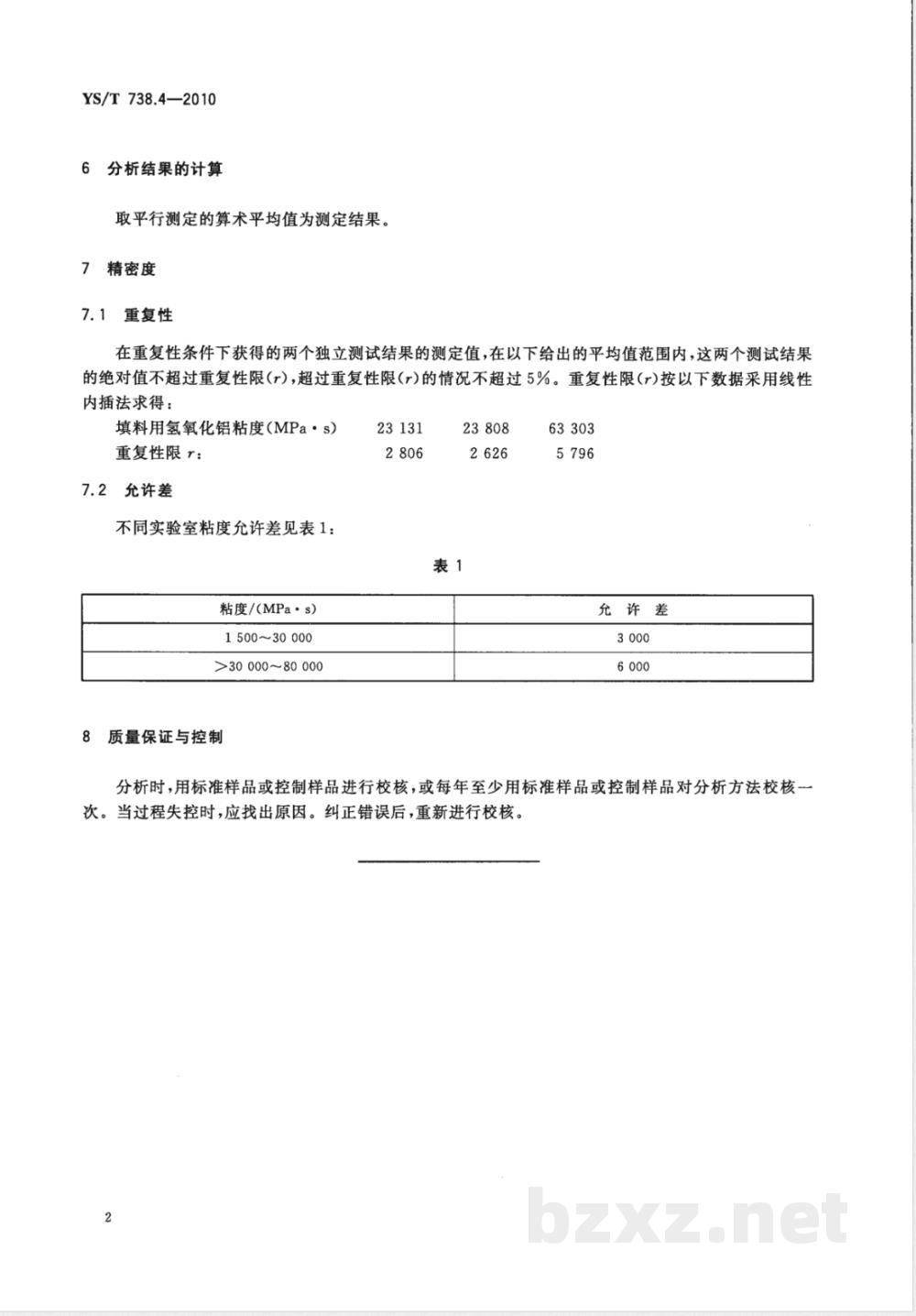

ICS 87.060.10 H21 YS 中华人民共和国有色金属行业标准 YS/T 738.4—2010 填料用氢氧化铝分析方法 第4部分：粘度的测定 Analysis Method for Aluminum Hydroxide for Filler — Part 4: Determination Method of Viscosity 2010-11-22 发布 2011-03-01 实施 中华人民共和国工业和信息化部 发布 前言 YS/T 738《填料用氢氧化铝分析方法》分为4个部分： 第1部分：pH值的测定； 第2部分：可溶碱含量的测定； 第3部分：硫化物含量的测定； 第4部分：粘度的测定。 本部分为第4部分。 本部分按照 GB/T 1.1—2009 给出的规则起草。本部分由全国有色金属标准化技术委员会（SAC/TC243）归口。 本部分由中国铝业股份有限公司山东分公司、中国有色金属工业标准计量质量研究所负责起草。 本部分由中国铝业股份有限公司山东分公司起草。 本部分主要起草人：王敬伟、杨志华、徐好文、翟盛昌。 1 范围 本部分规定了填料用氢氧化铝粘度的测定方法。 本部分适用于填料用氢氧化铝粘度的测定，测定范围为 1500 MPa·s～80000 MPa·s。 2 方法原理 模拟填料用氢氧化铝在实际使用过程中与环氧树脂充分混合，经保温后，使用粘度计测试混合料浆的粘度。 3 仪器与试剂 3.1 环氧树脂（850S）。 3.2 干燥器。 3.3 恒温水槽。 3.4 玻璃棒。 3.5 粘度计。 3.6 天平：感量 0.1 g。 3.7 塑料杯：容量 300 mL。 4 试样 将试样放入密闭容器中，容器容量以基本充满试样为宜。 5 分析步骤 5.1 试料制备 称取环氧树脂 60 g，再称取试样 90 g，置于塑料杯中。 5.2 测定次数 独立进行两次测定，取其平均值。 5.3 测定 将试料用玻璃棒搅拌 5 min 使其均匀，置于 40 ℃ 恒温水槽中保温 30 min，然后使用粘度计测量，5 min 后记录读数。 6 分析结果的计算 取平行测定结果的算术平均值作为最终测定结果。 7 精密度 7.1 重复性 在重复性条件下获得的两个独立测试结果，其差值不应超过重复性限（r），超过该限值的情况不应超过 5%。重复性限（r）可根据规定范围采用线性内插法确定。 7.2 允许差 不同实验室测定粘度的允许差如下： 当粘度为 1500 MPa·s～30000 MPa·s 时，允许差为 3000 MPa·s； 当粘度大于 30000 MPa·s～80000 MPa·s 时，允许差为 6000 MPa·s。 8 质量保证与控制 分析过程中应使用标准样品或控制样品进行校核，或至少每年进行一次方法校核。当分析过程失控时，应查明原因，纠正后重新进行校核。
