【其他行业标准】 热连轧弧形剪切刀片

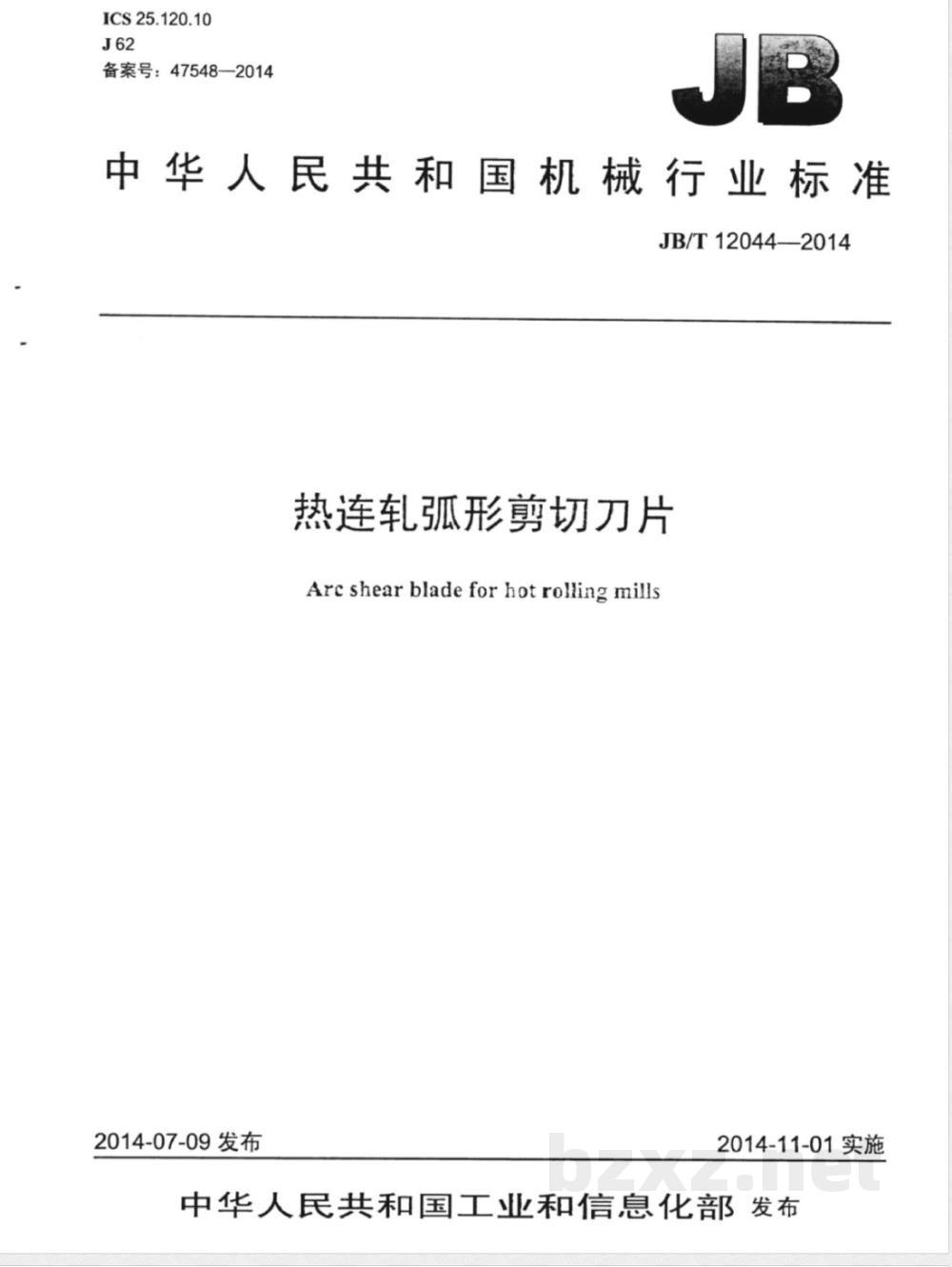

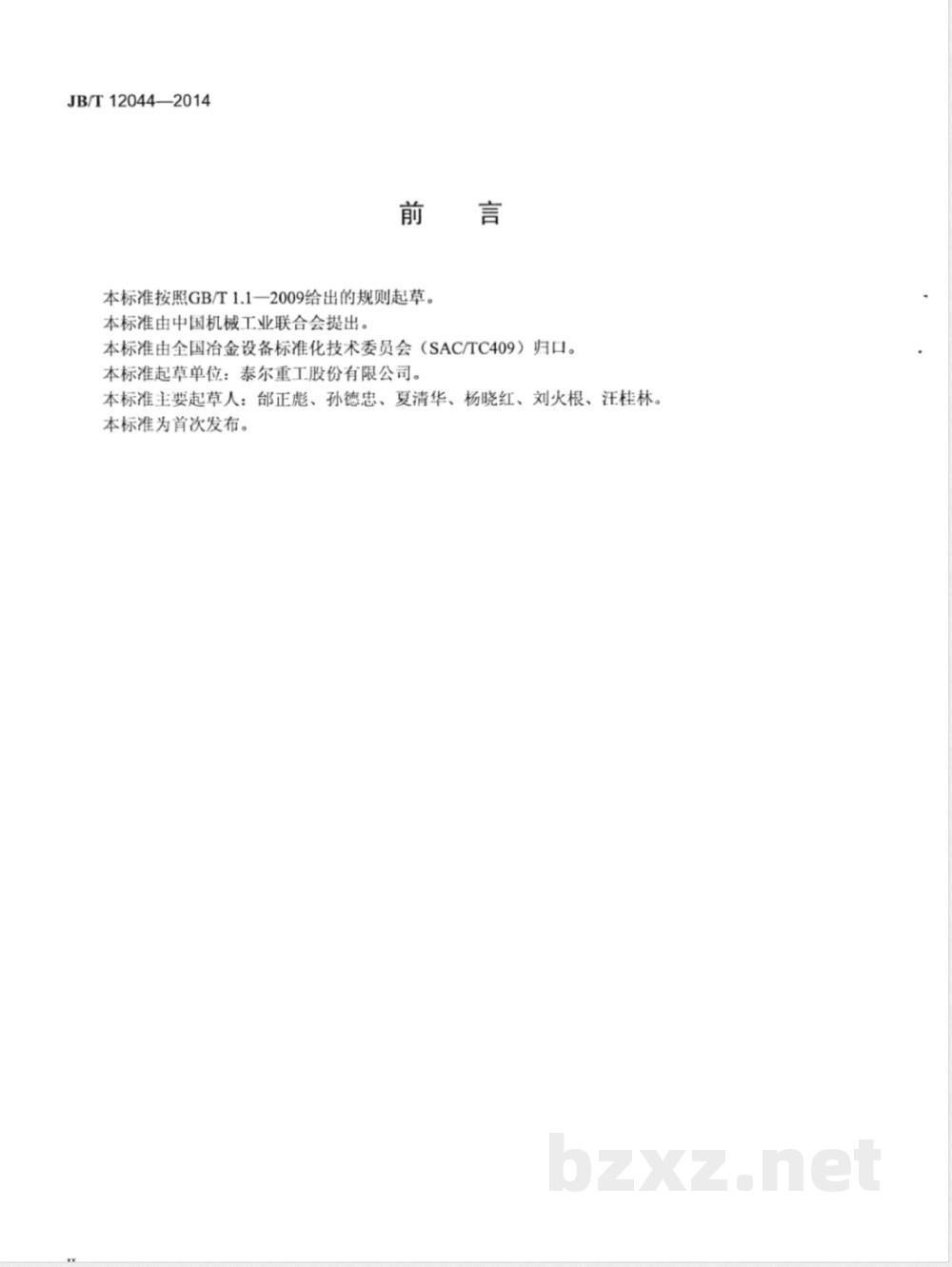

ICS25.120.10 J62 备案号：47548—2014 中华人民共和国机械行业标准 JB/T12044—2014 热连轧弧形剪切刀片 Arcshear blade for hot rolling mills 2014-07-09发布 2014-11-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T 1.1—2009规则起草。 本标准由中国机械工业联合会提出，由全国冶金设备标准化技术委员会（SAC/TC409）归口。 本标准起草单位：泰尔重工股份有限公司。 主要起草人包括邰正彪、孙德忠、夏清华等。 本标准为首次发布。 1 范围 本标准规定了热连轧生产线上切头飞剪用弧形剪切刀片的术语和定义、结构型式、基本参数、主要尺寸、产品标记、技术要求、检验方法及规则、包装标志与贮存等内容。 适用于热连轧生产线中用于剪切中间坯头、尾的弧形剪切刀片。 2 规范性引用文件 本标准引用多项国家标准，包括： GB/T 191 包装储运图示标志 GB/T 222 钢的成品化学成分允许偏差 GB/T 230.1 金属材料洛氏硬度试验方法 GB/T 1299 合金工具钢 GB/T 1804 一般公差未注公差的线性和角度尺寸 GB/T 4879 防锈包装 GB/T 10561 钢中非金属夹杂物评级 GB/T 13298 金属显微组织检验方法 GB/T 18254 高碳铬轴承钢等 以及JB/T 相关冶金与热处理检测标准。 3 术语和定义 热连轧弧形剪切刀片：用于热连轧生产线上剪切中间坯头尾的具有弧形刃口的金属刀片，包括曲柄式飞剪刀片和滚筒式飞剪刀片。 4 结构型式、基本参数和主要尺寸 刀片分为两种结构型式： （1）曲柄式飞剪刀片； （2）滚筒式飞剪刀片。 两种刀片的结构形式及主要参数、尺寸分别按标准图示和表1、表2规定执行。 5 产品标记 5.1 产品型号按结构型式及规格进行编制。 5.2 标记示例按标准规定格式表示刀片类型及尺寸参数。 6 技术要求 6.1 材料：应符合相关合金工具钢及高碳铬钢标准要求。 6.2 毛坯：应满足锻件或相应成形工艺要求。 6.3 热处理要求：刀片应进行规定热处理以保证硬度和组织性能。 6.4 机械加工要求：尺寸、形位公差应符合相关标准规定。 6.5 修磨要求：刃口应保证几何精度与表面质量。 7 检验方法及检验规则 检验项目包括尺寸精度、硬度、金相组织及无损检测等。 检测方法分别依据GB/T 230.1、GB/T 13298、JB/T 5000.15等标准执行。 8 包装、标志和贮存 8.1 包装应符合防锈及运输要求。 8.2 标志应清晰标明产品型号、规格及批次信息。 8.3 贮存应防潮、防锈、防机械损伤。 附图与表格说明 图1 曲柄式飞剪刀片结构示意 图2 滚筒式飞剪刀片结构示意 表1 曲柄式飞剪刀片主要参数与尺寸 表2 滚筒式飞剪刀片主要参数与尺寸 表3 硬度允许偏差 表4 未注尺寸公差极限偏差 表5 等厚度、等高度公差 表6 检验项目与方法
