【其他行业标准】 水平下调式三辊卷板机

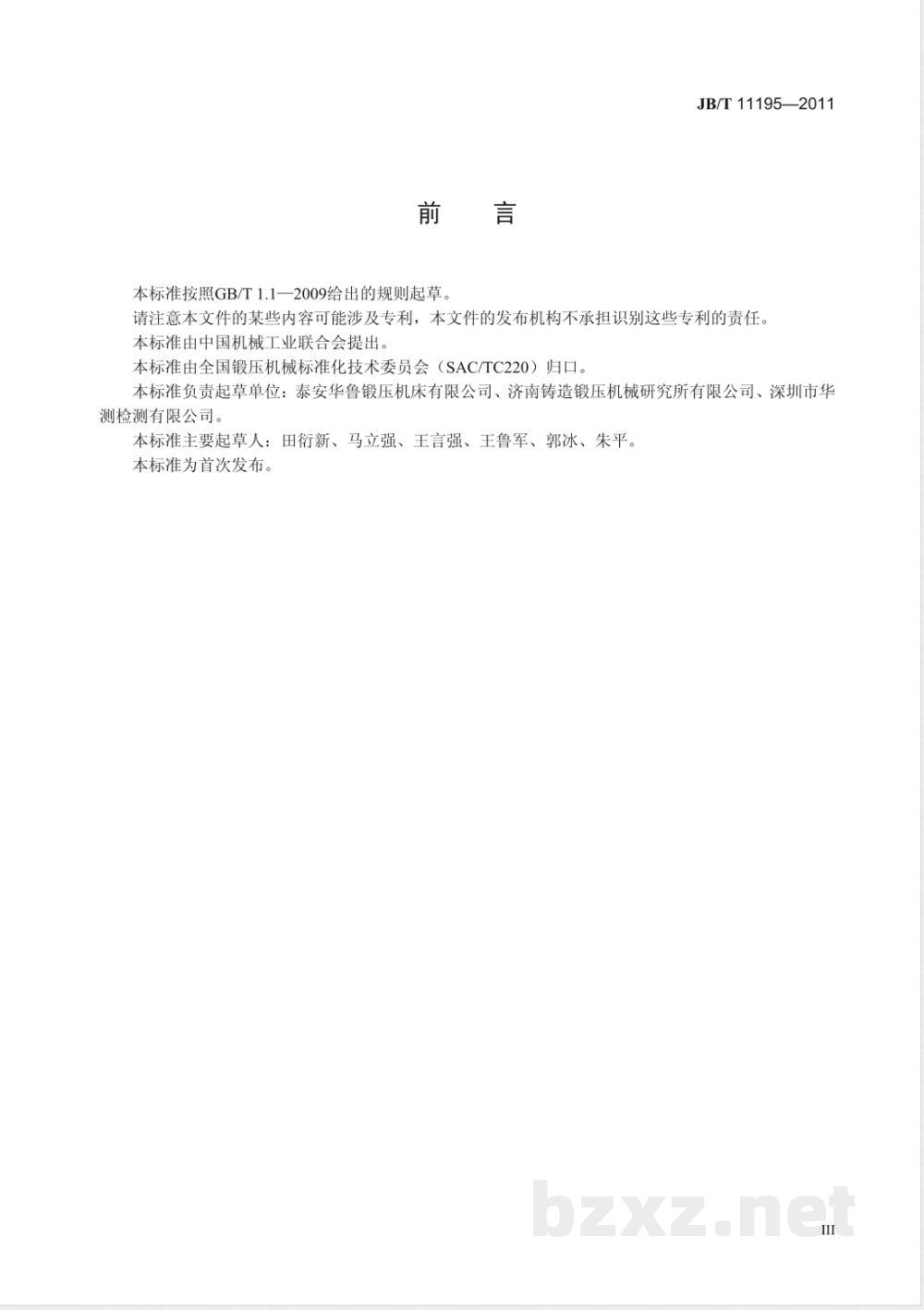

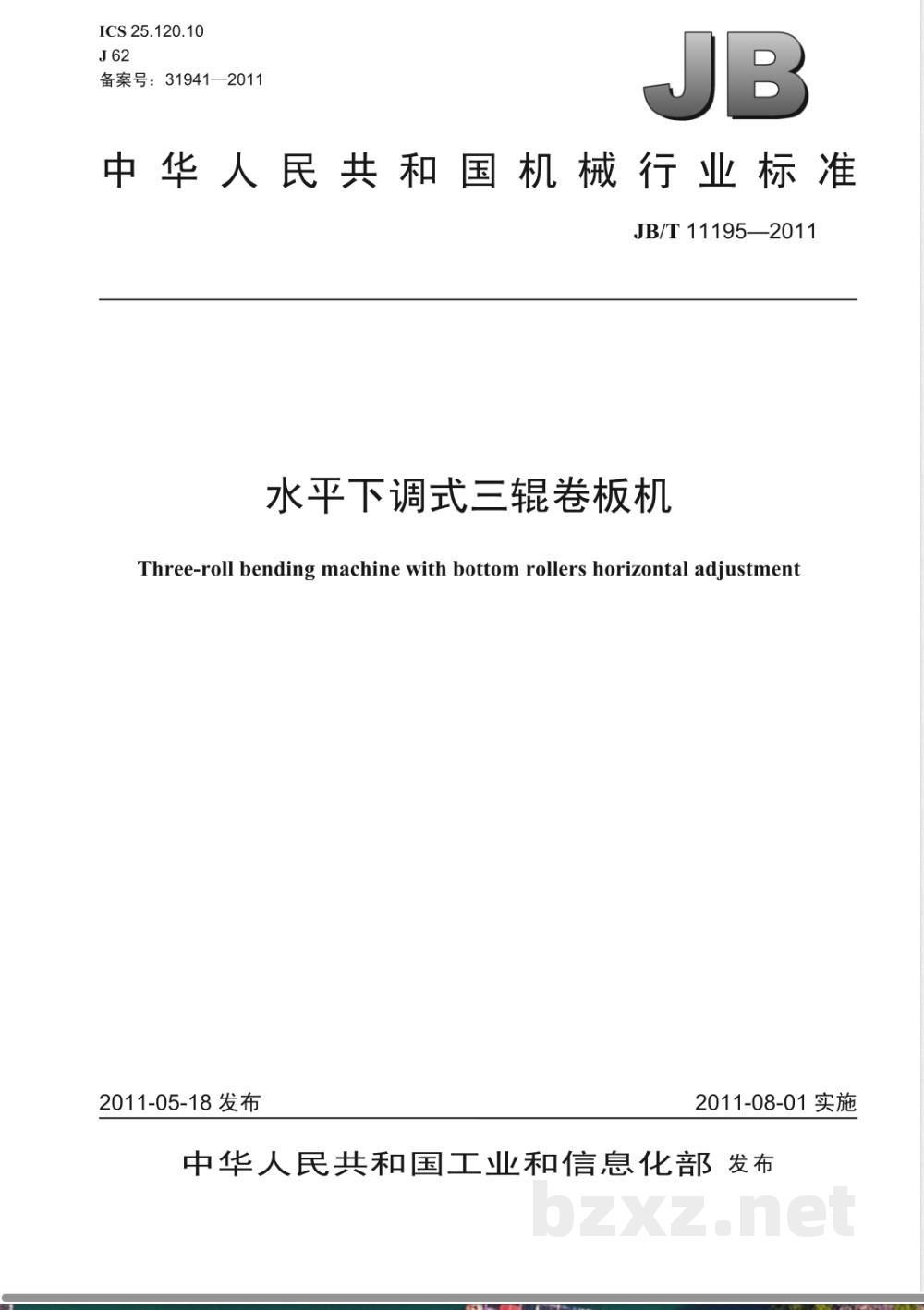

ICS25.120.10 J62 备案号：31941—2011 JB 中华人民共和国机械行业标准 JB/T11195—2011 水平下调式三辊卷板机 Three-roll bending machine with bottom rollers horizontal adjustment 2011-05-18发布 2011-08-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T1.1—2009给出的规则起草。 请注意本文件的某些内容可能涉及专利，本文件的发布机构不承担识别这些专利的责任。 本标准由中国机械工业联合会提出。 本标准由全国锻压机械标准化技术委员会（SAC/TC220）归口。 本标准负责起草单位：泰安华鲁锻压机床有限公司、济南铸造锻压机械研究所有限公司、深圳市华测检测有限公司。 本标准主要起草人：田衍新、马立强、王言强、王鲁军、郭冰、朱平。 本标准为首次发布。 1 范围 本标准规定了水平下调式三辊卷板机的术语和定义、技术要求、试验方法、检验规则、包装、标志与随机技术文件。 本标准适用于水平下调式三辊卷板机（以下简称卷板机）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。 GB/T191 包装储运图示标志 GB/T2893 安全色 GB/T3168 数字控制机床操作指示形象化符号 GB/T3766 液压系统通用技术条件 GB5226.1 机械电气安全 机械电气设备第1部分：通用技术条件 GB/T6402-2008 钢锻材超声检测方法 GB/T6576 机床润滑系统 GB/T7935 液压元件通用技术条件 GB/T9969 工业产品使用说明书总则 GB/T10923 锻压机械精度检验通则 GB/T13306 标牌 GB17120—1997 锻压机械安全技术条件 GB/T23281 锻压机械噪声声压级测量方法 JB/T1829 锻压机械通用技术条件 JB/T3240 锻压机械操作指示形象化符号 JB/T8356.1 机床包装技术条件 JB/T8796 卷板机精度 JB/T9954 锻压机械液压系统清洁度 JB9971 弯管机、三辊卷板机噪声限值 3 术语和定义 3.1 水平下调式三辊卷板机 水平下调式三辊卷板机是两个下工作辊可作水平移动、上工作辊可作垂直运动的三辊卷板机。 3.2 最大卷板规格时最小卷筒直径 在规定的材料屈服条件下的最小卷筒直径（原文未完）。 4 技术要求 4.1 基本要求 （略） 4.2 卷板机型式和基本参数 （略） 4.3 结构与性能 （略） 4.4 精度 （略） 4.5 安全与防护 （略） 4.6 润滑 （略） 4.7 防渗漏 （略） 4.8 标牌 （略） 4.9 工作环境条件 （略） 4.10 铸件、锻件和焊接件 （略） 4.11 零件加工 （略） 4.12 数控、液压和电气系统 （略） 4.13 装配 （略） 4.14 噪声 （略） 4.15 外观 （略） 5 检验规则 5.1 一般要求 （略） 5.2 出厂检验项目 （略） 5.3 型式检验项目 （略） 6 检验方法 6.1 基本参数检验 （略） 6.2 基本性能检验 （略） 6.3 装配检验 （略） 6.4 空运转试验 （略） 6.5 噪声检验 （略） 6.6 负荷试验 （略） 6.7 精度检验 （略） 6.8 外观检验 （略） 6.9 包装检验 （略） 7 标志、包装与随机技术文件 7.1 防锈 （略） 7.2 包装与标志 （略） 7.3 随机技术文件 （略） 附录A（规范性附录）工作辊同步精度测量方法 A.1 测量条件 A.2 测量工具 A.3 测量方法 （表1、表2内容缺失或无法识别）
