【其他行业标准】 高纯铅

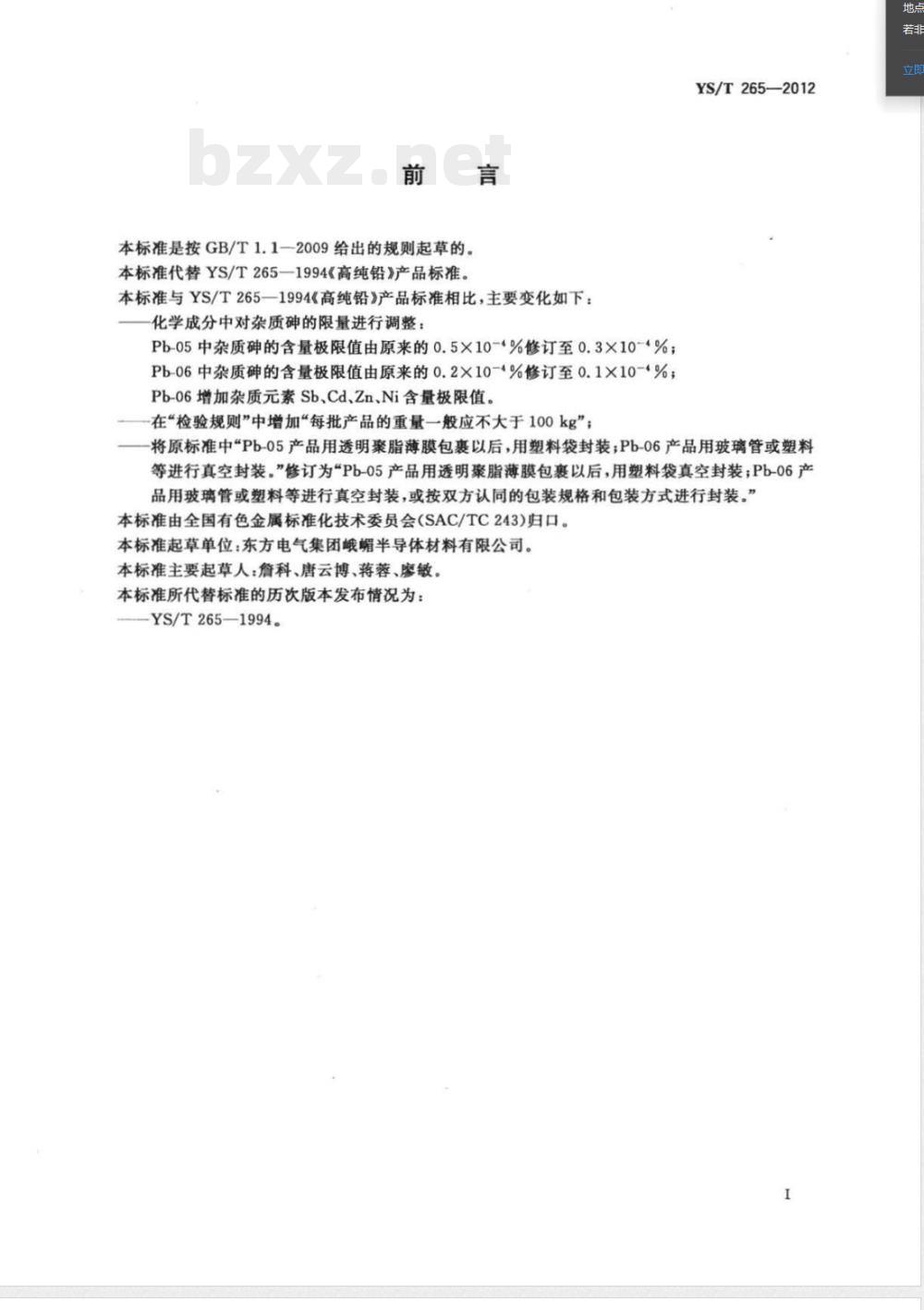

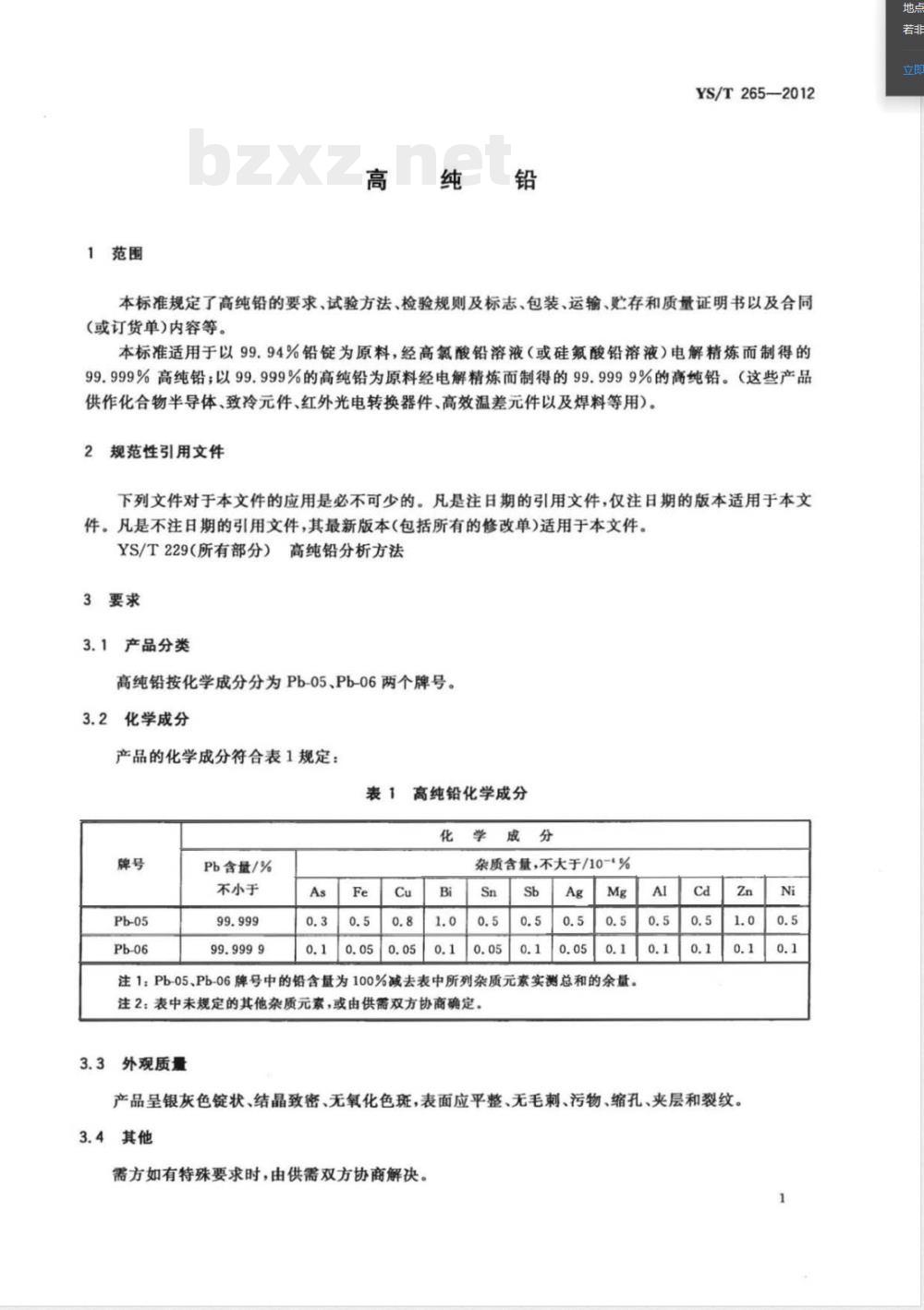

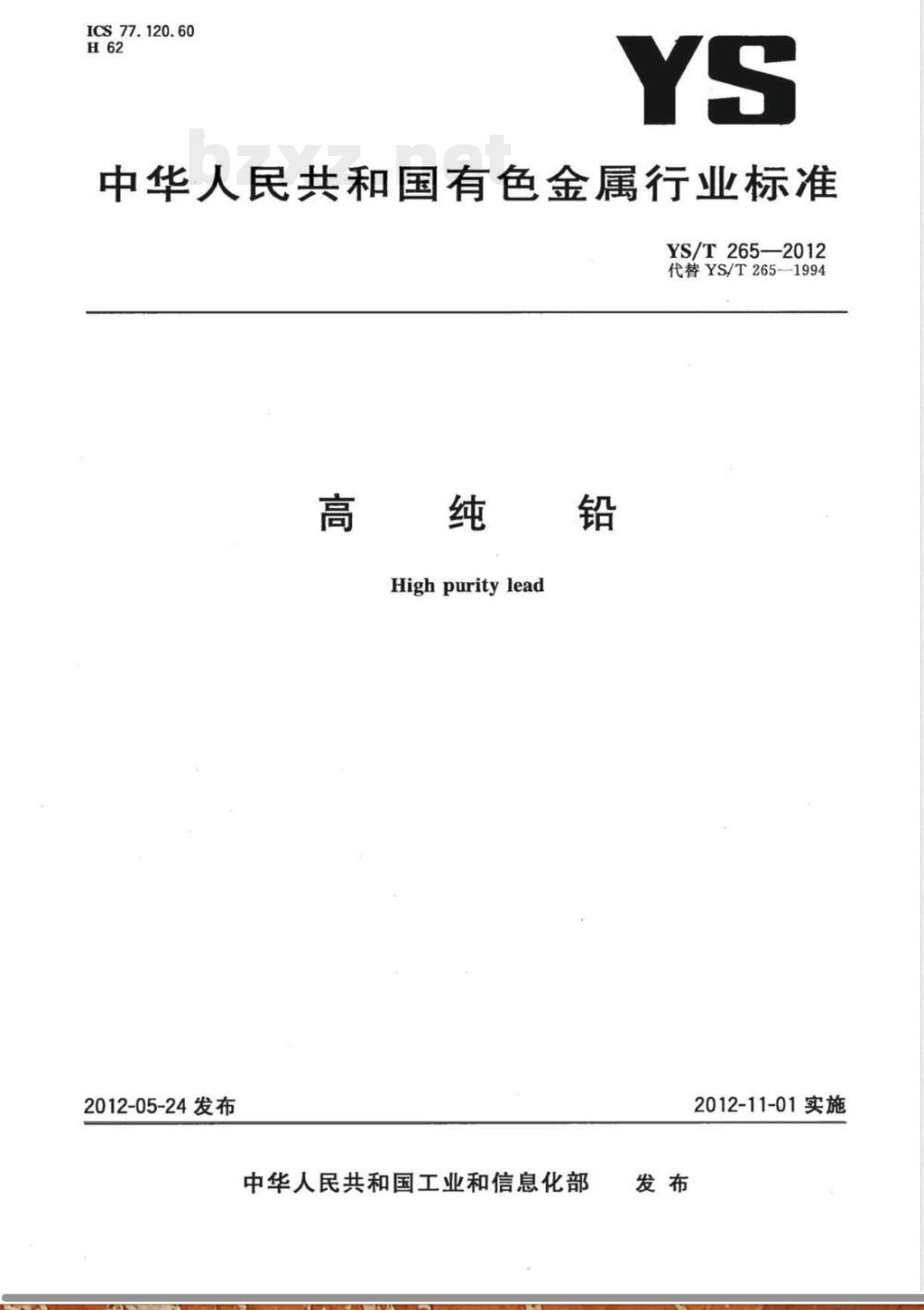

ICS 77.120.60 H62 YS 中华人民共和国有色金属行业标准 YS/T 265—2012 代替 YS/T 265—1994 高纯铅 High purity lead 2012-05-24 发布 中华人民共和国工业和信息化部 2012-11-01 实施 发布 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准代替 YS/T 265—1994《高纯铅》产品标准。 与 YS/T 265—1994 相比，主要变化如下： — 调整了化学成分中杂质砷的限量，Pb-05由0.5×10⁻⁴%修订为0.3×10⁻⁴%，Pb-06由0.2×10⁻⁴%修订为0.1×10⁻⁴%； — Pb-06增加Sb、Cd、Zn、Ni等杂质限量要求； — 在检验规则中增加“每批产品重量一般不大于100kg”； — 修改包装方式：Pb-05采用透明聚酯薄膜包裹后塑料袋真空封装，Pb-06可采用玻璃管或塑料真空封装，或按双方约定方式封装。 本标准由全国有色金属标准化技术委员会（SAC/TC 243）归口。 本标准起草单位：东方电气集团峨眉半导体材料有限公司。 本标准主要起草人：詹科、唐云博、蒋蓉、廖敏。 本标准所代替标准的历次版本为：YS/T 265—1994。 1 范围 本标准规定了高纯铅的要求、试验方法、检验规则、标志、包装、运输、贮存、质量证明书及合同（或订货单）等内容。 本标准适用于以99.94%铅锭为原料，经高氯酸铅溶液（或硅氟酸铅溶液）电解精炼制得的99.999%高纯铅，以及以99.999%高纯铅为原料进一步电解精炼制得的99.9999%高纯铅。产品主要用于化合物半导体、致冷元件、红外光电转换器件、高效温差元件及焊料等领域。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡注日期的引用文件，仅注日期版本适用；凡不注日期的引用文件，其最新版本（包括所有修改单）适用本文件。 YS/T 229（所有部分） 高纯铅分析方法 3 要求 3.1 产品分类 高纯铅按化学成分分为 Pb-05 和 Pb-06 两个牌号。 3.2 化学成分 产品化学成分应符合表1规定。 表1 高纯铅化学成分 Pb-05：Pb含量 ≥ 99.999%，As 0.3，Fe 0.5，Cu 0.8，Bi 1.0，Sn 0.5，Sb 0.5，Ag 0.5，Mg 0.5，Al 0.5，Ca 0.5，Zn 1.0，Ni 0.5（单位：10⁻⁴%） Pb-06：Pb含量 ≥ 99.9999%，As 0.1，Fe 0.05，Cu 0.05，Bi 0.1，Sn 0.05，Sb 0.1，Ag 0.05，Mg 0.1，Al 0.1，Ca 0.1，Zn 0.1，Ni 0.1（单位：10⁻⁴%） 注1：Pb-05、Pb-06牌号中铅含量为100%减去表中杂质实测总和的余量。 注2：未规定杂质元素由供需双方协商确定。 3.3 外观质量 产品应呈银灰色锭状，结晶致密，无氧化色斑；表面应平整，无毛刺、污物、缩孔、夹层和裂纹。 3.4 其他要求 如有特殊要求，由供需双方协商确定。 4 试验方法 Pb-05化学成分按 YS/T 229 规定进行。 Pb-06化学成分分析方法由供需双方协商确定。 外观质量采用目视检查。 5 检验规则 5.1 检查与验收 产品由供方技术监督部门检验，保证符合标准或合同要求，并出具质量证明书。 需方可复验，如结果不符，可在收到产品后三个月内提出，双方协商解决。 5.2 组批 产品按批验收，每批由同一牌号、相同规格产品组成，每批重量一般不大于100kg。 5.3 取样 从铸锭液态金属中分阶段取样（开始、中间、结束），使用不污染材料的工具取样。 仲裁取样从同批产品中随机取1～2锭，从锭表面刮取刨屑，经清理后混合均匀，缩分至不少于50g试样。 5.4 判定规则 当化学成分分析结果不符合标准或合同规定时，按批判定为不合格。
