【其他行业标准】 航空散热管

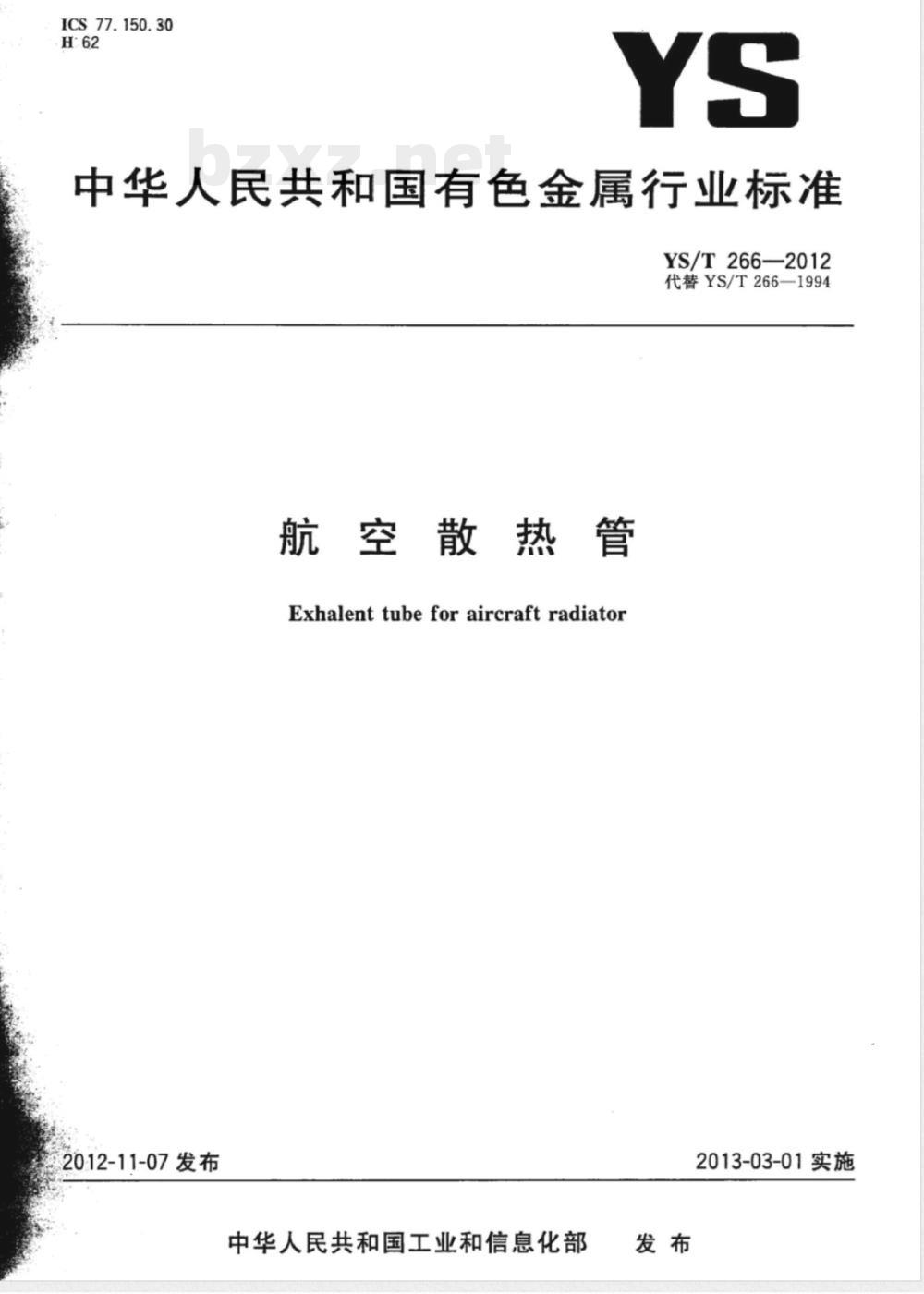

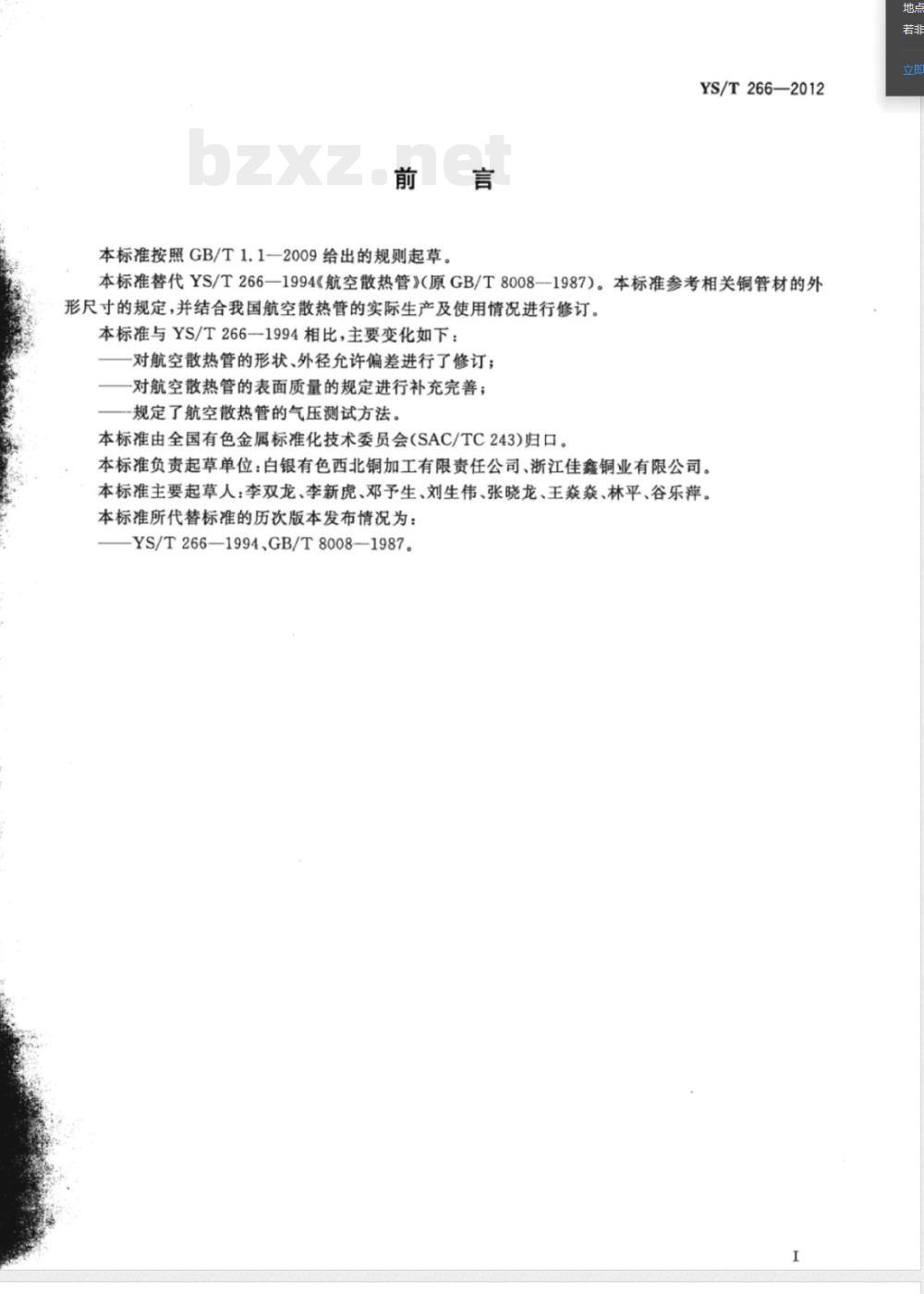

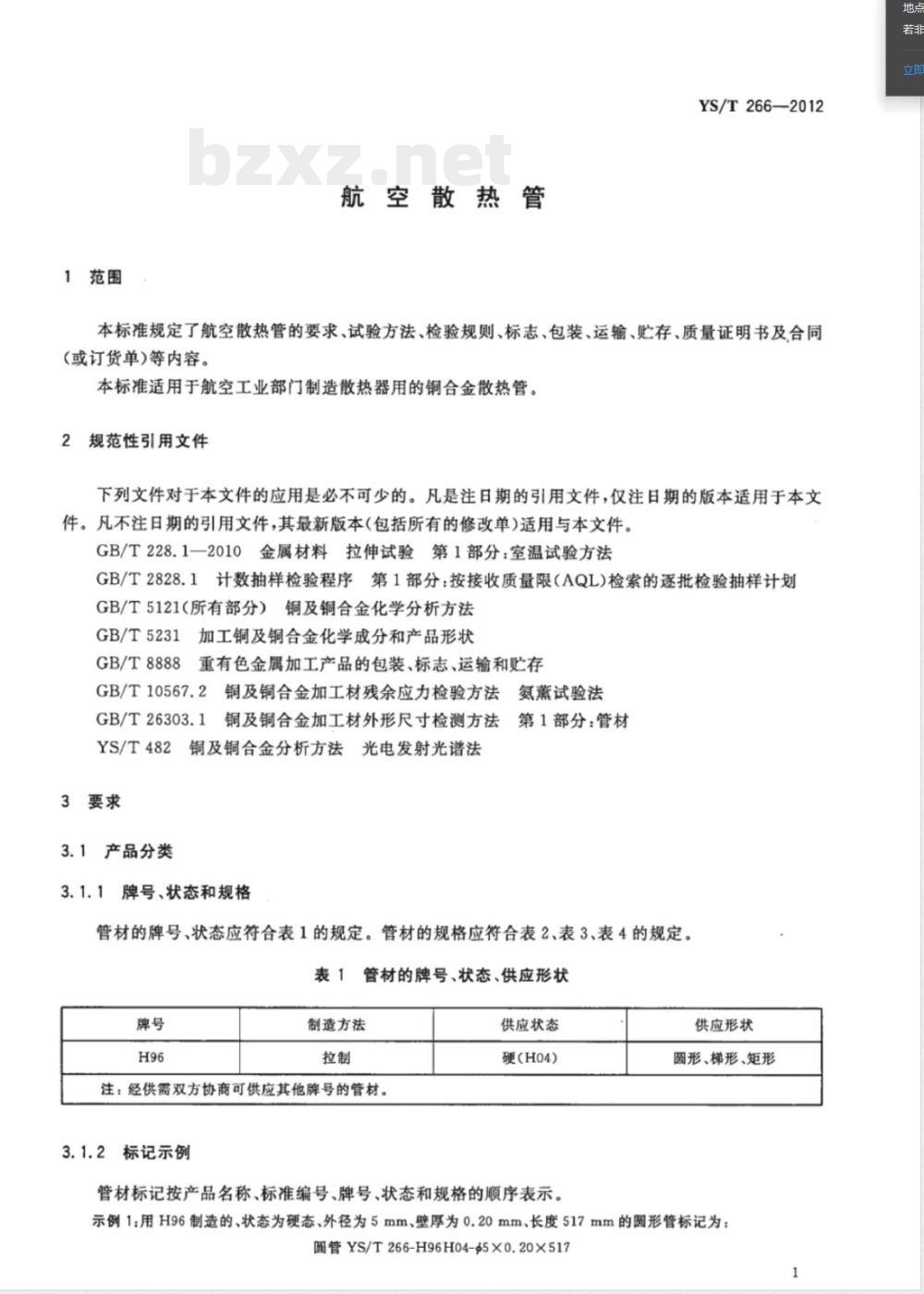

ICS 77.150.30 H:62 YS 中华人民共和国有色金属行业标准 YS/T 266—2012 代替 YS/T 266—1994 航空散热管 Exhalent tube for aircraft radiator 2012-11-07 发布 中华人民共和国工业和信息化部 2013-03-01 实施 发布 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准代替 YS/T 266—1994《航空散热管》（原 GB/T 8008—1987）。本标准参考相关铜管材外形尺寸规定，并结合我国航空散热管实际生产及使用情况进行修订。 与 YS/T 266—1994 相比，主要变化如下： — 对航空散热管的形状、外径允许偏差进行了修订； — 对表面质量规定进行了补充完善； — 规定了航空散热管的气压测试方法。 本标准由全国有色金属标准化技术委员会（SAC/TC 243）归口。 本标准负责起草单位：白银有色西北铜加工有限责任公司、浙江佳鑫铜业有限公司。 本标准主要起草人：李双龙、李新虎、邓予生、刘生伟、张晓龙、王焱焱、林平、谷乐萍。 本标准所代替标准的历次版本发布情况为：YS/T 266—1994、GB/T 8008—1987。 1 范围 本标准规定了航空散热管的要求、试验方法、检验规则、标志、包装、运输、贮存、质量证明书及合同（或订货单）等内容。 本标准适用于航空工业部门制造散热器用的铜合金散热管。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡注日期的引用文件，仅注日期的版本适用；凡不注日期的引用文件，其最新版本（包括所有修改单）适用本文件。 GB/T 228.1—2010 金属材料 拉伸试验 第1部分：室温试验方法 GB/T 2828.1 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T 5121（所有部分） 铜及铜合金化学分析方法 GB/T 5231 加工铜及铜合金化学成分和产品形状 GB/T 8888 重有色金属加工产品的包装、标志、运输和贮存 GB/T 10567.2 铜及铜合金加工材残余应力检验方法 氨熏试验法 GB/T 26303.1 铜及铜合金加工材外形尺寸检测方法 第1部分：管材 YS/T 482 铜及铜合金分析方法 光电发射光谱法 3 要求 3.1 产品分类 3.1.1 牌号、状态和规格 管材牌号、状态应符合表1规定，规格应符合表2、表3、表4规定。 表1 牌号、状态及供应形状 牌号：H96 制造方法：拉制 供应状态：硬（H04） 供应形状：圆形、梯形、矩形 注：经供需双方协商可供应其他牌号管材。 3.1.2 标记示例 产品标记按：产品名称 + 标准编号 + 牌号 + 状态 + 规格表示。 示例1：H96 制造，H04 状态，外径 5mm，壁厚 0.20mm，长度 517mm 圆管： 管 YS/T 266—H96H04-5×0.20×517 示例2：H96 制造，H04 状态，梯形管尺寸 A=7.20mm，B=4.04mm，h=3.50mm，长度 290mm： 梯形管 YS/T 266—H96H04-7.20×4.04×3.50×290 3.2 化学成分 管材化学成分应符合 GB/T 5231 中相应牌号规定。 3.3 管材尺寸及允许偏差 3.3.1 圆形管材（图1） 外径 D（mm）及壁厚 s（mm）允许偏差如下： 外径 D：2（±0.03）、4（±0.06）、5（±0.08）等 壁厚 s：0.11、0.15、0.20（±0.02） 理论重量（g/m）：5.777、11.891、15.631、21.120、20.216、26.677 注：经供需双方协商可提供其他规格。 3.3.2 梯形管材（图2） 下底边长 A（mm）：4.90、6.04、7.20（±0.05~-0.20） 上底边长 B（mm）：2.89、3.46、4.04 高度 h（mm）：2.50、3.00、3.50（±0.08） （表格后续内容在原文中未完整显示）
