【其他行业标准】 照相制版用微晶锌板

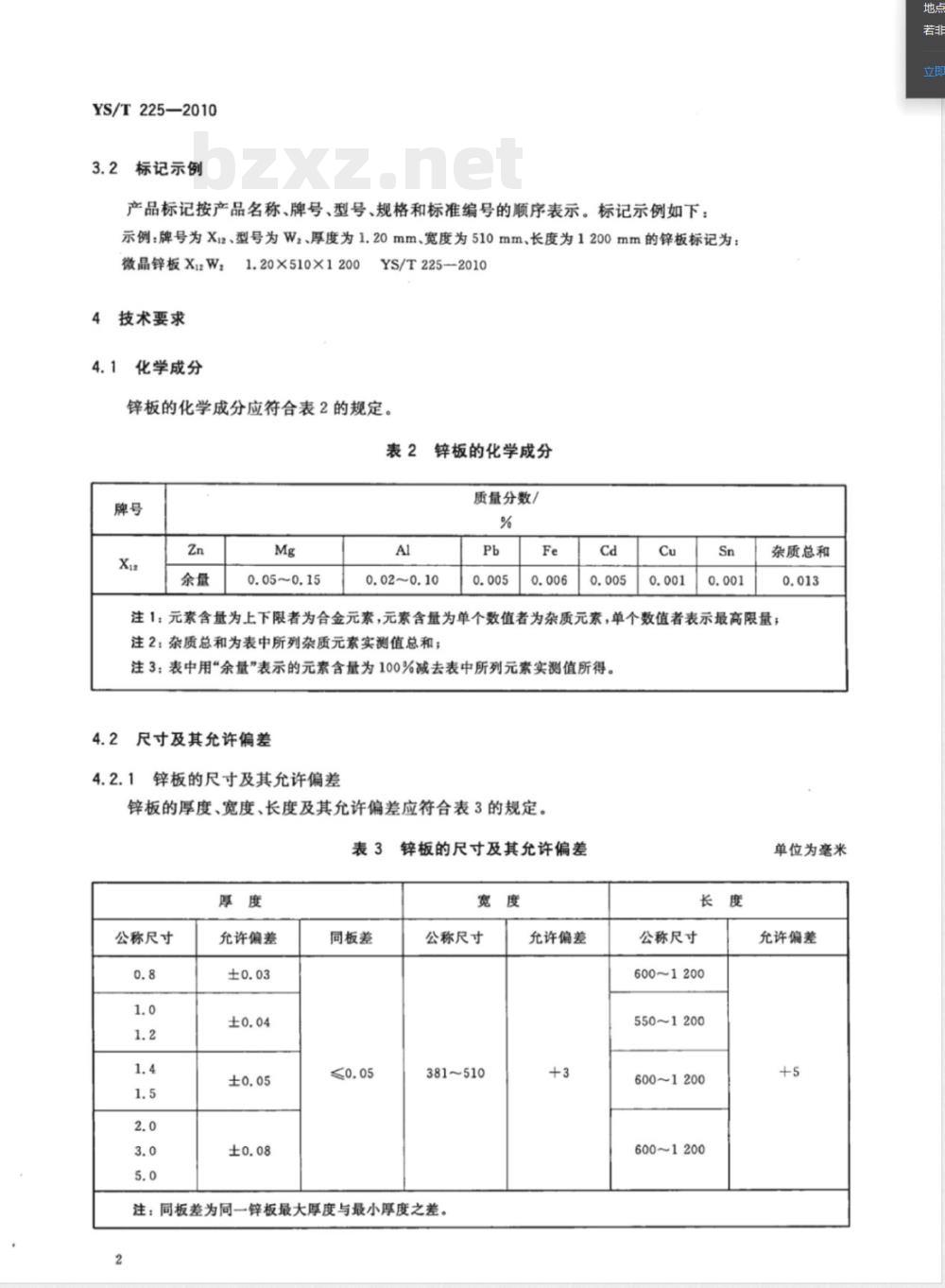

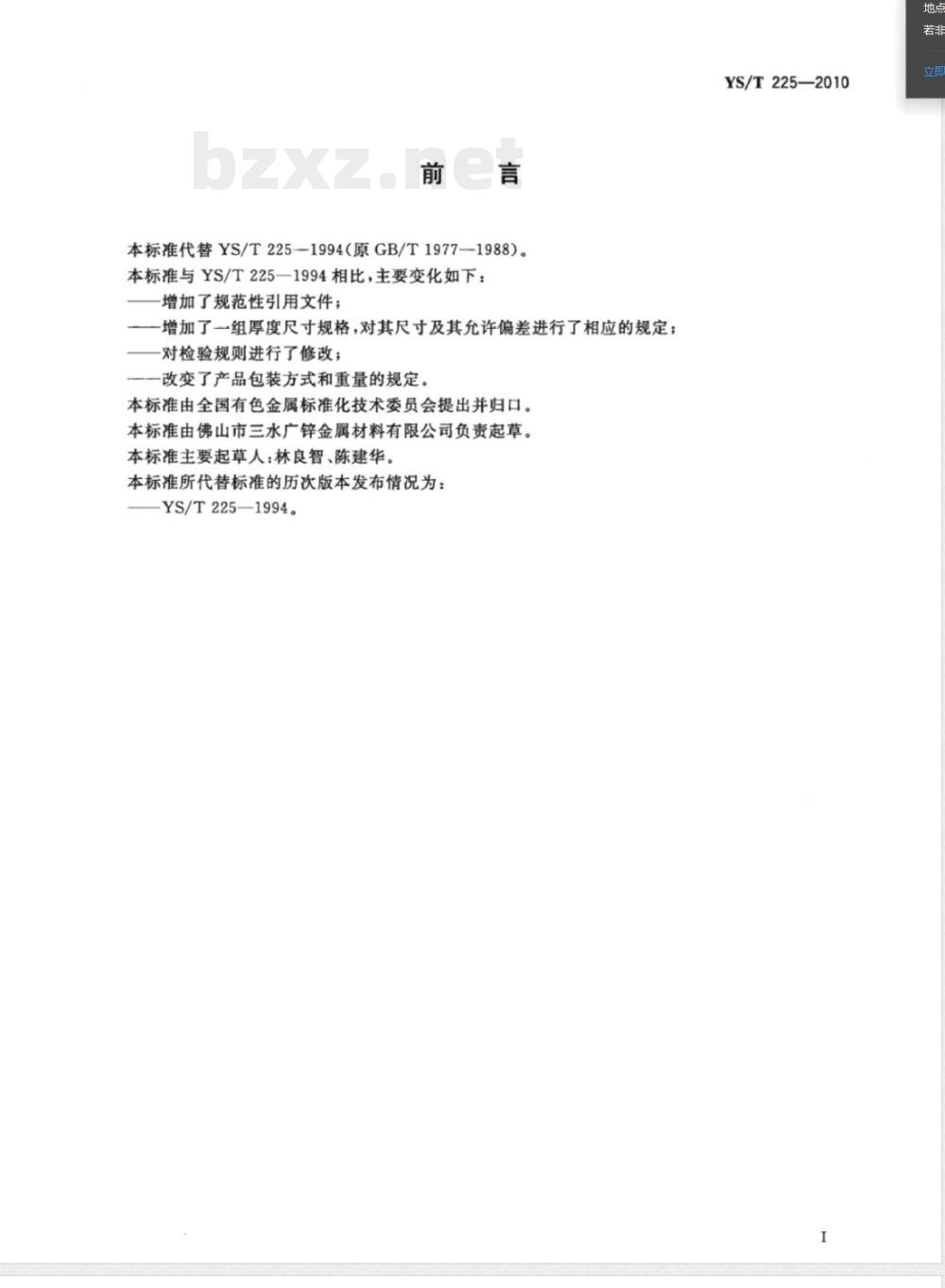

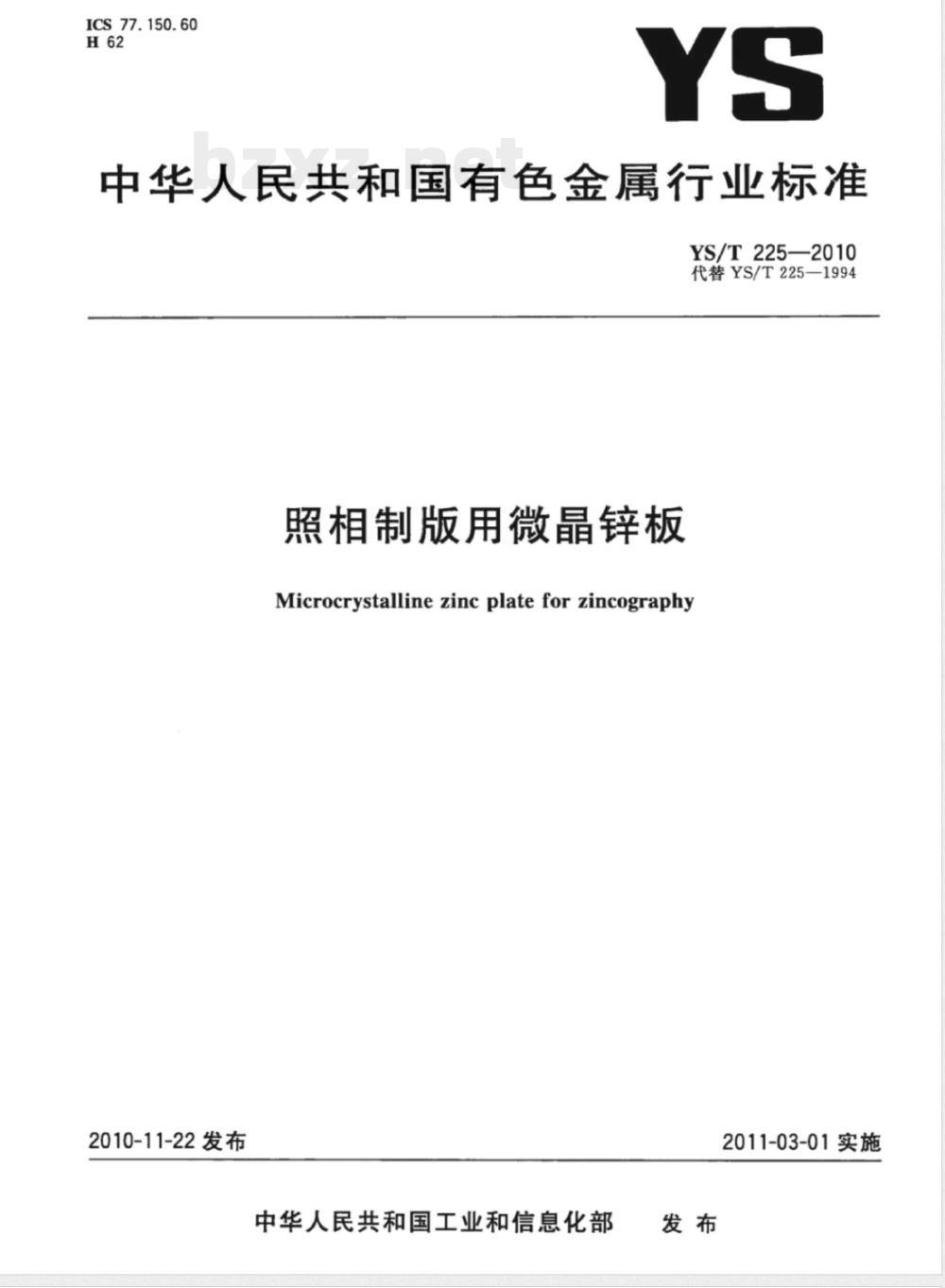

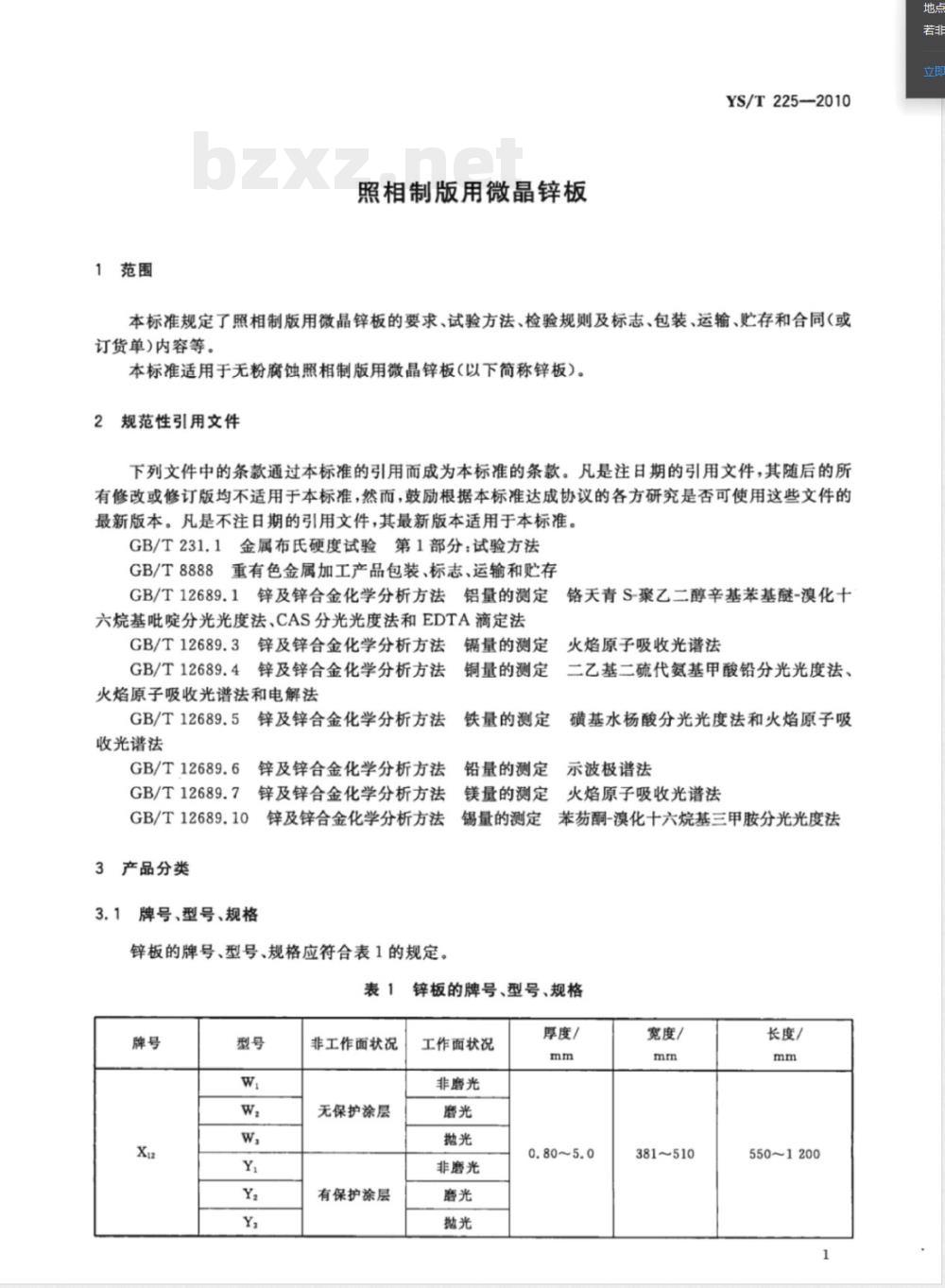

ICS 77.150.60 H62 YS 中华人民共和国有色金属行业标准 YS/T 225—2010 代替 YS/T 225—1994 照相制版用微晶锌板 Microcrystalline zinc plate for zincography 2010-11-22 发布 中华人民共和国工业和信息化部 发布 2011-03-01 实施 前言 本标准代替 YS/T 225—1994（原 GB/T 1977—1988）。与 YS/T 225—1994 相比，主要变化如下： — 增加规范性引用文件； — 增加一组厚度尺寸规格，并对尺寸及允许偏差作出规定； — 修改检验规则； — 改变产品包装方式及重量规定。 本标准由全国有色金属标准化技术委员会提出并归口。 本标准由佛山市三水广锌金属材料有限公司负责起草。 本标准主要起草人：林良智、陈建华。 本标准所代替标准的历次版本为：YS/T 225—1994。 1 范围 本标准规定了照相制版用微晶锌板的要求、试验方法、检验规则及标志、包装、运输、贮存和合同（或订货单）内容等。 本标准适用于无粉腐蚀照相制版用微晶锌板（以下简称锌板）。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡注日期的引用文件，其后所有修改版不适用本标准；凡不注日期的引用文件，其最新版本适用本标准。 GB/T 231.1 金属布氏硬度试验 第1部分：试验方法 GB/T 8888 重有色金属加工产品包装、标志、运输和贮存 GB/T 12689.1 锌及锌合金化学分析方法 铝量的测定 GB/T 12689.3 锌及锌合金化学分析方法 铁量的测定 GB/T 12689.4 锌及锌合金化学分析方法 铜量的测定（火焰原子吸收光谱法等） GB/T 12689.5 锌及锌合金化学分析方法 镁量的测定 GB/T 12689.6 锌及锌合金化学分析方法 铅量的测定 GB/T 12689.7 锌及锌合金化学分析方法 锡量的测定 GB/T 12689.10 锌及锌合金化学分析方法 镉量的测定等 3 产品分类 3.1 牌号、型号、规格 锌板牌号为 Xi2，型号及规格见表1。 表1 锌板牌号、型号、规格 牌号：Xi2 型号：W、Wz、Y等 工作面状态：非磨光、磨光、抛光 非工作面状态：无保护涂层或有保护涂层 厚度：0.80～5.0 mm 宽度：381～510 mm 长度：550～1200 mm 3.2 标记示例 产品标记按产品名称、牌号、型号、规格和标准编号顺序表示。 示例：Xi2 牌号，Wz 型号，厚度1.20mm，宽度510mm，长度1200mm的锌板标记为： 微晶锌板 Xi2 Wz 1.20×510×1200 YS/T 225—2010 4 技术要求 4.1 化学成分 锌板化学成分应符合表2规定。 表2 化学成分（质量分数%） Zn：余量 Mg：0.05～0.15 Al：0.02～0.10 Pb：≤0.005 Fe：≤0.006 Cd：≤0.005 Cu：≤0.001 Sn：≤0.001 杂质总和：≤0.013 注： 1）合金元素为含量范围，杂质元素为单值限量； 2）杂质总和为各杂质实测值之和； 3）Zn为余量，为100%减去其他元素实测值。 4.2 尺寸及允许偏差 4.2.1 厚度、宽度、长度及允许偏差见表3。 厚度（mm）：0.8、1.0、1.2、1.4、1.5、2.0、3.0、5.0 厚度允许偏差：±0.03～±0.08 同板差：≤0.05 mm 宽度：381～510 mm，允许偏差+3 mm 长度：550～1200 mm（不同规格组合） 注：同板差指同一锌板最大厚度与最小厚度之差。
