【其他行业标准】 氧化亚镍

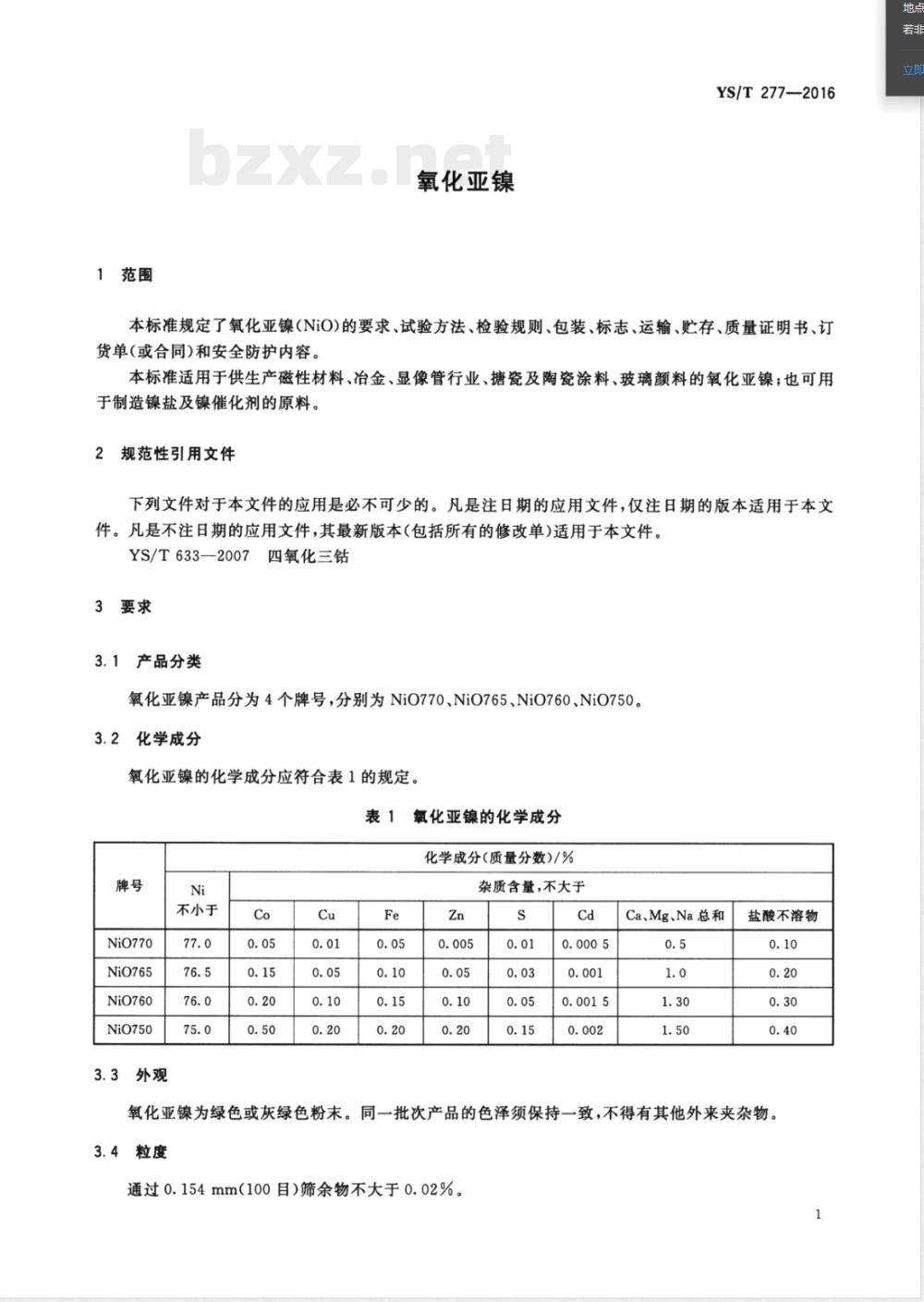

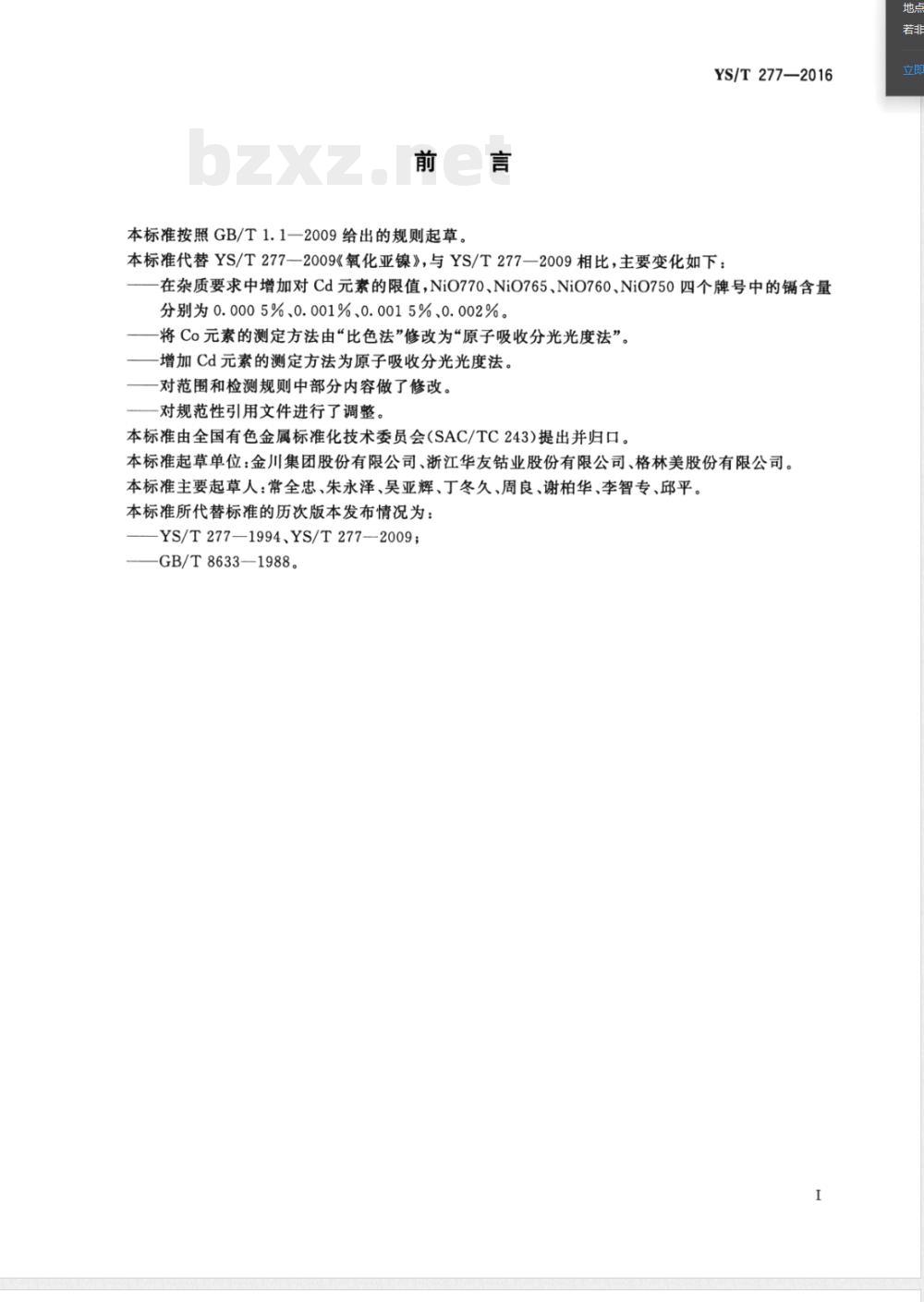

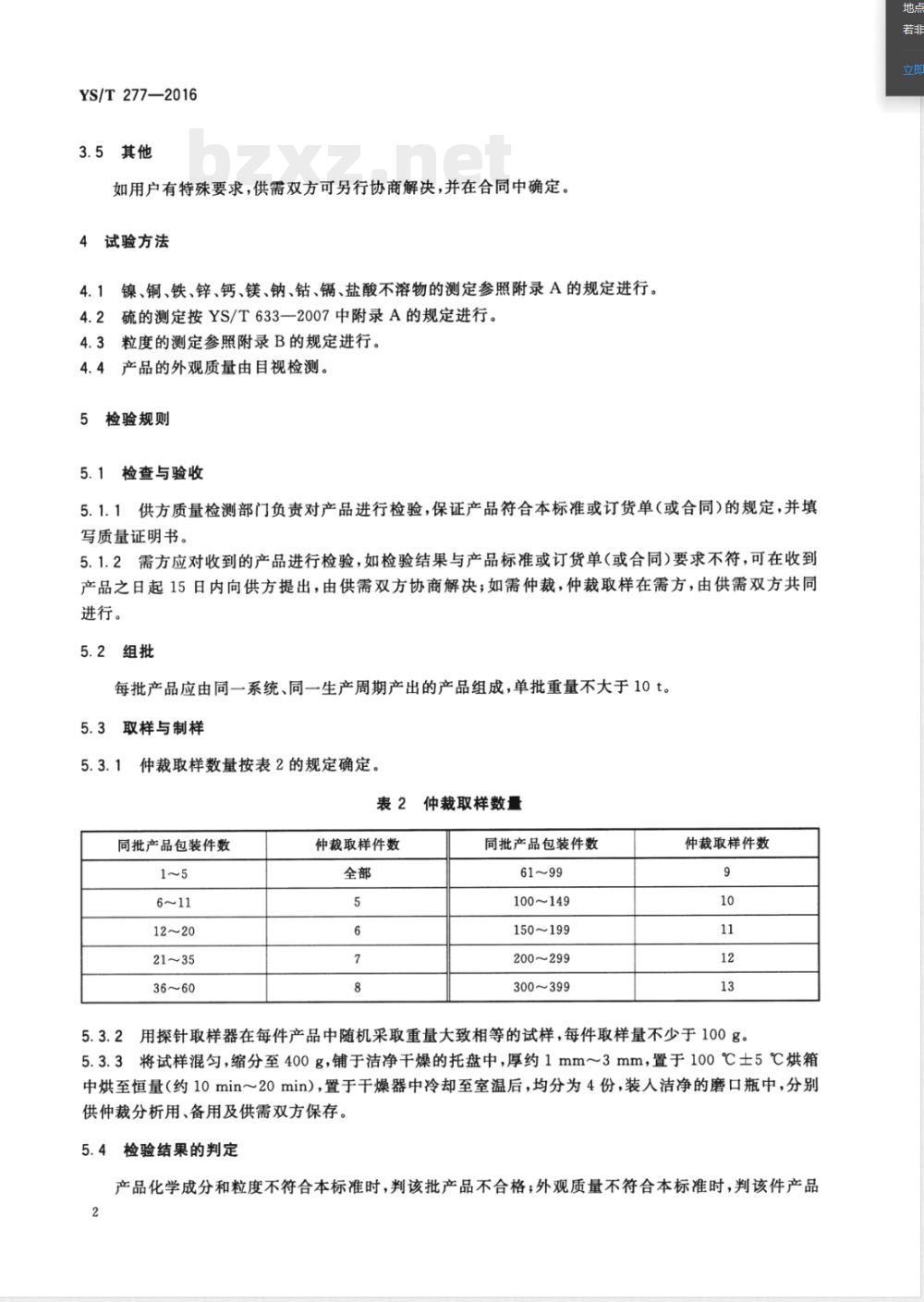

ICS 77.150.40 H62 YS 中华人民共和国有色金属行业标准 YS/T 277—2016 代替 YS/T 277—2009 氧化亚镍 Nickel monoxide 2016-07-11发布 2017-01-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准代替YS/T 277—2009《氧化亚镍》。与YS/T 277—2009相比，主要变化如下：在杂质要求中增加Cd元素限值，NiO770、NiO765、NiO760、NiO750四个牌号的Cd含量分别为0.0005%、0.001%、0.0015%、0.002%；将Co元素测定方法由比色法改为原子吸收分光光度法；增加Cd元素测定方法为原子吸收分光光度法；对范围及检验规则部分内容进行了修改；对规范性引用文件进行了调整。 本标准由全国有色金属标准化技术委员会（SAC/TC243）提出并归口。 本标准起草单位：金川集团股份有限公司、浙江华友钴业股份有限公司、格林美股份有限公司。 本标准主要起草人：常全忠、朱永泽、吴亚辉、丁冬久、周良、谢柏华、李智专、邱平。 本标准历次版本：YS/T 277—1994、YS/T 277—2009、GB/T 8633—1988。 1 范围 本标准规定了氧化亚镍（NiO）的要求、试验方法、检验规则、包装、标志、运输、贮存、质量证明书、订货单（或合同）及安全防护内容。 本标准适用于用于磁性材料、冶金、显像管行业、搪瓷及陶瓷涂料、玻璃颜料等用途的氧化亚镍，也可作为制备镍盐及镍催化剂的原料。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用本文件。 YS/T 633—2007 四氧化三钴 3 要求 3.1 产品分类 氧化亚镍产品分为4个牌号：NiO770、NiO765、NiO760、NiO750。 3.2 化学成分 氧化亚镍化学成分应符合表1规定。 Ni含量：NiO770 ≥77.0%，NiO765 ≥76.5%，NiO760 ≥76.0%，NiO750 ≥75.0%。 杂质含量（质量分数，不大于）： Co：0.05～0.50；Cu：0.01～0.20；Fe：0.05～0.20；Zn：0.005～0.20；S：0.01～0.15；Cd：0.0005～0.002（随牌号变化）；Ca、Mg、Na总和：0.5～1.5；盐酸不溶物：0.10～0.40。 3.3 外观 氧化亚镍为绿色或灰绿色粉末，同一批次产品色泽应一致，不得含有外来夹杂物。 3.4 粒度 通过0.154mm（100目）筛余物不大于0.02%。 3.5 其他要求 如用户有特殊要求，由供需双方协商确定并在合同中规定。 4 试验方法 镍、铜、铁、锌、钙、镁、钠、钴、镉及盐酸不溶物的测定参照附录A规定。 硫的测定按YS/T 633—2007附录A规定。 粒度测定参照附录B规定。 外观质量采用目视检查。 5 检验规则 5.1 检查与验收 供方质量检验部门负责产品检验并提供质量证明书，确保产品符合标准或合同要求。 需方应对产品进行检验，如不符合要求，可在收到产品15日内提出异议，由双方协商解决；必要时可进行仲裁取样，仲裁取样在需方现场由双方共同进行。 5.2 组批 每批产品由同一系统、同一生产周期产品组成，单批重量不大于10t。 5.3 取样与制样 仲裁取样数量按包装件数确定： 1～5件取全部；6～11件取5件；12～20件取6件；21～35件取7件；36～60件取8件； 61～99件取9件；100～149件取10件；150～199件取11件；200～299件取12件；300～399件取13件。 每件产品随机取样不少于100g，采用探针取样器取样。
