【其他行业标准】 镉棒

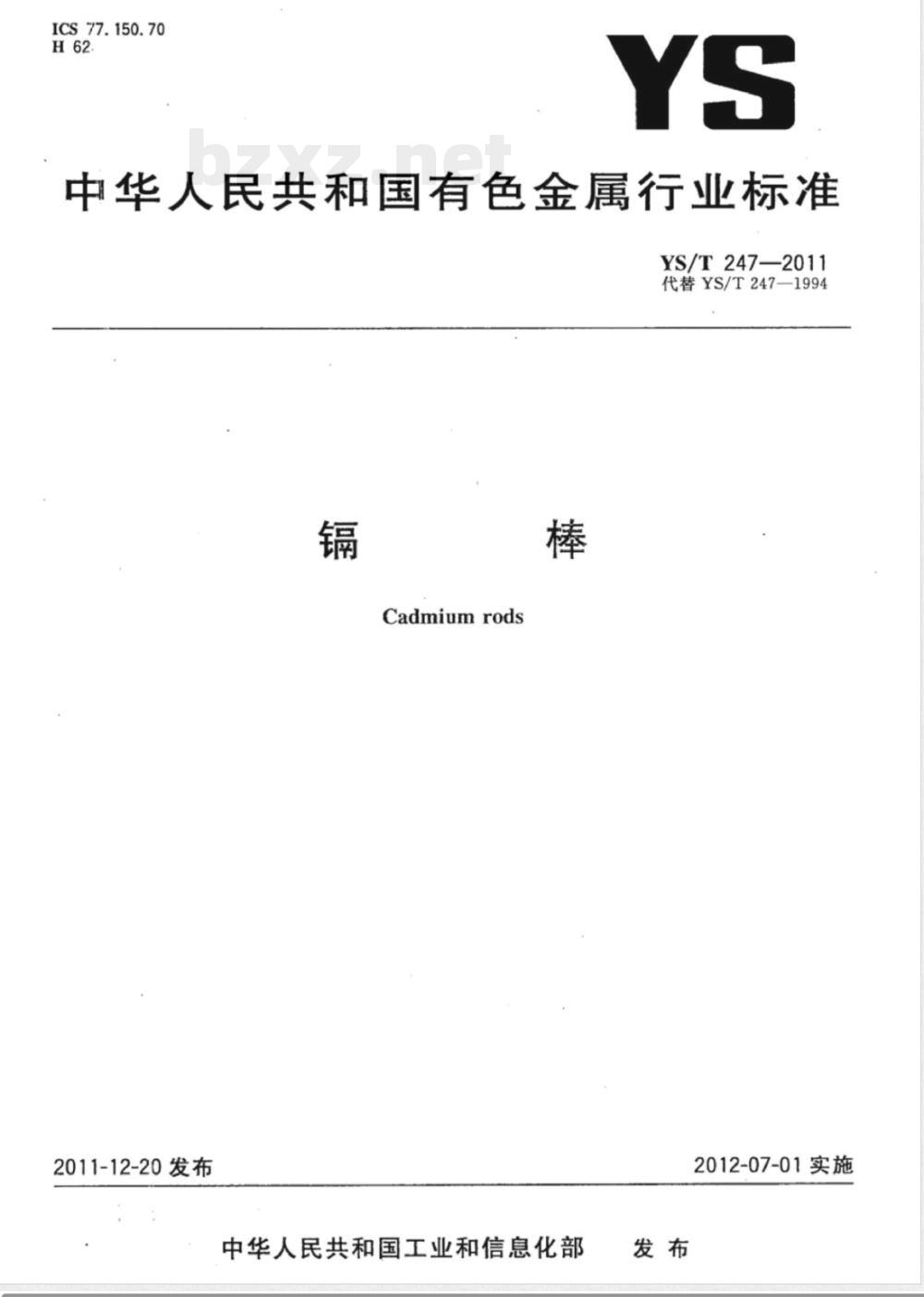

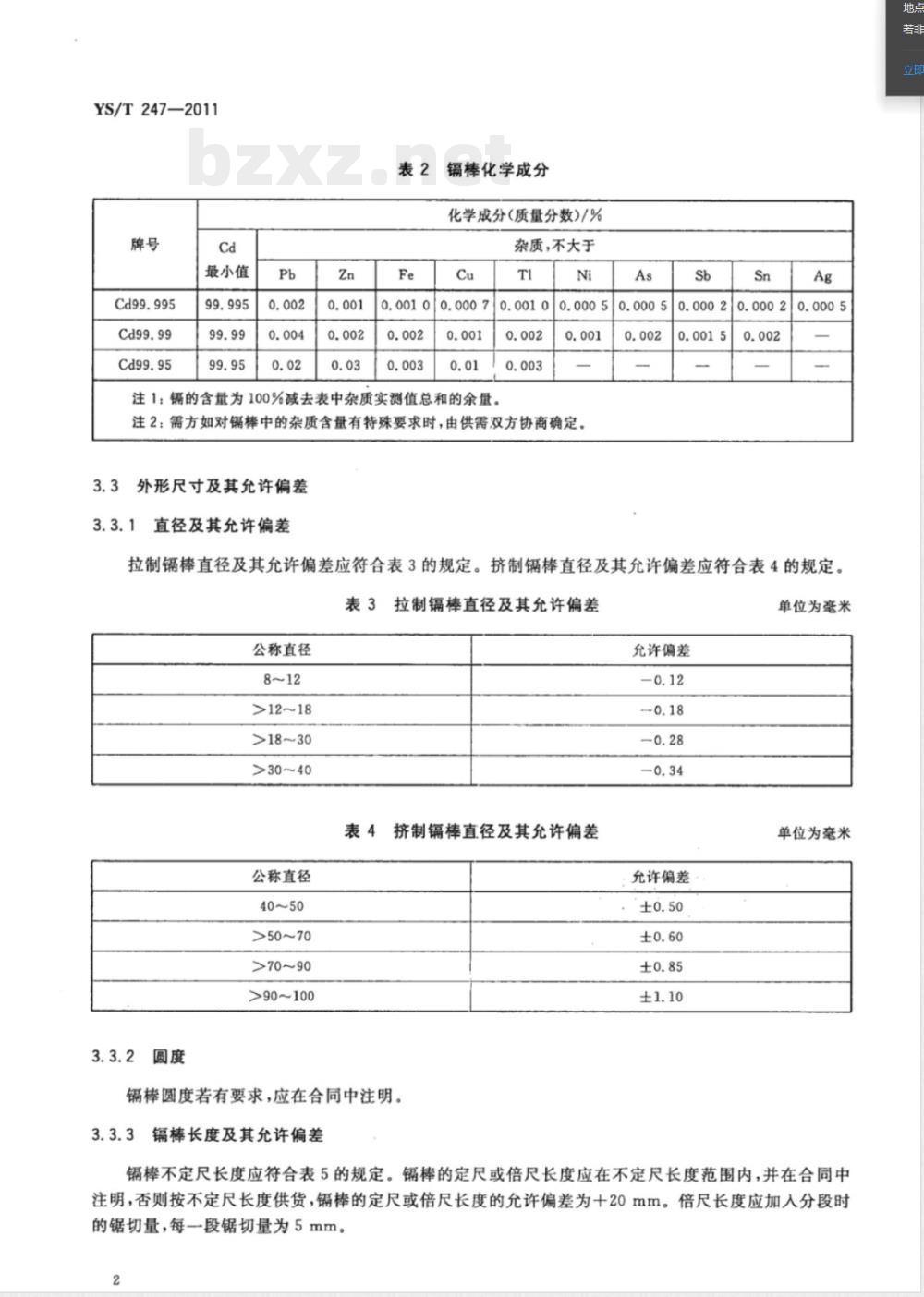

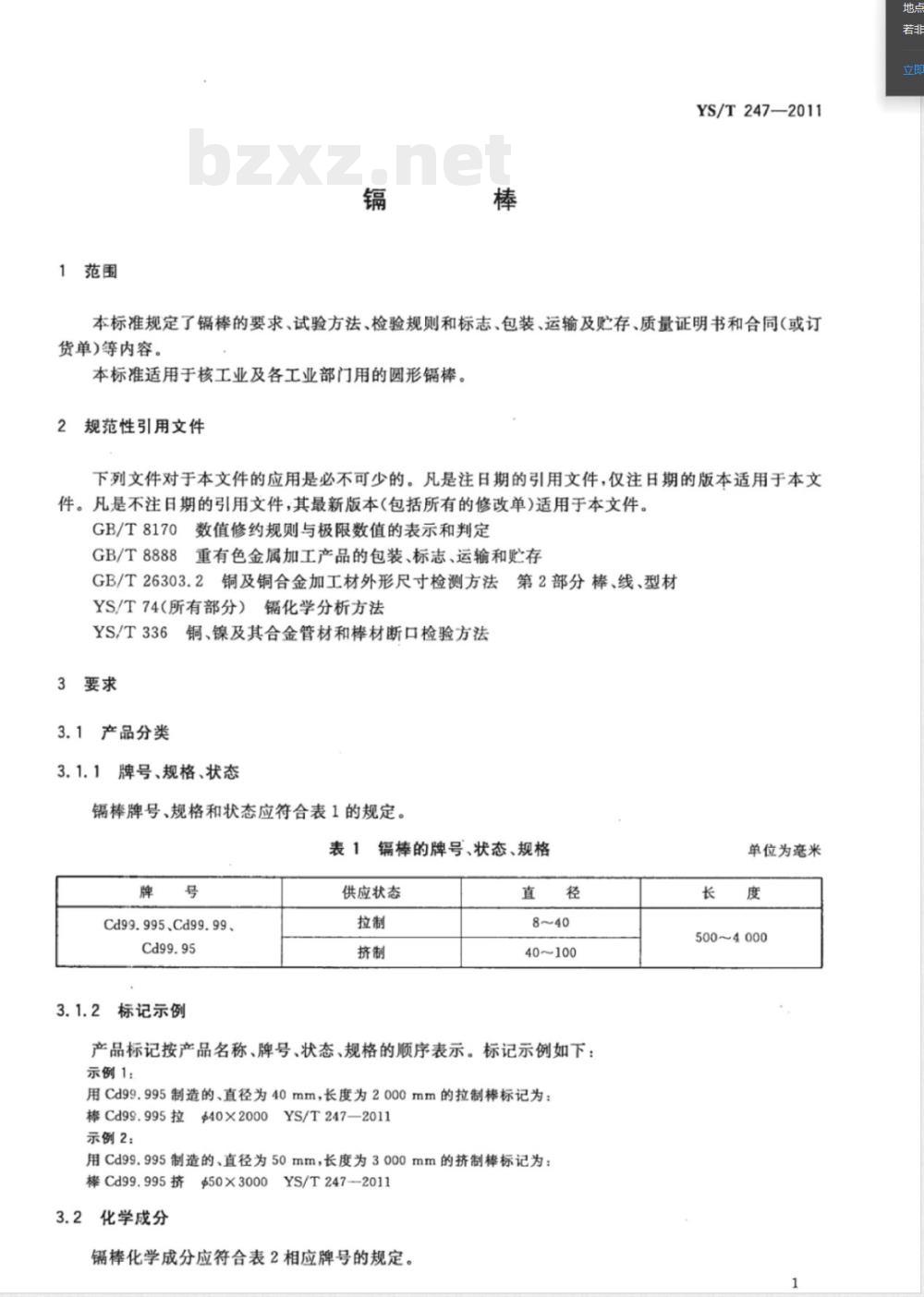

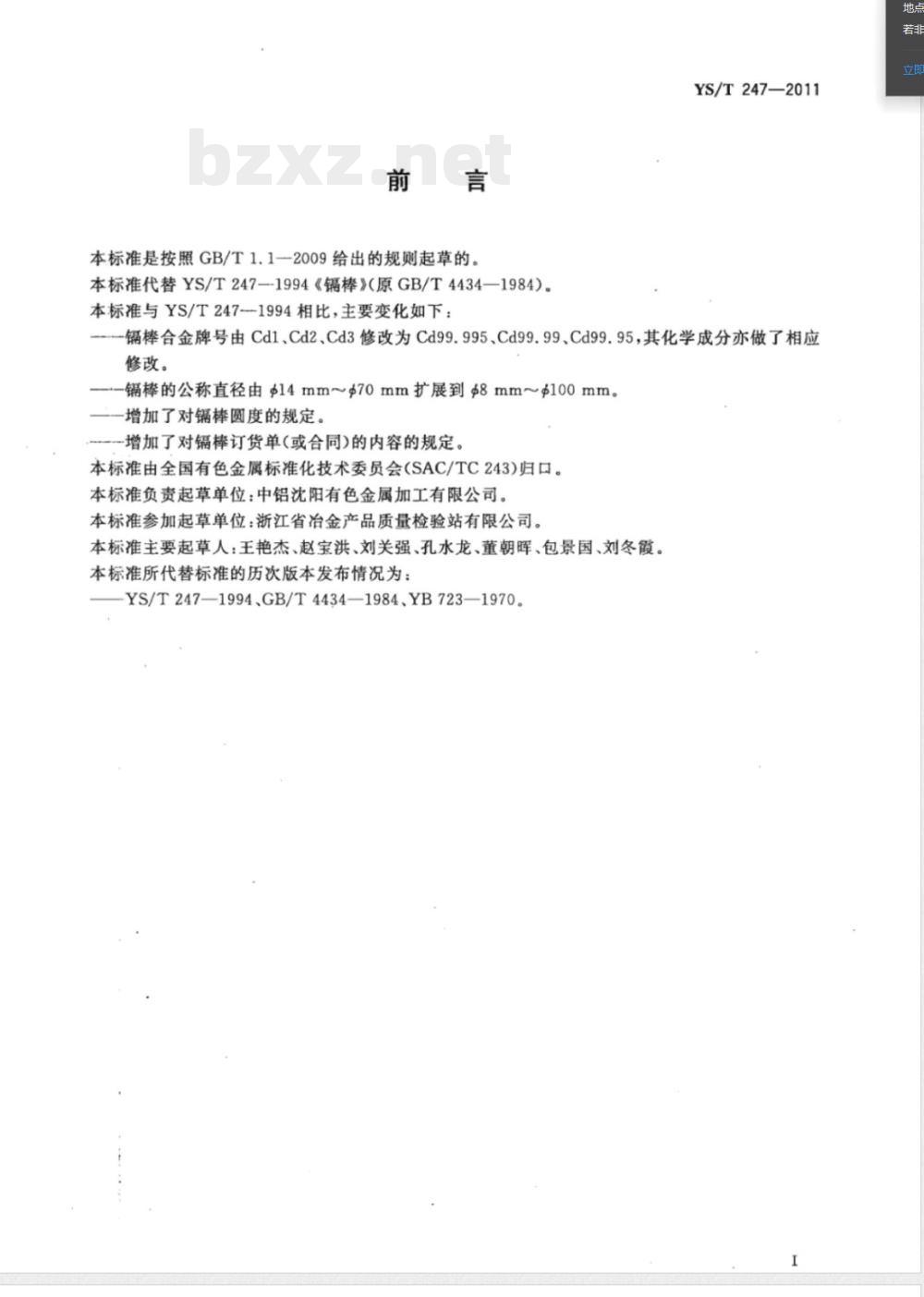

ICS 77.150.70 H62 YS 中华人民共和国有色金属行业标准 YS/T 247—2011 代替 YS/T 247—1994 镉棒 Cadmium rods 2011-12-20 发布 中华人民共和国工业和信息化部 发布 2012-07-01 实施 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准代替 YS/T 247—1994《镉棒》（原 GB/T 4434—1984）。与 YS/T 247—1994 相比，主要变化如下： — 牌号由 Cd1、Cd2、Cd3 修改为 Cd99.995、Cd99.99、Cd99.95，并相应调整化学成分； — 公称直径由 Φ14mm～Φ70mm 扩展至 Φ8mm～Φ100mm； — 增加镉棒圆度要求； — 增加订货单（或合同）内容规定。 本标准由全国有色金属标准化技术委员会（SAC/TC 243）归口。 本标准负责起草单位：中铝沈阳有色金属加工有限公司。 本标准参加起草单位：浙江省冶金产品质量检验站有限公司。 本标准主要起草人：王艳杰、赵宝洪、刘关强、孔水龙、董朝晖、包景国、刘冬霞。 本标准所代替标准的历次版本为：YS/T 247—1994、GB/T 4434—1984、YB 723—1970。 1 范围 本标准规定了镉棒的要求、试验方法、检验规则、标志、包装、运输及贮存、质量证明书及合同（或订货单）等内容。 本标准适用于核工业及各工业部门用的圆形镉棒。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡注日期的引用文件，仅注日期版本适用；凡不注日期的引用文件，其最新版本（包括所有修改单）适用本文件。 GB/T 8170 数值修约规则与极限数值的表示和判定 GB/T 8888 重有色金属加工产品的包装、标志、运输和贮存 GB/T 26303.2 铜及铜合金加工材外形尺寸检测方法 第2部分：棒、线、型材 YS/T 74（所有部分） 镉化学分析方法 YS/T 336 铜、镍及其合金管材和棒材断口检验方法 3 要求 3.1 产品分类 3.1.1 牌号、规格、状态 镉棒牌号、规格和状态应符合表1规定： 牌号：Cd99.995、Cd99.99、Cd99.95 供应状态：拉制、挤制 直径范围：拉制Φ8～40 mm，挤制Φ40～100 mm 长度：500～4000 mm 3.1.2 标记示例 产品标记按产品名称、牌号、状态、规格顺序表示。 示例1：Cd99.995 制造，直径40mm，长度2000mm 拉制棒： 棒 Cd99.995 拉 Φ40×2000 YS/T 247—2011 示例2：Cd99.995 制造，直径50mm，长度3000mm 挤制棒： 棒 Cd99.995 挤 Φ50×3000 YS/T 247—2011 3.2 化学成分 镉棒化学成分应符合表2规定。 表2 镉棒化学成分（质量分数%） Cd99.995：Cd≥99.995，Pb≤0.002，Zn≤0.001，Fe≤0.0010，Cu≤0.0007，Ni≤0.0005，As≤0.0005，Sb≤0.0002，Sn≤0.0002，Ag≤0.0005 Cd99.99：Cd≥99.99，Pb≤0.004，Zn≤0.002，Fe≤0.002，Cu≤0.001，Ni≤0.001，As≤0.002，Sb≤0.0015，Sn≤0.002 Cd99.95：Cd≥99.95，Pb≤0.02，Zn≤0.03，Fe≤0.003，Cu≤0.01，Ni（未明确）等 注1：镉含量为100%减去表中杂质实测值总和的余量。 注2：如需方对杂质含量有特殊要求，由供需双方协商确定。 3.3 外形尺寸及允许偏差 3.3.1 直径及允许偏差 拉制镉棒直径及允许偏差见表3；挤制镉棒见表4。 拉制： Φ8～12 mm：-0.12 mm >12～18 mm：-0.18 mm >18～30 mm：-0.28 mm >30～40 mm：-0.34 mm 挤制： Φ40～50 mm：±0.50 mm >50～70 mm：±0.60 mm >70～90 mm：±0.85 mm >90～100 mm：±1.10 mm 3.3.2 圆度 镉棒圆度如有要求，应在合同中注明。 3.3.3 长度 镉棒为不定尺长度，应符合标准规定范围，定尺或倍尺长度应在不定尺范围内。 （后续长度表未完整显示）
