【其他行业标准】 碲锭

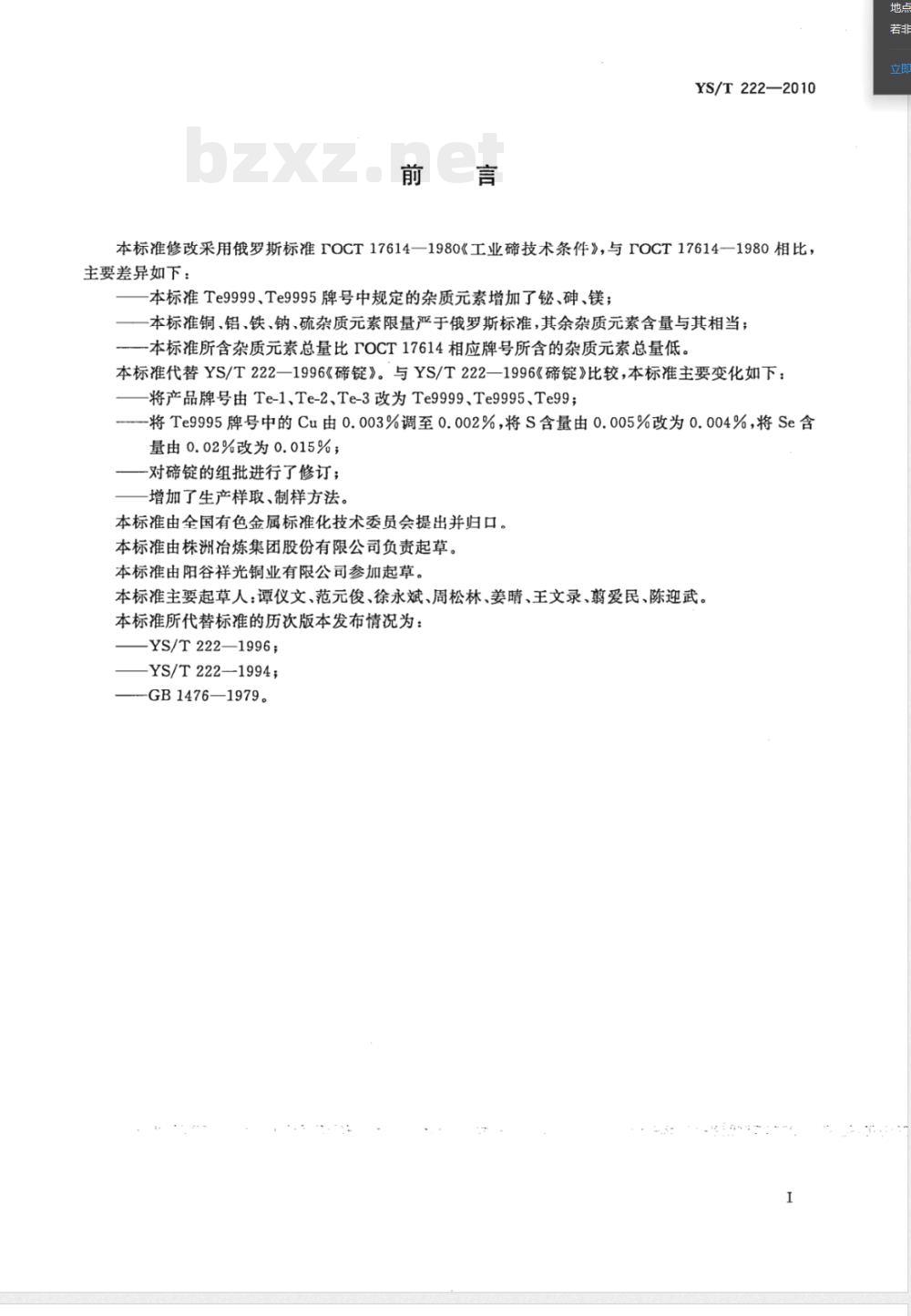

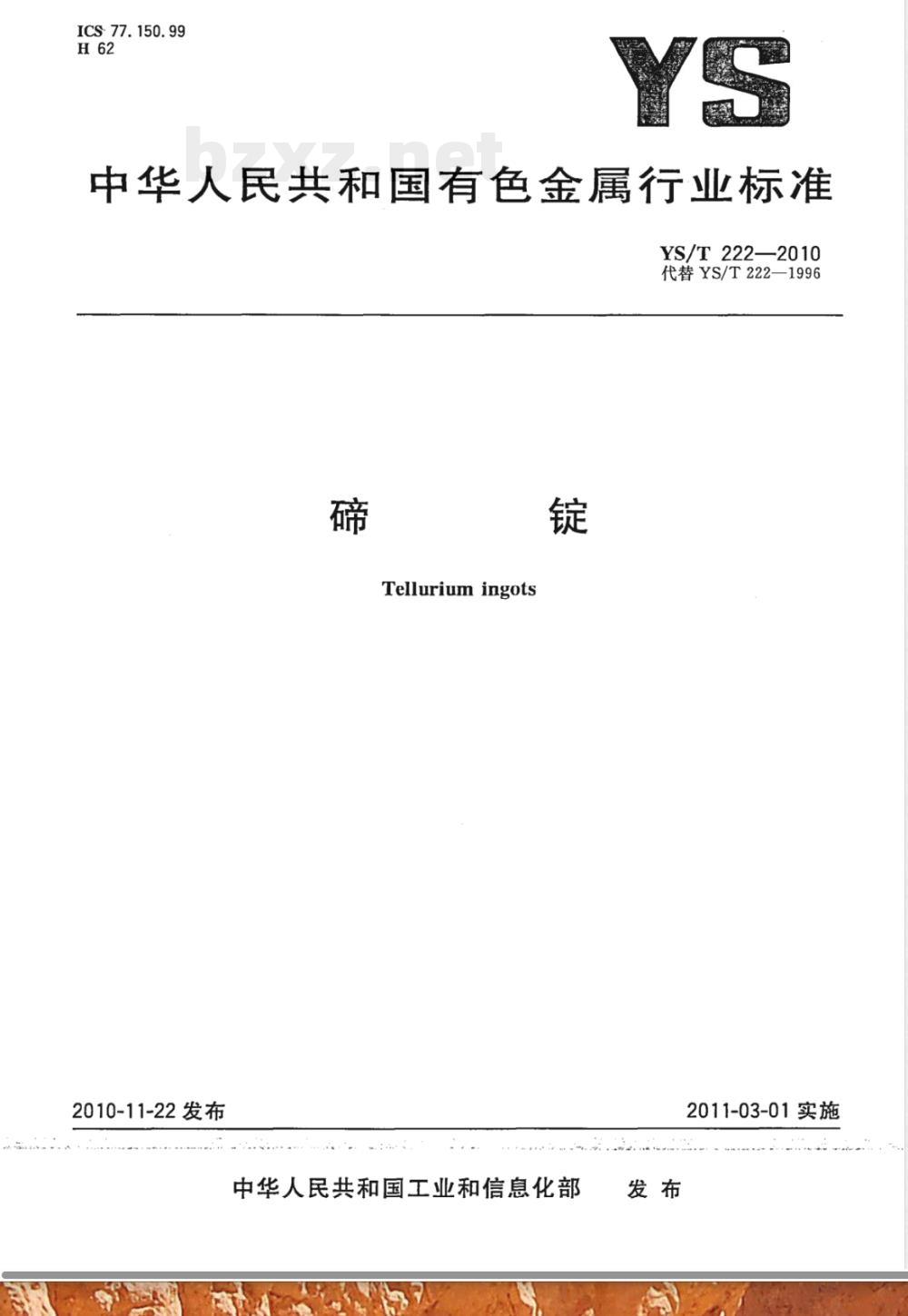

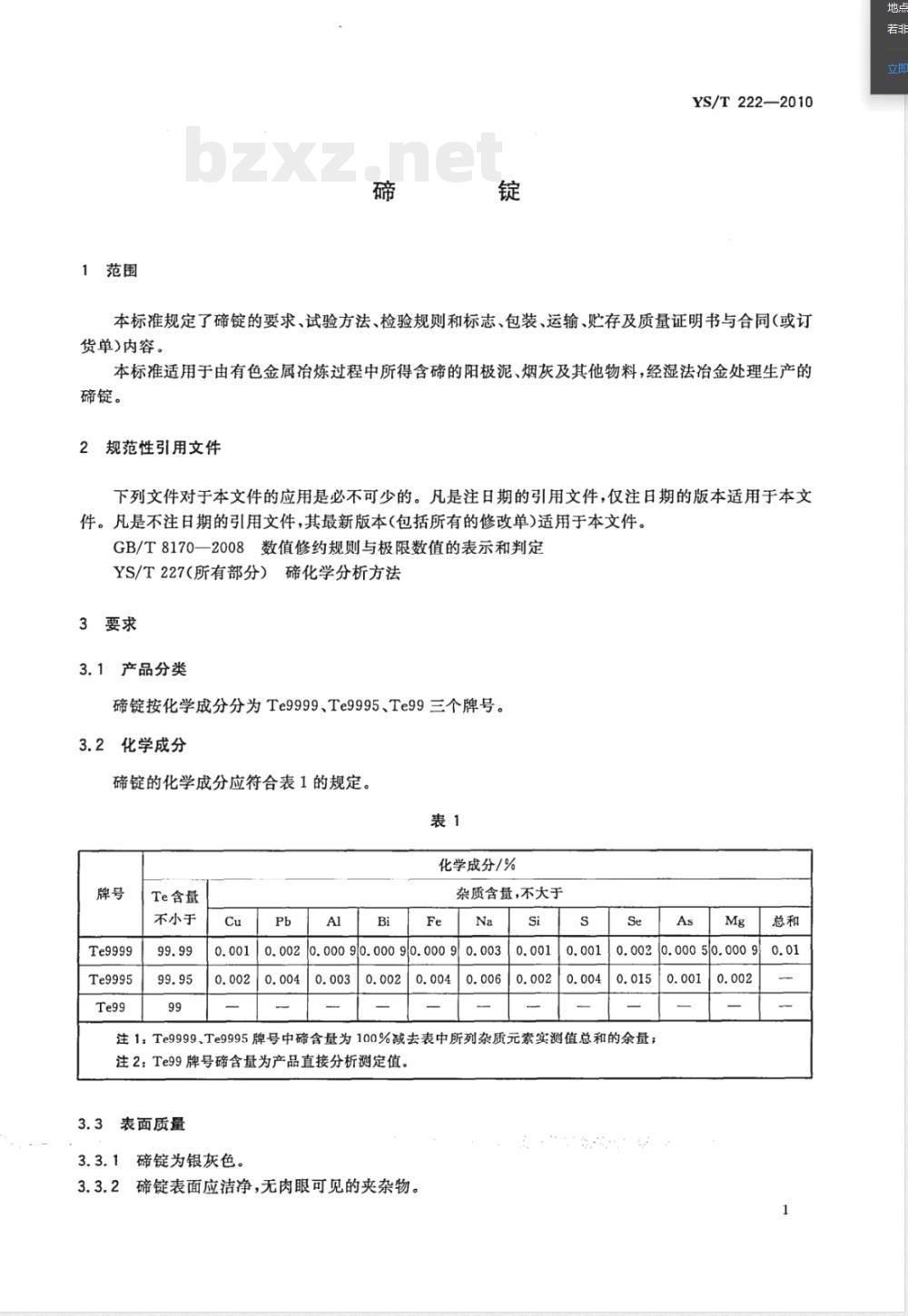

ICS 77.150.99 H62 YS 中华人民共和国有色金属行业标准 YS/T 222—2010 代替 YS/T 222—1996 碲锭 Tellurium ingots 2010-11-22 发布 中华人民共和国工业和信息化部 发布 2011-03-01 实施 前言 本标准修改采用俄罗斯标准 FOCT 17614—1980《工业碲技术条件》。与 FOCT 17614—1980 相比，主要差异如下： — Te9999、Te9995牌号中增加了铋、砷、镁等杂质元素控制； — 铜、铝、铁、钠、硫等杂质限量严于俄罗斯标准，其余相当； — 杂质元素总量低于对应俄罗斯标准牌号。 与 YS/T 222—1996 相比，主要变化如下： — 产品牌号由 Te-1、Te-2、Te-3 改为 Te9999、Te9995、Te99； — Te9995 中 Cu由0.003%调整为0.002%，S由0.005%调整为0.004%，Se由0.02%调整为0.015%； — 调整碲锭组批规则； — 增加生产取样与制样方法。 本标准由全国有色金属标准化技术委员会提出并归口。 本标准由株洲冶炼集团股份有限公司负责起草，阳谷祥光铜业有限公司参加起草。 本标准主要起草人：谭仪文、范元俊、徐永斌、周松林、姜晴、王文录、剪爱民、陈迎武。 本标准所代替标准的历次版本为：YS/T 222—1996、YS/T 222—1994、GB 1476—1979。 1 范围 本标准规定了碲锭的要求、试验方法、检验规则、标志、包装、运输、贮存及质量证明书与合同（或订货单）内容。 本标准适用于由有色金属冶炼过程中含碲阳极泥、烟灰及其他物料，经湿法冶金处理生产的碲锭。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡注日期的引用文件，仅注日期版本适用；凡不注日期的引用文件，其最新版本（包括所有修改单）适用本文件。 GB/T 8170—2008 数值修约规则与极限数值的表示和判定 YS/T 227（所有部分） 碲化学分析方法 3 要求 3.1 产品分类 碲锭按化学成分分为 Te9999、Te9995、Te99 三个牌号。 3.2 化学成分 碲锭化学成分应符合表1规定。 表1 化学成分（%） Te9999：Te≥99.99；Cu≤0.001；Pb、Al、Bi、Fe、Na、Si、S、Se、As、Mg等杂质分别为0.0009～0.003不等，总和≤0.01 Te9995：Te≥99.95；Cu≤0.002；Pb≤0.002；Al≤0.0009；Bi≤0.0009；Fe≤0.0009；Na≤0.003；Si≤0.004；S≤0.004；Se≤0.015等 Te99：Te≥99；其余杂质含量按产品实测值控制 注1：Te9999、Te9995牌号中碲含量为100%减去杂质实测值总和的余量。 注2：Te99牌号碲含量为直接分析测定值。 3.3 表面质量 3.3.1 碲锭为银灰色外观。 3.3.2 表面应洁净，无肉眼可见夹杂物。 3.4 物理规格 碲锭呈长方梯形，单锭重量为1kg～5kg。 3.5 其他要求 如对化学成分、外观或规格有特殊要求，由供需双方协商确定。 4 试验方法 4.1 化学成分仲裁分析按 YS/T 227 规定执行。 4.2 碲锭质量采用称量法检验。 4.3 表面质量采用目测法检验。 5 检验规则 5.1 检查与验收 产品由供方技术监督部门检验，确保符合标准或合同要求，并出具质量证明书。 需方如有异议，应在收到产品之日起30天内提出，由供需双方协商解决，必要时可进行仲裁取样。 5.2 组批 碲锭应按批提交检验，同一生产周期熔铸产品为一批，批重不作统一规定。 5.3 检验项目 每批碲锭应进行化学成分及表面质量检验。 5.4 取样与制样 生产样可从熔融金属浇铸过程中采取试样，每批不少于2块试样，用专用模具接取并冷却后用于分析。
