【其他行业标准】 锡、铅及其合金箔和锌箔

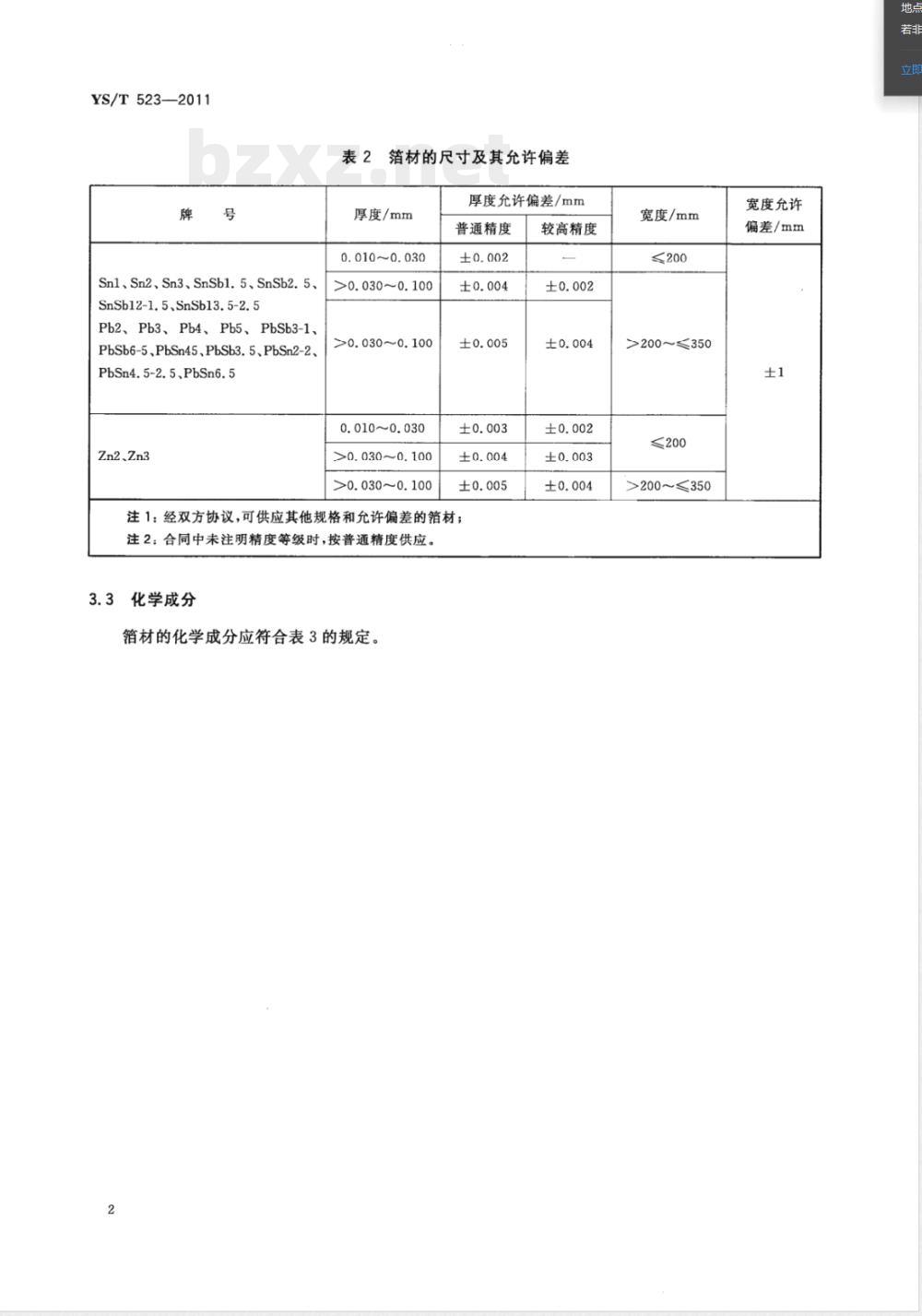

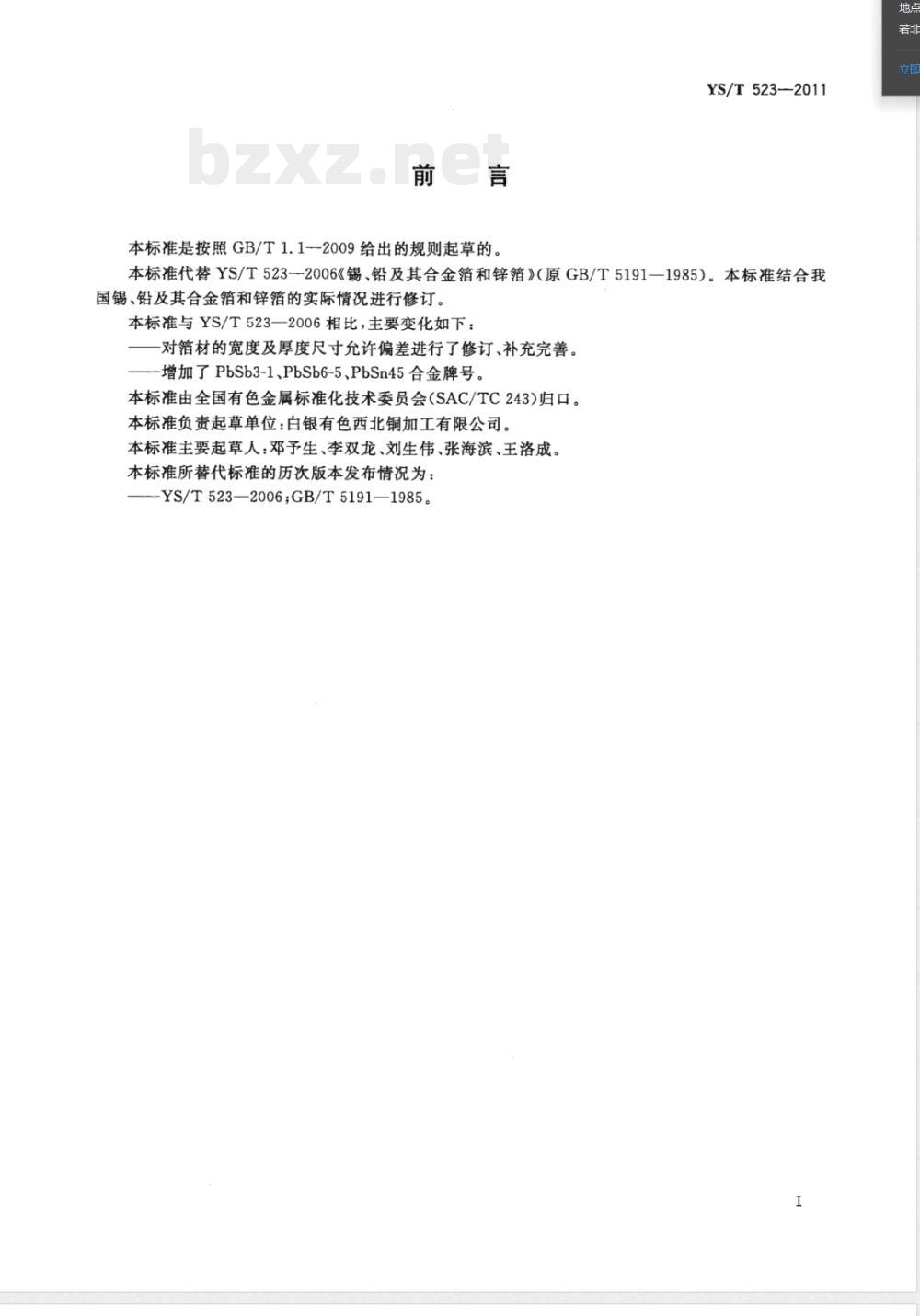

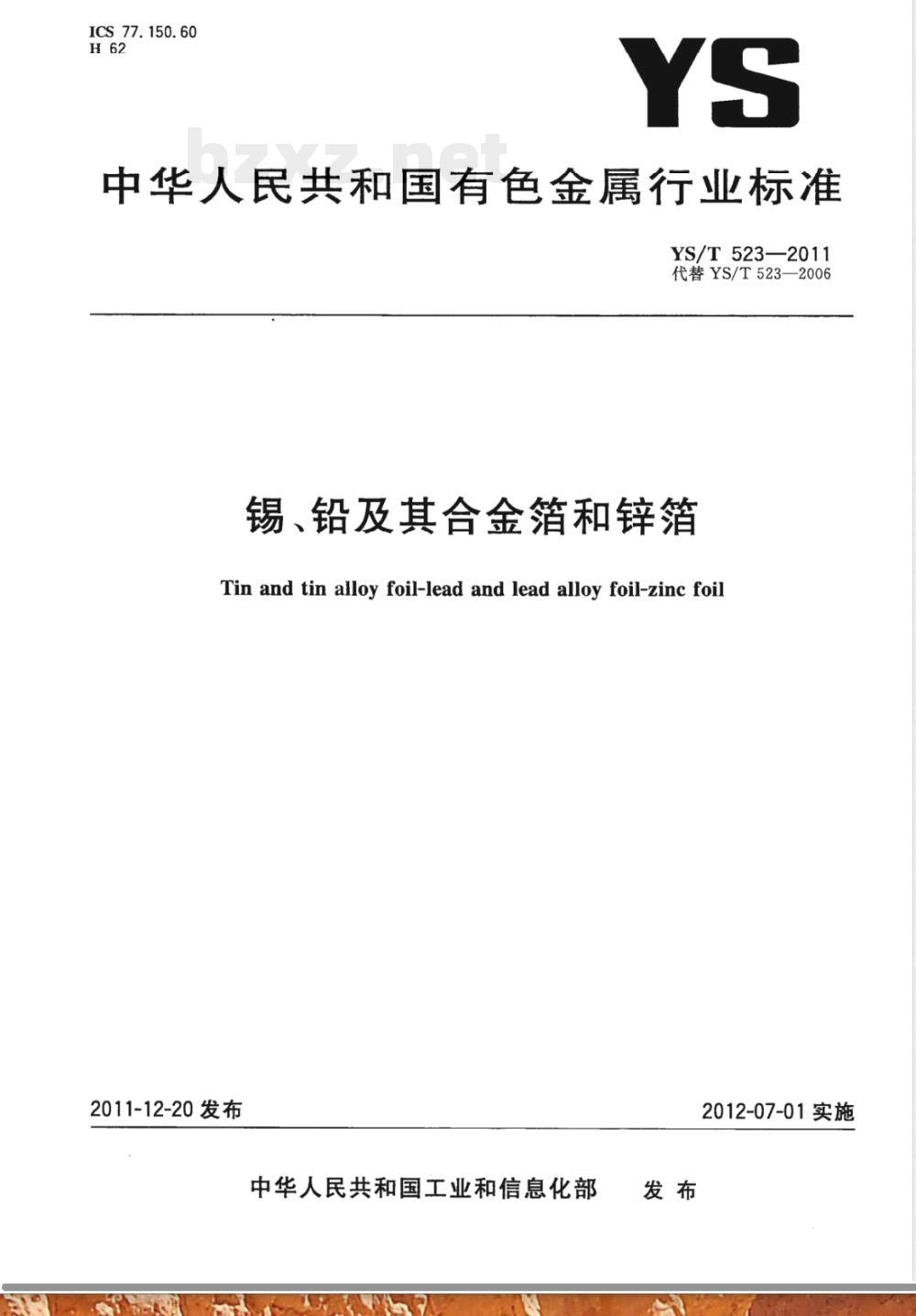

ICS 77.150.60 H62 YS 中华人民共和国有色金属行业标准 YS/T 523—2011 代替 YS/T 523—2006 锡、铅及其合金箔和锌箔 Tin and tin alloy foil - lead and lead alloy foil - zinc foil 2011-12-20 发布 中华人民共和国工业和信息化部 发布 2012-07-01 实施 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准代替 YS/T 523—2006《锡、铅及其合金箔和锌箔》（原 GB/T 5191—1985），结合我国锡、铅及其合金箔和锌箔的实际情况进行了修订。 与 YS/T 523—2006 相比，主要变化如下： 1. 修订并补充了箔材宽度及厚度尺寸允许偏差； 2. 增加了 PbSb3-1、PbSb6-5、PbSn45 合金牌号。 本标准由全国有色金属标准化技术委员会（SAC/TC243）归口。 本标准负责起草单位：白银有色西北铜加工有限公司。 主要起草人：邓予生、李双龙、刘生伟、张海滨、王洛成。 本标准历次版本：YS/T 523—2006；GB/T 5191—1985。 1 范围 本标准规定了锡、铅及其合金箔和锌箔的要求、试验方法、检验规则、标志、包装、运输、贮存以及质量证明书和合同（或订货单）等内容。 本标准适用于电气、仪表、医疗器械等工业部门制造零件用的锡、铅及其合金箔和锌箔。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡注日期的引用文件，仅适用该版本；凡不注日期的引用文件，其最新版本（含修改单）适用本文件。 GB/T 3260（所有部分） 锡化学分析方法 GB/T 4103（所有部分） 铅及铅合金化学分析方法 GB/T 10574（所有部分） 锡铅焊料化学分析方法 GB/T 12689（所有部分） 锌及锌合金化学分析方法 GB/T 26303.3 铜及铜合金加工材外形尺寸检验方法 第3部分：板带材 3 要求 3.1 产品品种 3.1.1 牌号、状态、规格 箔材牌号、状态及规格如下： Sn系：Sn1、Sn2、Sn3、SnSb1.5、SnSb2.5、SnSb12-1.5、SnSb13.5-2.5 Pb系：Pb2、Pb3、Pb4、Pb5、PbSb3-1、PbSb6-5、PbSn45、PbSb3.5、PbSn2-2、PbSn4.5-2.5、PbSn6.5 Zn系：Zn2、Zn3 供应状态：轧制 厚度范围：0.010～0.100 mm 宽度：≤350 mm 长度：≥5000 mm 3.1.2 标记示例 以 SnSb2.5 制造的较高精度锡锑合金箔为例： 箔 SnSb2.5 高 0.020×100 YS/T 523—2011 3.2 尺寸及其允许偏差 箔材厚度及允许偏差如下： Sn系（0.010～0.030 mm）：普通精度 ±0.002 mm；较高精度 ±0.002 mm Sn系（>0.030～0.100 mm）：普通精度 ±0.004 mm；较高精度 ±0.004 mm Pb系（0.010～0.030 mm）：普通精度 ±0.003 mm Pb系（>0.030～0.100 mm）：普通精度 ±0.004～±0.005 mm Zn系：厚度允许偏差按相应规格执行 宽度允许偏差： ≤200 mm：±1 mm 200～350 mm：按规定范围执行 注：经双方协议可供应其他规格及偏差产品；合同未注明精度等级时按普通精度供应。 3.3 化学成分 箔材的化学成分应符合相应牌号标准规定。
