【其他行业标准】 电机换向器用铜及铜合金梯形型材

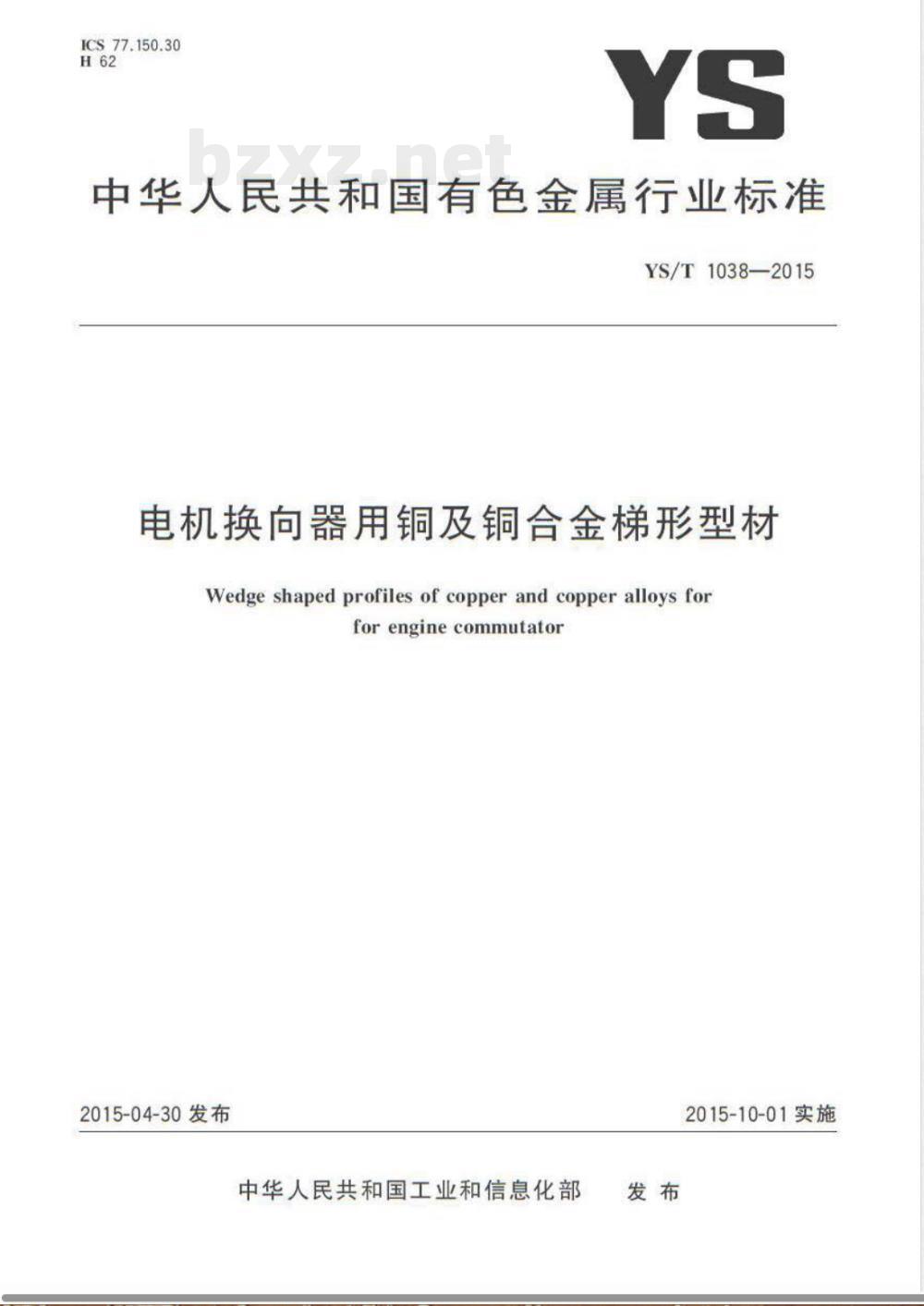

ICS 77.150.30 H62 YS 中华人民共和国有色金属行业标准 YS/T 1038-2015 电机换向器用铜及铜合金梯形型材 Wedge shaped profiles of copper and copper alloys for engine commutator 2015-04-30 发布 中华人民共和国工业和信息化部 发布 2015-10-01 实施 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准由全国有色金属标准化技术委员会（SAC/TC243）提出并归口。 本标准负责起草单位：江苏海门江滨永久铜管有限公司。 主要起草人员：王艳杰、张成、王秀琴。 1 范围 本标准规定了电机换向器用铜及铜合金梯形型材的要求、试验方法、检验规则及标志、包装、运输、贮存、质量证明书和订货单（或合同）内容。 本标准适用于电机换向器用铜及铜合金梯形型材（以下简称型材）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡注日期的引用文件，仅适用该版本；凡不注日期的引用文件，其最新版本（包括所有修改单）适用本文件。 GB/T 231.1 金属材料布氏硬度试验 第1部分：试验方法 GB/T 351 金属材料电阻系数测量方法 GB/T 2828.1 计数抽样检验程序 第1部分：按接收质量限（AQL）检索的逐批检验抽样计划 GB/T 3310 铜及铜合金棒材超声波探伤方法 GB/T 5121（所有部分）铜及铜合金化学分析方法 GB/T 5231 加工铜及铜合金牌号和化学成分 GB/T 8888 重有色金属加工产品包装、标志、运输、贮存和质量证明书 GB/T 26303.2 铜及铜合金加工材外形尺寸检验方法 第2部分：棒、线、型材 YS/T 336 铜、镍及其合金管材和棒材超声波检测方法 YS/T 478 铜及铜合金导电率涡流检测方法 YS/T 482 铜及铜合金分析方法 光电发射光谱法 YS/T 668 铜及铜合金理化检测取样方法 YS/T 815 铜及铜合金力学性能和工艺性能试样的制备方法 3 要求 3.1 产品分类 3.1.1 型材的牌号、代号、状态、形状和规格见表1。 牌号：T2、TU00Ag0.06、TUAg0.05、TUAg0.1、TUAg0.2、TUAg0.3、TAg0.05、TAg0.08、TAg0.2、TAg0.3、TCr1、TZr0.2、TCd1等 代号：T11050、T10350、T10510、T10530、T10540、T10550、C18200、T15200、C16200等 状态：热挤压+拉拔（H50）、固溶热处理+冷加工（硬）、退火处理（TH04）等 形状：T型、圆边（B）、全圆边（Q）、圆角（R） 规格： 厚度：1.2～25.0 mm 高度：5.0～150.0 mm 长度：4.000 mm（按实际产品规格执行） 3.1.2 标记示例 产品标记按产品名称、标准编号、牌号（或代号）、状态、精度级别、形状和规格顺序表示。 示例： 用 T2（T1050）制造、R型、状态H50、普通级、大底边8mm、小底边5mm、高40mm、长220mm的梯形型材标记为： 型材 YS/T 1038—T2 H50 普 R8×5×40×220 3.2 化学成分 TAg0.05、TAg0.08、TAg0.2、TAg0.3牌号型材的化学成分应符合表2规定，其余牌号应符合 GB/T 5231。 Cu+Ag（不小于）：99.90% Ag含量范围： TAg0.05：0.02～0.06% TAg0.08：0.06～0.12% TAg0.2：0.15～0.25% TAg0.3：0.25～0.35% 3.3 形状、尺寸及其允许偏差 3.3.1 型材截面形状 型材截面包括圆边（B）、全圆边（Q）、圆角（R）等结构形式。 结构参数说明： T：大底边厚度 r：小底边厚度 R：大边圆弧半径 r1：小底边圆弧半径 H：高度参数 （用于描述梯形型材截面结构及其几何尺寸关系）
