【其他行业标准】 电子单纱强力仪

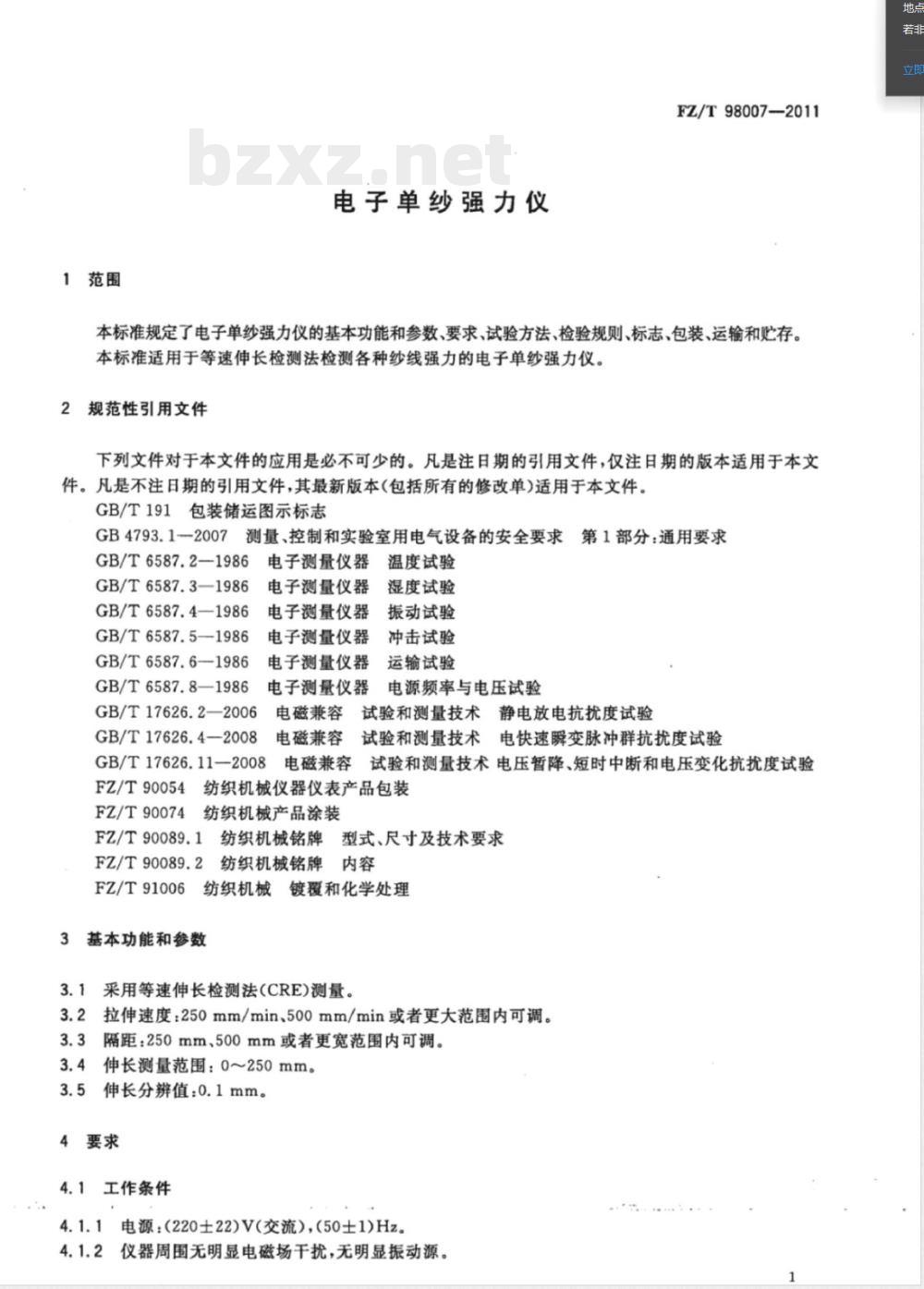

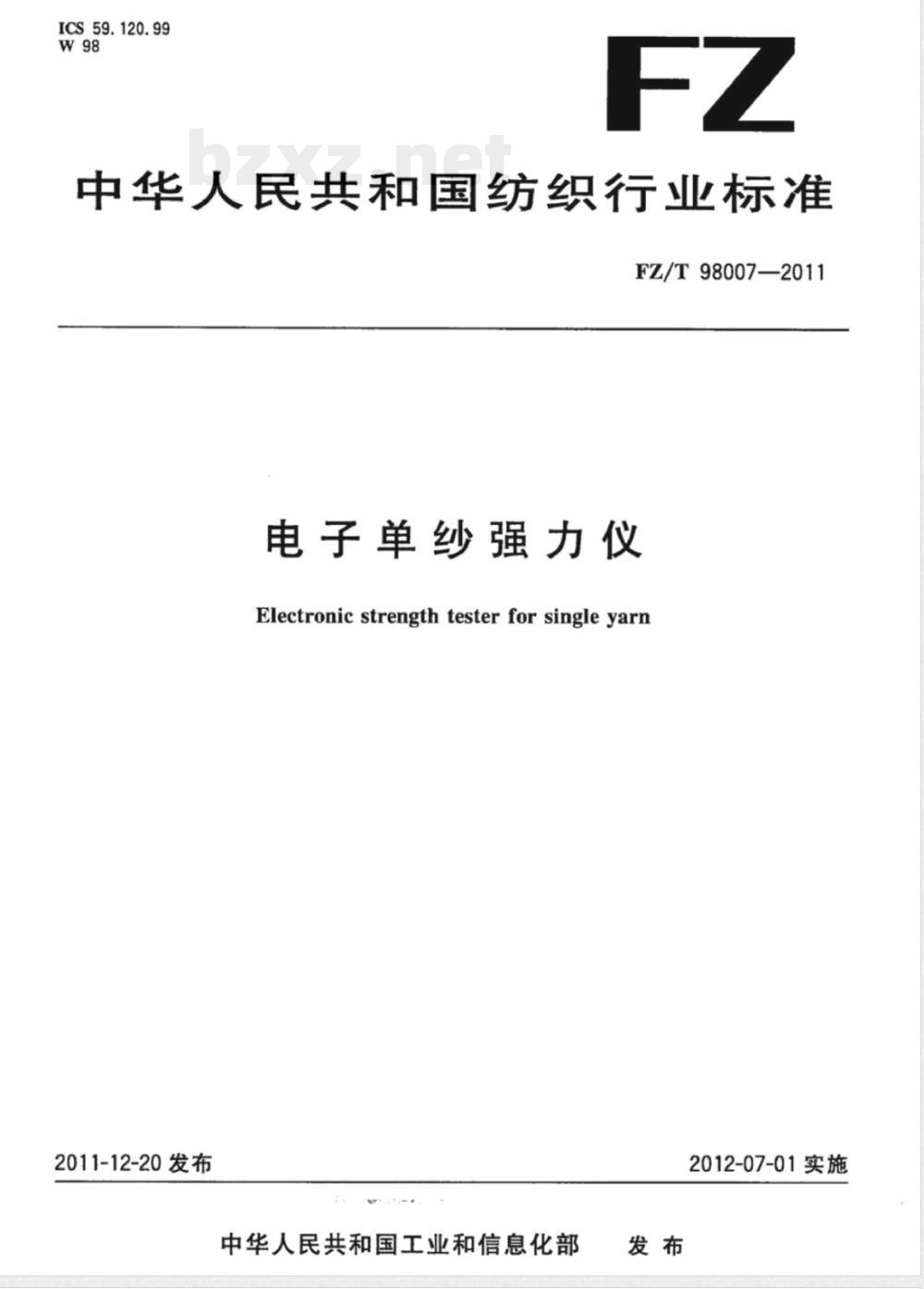

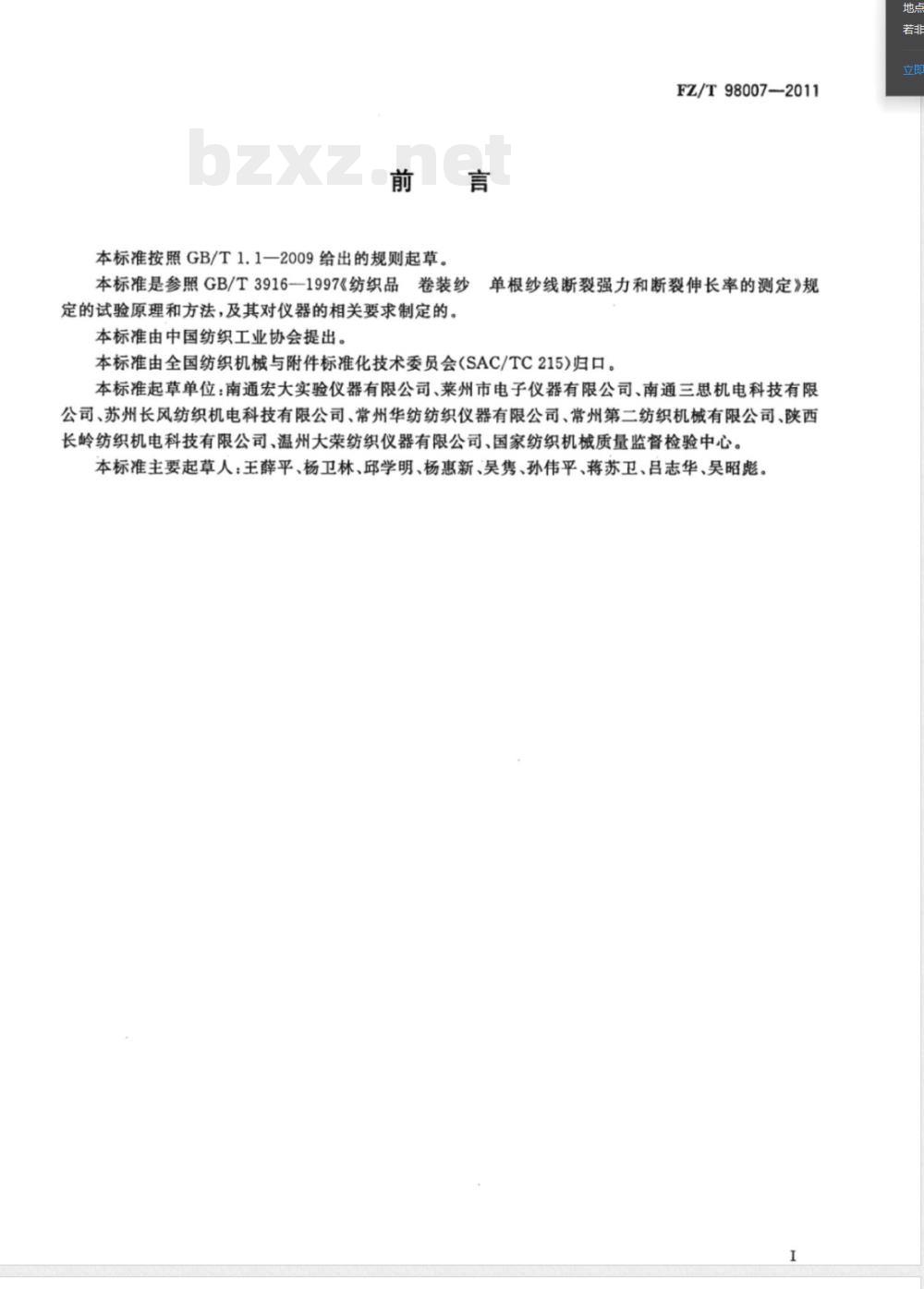

ICS 59.120.99 W98 FZ/T 中华人民共和国纺织行业标准 FZ/T 98007—2011 电子单纱强力仪 Electronic strength tester for single yarn 2011-12-20发布 中华人民共和国工业和信息化部发布 2012-07-01实施 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准参照GB/T 3916-1997《纺织品 卷装纱单根纱线断裂强力和断裂伸长率的测定》规定的试验原理和方法及相关仪器要求制定。 本标准由中国纺织工业协会提出。 本标准由全国纺织机械与附件标准化技术委员会（SAC/TC215）归口。 本标准起草单位：南通宏大实验仪器有限公司、莱州市电子仪器有限公司、南通三思机电科技有限公司、苏州长风纺织机电科技有限公司、常州华纺纺织仪器有限公司、常州第二纺织机械有限公司、陕西长岭纺织机电科技有限公司、温州大荣纺织仪器有限公司、国家纺织机械质量监督检验中心。 本标准主要起草人：王薛平、杨卫林、邱学明、杨惠新、吴隽、孙伟平、蒋苏卫、吕志华、吴昭彪。 1 范围 本标准规定了电子单纱强力仪的基本功能和参数、要求、试验方法、检验规则、标志、包装、运输和贮存。 本标准适用于采用等速伸长检测法测定各种纱线强力的电子单纱强力仪。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。 GB/T 191 包装储运图示标志 GB 4793.1—2007 测量、控制和实验室用电气设备的安全要求 第1部分：通用要求 GB/T 6587.2—1986 电子测量仪器 温度试验 GB/T 6587.3—1986 电子测量仪器 湿度试验 GB/T 6587.4—1986 电子测量仪器 振动试验 GB/T 6587.5—1986 电子测量仪器 冲击试验 GB/T 6587.6—1986 电子测量仪器 运输试验 GB/T 6587.8—1986 电子测量仪器 电源频率与电压试验 GB/T 17626.2—2006 电磁兼容试验和测量技术 静电放电抗扰度试验 GB/T 17626.4—2008 电磁兼容试验和测量技术 电快速瞬变脉冲群抗扰度试验 GB/T 17626.11—2008 电磁兼容试验和测量技术 电压暂降、短时中断和电压变化抗扰度试验 FZ/T 90054 纺织机械仪器仪表产品包装 FZ/T 90074 纺织机械产品涂装 FZ/T 90089.1 纺织机械铭牌型式、尺寸及技术要求 FZ/T 90089.2 纺织机械铭牌内容 FZ/T 91006 纺织机械镀覆和化学处理 3 基本功能和参数 3.1 采用等速伸长检测法（CRE）测量。 3.2 拉伸速度：250 mm/min、500 mm/min或更大范围内可调。 3.3 隔距：250 mm、500 mm或更宽范围内可调。 3.4 伸长测量范围：0～250 mm。 3.5 伸长分辨值：0.1 mm。 4 要求 4.1 工作条件 4.1.1 电源：(220±22)V（交流），(50±1)Hz。 4.1.2 仪器周围无明显电磁场干扰，无明显振动源。 4.1.3 环境温度：(20±10)℃，温度波动不大于2℃/h。 4.1.4 环境相对湿度：(60±15)%。 4.1.5 仪器预热时间：不大于30 min。 4.1.6 周围空气中不含有腐蚀性介质。 4.1.7 放置仪器的工作台应稳固，不易受振动，台面基本水平。 4.2 外观 4.2.1 主机面板无明显划痕、毛刺等缺陷，字迹清楚。 4.2.2 产品及零件外表涂层、电镀、发黑应符合FZ/T 90074和FZ/T 91006要求。 4.2.3 导纱器导纱部分应光滑。 4.2.4 仪器内外紧固件无松动、损坏，内部应整洁。 4.3 夹持器 夹持器外观无损伤，夹持面配合紧密，无毛口，动夹持器运动应平稳无颤动。 4.4 负荷系统 4.4.1 零点漂移 ≤0.2%/15 min（FS）。 4.4.2 标定点漂移 ≤0.2%/15 min（FS）。 4.4.3 强力分辨值 ≤满量程0.05%或一个数字的力值。 4.4.4 负荷示值误差：±1.0%。 4.4.5 负荷示值变动性 ≤1.0%。 4.4.6 负荷回程误差 ≤1.5%。 4.4.7 回零误差：±0.15%（FS）。 4.4.8 预加张力误差：±6.0%。 4.4.9 力值采集系统动态响应时间 ≤10 ms。 4.4.10 动静态负荷力值相对误差：±3.0%。
