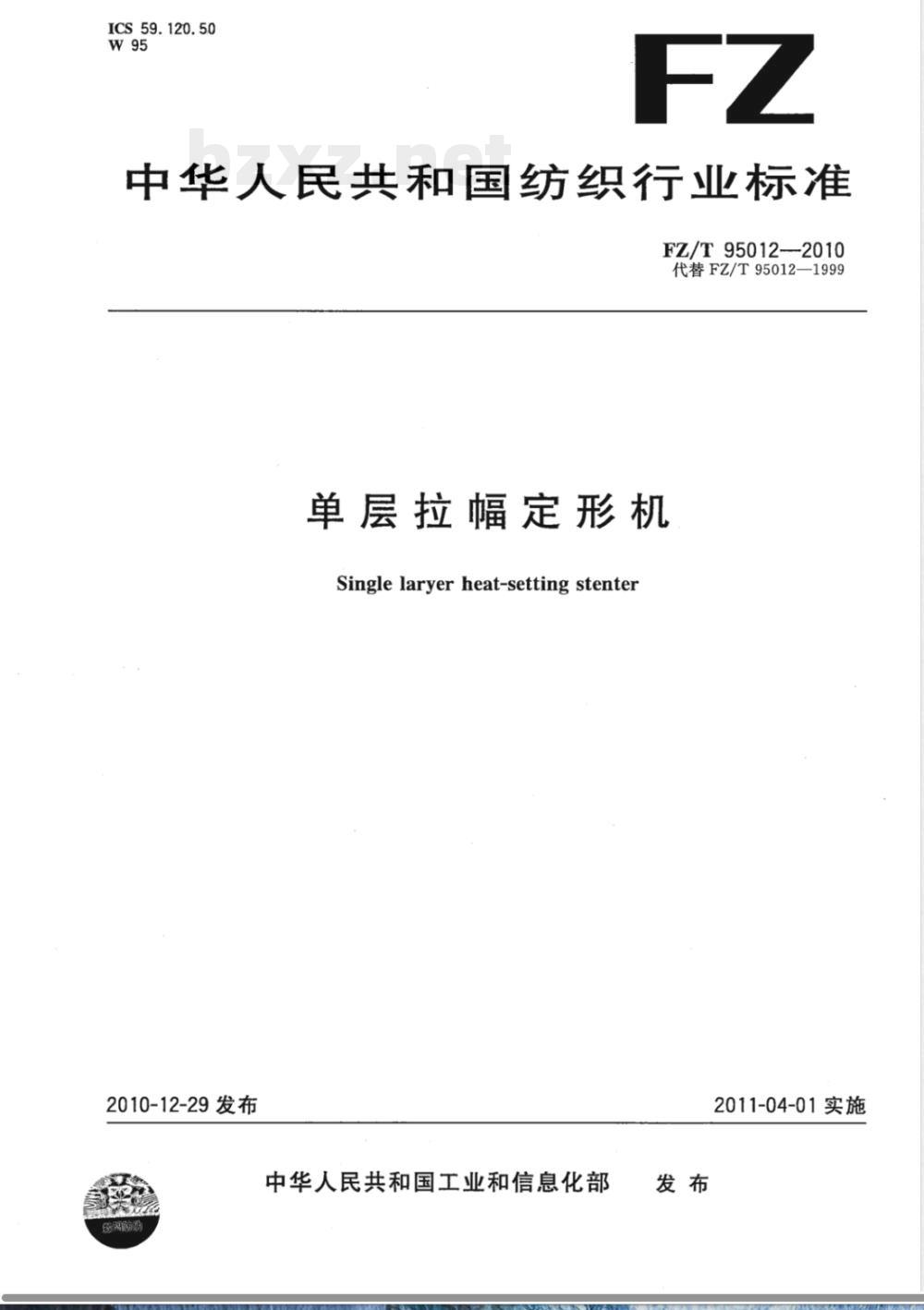

ICS 59.120.50
中华人民共和国纺织行业标准
FZ/T95012-2010
代替FZ/T95012—1999
单层拉幅定形机
Singlelaryerheat-setting stenter2010-12-29发布
中华人民共和国工业和信息化部发布
2011-04-01实施

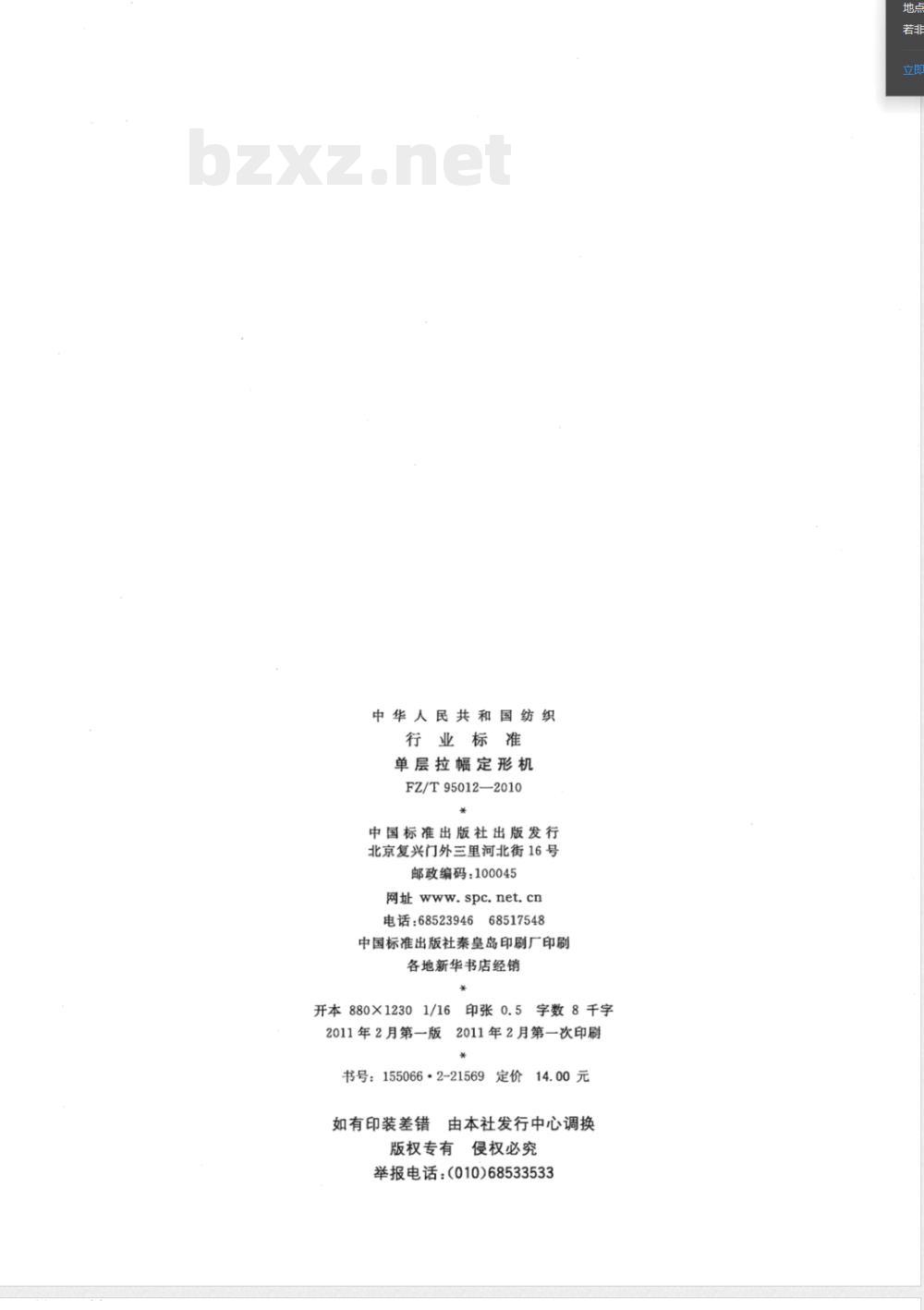

中华人民共和国纺织
行业标准
单层拉幅定形机
FZ/T95012—2010
中国标准出版社出版发行
北京复兴门外三里河北街16号
邮政编码：100045
网址www.spc.net.cn
电话：6852394668517548
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本880×12301/16印张0.5字数8千字2011年2月第一版2011年2月第一次印刷*
书号：155066·2-21569定价14.00元如有印装差错由本社发行中心调换版权专有侵权必究
举报电话：(010)68533533

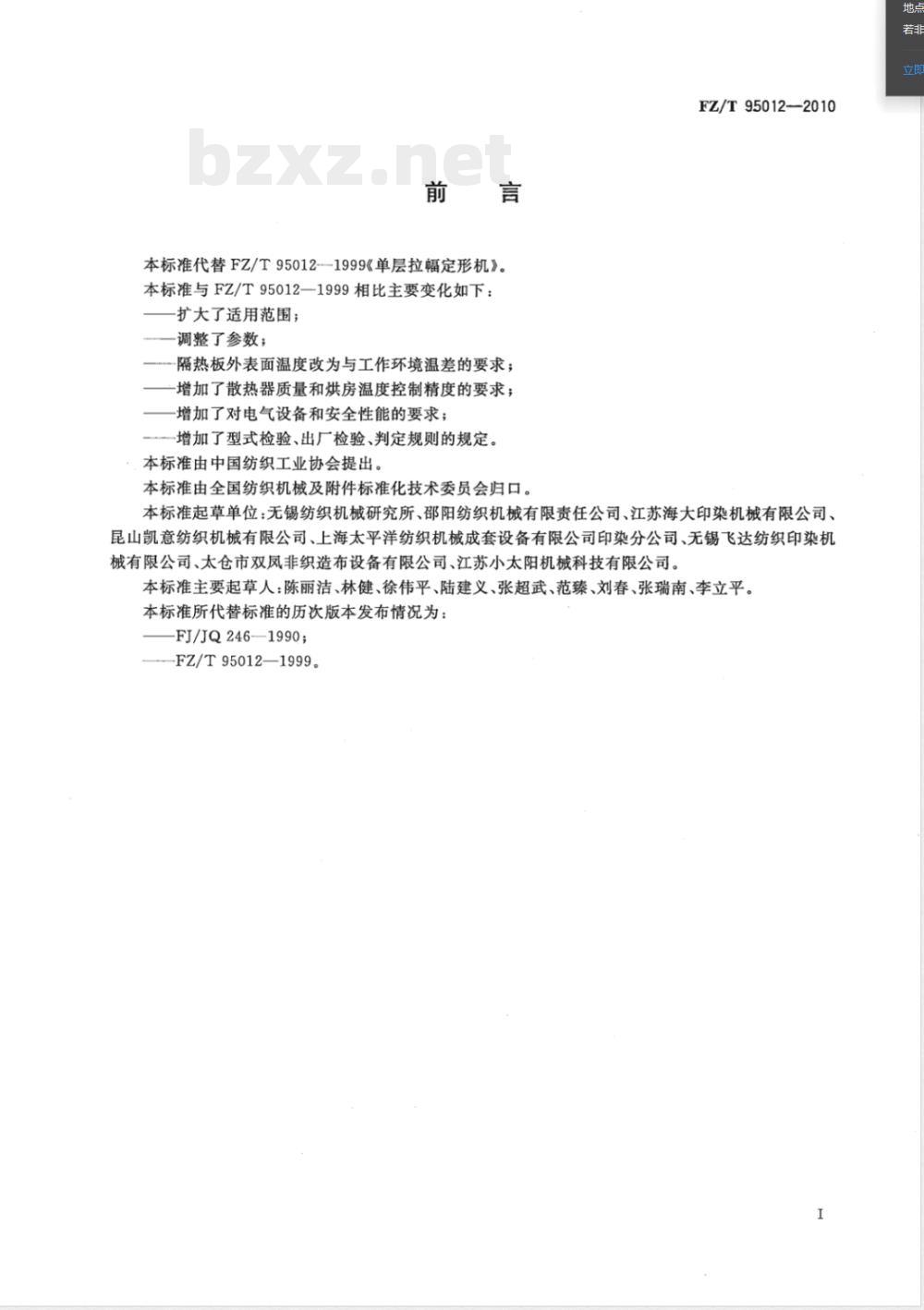

本标准代替FZ/T95012-1999《单层拉幅定形机》。本标准与FZ/T95012—1999相比主要变化如下：扩大了适用范围；
调整了参数；
隔热板外表面温度改为与工作环境温差的要求；增加了散热器质量和烘房温度控制精度的要求；增加了对电气设备和安全性能的要求；-增加了型式检验、出厂检验、判定规则的规定。本标准由中国纺织工业协会提出。本标准由全国纺织机械及附件标准化技术委员会归口。FZ/T95012—2010
本标准起草单位：无锡纺织机械研究所、邵阳纺织机械有限责任公司、江苏海大印染机械有限公司、昆山凯意纺织机械有限公司、上海太平洋纺织机械成套设备有限公司印染分公司、无锡飞达纺织印染机械有限公司、太仓市双凤非织造布设备有限公司、江苏小太阳机械科技有限公司。本标准主要起草人：陈丽洁、林健、徐伟平、陆建义、张超武、范臻、刘春、张瑞南、李立平。本标准所代替标准的历次版本发布情况为：-FJ/JQ246—1990；
—FZ/T95012—1999。

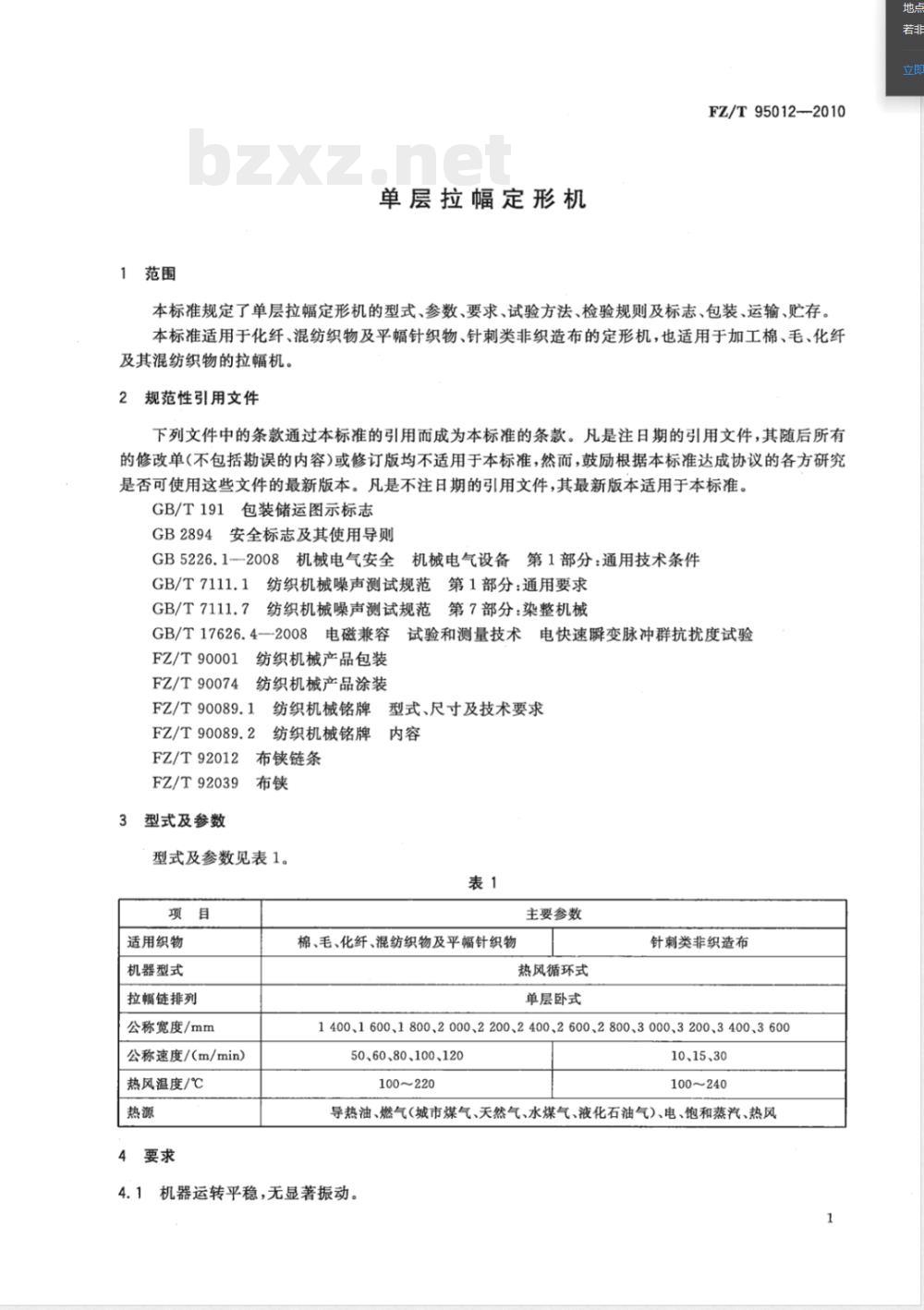

1范围
单层拉幅定形机
FZ/T95012--2010
本标准规定了单层拉幅定形机的型式、参数、要求、试验方法、检验规则及标志、包装、运输、贮存。本标准适用于化纤、混纺织物及平幅针织物、针刺类非织造布的定形机，也适用于加工棉、毛、化纤及其混纺织物的拉幅机。
2规范性引用文件
下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注目期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB/T191包装储运图示标志
GB2894安全标志及其使用导则
GB5226.1--2008机械电气安全
GB/T7111.1
GB/T7111.7
机械电气设备第1部分：通用技术条件纺织机械噪声测试规范第1部分：通用要求纺织机械噪声测试规范第7部分：染整机械GB/T17626.4---2008电磁兼容试验和测量技术电快速瞬变脉冲群抗扰度试验FZ/T90001
FZ/T90074
纺织机械产品包装
纺织机械产品涂装
FZ/T90089.1
FZ/T90089.2
FZ/T92012
FZ/T92039
3型式及参数
型式、尺寸及技术要求
纺织机械铭牌
纺织机械铭牌
布铁链条
型式及参数见表1。
适用织物
机器型式
拉幅链排列
公称宽度/mm
公称速度/（m/min)
热风温度/℃
4要求
主要参数
棉、毛、化纤、混纺织物及平幅针织物热风循环式
单层卧式
针刺类非织造布
1400、1600、1800、2000、2200、2400、2600、2800、3000、3200、3400、360050、60、80、100、120
100~220
10、15、30
100～240
导热油、燃气(城市煤气、天然气、水煤气、液化石油气)、电、饱和蒸汽、热风4.1
机器运转平稳，无显著振动。
FZ/T95012—2010

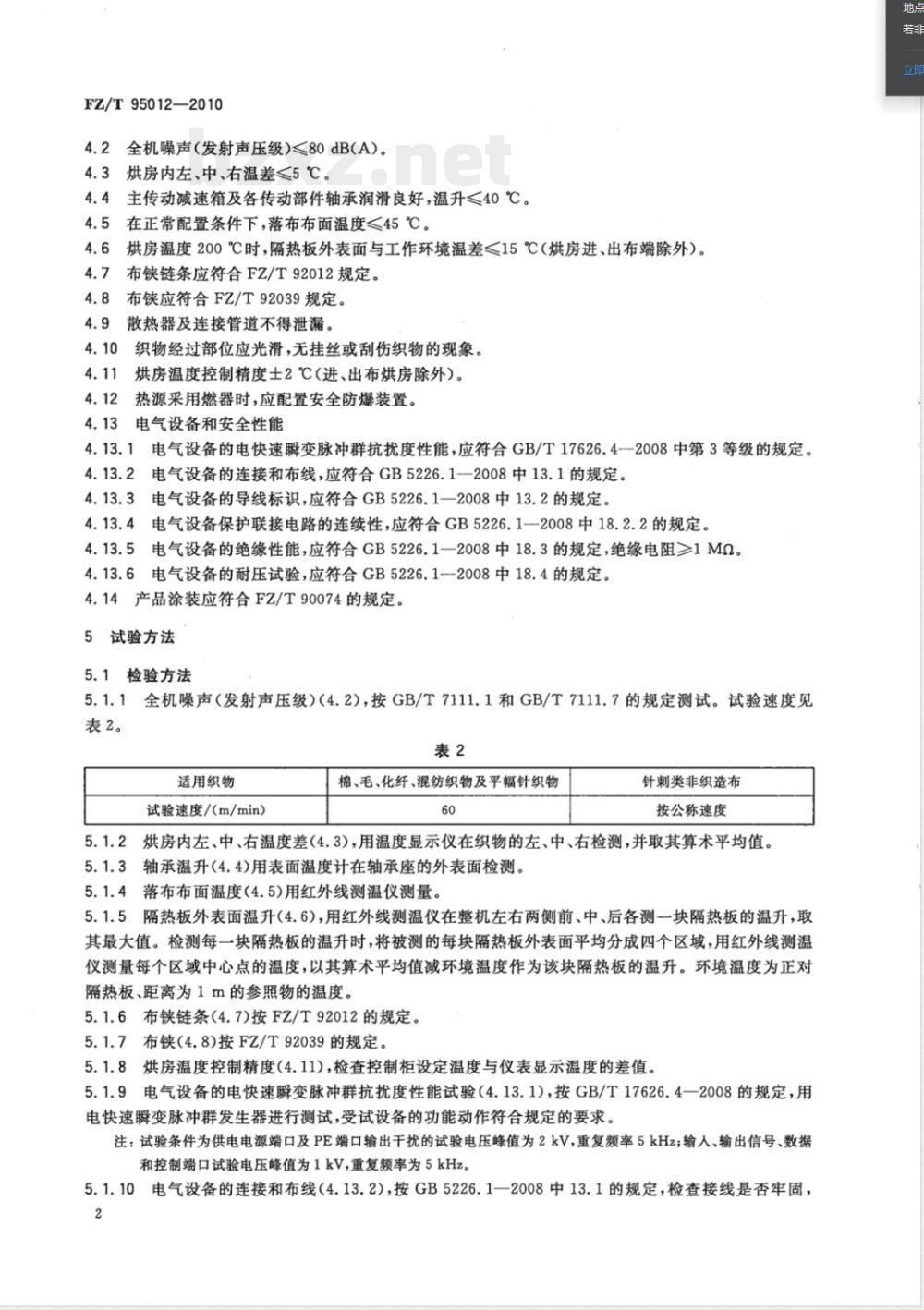

4.2全机噪声（发射声压级)≤80dB(A)。4.3烘房内左、中、右温差≤5℃。4.4主传动减速箱及各传动部件轴承润滑良好，温升40℃。4.5在正常配置条件下，落布布面温度<45℃。4.6
烘房温度200℃时，隔热板外表面与工作环境温差≤15℃（烘房进、出布端除外）。4.7布侠链条应符合FZ/T92012规定。4.8布侠应符合FZ/T92039规定。散热器及连接管道不得泄漏。
织物经过部位应光滑，无挂丝或刮伤织物的现象。4.11
烘房温度控制精度土2℃进、出布烘房除外)。热源采用燃器时，应配置安全防爆装置。4.13
电气设备和安全性能
4.13.1电气设备的电快速瞬变脉冲群抗扰度性能，应符合GB/T17626.4--2008中第3等级的规定。4.13.2
电气设备的连接和布线，应符合GB5226.1-2008中13.1的规定。4.13.3
电气设备的导线标识，应符合GB5226.1一2008中13.2的规定。4.13.4电气设备保护联接电路的连续性，应符合GB5226.1-—2008中18.2.2的规定。电气设备的绝缘性能，应符合GB5226.1一2008中18.3的规定，绝缘电阻≥1Mα。4.13.5
电气设备的耐压试验，应符合GB5226.12008中18.4的规定。4.14产品涂装应符合FZ/T90074的规定。5试验方法
5.1检验方法
5.1.1全机噪声（发射声压级）（4.2），按GB/T7111.1和GB/T7111.7的规定测试。试验速度见表2。
适用织物
试验速度/（m/min）
棉、毛、化纤、混纺织物及平幅针织物60
针刺类非织造布bzxz.net
按公称速度
烘房内左、中、右温度差（4.3），用温度显示仪在织物的左、中、右检测，并取其算术平均值。轴承温升（4.4)用表面温度计在轴承座的外表面检测。5.1.3
落布布面温度（4.5）用红外线测温仪测量。5.1.5隔热板外表面温升（4.6），用红外线测温仪在整机左右两侧前、中、后各测一块隔热板的温升，取其最大值。检测每一块隔热板的温升时，将被测的每块隔热板外表面平均分成四个区域，用红外线测温仪测量每个区域中心点的温度，以其算术平均值减环境温度作为该块隔热板的温升。环境温度为正对隔热板、距离为1m的参照物的温度。5.1.6布侠链条（4.7)按FZ/T92012的规定。5.1.7布侠（4.8)按FZ/T92039的规定。烘房温度控制精度（4.11)，检查控制柜设定温度与仪表显示温度的差值。5.1.8
5.1.9电气设备的电快速瞬变脉冲群抗扰度性能试验（4.13.1)，按GB/T17626.4一2008的规定，用电快速瞬变脉冲群发生器进行测试，受试设备的功能动作符合规定的要求。注：试验条件为供电电源端口及PE端口输出干扰的试验电压峰值为2kV，重复频率5kHz；输人、输出信号、数据和控制端口试验电压峰值为1kV，重复频率为5kHz。电气设备的连接和布线（4.13.2），按GB5226.1一2008中13.1的规定，检查接线是否牢固，5.1.10
FZ/T95012—2010
两端子之间的导线和电缆是否有接头和拼接点，电缆和电缆束的附加长度是否满足连接和拆卸的需要。5.1.11电气设备导线的标识（4.13.3），按GB5226.1一2008中13.2的规定，检查导线的每个端部是否有标记：如果用颜色作导线标记时，应符合标准的相关规定。5.1.12电气设备的保护联接电路连续性（4.13.4)，按GB5226.1一2008中18.2.2的规定测试（测试数据判定按GB5226.1一2008附录G的规定）。5.1.13电气设备的绝缘性能（4.13.5），按GB5226.1---2008中18.3的规定，用兆欧表测试。5.1.14电气设备的耐压试验（4.13.6），按GB5226.1-2008中18.4的规定，用耐压试验仪测试。5.1.15其余项目，感官检验。
5.2空车运转试验
5.2.1试验条件
5.2.1.1试验时间：2h。
5.2.1.2试验速度：公称速度的80%。5.2.2检验项目
见4.1、4.2、4.4、4.13.2~4.13.6、4.14。5.3工作负荷试验
5.3.1试验条件
5.3.1.1试验时间：正常生产连续运转72h。5.3.1.2试验速度：按工艺要求。5.3.2检验项目
见4.3、4.5、4.8~4.12、4.13.1。6检验规则
6.1型式检验
6.1.1产品在下列情况之~时，应进行型式检验：a)
新产品鉴定时；
生产过程中，如结构、材料、工艺有较大改变，可能影响产品性能时：出厂检验结果与上次型式检验有较大差异时；d）产品长期停产，再恢复生产时；第三方进行质量检验时。
检验项目：见第4章。
6.2出厂检验
6.2.1每台产品均应经生产企业质检部门检验合格，并附有合格证方能出厂。6.2.2检验项目：见4.1、4.4、4.6、4.7、4.13.2~4.13.6、4.14。6.3判定规则
全部项目检验合格，判该产品符合标准要求。6.4其他
用户在安装调试过程中，发现有项目不符合本标准时，生产企业应会同用户共同处理。7标志
7.1包装箱上的储运图示、标志，按GB/T191的规定。7.2产品铭牌，按FZ/T90089.1和FZ/T90089.2的规定。7.3产品安全标志，按GB2894的规定。若
FZ/T95012—2010
8包装、运输和贮存
8.1产品的包装，按FZ/T90001的规定。8.2产品在运输过程中，包装箱应按规定的朝向安置，不得倾斜或改变方向。8.3产品出厂后，在良好的防雨及通风贮存条件下，包装箱内的产品防潮、防锈有效期为一年。版权专有慢权必究
书号：155066·2-21569
FZ/T95012-2010
