【其他行业标准】 普通轧车

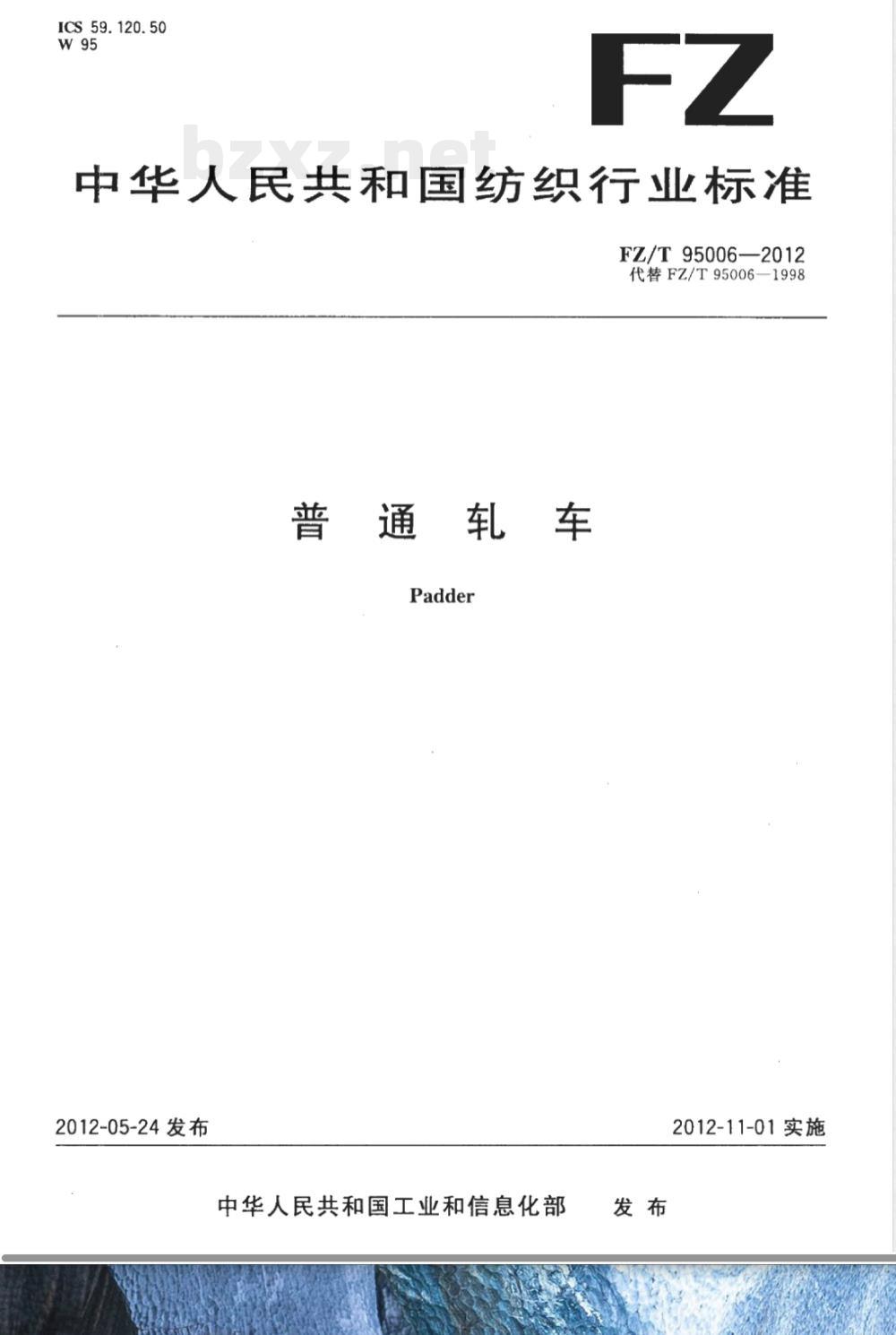

ICS59.120.50
中华人民共和国纺织行业标准
FZ/T95006—2012
代替FZ/T95006-1998
普通轧车
Padder
2012-05-24发布
中华人民共和国工业和信息化部2012-11-01实施

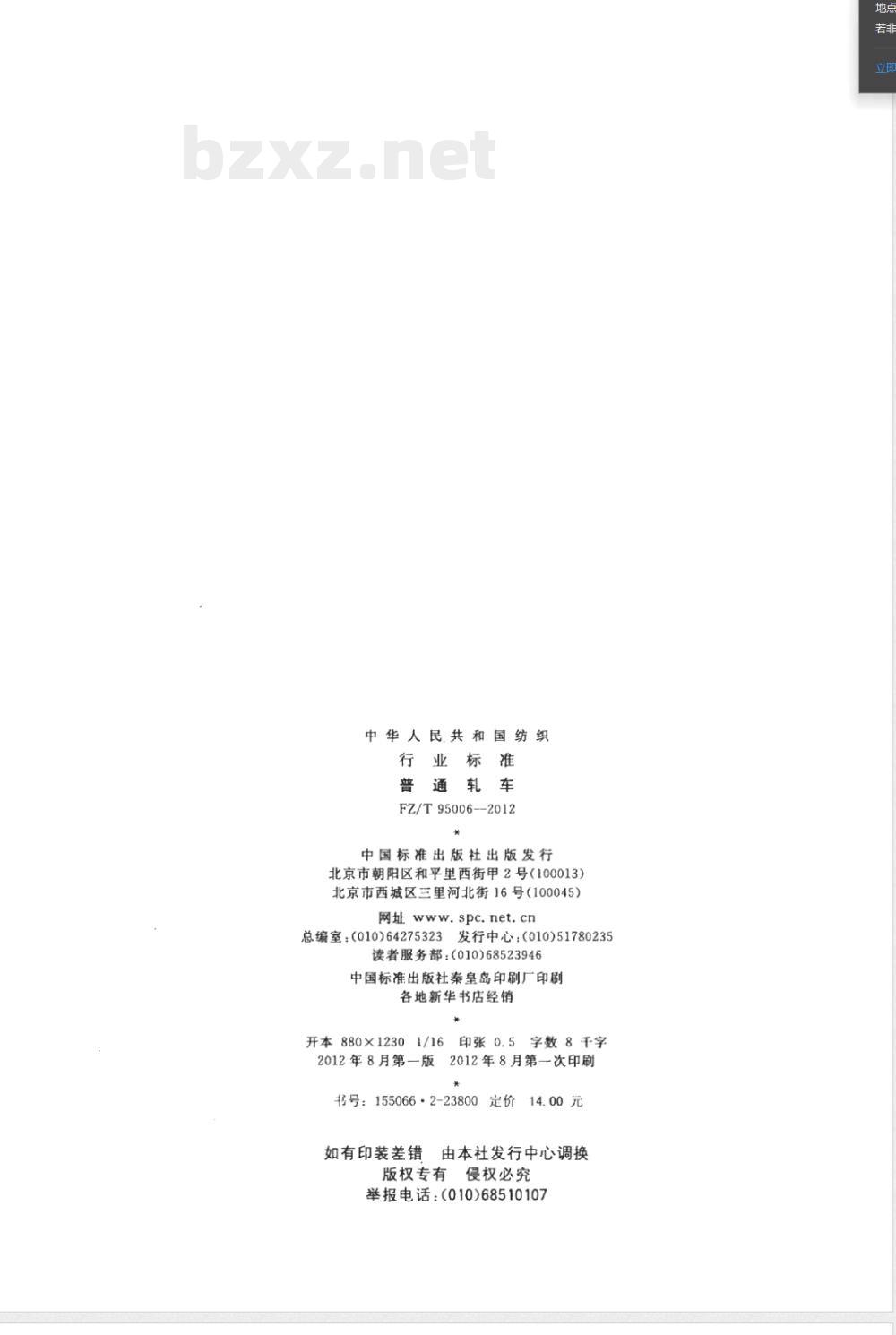

中华人民共和国纺织
行业标
普通轧车
FZ/T95006--2012
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100013)北京市西城区三里河北街16号（100045）网址www.spc.net.cn
总编室：（010)64275323免费标准下载网bzxz
发行中心：(010)51780235
读者服务部：（010)68523946
中国标准出版社秦皇岛印刷厂印刷各地新华书店经销
开本8
880×1230
2012年8月第一版
印张0.5
字数8千字
2012年8月第一次印刷
书号：155066·2-23800
如有印装差错
由本社发行中心调换
版权专有侵权必究
举报电话：（010)68510107

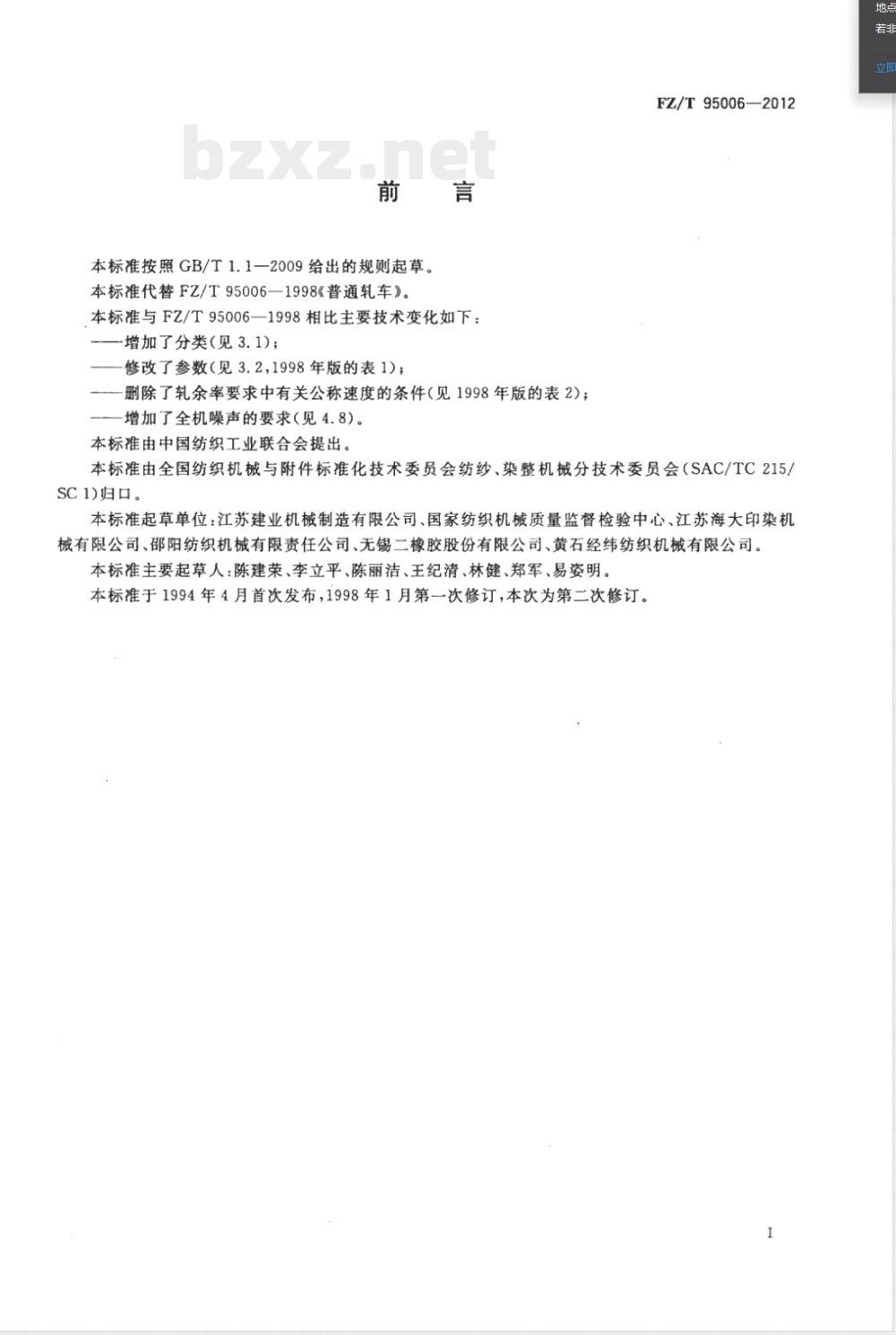

本标准按照GB/T1.1一2009给出的规则起草。本标准代替FZ/T95006—1998《普通轧车》。本标准与FZ/T95006—1998相比主要技术变化如下：-增加了分类（见3.1)；
修改了参数（见3.2，1998年版的表1）；删除了轧余率要求中有关公称速度的条件（见1998年版的表2)；增加了全机噪声的要求（见4.8）。本标准由中国纺织工业联合会提出。FZ/T95006-2012
本标准由全国纺织机械与附件标准化技术委员会纺纱、染整机械分技术委员会（SAC/TC215/SC1)归口。
本标准起草单位：江苏建业机械制造有限公司、国家纺织机械质量监督检验中心、江苏海大印染机械有限公司、邵阳纺织机械有限责任公司、无锡二橡胶股份有限公司、黄石经纬纺织机械有限公司。本标准主要起草人：陈建荣、李立平、陈丽洁、王纪清、林健、郑军、易姿明。本标准于1994年4月首次发布，1998年1月第一次修订，本次为第二次修订。地点

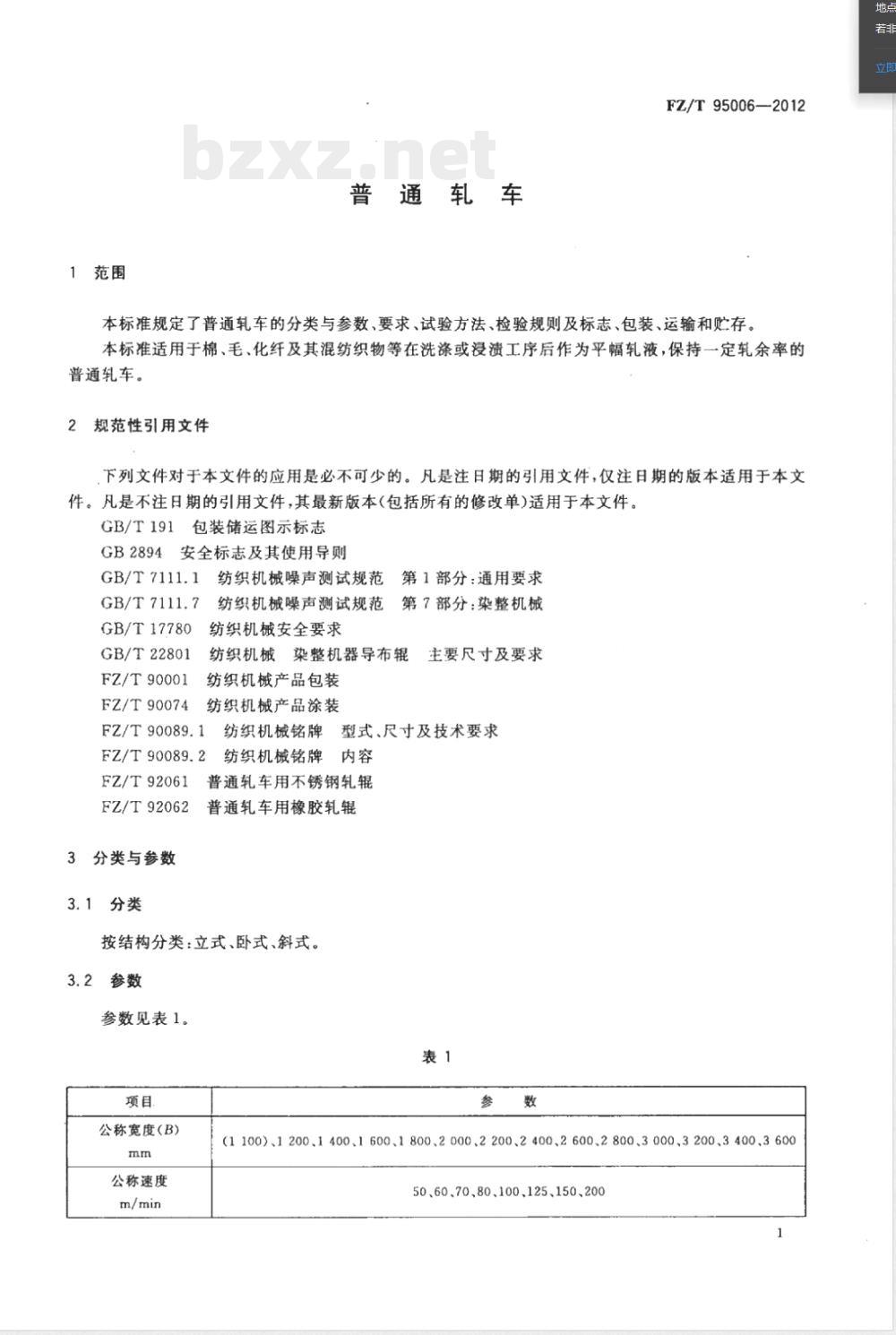

1范围
普通轧车
FZ/T95006—2012
本标准规定了普通轧车的分类与参数、要求、试验方法、检验规则及标志、包装、运输和贮存。本标准适用于棉、毛、化纤及其混纺织物等在洗涤或浸溃工序后作为平幅轧液，保持一定轧余率的普通轧车。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。GB/T191
GB2894
包装储运图示标志
安全标志及其使用导则
GB/T 7111.1
GB/T 7111.7
GB/T17780
GB/T22801
FZ/T90001
FZ/T90074
纺织机械噪声测试规范
第1部分：通用要求
纺织机械噪声测试规范
第7部分：染整机械
纺织机械安全要求
纺织机械染整机器导布辊
纺织机械产品包装
纺织机械产品涂装
FZ/T90089.1
FZ/T90089.2
FZ/T92061
FZ/T92062
3分类与参数
3.1分类
主要尺寸及要求
纺织机械铭牌型
型式、尺寸及技术要求
纺织机械铭牌内容
普通轧车用不锈钢轧辊
普通轧车用橡胶轧辊
按结构分类：立式、卧式、斜式。3.2参数
参数见表1。
公称宽度（B）
公称速度
(1100)、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000,3200、3400,360050、60、70、80、100、125、150.2001
FZ/T95006—2012
最大线压力
轧辊安装中心距

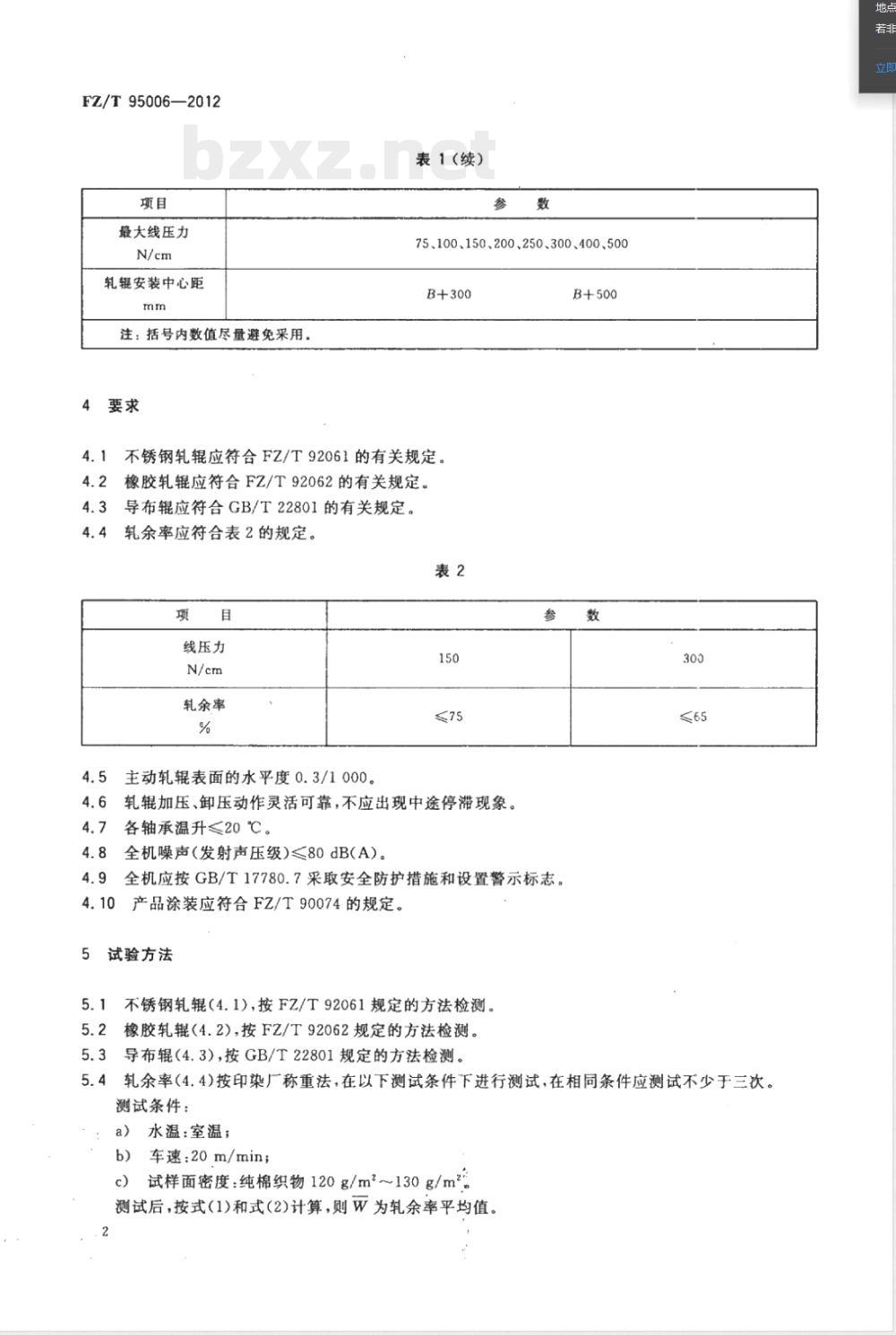

注：括号内数值尽量避免采用。4要求
表1(续）
75、100、150、200、250、300、400、500B+300
4.1不锈钢轧辊应符合FZ/T92061的有关规定。4.2橡胶轧辊应符合FZ/T92062的有关规定。4.3导布辊应符合GB/T22801的有关规定。4.4轧余率应符合表2的规定。
线压力
轧余率
主动轧辊表面的水平度0.3/1000。150
轧辑辊加压、卸压动作灵活可靠，不应出现中途停滞现象。4.6
各轴承温升≤20℃。
全机噪声（发射声压级）≤80dB(A)。4.8
全机应按GB/T17780.7采取安全防护措施和设置警示标志。4.10
产品涂装应符合FZ/T90074的规定。5试验方法
不锈钢轧辊（4.1），按FZ/T92061规定的方法检测。橡胶轧辊（4.2)，按FZ/T92062规定的方法检测。5.2
导布辊（4.3），按GB/T22801规定的方法检测。5.3
轧余率（4.4)按印染厂称重法，在以下测试条件下进行测试，在相同条件应测试不少于三次。5.4
测试条件：
水温：室温：
b）车速：20m/min；
试样面密度：纯棉织物120g/m2~130g/mc）
测试后，按式(1)和式(2)计算，则W为轧余率平均值。2
式中：
W-—轧余率,%;
mc×100%
W_W,+W,++w.
m，—-试样轧后湿重，单位为克（g)或千克(kg）；。
试样回潮重量，单位为克（g)或千克（kg）；W—轧余率平均值，%;
n测试次数;
W.—第n次轧余率值，%。
5.5主动轧辊表面水平度（4.5），用水平仪检测。5.6轴承温升（4.7)，用表面温度计在轴承座的外表面检测。FZ/T95006—2012
（1）)
·（2）
5.7空车运转时全机噪声（发射声压级）(4.8），按GB/T7111.1、GB/T7111.7的规定，用精密声级计测试。
5.8其余项目，感官检测。
5.9空车运转试验
5.9.1试验条件：
试验时间：2h。
试验速度：50m/min。
5.9.2检验项目：见4.5～4.8。
5.10工作负荷试验
5.10.1试验条件：
试验时间：正常生产连续运转4h。试验速度：按工艺要求确定。
检验项目：见4.4、4.6、4.7。
6检验规则
型式检验
产品在下列情况之一时，应进行型式检验：新产品鉴定时；
生产过程中，如结构、材料、工艺有较大改变，可能影响产品性能时；出厂检验结果与上次型式检验有较大差异时；d)
产品停产两年，再恢复生产时；e)
第三方进行质量检验时。
检验项目：见第4章。
6.2出厂检验
产品出厂时应进行空车运转试验，并经生产企业质检部门检验合格，附有产品合格证方能出厂。6.2.2
检验项目：见4.1～4.3、4.9、4.10。6.3抽样方法及判定规则
每批产品抽检5%且不少于1台；全部项目检验合格，判定该批产品符合标准要求。地点
FZ/T95006—2012
6.4其他
用户在安装调试过程中，发现有项目不符合本标准时，制造厂应会同用户共同处理。7标志
7.1包装箱上的储运图示标志，按GB/T191的规定。7.2产品铭牌，按FZ/T90089.1和FZ/T90089.2的规定。7.3产品安全标志，按GB2894的规定。8包装、运输和购存
8.1产品的包装，按FZ/T90001的规定。橡胶轧辊包装时，两端应搁置固定，表面用软性材料包裹，勿使其接触硬物及酸碱和油类物质。8.2产品在运输过程中，包装箱应按规定的朝向安置，不得倾斜或改变方向。8.3产品出厂后，在良好的防雨及通风贮存条件下，包装箱内的产品防潮、防锈有效期为一年。橡胶轧辊应贮存在温度0℃～35℃的干燥环境并距热源2m以外，如运往寒冷地区应注意保温。版权专有侵权必究
书号：155066·2-23800
FZ/T95006-2012
打印日期：2012年8月24日F009A定价：
