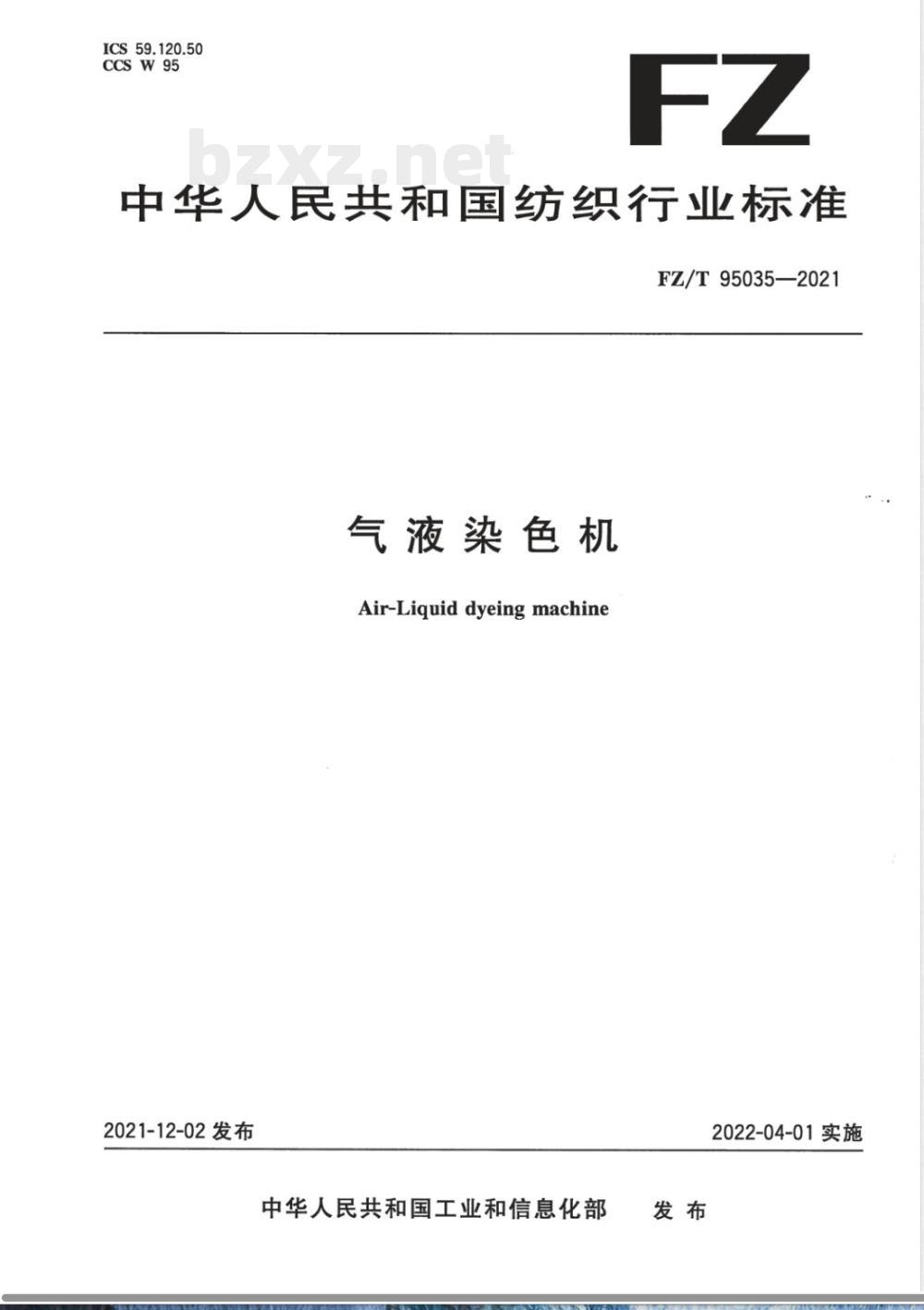

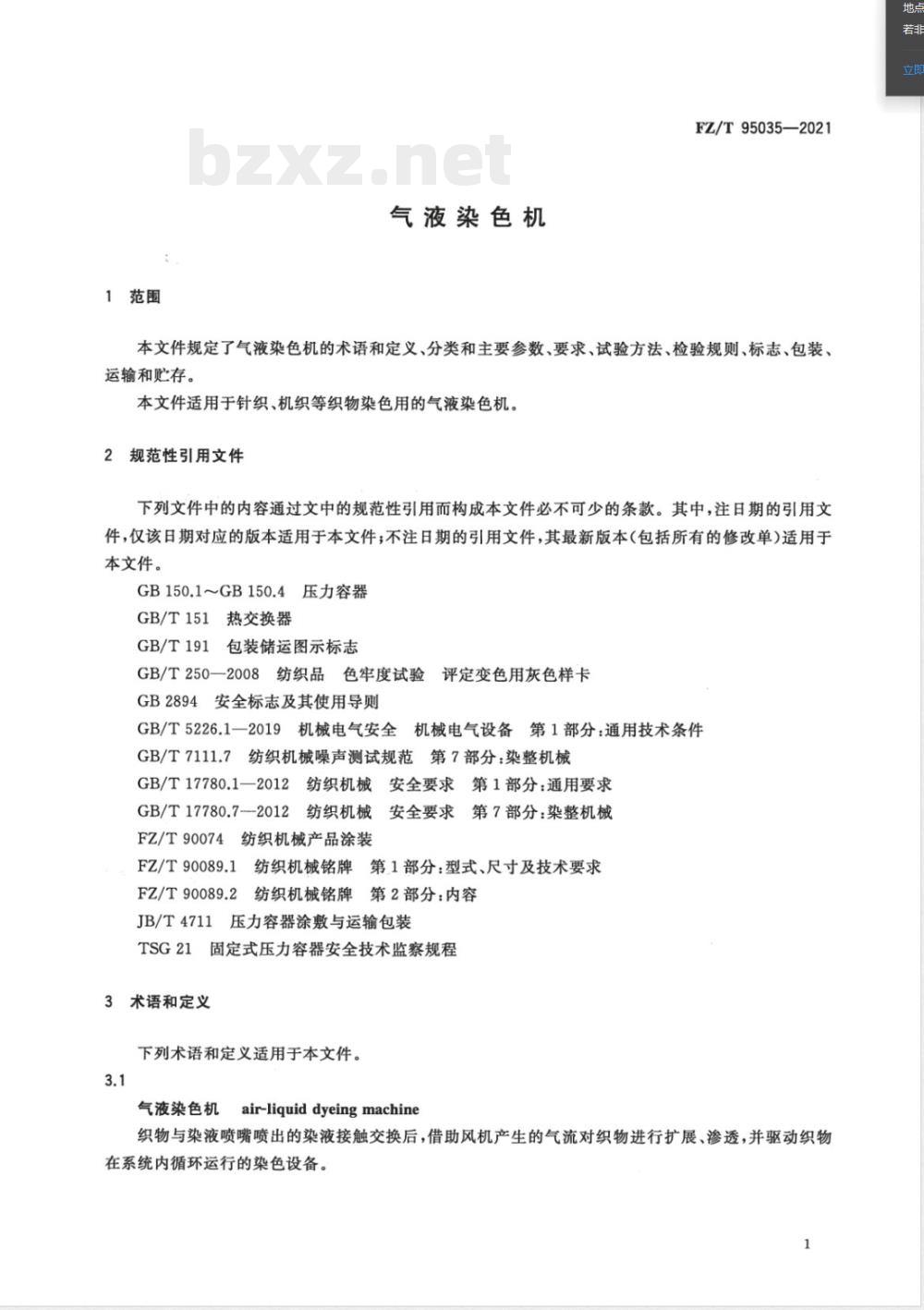

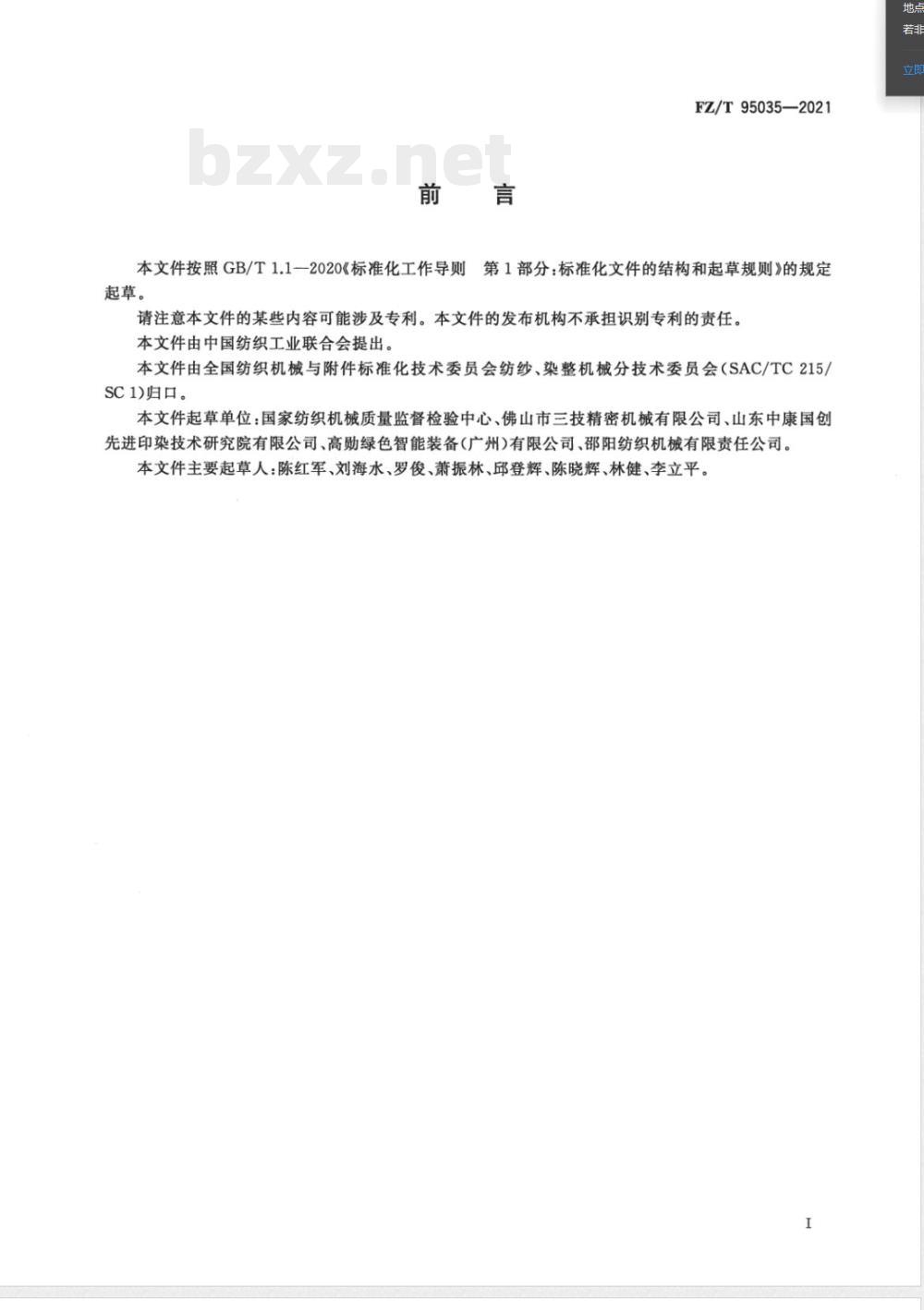

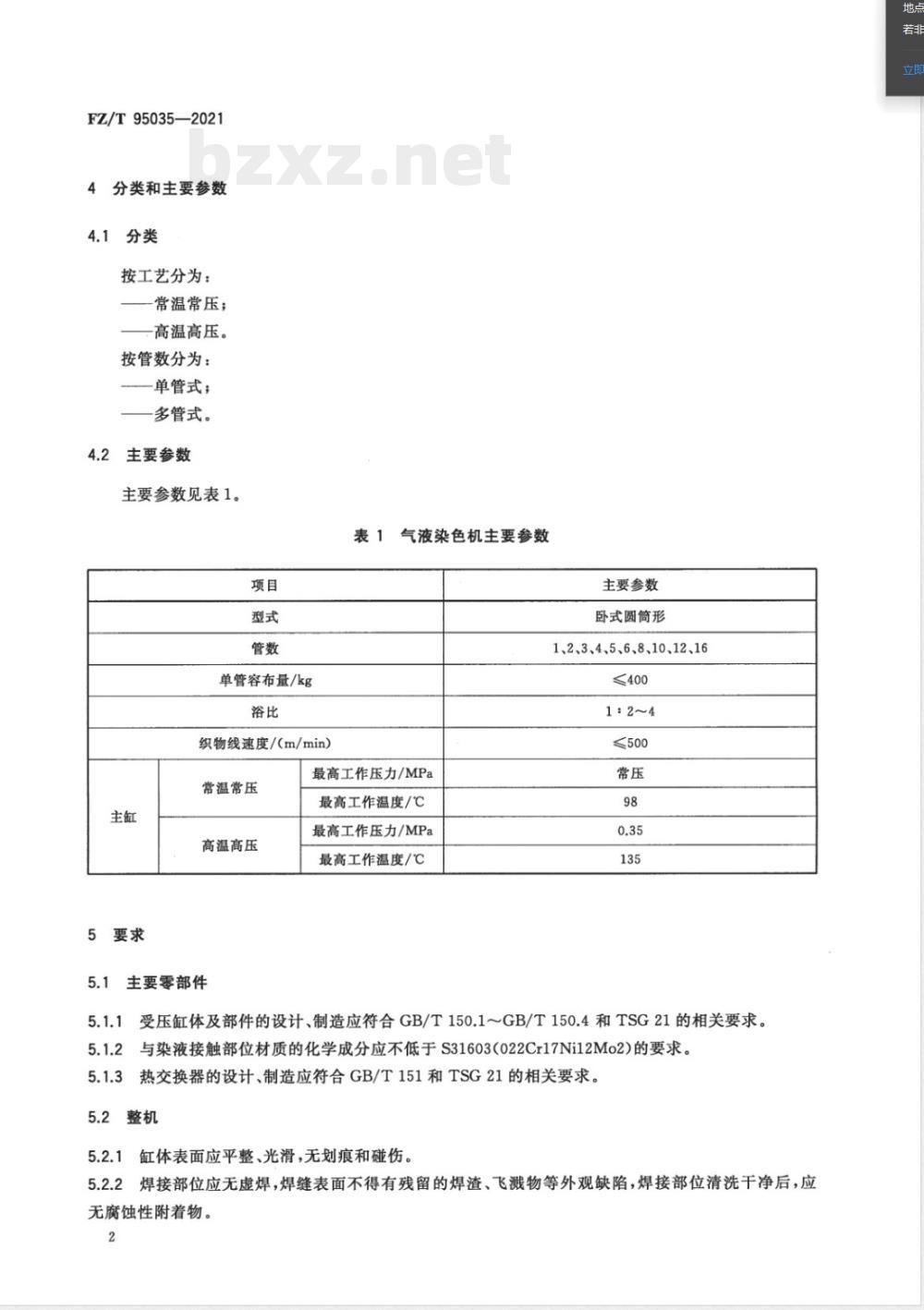

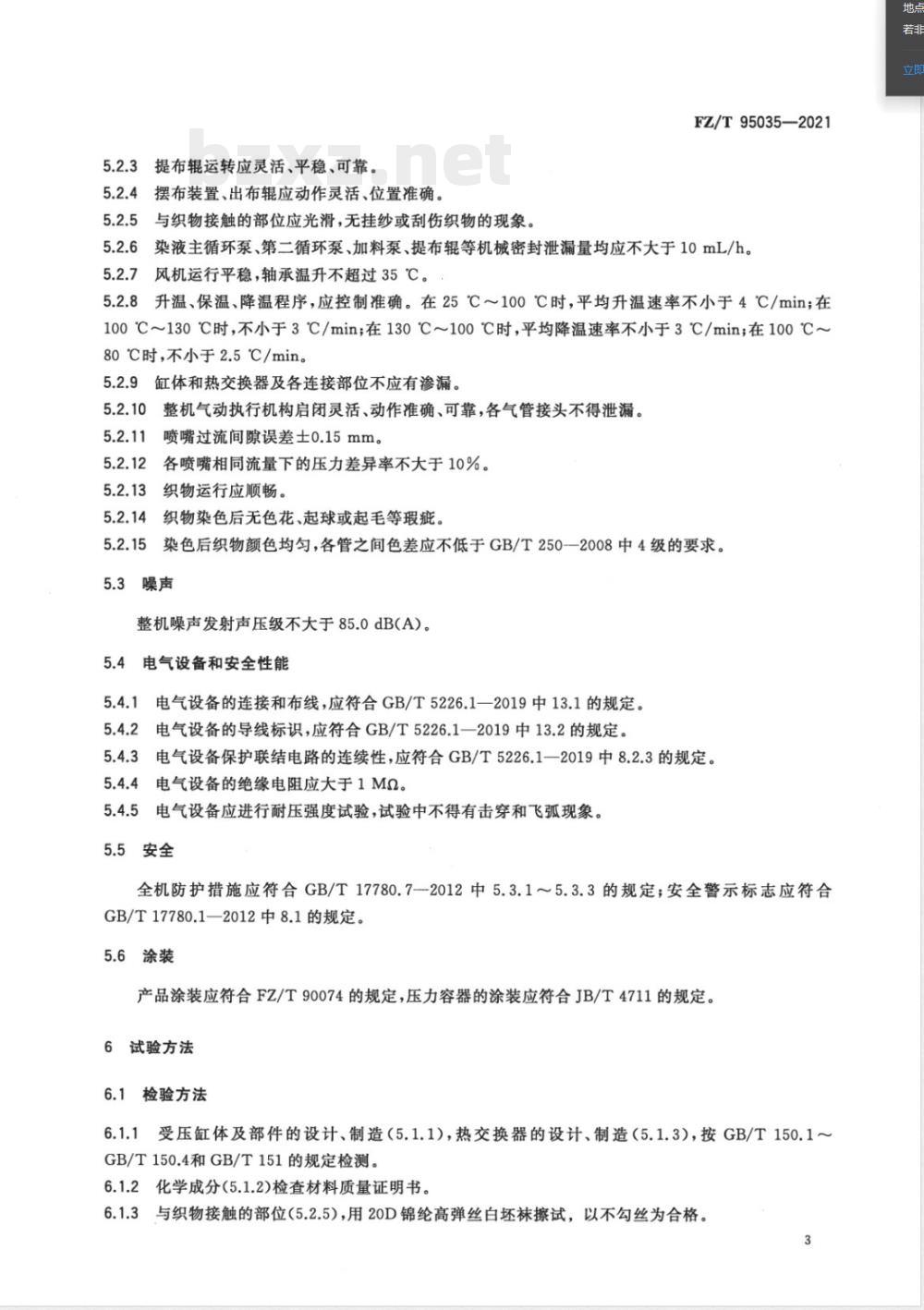

ICS 59.120.50 CCS W95 FZ 中华人民共和国纺织行业标准 FZ/T 95035—2021 气液染色机 Air-Liquid dyeing machine 2021-12-02发布 2022-04-01实施 中华人民共和国工业和信息化部发布 前言 本文件按照GB/T 1.1—2020《标准化工作导则 第1部分：标准化文件的结构和起草规则》的规定起草。 本文件由中国纺织工业联合会提出。 本文件由全国纺织机械与附件标准化技术委员会纺纱、染整机械分技术委员会（SAC/TC215/SC1）归口。 起草单位：国家纺织机械质量监督检验中心、佛山市三技精密机械有限公司等。 主要起草人：陈红军、刘海水、罗俊等。 1 范围 本文件规定了气液染色机的术语和定义、分类和主要参数、要求、试验方法、检验规则、标志、包装、运输和贮存。 本文件适用于针织、机织等织物染色用的气液染色机。 2 规范性引用文件 GB 150.1～GB 150.4 压力容器 GB/T 151 热交换器 GB/T 191 包装储运图示标志 GB/T 250-2008 纺织品色牢度试验 评定变色用灰色样卡 GB 2894 安全标志及其使用导则 GB/T 5226.1-2019 机械电气安全 机械电气设备第1部分：通用技术条件 GB/T 7111.7 纺织机械噪声测试规范 第7部分：染整机械 GB/T 17780.1-2012 纺织机械安全要求 第1部分：通用要求 GB/T 17780.7-2012 纺织机械安全要求 第7部分：染整机械 FZ/T 90074 纺织机械产品涂装 FZ/T 90089.1 纺织机械铭牌 第1部分：型式、尺寸及技术要求 FZ/T 90089.2 纺织机械铭牌 第2部分：内容 JB/T 4711 压力容器涂敷与运输包装 TSG 21 固定式压力容器安全技术监察规程 3 术语和定义 3.1 气液染色机 air-liquid dyeing machine 织物与染液喷嘴喷出的染液接触交换后，借助风机产生的气流对织物进行扩展、渗透，并驱动织物在系统内循环运行的染色设备。 4 分类和主要参数 4.1 分类 按工艺分为常温常压和高温高压； 按管数分为单管式和多管式。 4.2 主要参数（见表1） 单管容布量：≤400 kg（主缸） 浴比：1:2～4 织物线速度：500 m/min 最高工作压力：常压或0.35 MPa 最高工作温度：98℃或135℃（高温高压） 5 要求 5.1 主要零部件 5.1.1 受压缸体及部件设计制造应符合GB 150.1～GB 150.4及TSG 21要求。 5.1.2 与染液接触部位材料应不低于S31603（022Cr17Ni12Mo2）要求。 5.1.3 热交换器设计制造应符合GB/T 151及TSG 21要求。 5.2 整机要求 5.2.1 缸体表面应平整光滑，无划痕和碰伤。 5.2.2 焊接部位应无虚焊，焊缝表面无焊渣及飞溅物等缺陷。 5.2.3 提布辊运转应灵活、平稳、可靠。 5.2.4 摆布装置及出布辊动作应灵活、位置准确。 5.2.5 与织物接触部位应光滑，无挂纱或刮伤织物现象。 5.2.6 各机械密封泄漏量均应不大于10 mL/h。 5.2.7 风机运行应平稳，轴承温升不超过35℃。 5.2.8 升温、保温、降温程序应控制准确：25℃～100℃平均升温≥4℃/min；100℃～130℃≥3℃/min；130℃～100℃降温≥3℃/min；100℃～80℃≥2.5℃/min。 5.2.9 缸体、热交换器及连接部位不得有渗漏。
