【其他行业标准】 烫光机

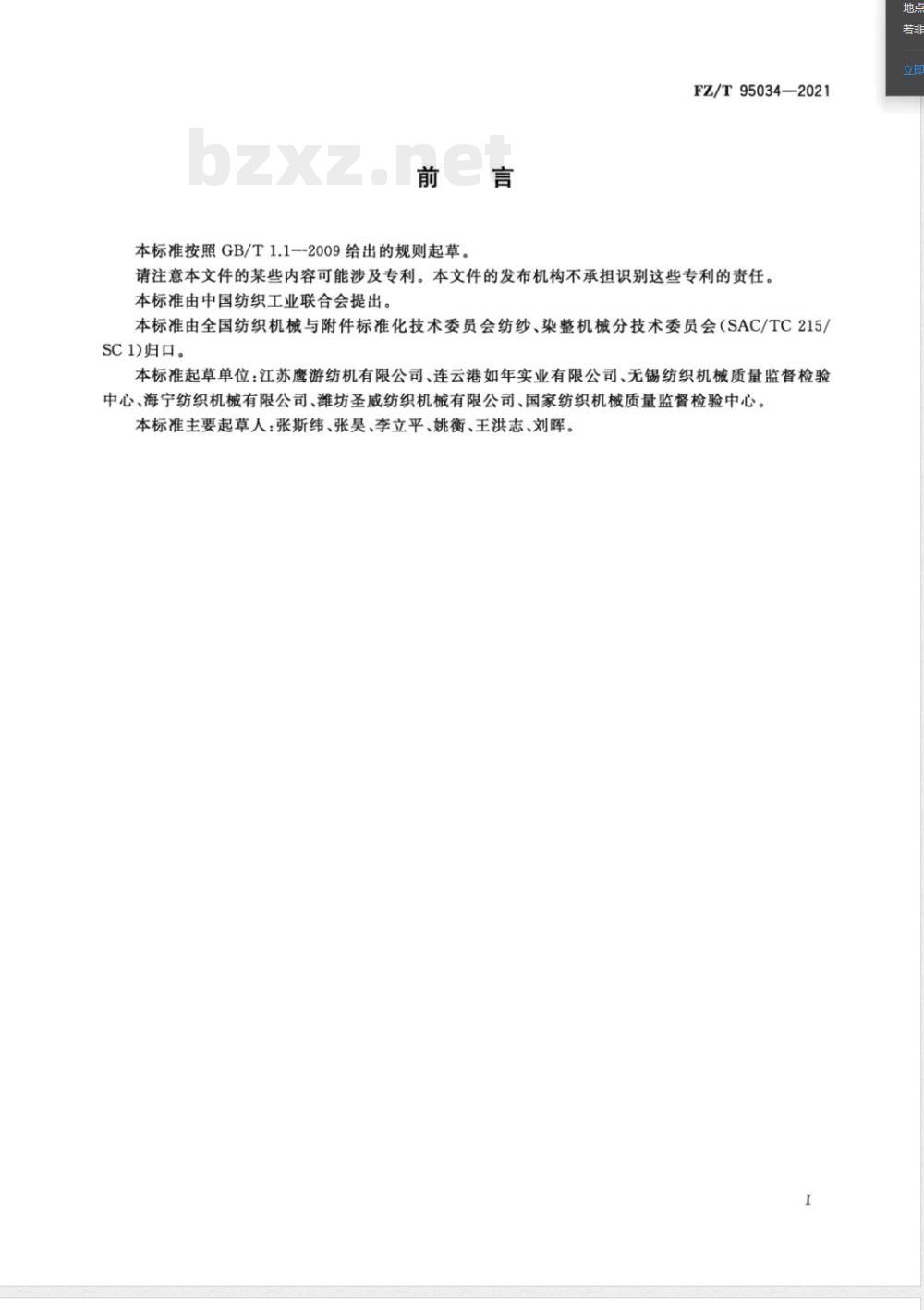

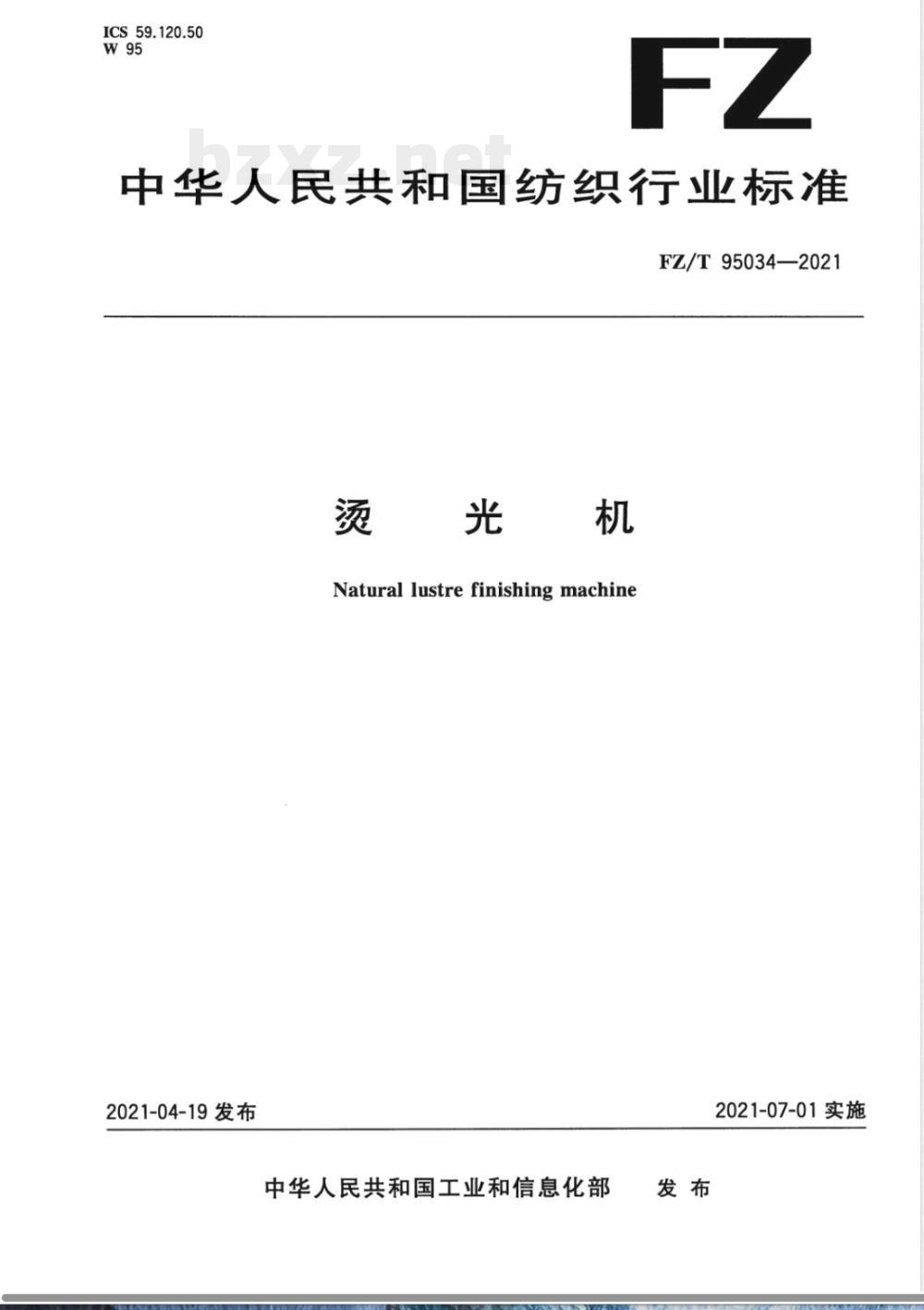

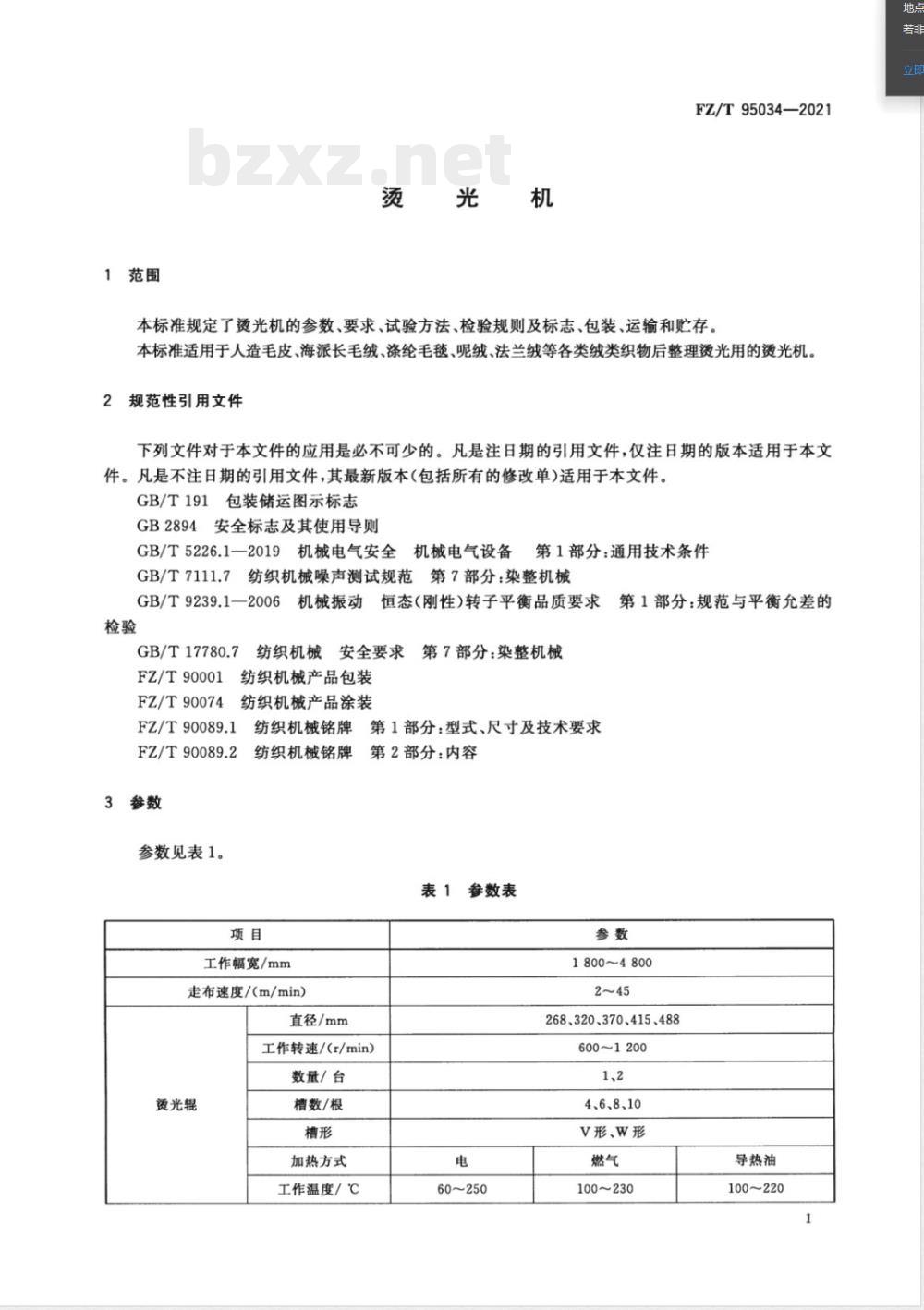

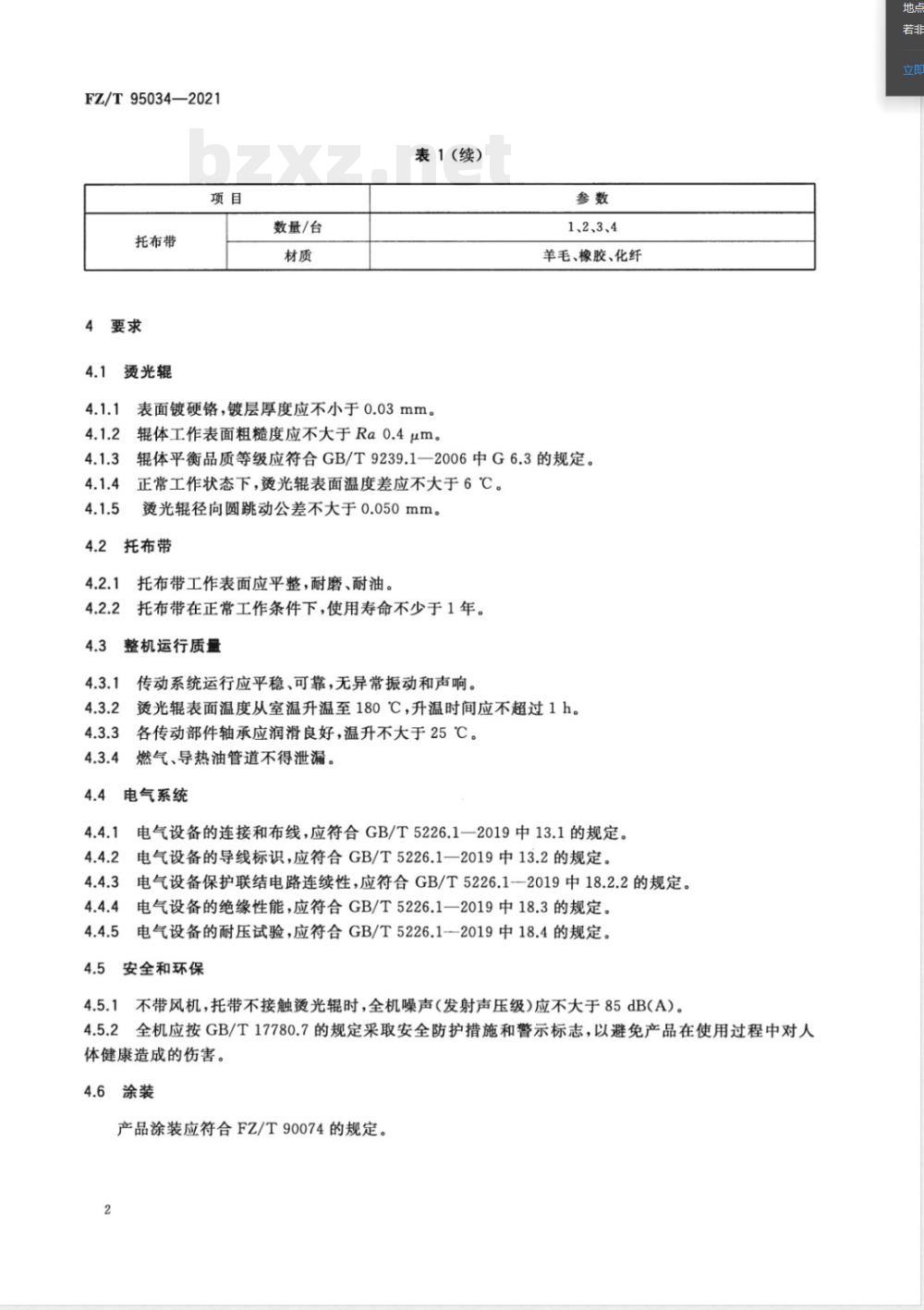

ICS 59.120.50 W95 FZ 中华人民共和国纺织行业标准 FZ/T 95034—2021 烫光机 Natural lustre finishing machine 2021-04-19发布 2021-07-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由中国纺织工业联合会提出。 本标准由全国纺织机械与附件标准化技术委员会纺纱、染整机械分技术委员会（SAC/TC215/SC1）归口。 起草单位：江苏鹰游纺机有限公司、连云港如年实业有限公司等。 主要起草人：张斯纬、张昊、李立平等。 1 范围 本标准规定了烫光机的参数、要求、试验方法、检验规则及标志、包装、运输和贮存。 本标准适用于人造毛皮、海派长毛绒、涤纶毛毯、呢绒、法兰绒等各类绒类织物后整理烫光用的烫光机。 2 规范性引用文件 GB/T 191 包装储运图示标志 GB 2894 安全标志及其使用导则 GB/T 5226.1-2019 机械电气安全 机械电气设备第1部分：通用技术条件 GB/T 7111.7 纺织机械噪声测试规范 第7部分：染整机械 GB/T 9239.1-2006 机械振动 恒态（刚性）转子平衡品质要求 GB/T 17780.7 纺织机械安全要求 第7部分：染整机械 FZ/T 90001 纺织机械产品包装 FZ/T 90074 纺织机械产品涂装 FZ/T 90089.1 纺织机械铭牌 第1部分：型式、尺寸及技术要求 FZ/T 90089.2 纺织机械铭牌 第2部分：内容 3 参数 参数见表1： 工作幅宽：1800～4800 mm 走布速度：2～45 m/min 烫光辊直径：268、320、370、415、488 mm 烫光辊工作转速：60～250 r/min 托布带数量：1、2、3、4台 槽数：4、6、8、10 槽形：V形、W形 加热方式：燃气、导热油 工作温度：燃气100～230℃，导热油100～220℃ 4 要求 4.1 烫光辊 4.1.1 表面应镀硬铬，镀层厚度不小于0.03 mm。 4.1.2 辊体工作表面粗糙度不大于Ra 0.4 μm。 4.1.3 辊体平衡品质等级应符合GB/T 9239.1-2006中G6.3规定。 4.1.4 正常工作状态下，烫光辊表面温差不大于6℃。 4.1.5 烫光辊径向圆跳动公差不大于0.050 mm。 4.2 托布带 4.2.1 托布带工作表面应平整、耐磨、耐油。 4.2.2 托布带在正常工作条件下使用寿命不少于1年。 4.3 整机运行质量 4.3.1 传动系统运行应平稳可靠，无异常振动和声响。 4.3.2 烫光辊表面由室温升至180℃，升温时间不超过1 h。 4.3.3 各传动部件轴承润滑良好，温升不大于25℃。 4.3.4 燃气及导热油管道不得泄漏。 4.4 电气系统 4.4.1 电气设备连接与布线应符合GB/T 5226.1-2019相关规定。 4.4.2 导线标识应符合GB/T 5226.1-2019规定。 4.4.3 保护联结电路连续性应符合标准要求。 4.4.4 绝缘性能应符合标准要求。 4.4.5 耐压试验应符合标准要求。 4.5 安全与环保 4.5.1 无风机且托布带不接触烫光辊时，噪声应不大于85 dB(A)。 4.5.2 全机应按GB/T 17780.7采取安全防护措施及警示标志。 4.6 涂装 产品涂装应符合FZ/T 90074规定。
