【其他行业标准】 不锈钢导辊式平洗槽

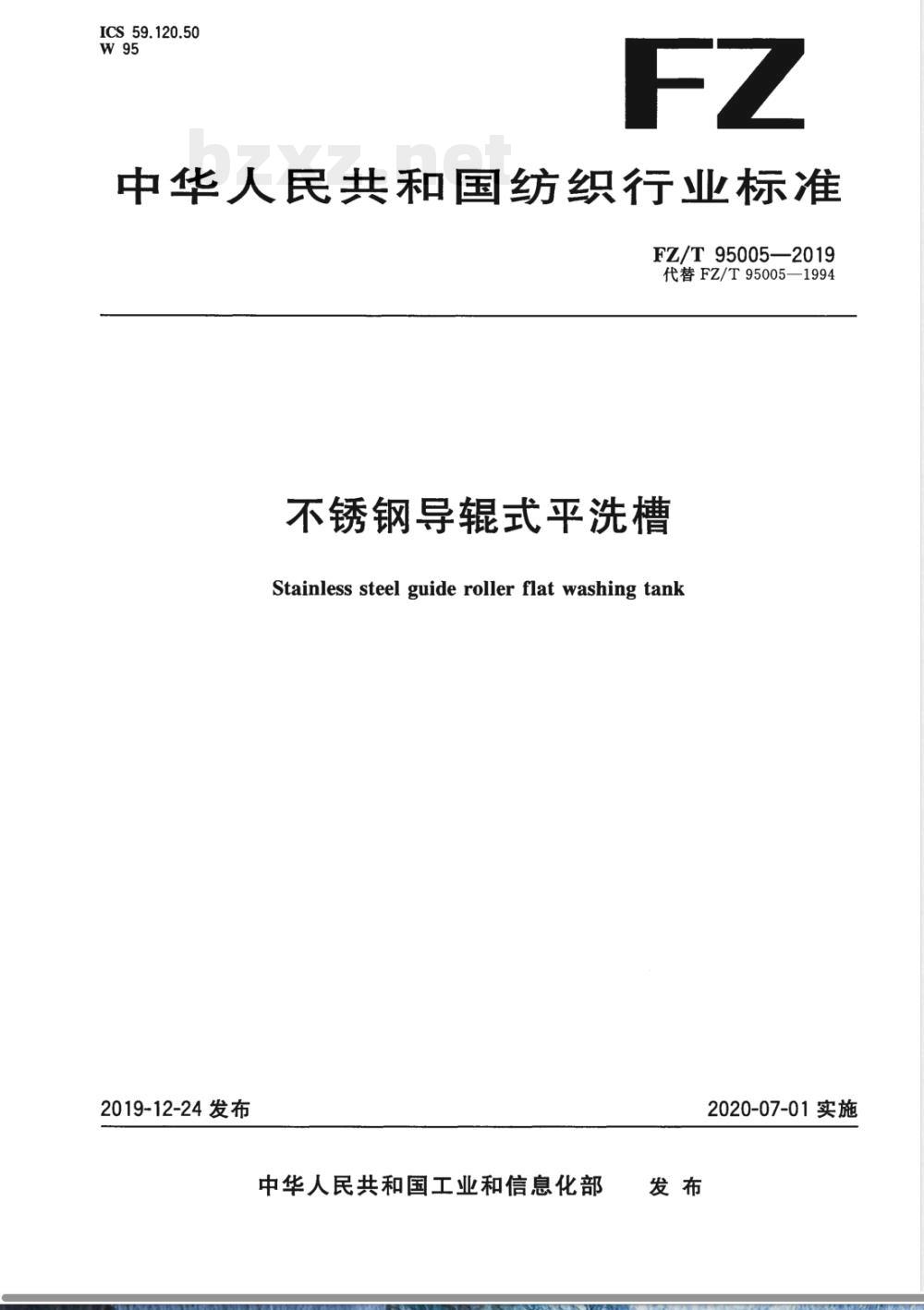

ICS59.120.50
中华人民共和国纺织行业标准
FZ/T95005—2019
代替FZ/T95005—1994
不锈钢导辑式平洗槽
Stainless steel guide roller flat washing tank2019-12-24发布
中华人民共和国工业和信息化部发布
2020-07-01实施

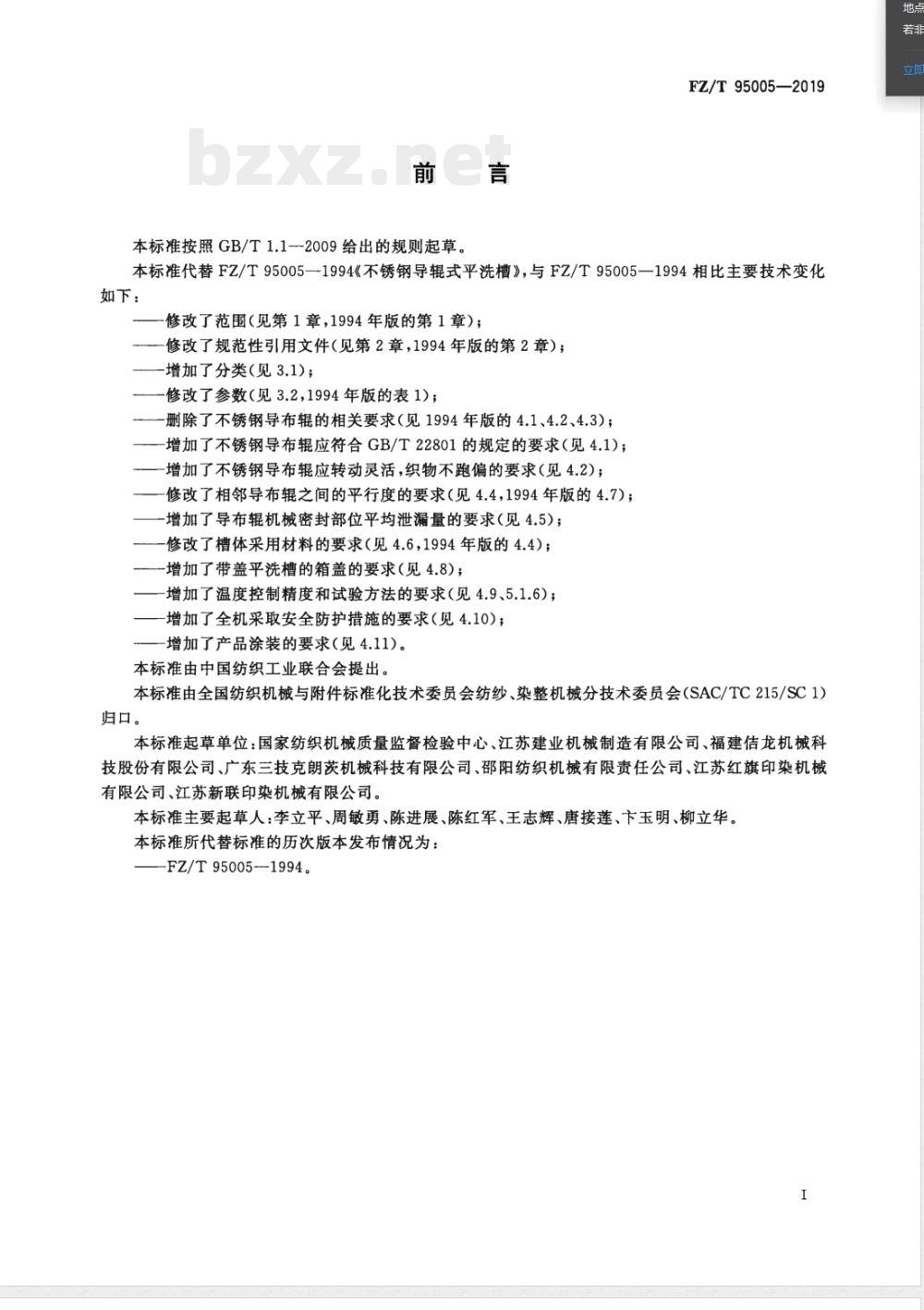

本标准按照GB/T1.1--2009给出的规则起草。FZ/T95005—2019
本标准代替FZ/T95005—1994《不锈钢导辑辊式平洗槽》，与FZ/T95005—1994相比主要技术变化如下：
修改了范围（见第1章，1994年版的第1章）；修改了规范性引用文件（见第2章，1994年版的第2章）；增加了分类（见3.1）；
修改了参数（见3.2，1994年版的表1）；一删除了不锈钢导布辊的相关要求（见1994年版的4.1、4.2、4.3）；一增加了不锈钢导布辊应符合GB/T22801的规定的要求（见4.1）；一增加了不锈钢导布辊应转动灵活，织物不跑偏的要求（见4.2）；修改了相邻导布辊之间的平行度的要求（见4.4，1994年版的4.7）；增加了导布辊机械密封部位平均泄漏量的要求（见4.5）；一修改了槽体采用材料的要求（见4.6，1994年版的4.4）；增加了带盖平洗槽的箱盖的要求（见4.8）；一增加了温度控制精度和试验方法的要求（见4.9、5.1.6）；一增加了全机采取安全防护措施的要求（见4.10）；一增加了产品涂装的要求（见4.11）。本标准由中国纺织工业联合会提出。本标准由全国纺织机械与附件标准化技术委员会纺纱、染整机械分技术委员会（SAC/TC215/SC1）归口。
本标准起草单位：国家纺织机械质量监督检验中心、江苏建业机械制造有限公司、福建估龙机械科技股份有限公司、广东三技克朗茨机械科技有限公司、邵阳纺织机械有限责任公司、江苏红旗印染机械有限公司、江苏新联印染机械有限公司。本标准主要起草人：李立平、周敏勇、陈进展、陈红军、王志辉、唐接莲、下玉明、柳立华。本标准所代替标准的历次版本发布情况为：-FZ/T95005--1994。

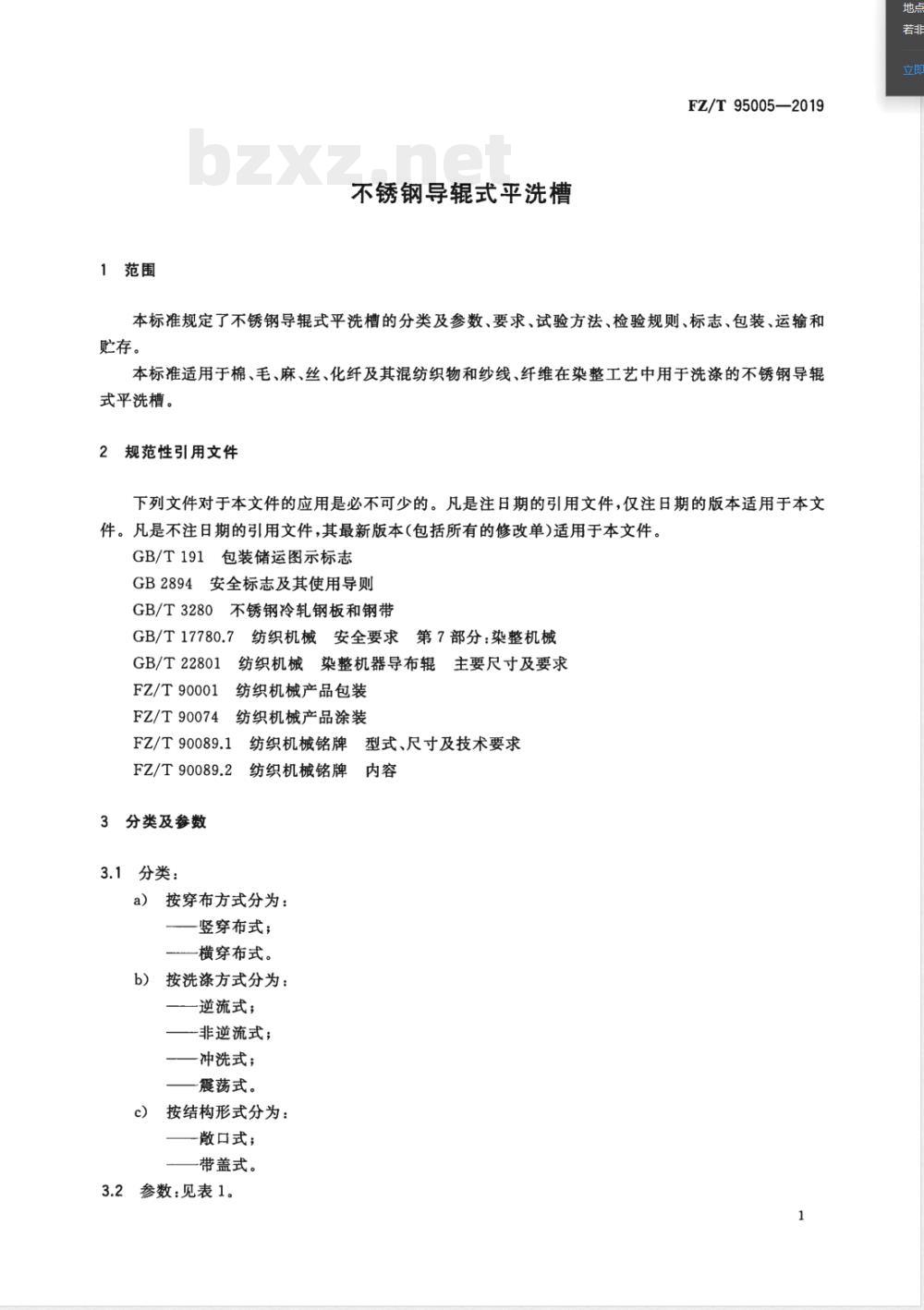

1范围
不锈钢导辊式平洗槽
FZ/T95005—2019
本标准规定了不锈钢导辊式平洗槽的分类及参数、要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于棉、毛、麻、丝、化纤及其混纺织物和纱线、纤维在染整工艺中用于洗涤的不锈钢导辊式平洗槽。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T191包装储运图示标志
GB2894安全标志及其使用导则
GB/T3280不锈钢冷轧钢板和钢带GB/T17780.7纺织机械安全要求
第7部分：染整机械
GB/T22801纺织机械染整机器导布辊主要尺寸及要求FZ/T90001
FZ/T90074
纺织机械产品包装
纺织机械产品涂装
FZ/T90089.1bzxz.net
纺织机械铭牌型式、尺寸及技术要求纺织机械铭牌内容
FZ/T90089.2
3分类及参数
3.1分类：
a）按穿布方式分为：
一竖穿布式；
横穿布式。
b）按洗涤方式分为：
—逆流式；
—非逆流式；
—冲洗式；
一震荡式。
c）按结构形式分为：
—散口式；
一带盖式。
2参数：见表1。

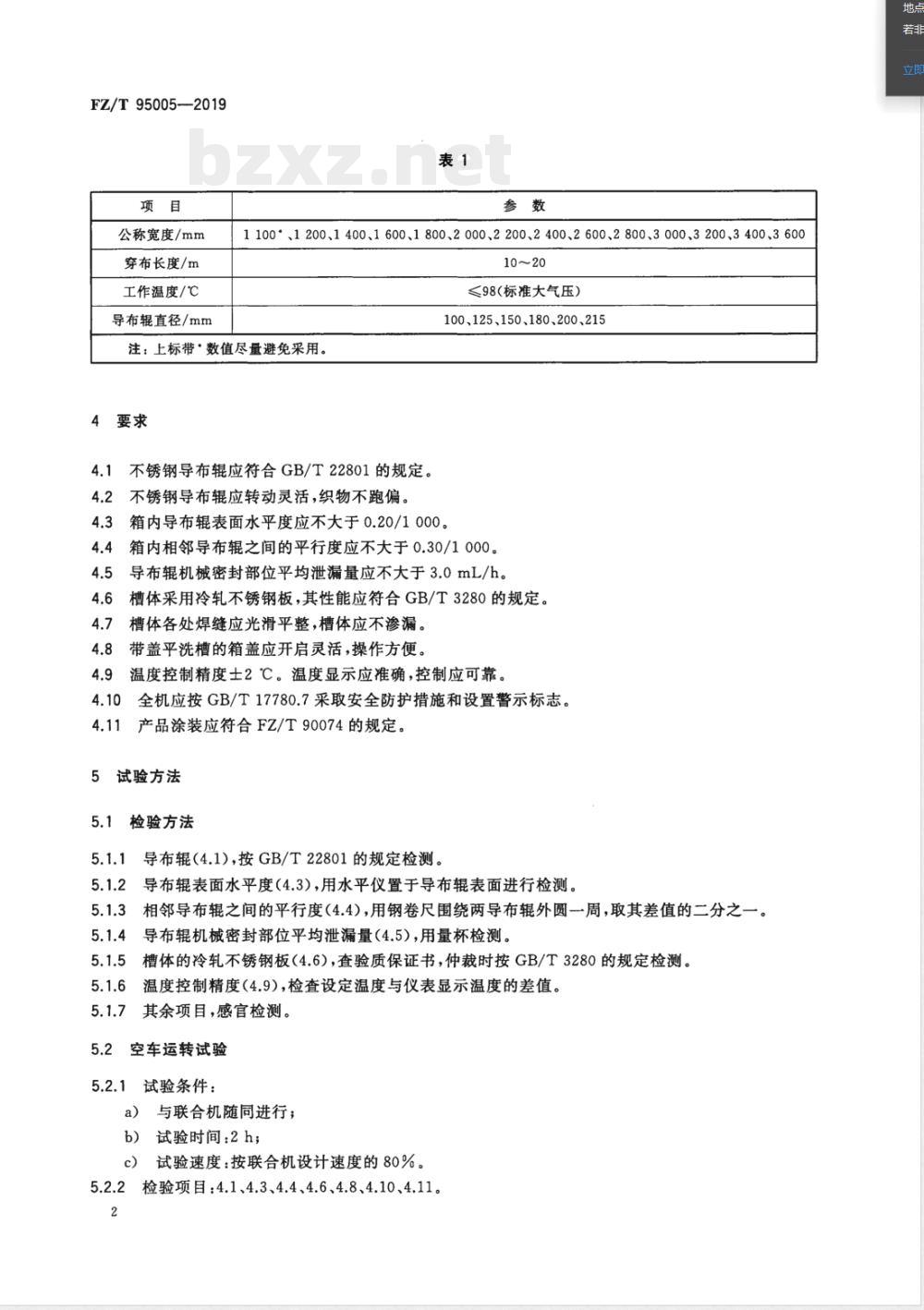

FZ/T95005—2019
公称宽度/mm
穿布长度/m
工作温度/℃
导布辊直径/mm
1100*、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000、3200、3400、360010~20
≤98（标准大气压）
100、125、150、180、200、215注：上标带*数值尽量避免采用。4要求
4.1不锈钢导布辊应符合GB/T22801的规定。不锈钢导布辊应转动灵活，织物不跑偏。4.2
箱内导布辊表面水平度应不大于0.20/1000。箱内相邻导布辊之间的平行度应不大于0.30/1000。4.5
导布辊机械密封部位平均泄漏量应不大于3.0mL/h。4.6
槽体采用冷轧不锈钢板，其性能应符合GB/T3280的规定。槽体各处焊缝应光滑平整，槽体应不渗漏。4.8
带盖平洗槽的箱盖应开启灵活，操作方便。4.9
温度控制精度士2℃。温度显示应准确，控制应可靠。全机应按GB/T17780.7采取安全防护措施和设置警示标志。产品涂装应符合FZ/T90074的规定。4.11
5试验方法
检验方法
导布辊（4.1），按GB/T22801的规定检测。导布辊表面水平度（4.3），用水平仪置于导布辊表面进行检测。相邻导布辊之间的平行度（4.4），用钢卷尺围绕两导布辊外圆一周，取其差值的二分之一。导布辊机械密封部位平均泄漏量（4.5），用量杯检测。槽体的冷轧不锈钢板（4.6），查验质保证书，仲裁时按GB/T3280的规定检测。温度控制精度（4.9），检查设定温度与仪表显示温度的差值。其余项目，感官检测。
空车运转试验
试验条件：
与联合机随同进行；
试验时间：2h；
试验速度：按联合机设计速度的80%。c）
检验项目：4.1、4.3、4.4、4.6、4.8、4.10、4.11。地点

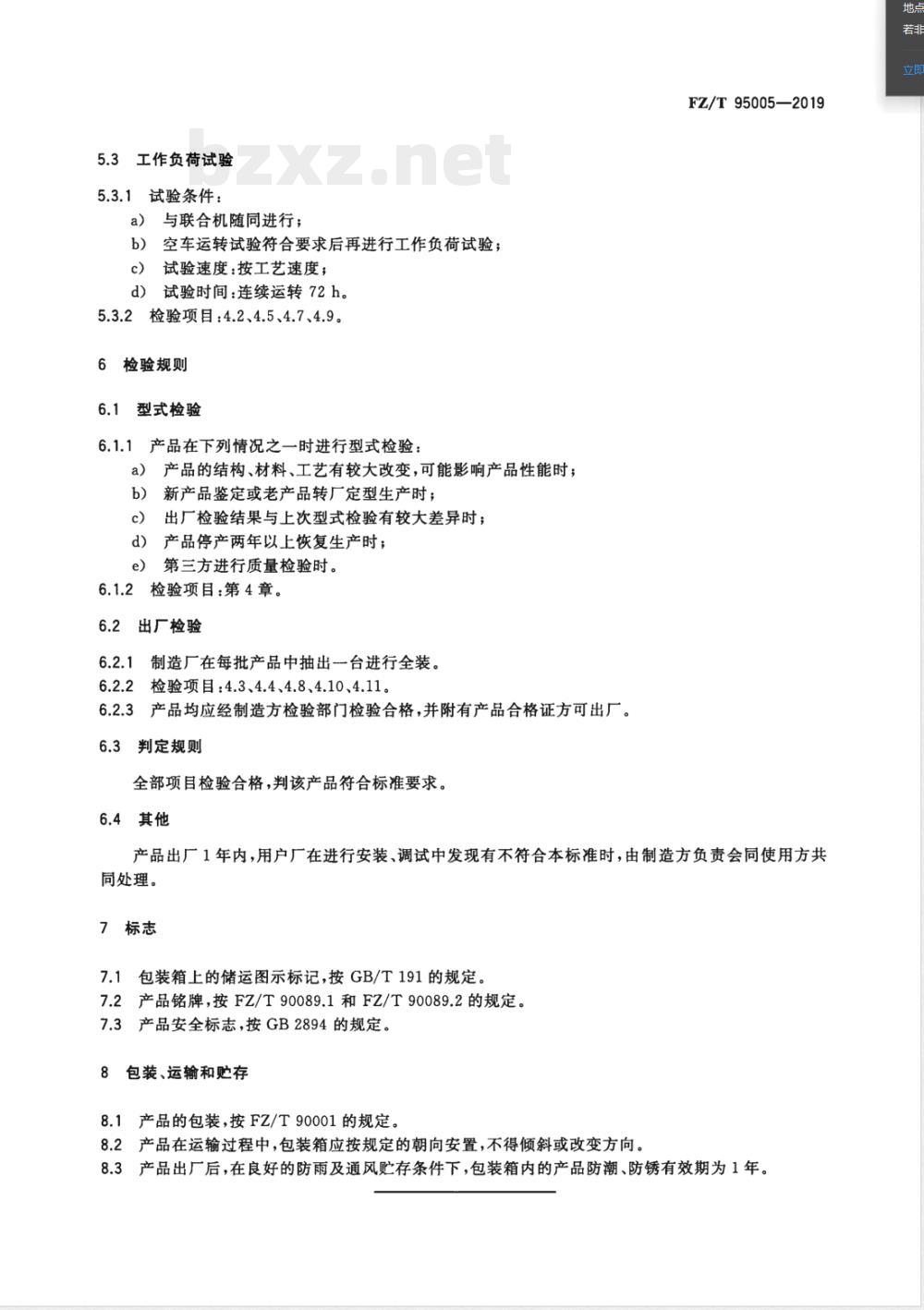

3工作负荷试验
5.3.1试验条件：
a）与联合机随同进行；
空车运转试验符合要求后再进行工作负荷试验；c）
试验速度：按工艺速度；
d）试验时间：连续运转72h。
5.3.2检验项目：4.2、4.5、4.7、4.9。6检验规则
型式检验
6.1.1产品在下列情况之一时进行型式检验：a）产品的结构、材料、工艺有较大改变，可能影响产品性能时；b）
新产品鉴定或老产品转厂定型生产时；c）
出厂检验结果与上次型式检验有较大差异时；d）
产品停产两年以上恢复生产时；e
第三方进行质量检验时。
6.1.2检验项目：第4章。
出厂检验
6.2.1制造厂在每批产品中抽出一台进行全装。6.2.2检验项目：4.3、4.4、4.8、4.10、4.11。6.2.3产品均应经制造方检验部门检验合格，并附有产品合格证方可出厂。6.3判定规则
全部项目检验合格，判该产品符合标准要求。6.4其他
FZ/T95005—2019
产品出厂1年内，用户厂在进行安装、调试中发现有不符合本标准时，由制造方负责会同使用方共同处理。
7标志
7.1包装箱上的储运图示标记，按GB/T191的规定，7.2产品铭牌，按FZ/T90089.1和FZ/T90089.2的规定。7.3产品安全标志，按GB2894的规定。8包装、运输和贮存
8.1产品的包装，按FZ/T90001的规定。8.2产品在运输过程中，包装箱应按规定的朝向安置，不得倾斜或改变方向。8.3产品出厂后，在良好的防雨及通风贮存条件下，包装箱内的产品防潮、防锈有效期为1年。地点
