【其他行业标准】 均匀轧车

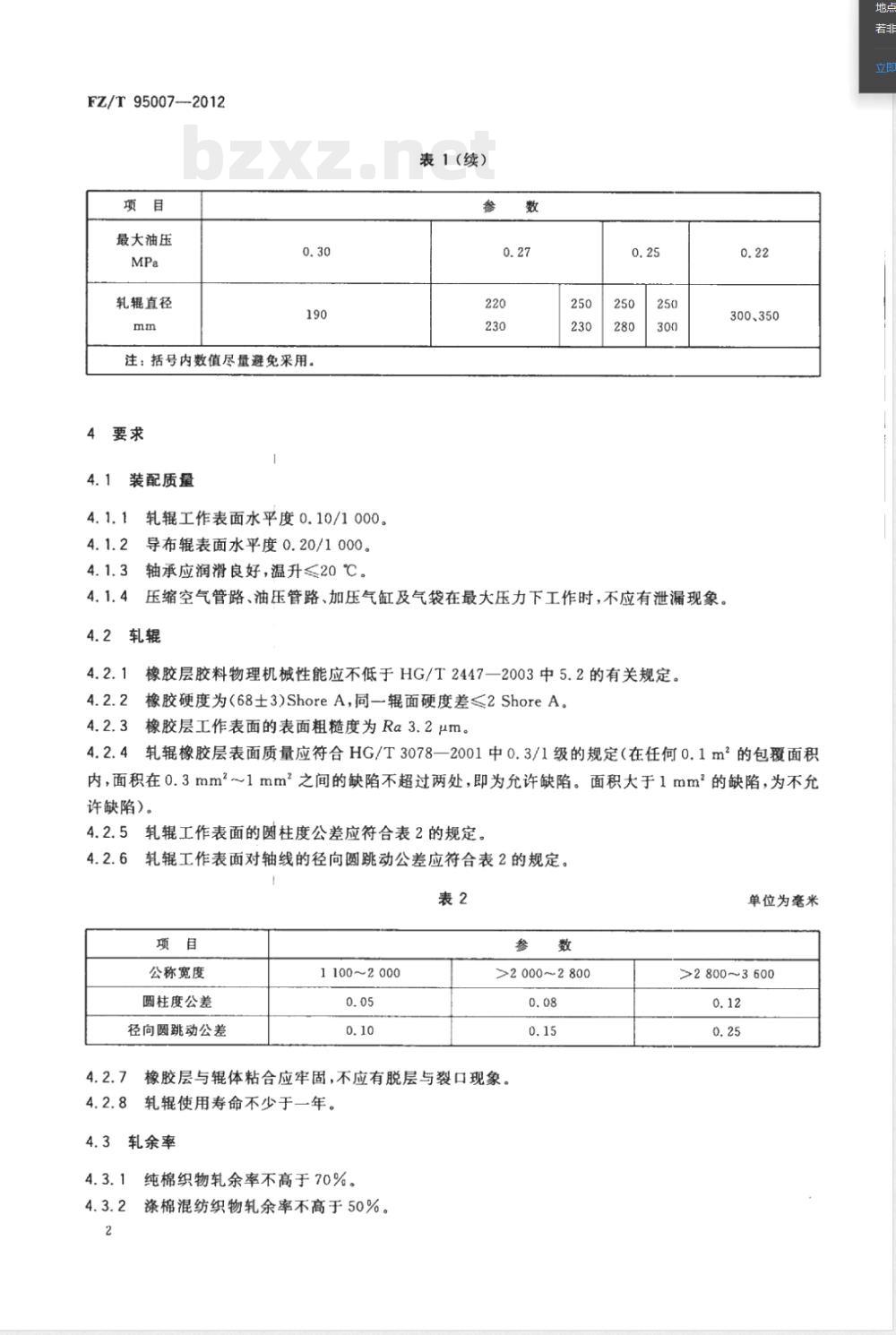

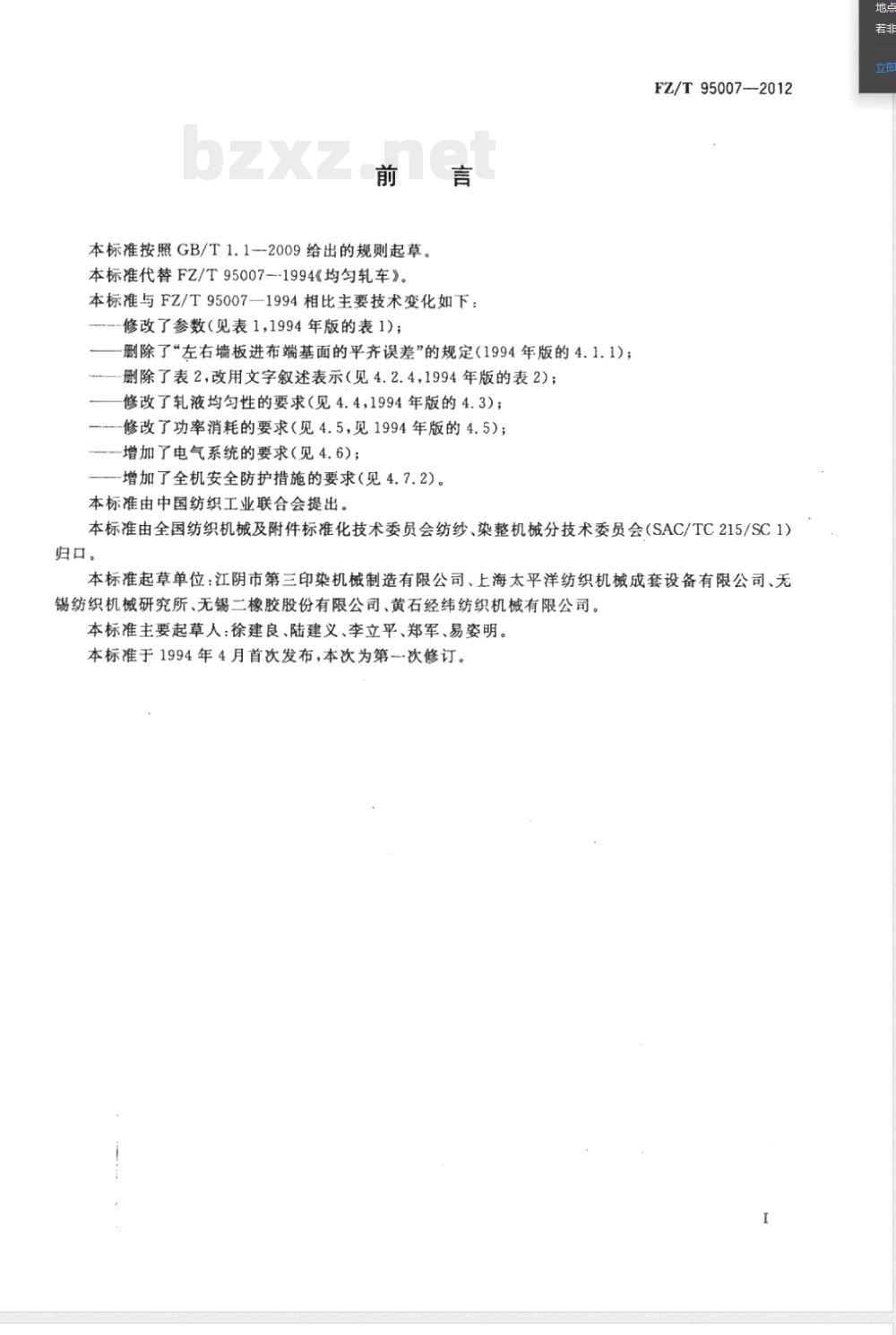

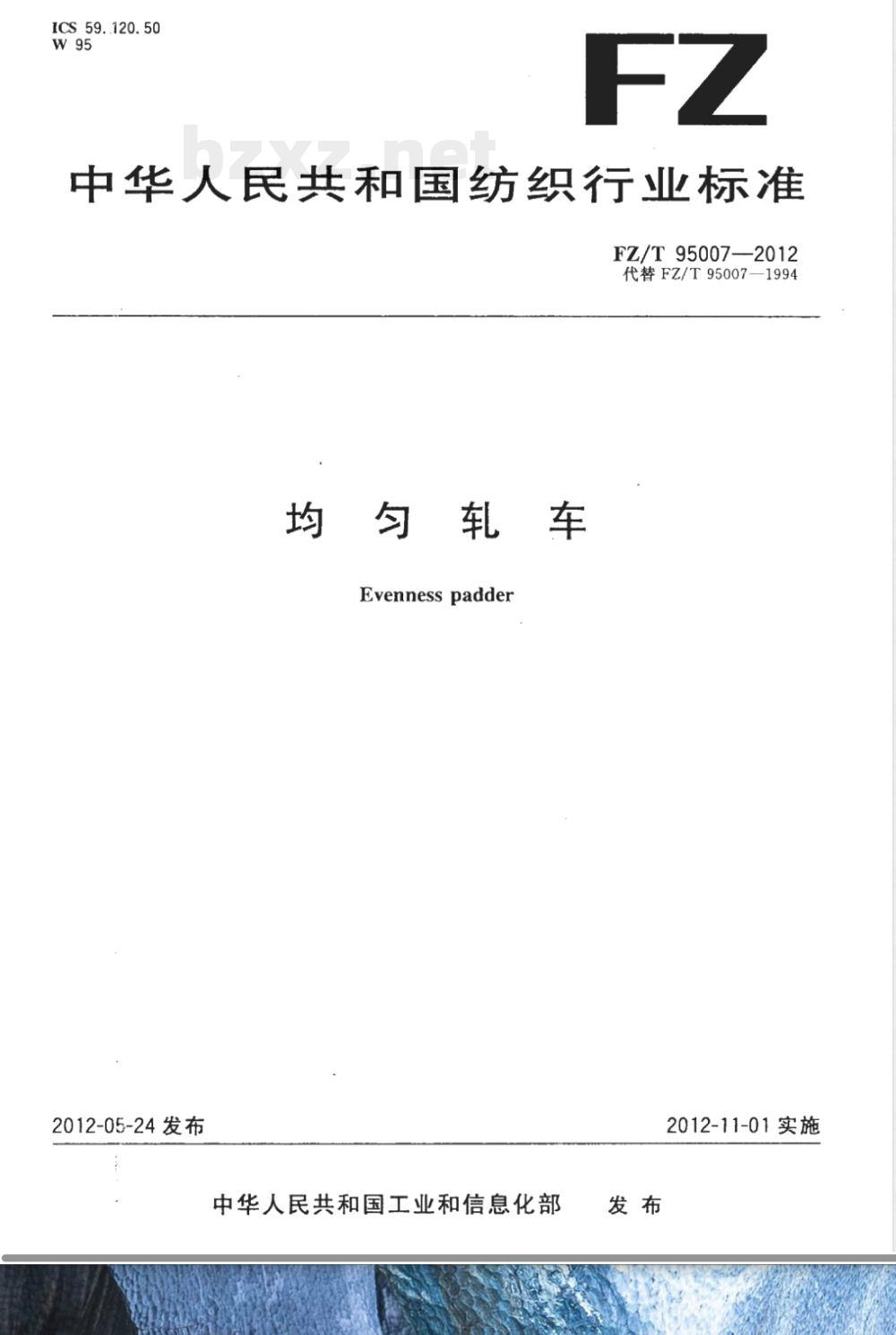

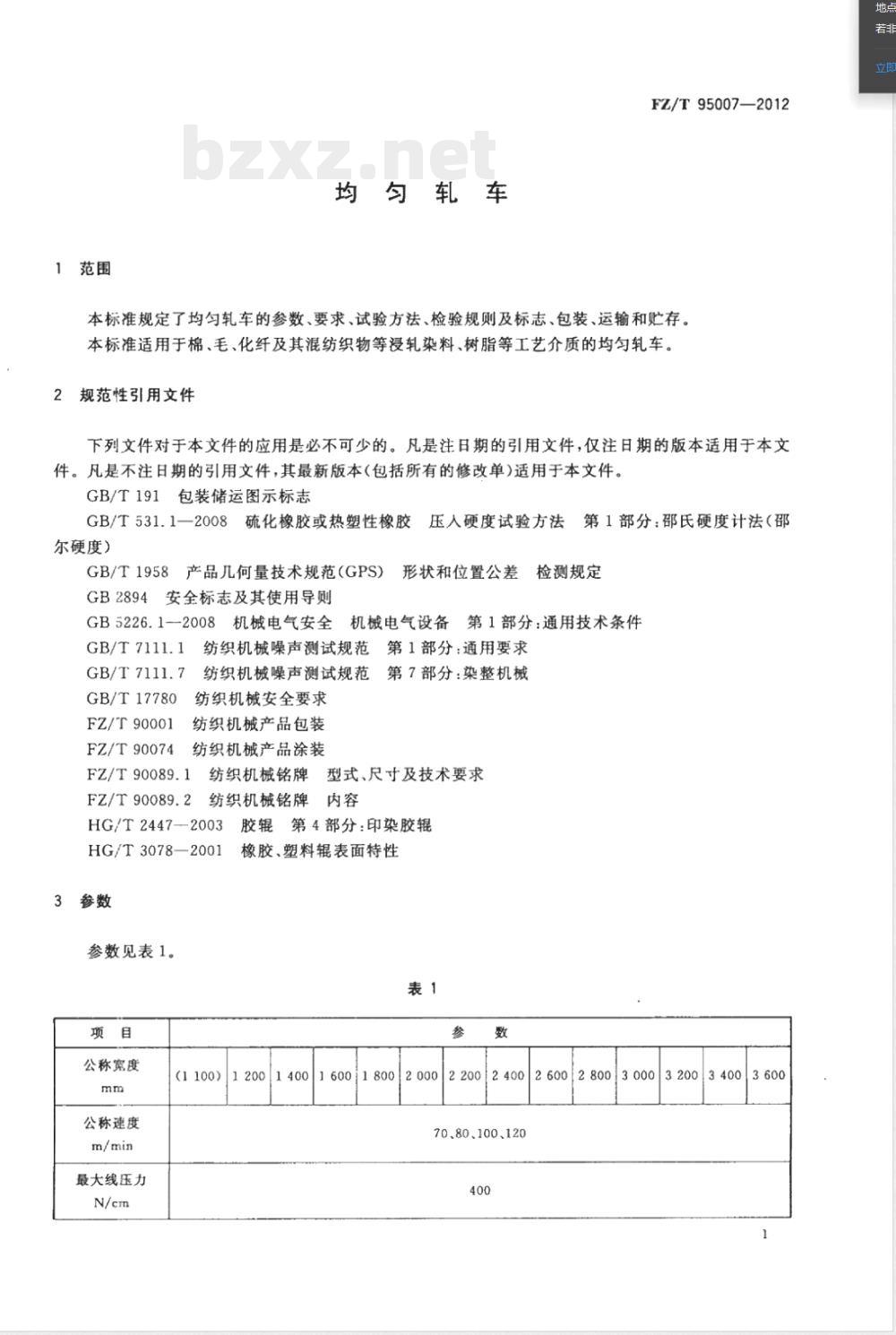

ICS 59.120.50 W95 Fz 中华人民共和国纺织行业标准 FZ/T 95007—2012 代替 FZ/T 95007—1994 均匀轧车 Evenness padder 2012-05-24发布 中华人民共和国工业和信息化部发布 2012-11-01实施 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准代替FZ/T 95007—1994《均匀轧车》。与1994版相比，本标准主要技术变化如下：修改了参数；删除了“左右墙板进布端基面的平齐误差”规定；删除了表2并改为文字叙述；修改了轧液均匀性要求；修改了功率消耗要求；增加了电气系统要求；增加了全机安全防护措施要求。 本标准由中国纺织工业联合会提出。 本标准由全国纺织机械及附件标准化技术委员会纺纱、染整机械分技术委员会（SAC/TC215/SC1）归口。 本标准起草单位：江阴市第三印染机械制造有限公司、上海太平洋纺织机械成套设备有限公司、无锡纺织机械研究所、无锡二橡胶股份有限公司、黄石经纬纺织机械有限公司。 本标准主要起草人：徐建良、陆建义、李立平、郑军、易姿明。 本标准于1994年首次发布，本次为第一次修订。 1 范围 本标准规定了均匀轧车的参数、要求、试验方法、检验规则及标志、包装、运输和贮存。 本标准适用于棉、毛、化纤及其混纺织物等浸轧染料、树脂等工艺介质的均匀轧车。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。 GB/T 191 包装储运图示标志 GB/T 531.1—2008 硫化橡胶或热塑性橡胶压入硬度试验方法（邵氏硬度计法） GB/T 1958 产品几何量技术规范（GPS）形状和位置公差检测规定 GB 2894 安全标志及其使用导则 GB 5226.1—2008 机械电气安全 机械电气设备 第1部分：通用技术条件 GB/T 7111.1 纺织机械噪声测试规范 第1部分：通用要求 GB/T 7111.7 纺织机械噪声测试规范 第7部分：染整机械 GB/T 17780 纺织机械安全要求 FZ/T 90001 纺织机械产品包装 FZ/T 90074 纺织机械产品涂装 FZ/T 90089.1 纺织机械铭牌型式、尺寸及技术要求 FZ/T 90089.2 纺织机械铭牌内容 HG/T 2447—2003 胶辊 HG/T 3078—2001 橡胶、塑料辊表面特性 3 参数 参数见表1。 表1 主要参数 公称宽度/mm：(1100)1200、1400、1600、1800、2000、2200、2400、2600、2800、3000、3200、3400、3600 公称速度/(m/min)：70、80、100、120 最大线压力/N/cm：400 最大油压/MPa：0.27～0.30 轧辊直径/mm：190～300 注：括号内数值尽量避免采用。 4 要求 4.1 装配质量 4.1.1 轧辊工作表面水平度≤0.10/1000。 4.1.2 导布辊表面水平度≤0.20/1000。 4.1.3 轴承应润滑良好，温升≤20℃。 4.1.4 压缩空气管路、油压管路、加压气缸及气袋在最大压力下工作时不得有泄漏现象。 4.2 轧辊 4.2.1 橡胶层胶料物理机械性能应不低于HG/T 2447—2003中5.2规定。 4.2.2 橡胶硬度为(68±3) Shore A，同一辊面硬度差≤2 Shore A。 4.2.3 橡胶层工作表面粗糙度Ra为3.2 μm。 4.2.4 轧辊橡胶层表面质量应符合HG/T 3078—2001中0.3/1级规定。 4.2.5 轧辊工作表面的圆柱度公差应符合规定要求（后续表格内容不完整）。 4.2.6 轧辊工作表面对轴线的径向圆跳动公差应符合相关规定（原文后续缺失）。
