【其他行业标准】 铜铍中间合金锭

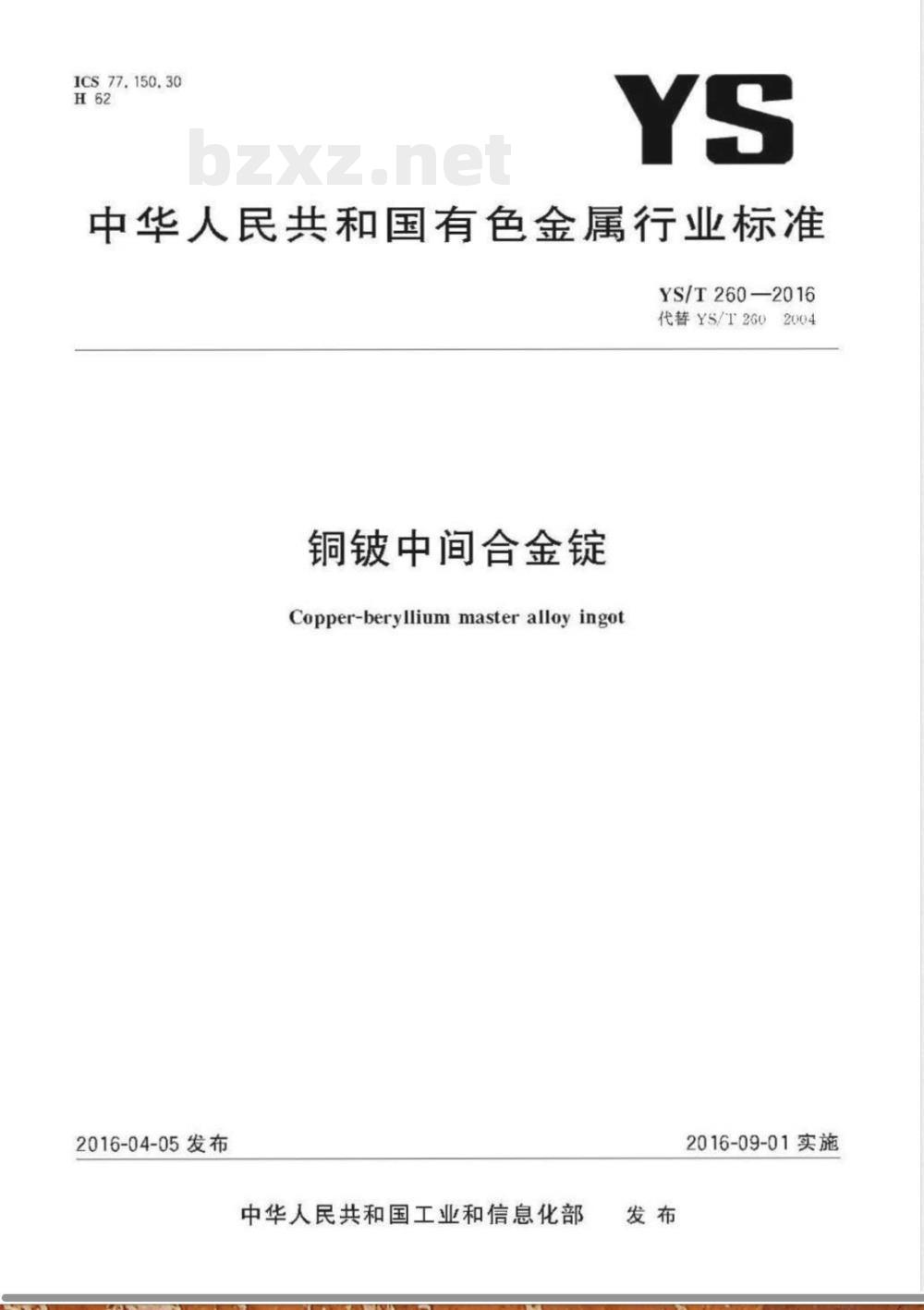

ICS 77.150.30 H62 YS 中华人民共和国有色金属行业标准 YS/T 260—2016 代替 YS/T 260—2004 铜铍中间合金锭 Copper-beryllium master alloy ingot 2016-04-05 发布 中华人民共和国工业和信息化部 发布 2016-09-01 实施 前言 本标准按照 GB/T 1.1—2009 给出的规则起草。 本标准代替 YS/T 260—2004《铜铍中间合金锭》。与 YS/T 260—2004 相比，主要变化如下： — 增加 CuBe-3 牌号，Be含量为3.00%～3.50%，并对Fe、Si、Al、Pb、P等杂质含量作出限定； — 修改3.3相关内容，增加图1及表2； — 修改5.4.3，增加图2； — 增加“铜铍中间合金锭的锭形和锭重试验方法”。 本标准由全国有色金属标准化技术委员会（SAC/TC 243）提出并归口。 本标准起草单位：湖南水口山有色金属集团有限公司。 本标准主要起草人：袁培新、何从行、蒋冬生、贺宇良、谢礼成。 本标准所代替标准的历次版本发布情况为：YB 853-1975、GB/T 6897—1986、YS/T 260—1994、YS/T 260—2004。 1 范围 本标准规定了铜铍中间合金锭的要求、试验方法、检验规则及标志、包装、运输、贮存和质量证明书及订货单（或合同）内容。 本标准适用于各种工艺生产的铜铍中间合金锭，主要用于铍青铜加工材和电子元件生产等领域。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡注日期的引用文件，仅注日期版本适用；凡不注日期的引用文件，其最新版本（包括所有修改单）适用本文件。 GB/T 8170 数值修约规则与极限数值的表示和判定 YS/T 470（所有部分） 铜铍合金化学分析方法 3 要求 3.1 产品分类 铜铍中间合金锭按化学成分分为 CuBe-1、CuBe-2、CuBe-3 三个牌号。 3.2 化学成分 3.2.1 铜铍中间合金锭的化学成分应符合表1规定。 表1 化学成分 CuBe-1：Cu余量，Be 3.85～4.18，Fe ≤0.11，Si ≤0.11，Al ≤0.11，Pb ≤0.002，P ≤0.067 CuBe-2：Cu余量，Be约3.56～3.55（原文范围不清），Fe ≤0.11，Si ≤0.11，Al ≤0.11，Pb ≤0.002，P ≤0.067 CuBe-3：Cu余量，Be 3.66～3.50，Fe ≤0.11，Si ≤0.11，Al ≤0.11，Pb ≤0.002，P ≤0.067 3.2.2 铍含量及杂质含量均为实测值，铜含量为100%减去铍及其他杂质实测总和的余量。 3.2.3 如需方对化学成分有特殊要求，由供需双方协商确定。 3.3 锭形和锭重 3.3.1 铜铍中间合金锭为长方梯形，其外形示意见图1（略）。 锭结构包括大底面长A、大底面宽B、小底面长、小底面宽及锭高h。 3.3.2 外形尺寸及允许偏差见表2。 大底面长A：约256 mm 大底面宽B：约7 mm 小底面长：约215 mm 小底面宽：约16.5 mm 3.3.3 单锭重量为 4 kg ± 0.4 kg。 3.3.4 如需方对规格有特殊要求，可由供需双方协商确定。 3.4 外观质量 铜铍中间合金锭表面应光洁，无飞边和毛刺，不得有夹渣及外来夹杂物。 4 试验方法 4.1 化学成分仲裁分析按 YS/T 470（所有部分）进行。 4.2 锭形尺寸采用相应测量工具检验，锭重采用称量法检验。 4.3 外观质量采用目视法检验。 5 检验规则 5.1 检查与验收 产品由供方技术监督部门检验并出具质量证明书，确保符合标准或合同要求。
