【其他行业标准】 谐振器用锌白铜带

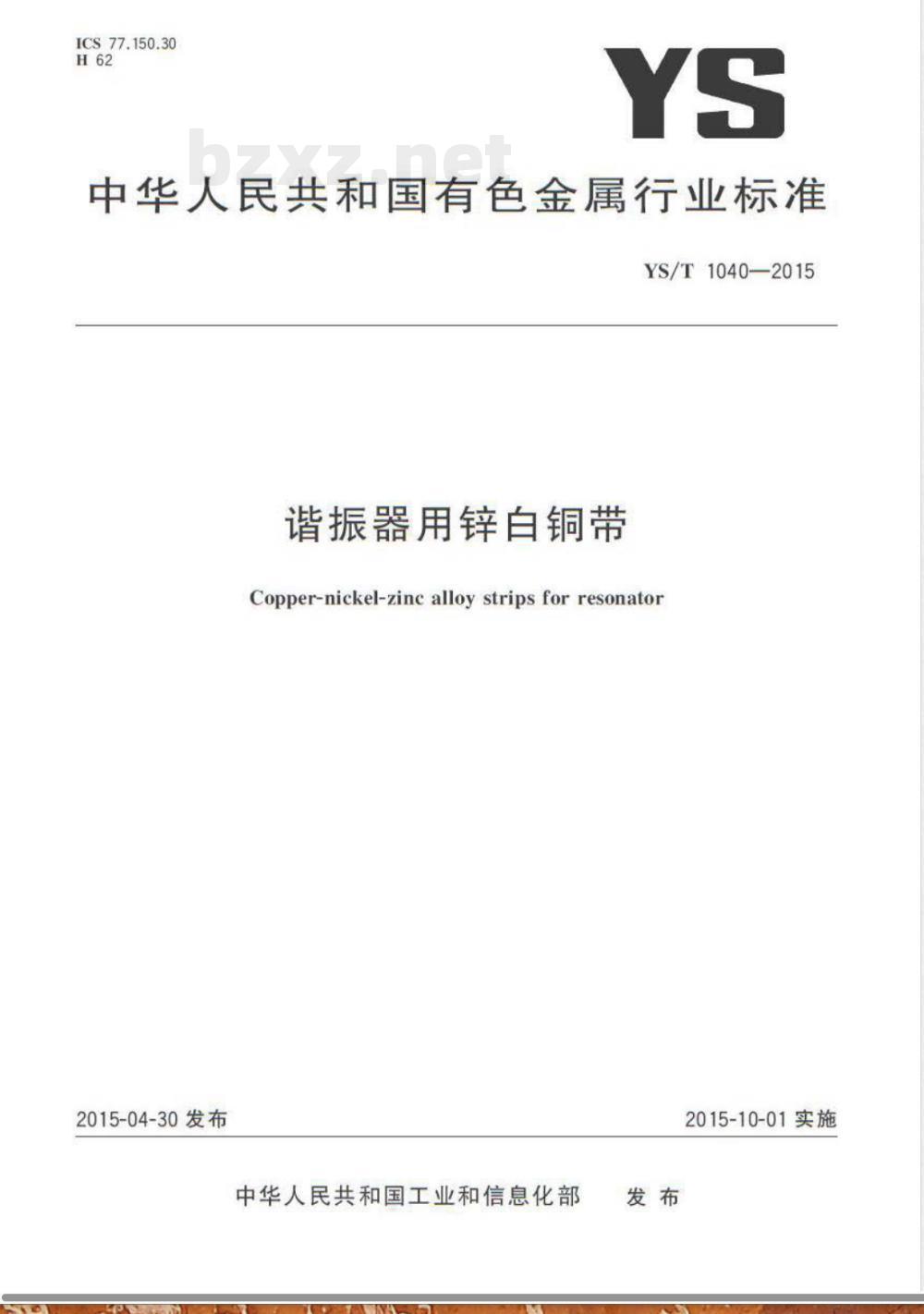

ICS 77.150.30 H62 YS 中华人民共和国有色金属行业标准 YS/T 1040-2015 谐振器用锌白铜带 Copper-nickel-zinc alloy strips for resonator 2015-04-30发布 2015-10-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准由全国有色金属标准化技术委员会（SAC/TC243）提出并归口。 本标准负责起草单位：宁波兴业盛泰集团有限公司、安徽鑫科新材料股份有限公司、有色金属技术经济研究院、宁波兴业鑫泰新型电子材料有限公司。 本标准主要起草人：杨群央、陆群、革耀东、谢宁、王忠祥、史科军、徐懂、刘峰。 1 范围 本标准规定了谐振器用锌白铜带的要求、试验方法、检验规则、标志、包装、运输、贮存、质量证明书及订货单（或合同）内容等。 本标准适用于谐振器用锌白铜带。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。 GB/T 228.1—2010 金属材料 拉伸试验 第1部分：室温试验方法 GB/T 4340.1 金属材料 维氏硬度试验 第1部分：试验方法 GB/T 5121 铜及铜合金化学分析方法（所有部分） GB/T 5231 加工铜及铜合金牌号和化学成分 GB/T 8888 重有色金属加工产品的包装、标志、运输、贮存和质量证明书 GB/T 26303.3 铜及铜合金加工材外形尺寸检测方法 第3部分：板带材 YS/T 482 铜及铜合金分析方法 光电发射光谱法 YS/T 483 铜及铜合金分析方法 X射线荧光光谱法（波长色散型） YS/T 668 铜及铜合金理化检测取样方法 YS/T 815 铜及铜合金力学性能和工艺性能试样的制备方法 3 要求 3.1 产品分类 3.1.1 牌号、状态和规格 带材的牌号、状态和规格应符合表1规定。 牌号：BZn10-25、BZn12-24、BZn15-20、BZn18-18、BZn18-26。 代号：C74500、T76200、T74600、C75200、C77000。 状态：退火（O61）、1/4硬（H01）。 厚度：0.10～0.50 mm。 宽度：10～400 mm。 注：经供需双方协商，可供应其他牌号、状态和规格的带材。 3.1.2 标记示例 产品标记按产品名称、标准编号、牌号（或代号）、状态和规格顺序表示。 示例：用BZn18-18（C75200）制造的H01状态、厚度0.25mm、宽度30mm的带材标记为： 铜带 YS/T 1040-BZn18-18 H01-0.25×30 或 铜带 YS/T 1040-C75200 H01-0.25×30 3.2 化学成分 BZn10-25的化学成分应符合表2规定：Cu为63.5～66.5%，Zn为余量，Ni+Co为9.0～11.0%，Mn≤0.50%，Fe≤0.008%，Pb≤0.09%。铜+所列元素总量应≥99.5%。 其他牌号化学成分应符合GB/T 5231规定。 3.3 外形尺寸及允许偏差 3.3.1 厚度允许偏差（单位：mm） 0.10～0.20：±0.010 >0.20～0.30：±0.013 >0.30～0.40：±0.015 >0.40～0.50：±0.015 （需方要求单向偏差时，数值为表中2倍） 3.3.2 宽度允许偏差（单位：mm） 10～50：普通级±0.050，较高级±0.040 >50～100：普通级±0.075，较高级±0.050 >100～400：普通级±0.100，较高级±0.075 （单向偏差时为表中2倍） 3.3.3 侧边弯曲度 带材侧边弯曲度应符合标准规定（原文表5未完整识别）。
