【其他行业标准】 标准热电偶用铂铑10-铂偶丝

ICS 77. 120. 99
中华人民共和国有色金属行业标准YS/T377—2010
代替YS/T377—1994
标准热电偶用铂10-铂偶丝
Platinum-10 %Rhodium/Platinum thermocouple wiresfornormalthermocouple
2010-11-22 发布
中华人民共和国工业和信息化部发布
2011-03-01实施

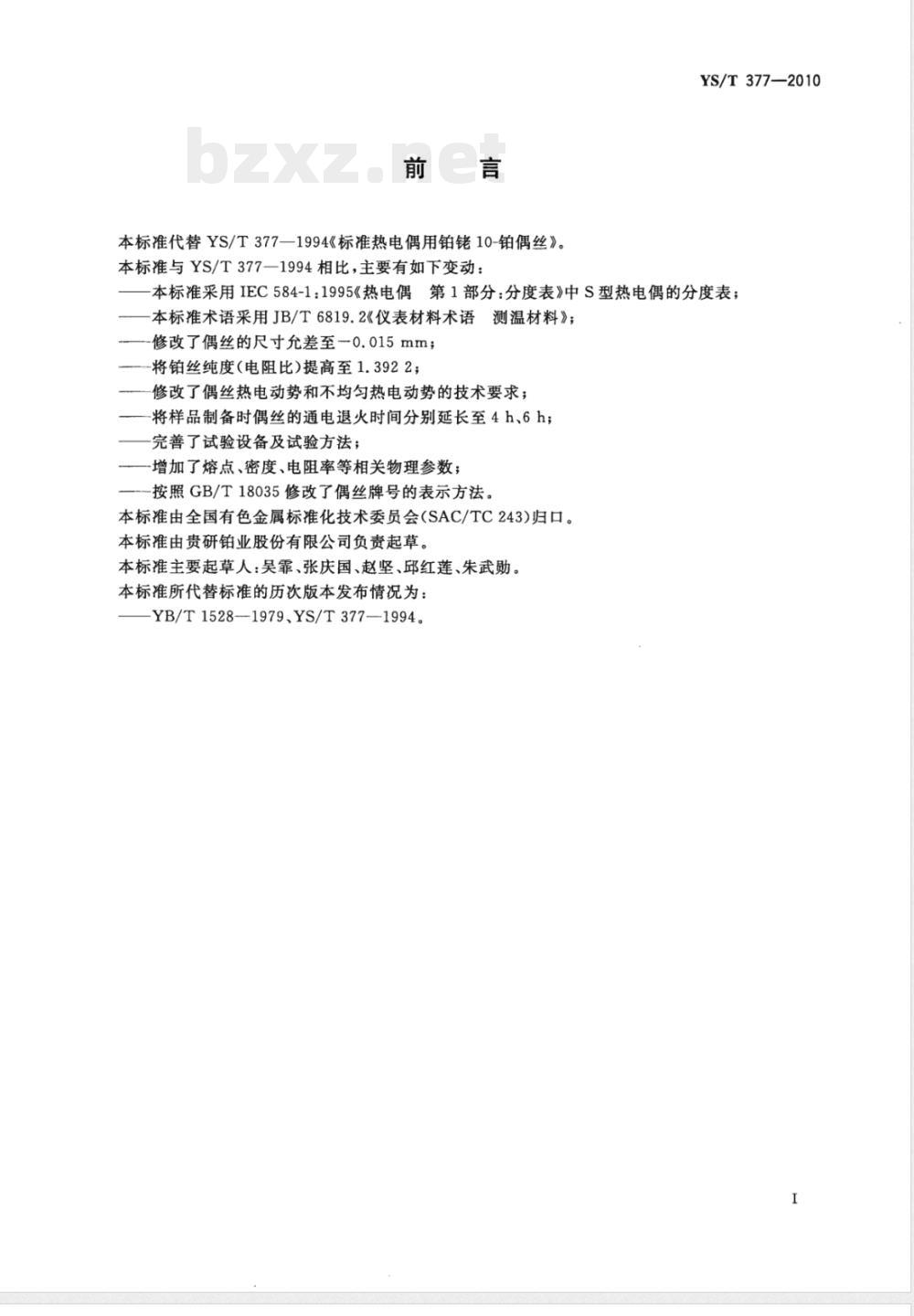

本标准代替YS/T377—1994《标准热电偶用铂10-铂偶丝》。本标准与YS/T377—1994相比，主要有如下变动：YS/T377—2010
本标准采用IEC584-1：1995《热电偶第1部分：分度表》中S型热电偶的分度表；本标准术语采用JB/T6819.2《仪表材料术语测温材料》；-修改了偶丝的尺寸允差至一0.015mm；-将铂丝纯度（电阻比)提高至1.3922；修改了偶丝热电动势和不均匀热电动势的技术要求；将样品制备时偶丝的通电退火时间分别延长至4h、6h；完善了试验设备及试验方法；
-增加了熔点、密度、电阻率等相关物理参数；一按照GB/T18035修改了偶丝牌号的表示方法。本标准由全国有色金属标准化技术委员会（SAC/TC243)归口。本标准由贵研铂业股份有限公司负责起草。本标准主要起草人：吴霏、张庆国、赵坚、邱红莲、朱武勋。本标准所代替标准的历次版本发布情况为：YB/T1528-1979、YS/T377—1994。I

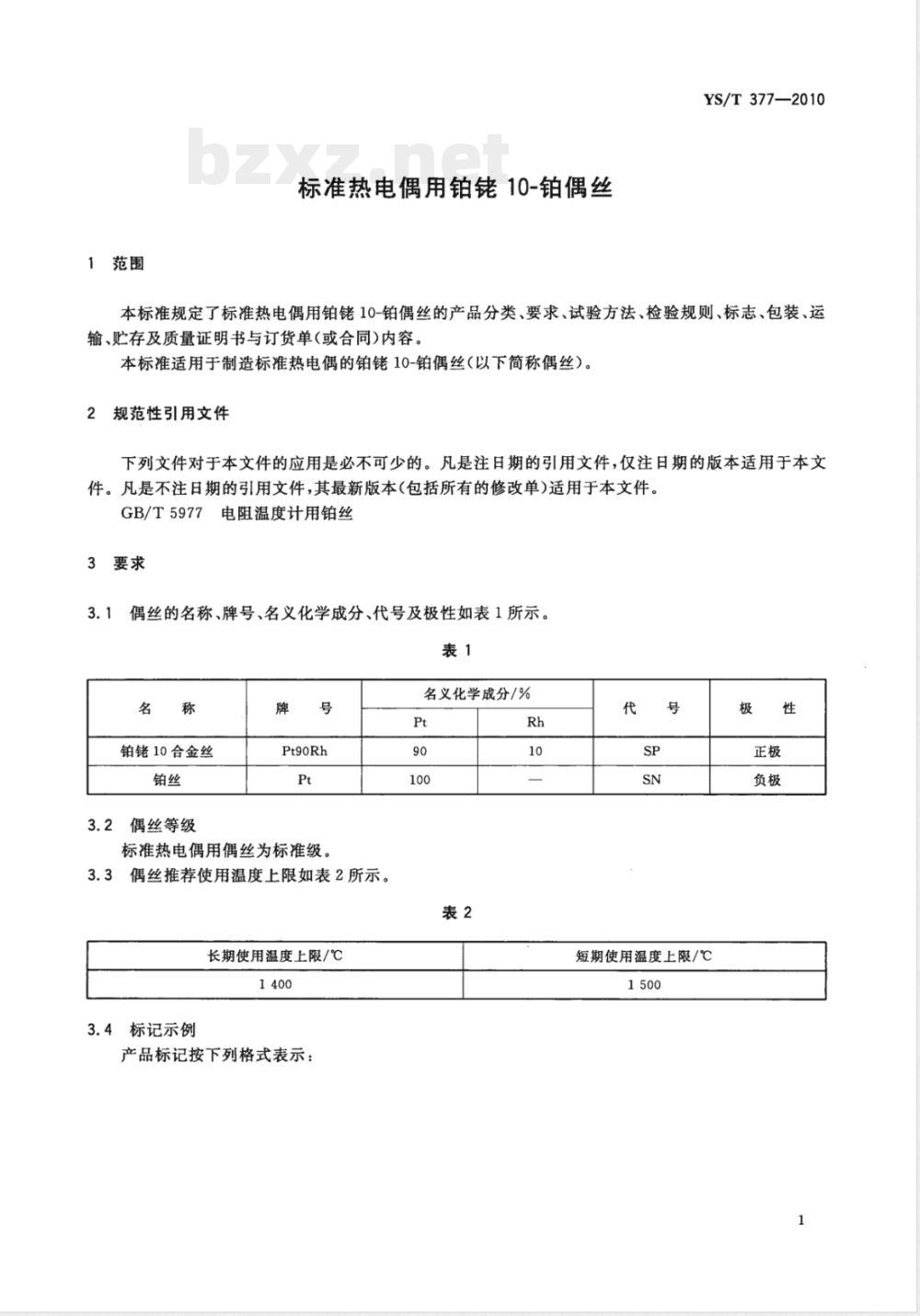

标准热电偶用铂佬10-铂偶丝
YS/T377—2010
本标准规定了标准热电偶用铂10-铂偶丝的产品分类、要求、试验方法、检验规则、标志、包装、运输、贮存及质量证明书与订货单(或合同)内容。本标准适用于制造标准热电偶的铂10-铂偶丝（以下简称偶丝）。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T5977电阻温度计用铂丝
3要求
偶丝的名称、牌号、名义化学成分、代号及极性如表1所示。表1
铂10合金丝
偶丝等级
Pt9oRh
标准热电偶用偶丝为标准级。
偶丝推荐使用温度上限如表2所示。长期使用温度上限/℃

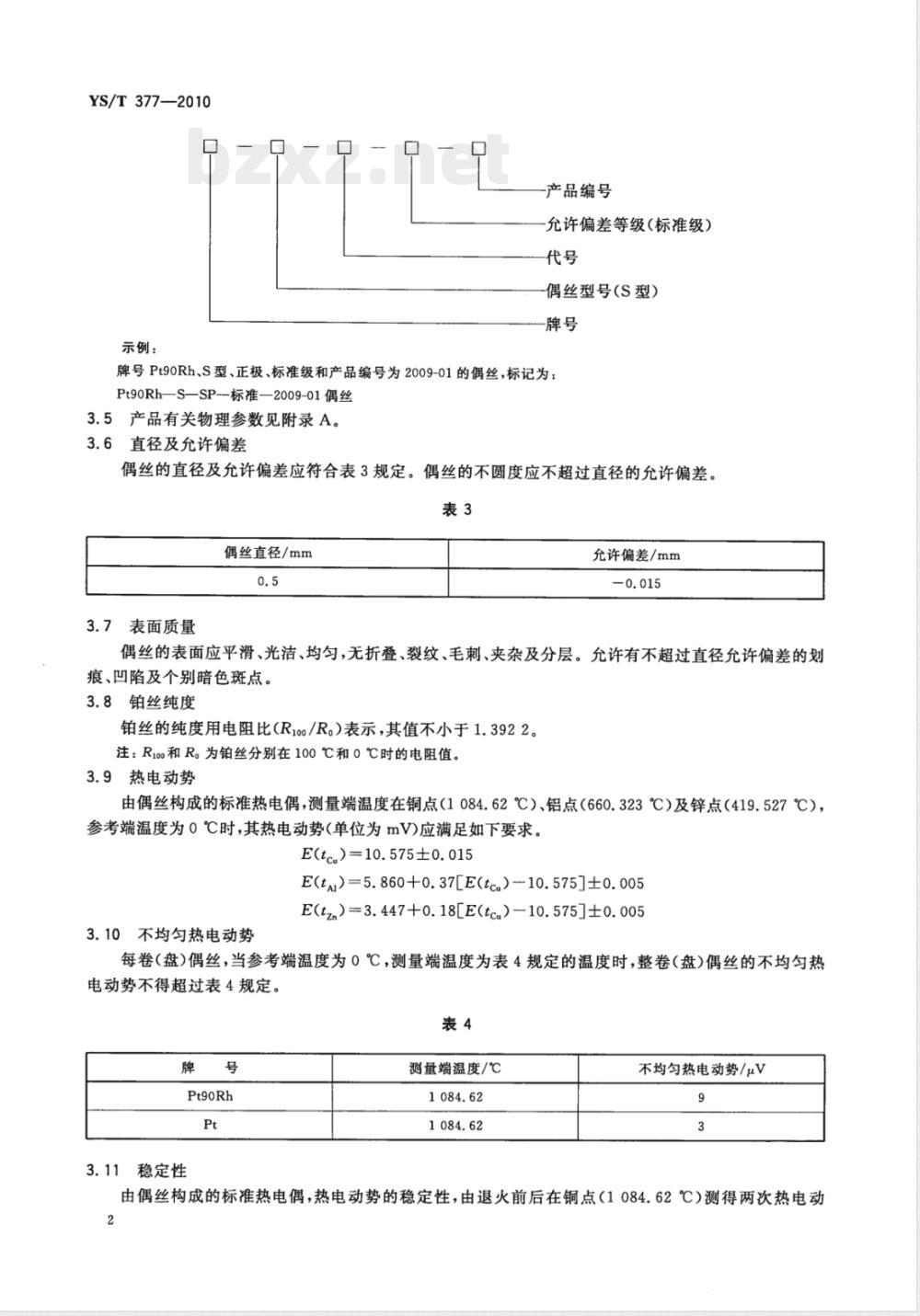

3.4标记示例
产品标记按下列格式表示：
名义化学成分/%
短期使用温度上限/℃
YS/T 377—2010
示例：
产品编号
允许偏差等级（标准级）
偶丝型号（S型）
一牌号
牌号Pt90Rh、S型、正极、标准级和产品编号为2009-01的偶丝，标记为：Pt90Rh—S—SP-标准—2009-01偶丝3.5产品有关物理参数见附录A。3.6直径及允许偏差
偶丝的直径及允许偏差应符合表3规定。偶丝的不圆度应不超过直径的允许偏差。表3
偶丝直径/mm
3.7表面质量
允许偏差/mm
偶丝的表面应平滑、光洁、均匀，无折叠、裂纹、毛刺、夹杂及分层。允许有不超过直径允许偏差的划痕、凹陷及个别暗色斑点。
3.8铂丝纯度
铂丝的纯度用电阻比(R100/R。）表示，其值不小于1.3922。注：R10和R。为铂丝分别在100℃和0℃时的电阻值。3.9热电动势
由偶丝构成的标准热电偶，测量端温度在铜点（1084.62℃）、铝点（660.323℃）及锌点（419.527℃），参考端温度为0℃时，其热电动势(单位为mV)应满足如下要求。E(tc.)=10.575±0.015
E(ta)=5.860+0.37[E(tcu)—10.575]±0.005E(tz,）=3.447+0.18[E(tcu）—10.575]±0.0053.10不均匀热电动势
每卷（盘)偶丝，当参考端温度为0℃，测量端温度为表4规定的温度时，整卷（盘)偶丝的不均匀热电动势不得超过表4规定。
Pt9oRh
稳定性
测量端温度/℃
不均匀热电动势/μV
由偶丝构成的标准热电偶，热电动势的稳定性，由退火前后在铜点（1084.62℃）测得两次热电动2

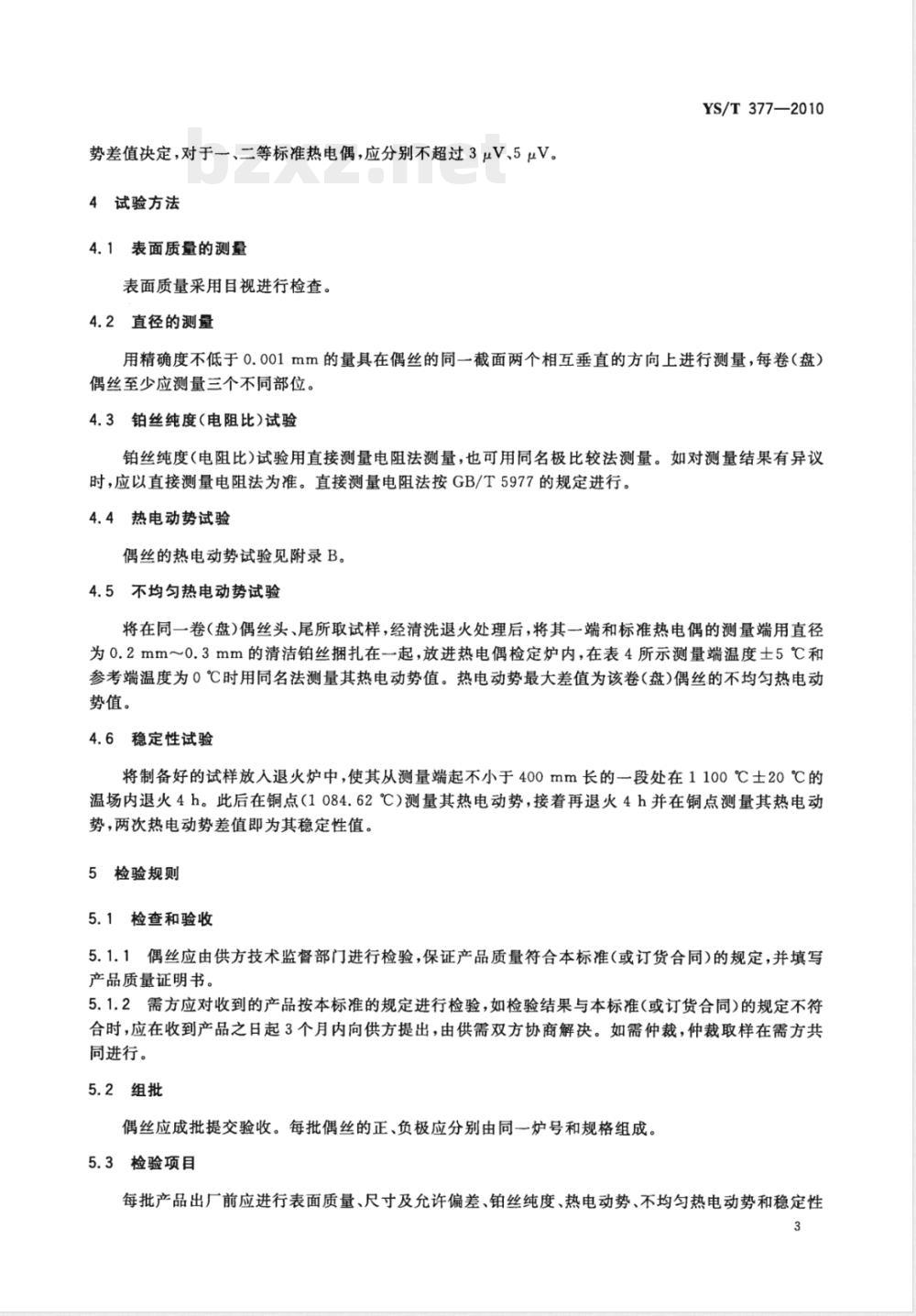

势差值决定，对于一、二等标准热电偶，应分别不超过3μV、5μV。4试验方法
4.1表面质量的测量
表面质量采用目视进行检查。
4.2直径的测量
YS/T377—2010
用精确度不低于0.001mm的量具在偶丝的同一截面两个相互垂直的方向上进行测量，每卷（盘）偶丝至少应测量三个不同部位。4.3铂丝纯度（电阻比)试验
铂丝纯度（电阻比）试验用直接测量电阻法测量，也可用同名极比较法测量。如对测量结果有异议时，应以直接测量电阻法为准。直接测量电阻法按GB/T5977的规定进行。4.4热电动势试验
偶丝的热电动势试验见附录B。
4.5不均匀热电动势试验
将在同一卷（盘)偶丝头、尾所取试样，经清洗退火处理后，将其一端和标准热电偶的测量端用直径为0.2mm～0.3mm的清洁铂丝捆扎在一起，放进热电偶检定炉内，在表4所示测量端温度土5℃和参考端温度为0℃时用同名法测量其热电动势值。热电动势最大差值为该卷（盘）偶丝的不均匀热电动势值。
4.6稳定性试验
将制备好的试样放入退火炉中，使其从测量端起不小于400mm长的一段处在1100℃士20℃的温场内退火4h。此后在铜点（1084.62℃）测量其热电动势，接着再退火4h并在铜点测量其热电动势，两次热电动势差值即为其稳定性值。5检验规则
5.1检查和验收
5.1.1偶丝应由供方技术监督部门进行检验，保证产品质量符合本标准（或订货合同）的规定，并填写产品质量证明书。
5.1.2需方应对收到的产品按本标准的规定进行检验，如检验结果与本标准（或订货合同）的规定不符合时，应在收到产品之日起3个月内向供方提出，由供需双方协商解决。如需仲裁，仲裁取样在需方共同进行。
5.2组批
偶丝应成批提交验收。每批偶丝的正、负极应分别由同一炉号和规格组成。5.3检验项目
每批产品出厂前应进行表面质量、尺寸及允许偏差、铂丝纯度、热电动势、不均匀热电动势和稳定性3
YS/T377—2010
的检验。
5.4取样
从每卷（盘）偶丝的头、尾两端各取约1.1m进行检验，每批取一个样。表面质量、尺寸逐卷（盘）进行检验。
5.5检验结果的判定
5.5.1表面质量、尺寸只要有一项不合格，则判该卷（盘)不合格。5.5.2铂丝纯度、热电动势、不均匀热电动势、稳定性只要有一项不合格，则判该批产品不合格。6标志、包装、运输、贮存
6.1标志
在已检验合格的每卷（盘)产品上应附上如下标志：供方名称；
b）产品名称、牌号及标记；
c）产品编号；
d）尺寸规格、状态；
每卷(盘)偶丝的毛重和净重；
出厂日期。
6.2包装、运输、贮存
6.2.1包装
偶丝以加工态(Y态)供应。每卷（盘）偶丝应由一根丝绕成、中间不得有接头，其质量不得小于50g。若需方有要求，允许供应小于50g的偶丝。偶丝的正负极应分别绕在线盘上或绕成卷状，线盘或卷的直径约为100mm。每卷偶丝至少捆扎两处，线盘上的丝头应牢固固定。6.2.2运输和贮存
6.2.2.1产品在运输过程中，应防止碰伤、擦伤和压伤。6.2.2.2产品应存在干燥、无腐蚀性气氛和对产品无污染的场所。6.2.3质量证明书
每批产品应附有质量证明书，注明：a）供方名称、地址、电话、传真；b)
产品名称、牌号及标记；
产品编号；
尺寸规格、状态；
每卷(盘)偶丝的毛重和净重；
本标准编号；
检验部门印记；
出厂日期。
订货单（或合同)内容此内容来自标准下载网
本标准所列产品的订货单（或合同)内应包括下列内容：）产品名称；
b）牌号；
尺寸规格、状态；
数量；
本标准编号；
其他。
YS/T377—2010
YS/T377—2010
附录A
（资料性附录）
标准热电偶用铂佬10-铂偶丝的物理参数偶丝的熔点、密度、电阻率、平均电阻温度系数、抗拉强度和伸长率如表A.1所示。表A.1
熔点/℃
密度/（g/cm2）
每米偶丝质量
(s0.5mm)/g
在20℃时的电阻率/（μ2·cm）平均电阻温度系数/(×10-4/℃）(0～1200℃）
抗拉强度/MPa
伸长率(L=100mm)/%
Pt9oRh
B.1，试验设备
附录B
（规范性附录）
标准热电偶用铂10-铂偶丝的热电动势试验试验所用电测设备及参考端温度补偿见表B.1。B.1.1
电测设备类别
参考端温度补偿
一等标准
(0±0.05)℃恒温器
注：A类电测设备的准确度等级不低于0.01级，分辨力不低于0.1μV。B类电测设备的准确度等级不低于0.02级，分辨力不低于1μV。B.1.2
试验所用标准器见表B.2。
一等标准
二等标准
标准器
标准组标准Pt90Rh-Pt热电偶
1等标准Pt90Rh-Pt热电偶
YS/T 377-2010
二等标准
B.1.3试验所用检定炉：长约600mm，炉内最高温度点偏离炉子几何中心不超过20mm。在炉温最高点土20mm内，温度梯度<0.4℃/cm。检定炉带有温度调整和控制设备，在各分度点的测量过程中，炉温变化不超过1℃。B.1.4退火炉：当炉温达到1100℃时，应具有温度为1100℃士20℃的均匀温场，温场的长度不小于400mm，温场的一端距炉口不大于100mm。B.2试样制备
从生产的每卷（盘)偶丝头、尾各取约1.1m作为试验试样。充分清洗后按表B.3规定进行通电退火处理。将退火处理后的偶丝焊接成热电偶，焊点应端正、牢固、致密，不允许有裂痕及明显缩颈，穿人清洁的绝缘管中。
Pt9oRh
电流/A
退火时间/h
对应亮度温度/℃
YS/T377—2010
3测量
热电动势试验用双极比较法或同名极比较法测量，当参考端温度为0℃时，分别在铜点（1084.62℃）、铝点（660.323℃）及锌点（419.527℃）进行。测量时炉温偏离检定点温度在土5℃以内。版权专有侵权必究
书号：155066·2-21520
YS/T377-2010
打印日期：2011年2月24日F009
定价：
