【其他行业标准】 真空断路器用银及其合金钎料环

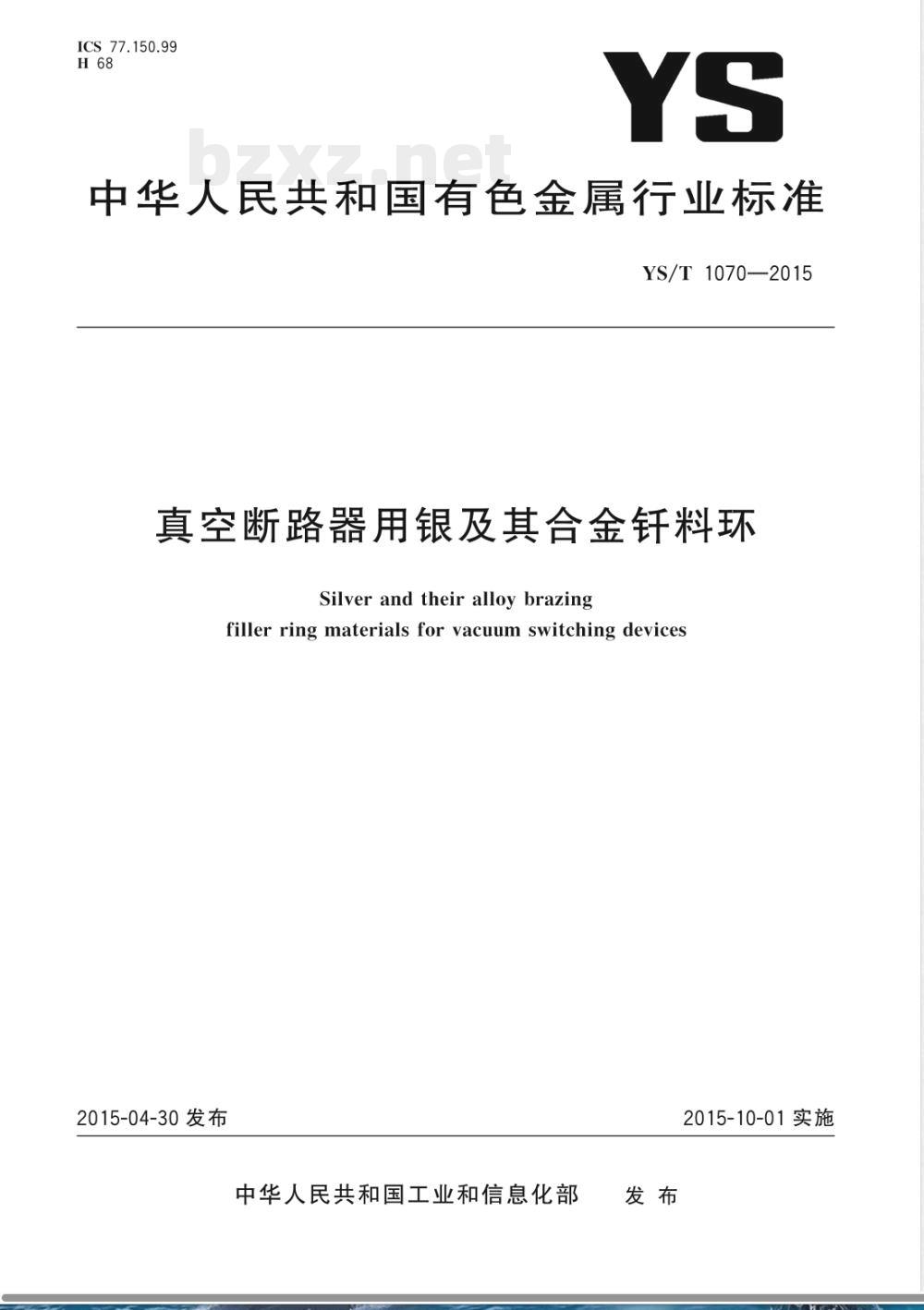

ICS 77.150.99
中华人民共和国有色金属行业标准YS/T1070—2015
真空断路器用银及其合金钎料环Silver and their alloy brazingfiller ring materials for vacuum switching devices2015-04-30发布
中华人民共和国工业和信息化部发布
2015-10-01实施

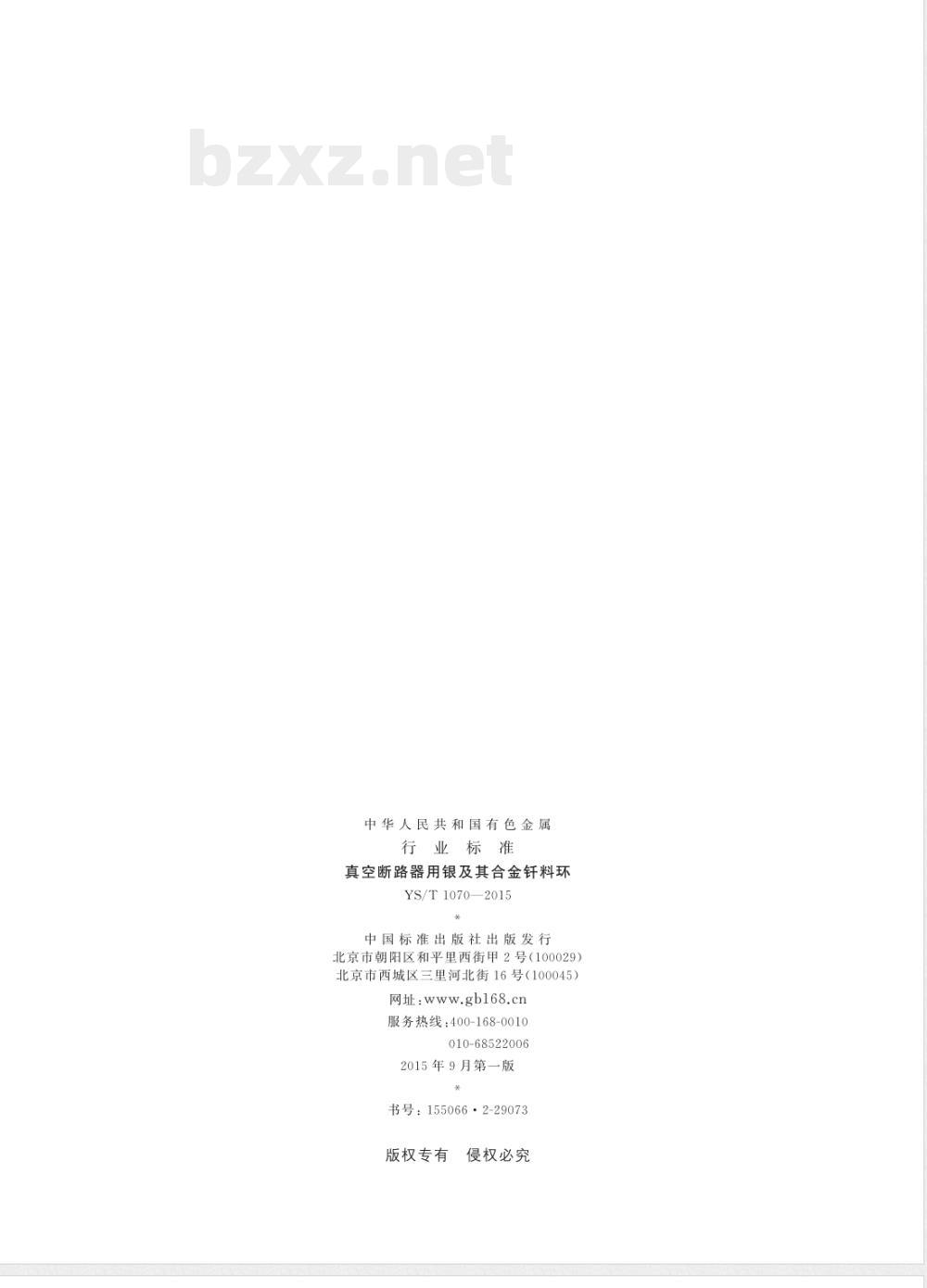

中华人民共和国有色金属
行业标准
真空断路器用银及其合金钎料环YS/T1070—2015
中国标准出版社出版发行
北京市朝阳区和平里西街甲2号（100029）北京市西城区三里河北街16号（100045）网址：www.gb168.cn
服务热线：400-168-0010
010-68522006
2015年9月第一版
书号：155066·2-29073
版权专有
侵权必究

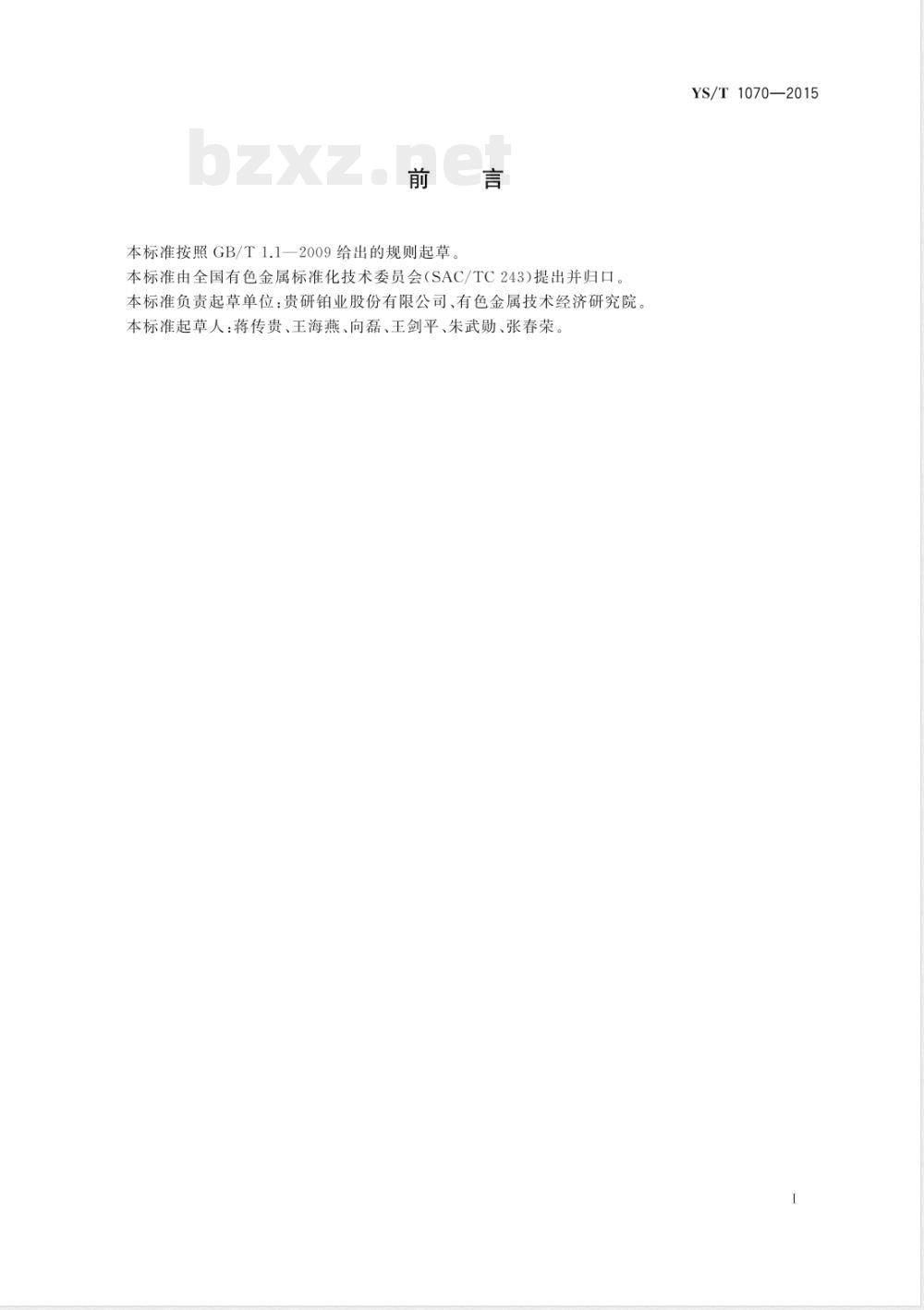

本标准按照GB/T1.1一2009给出的规则起草言
本标准由全国有色金属标准化技术委员会（SAC/TC243)提出并归口本标准负责起草单位：贵研铂业股份有限公司、有色金属技术经济研究院本标准起草人：蒋传贵、王海燕、向磊、王剑平、朱武勋、张春荣YS/T1070—2015

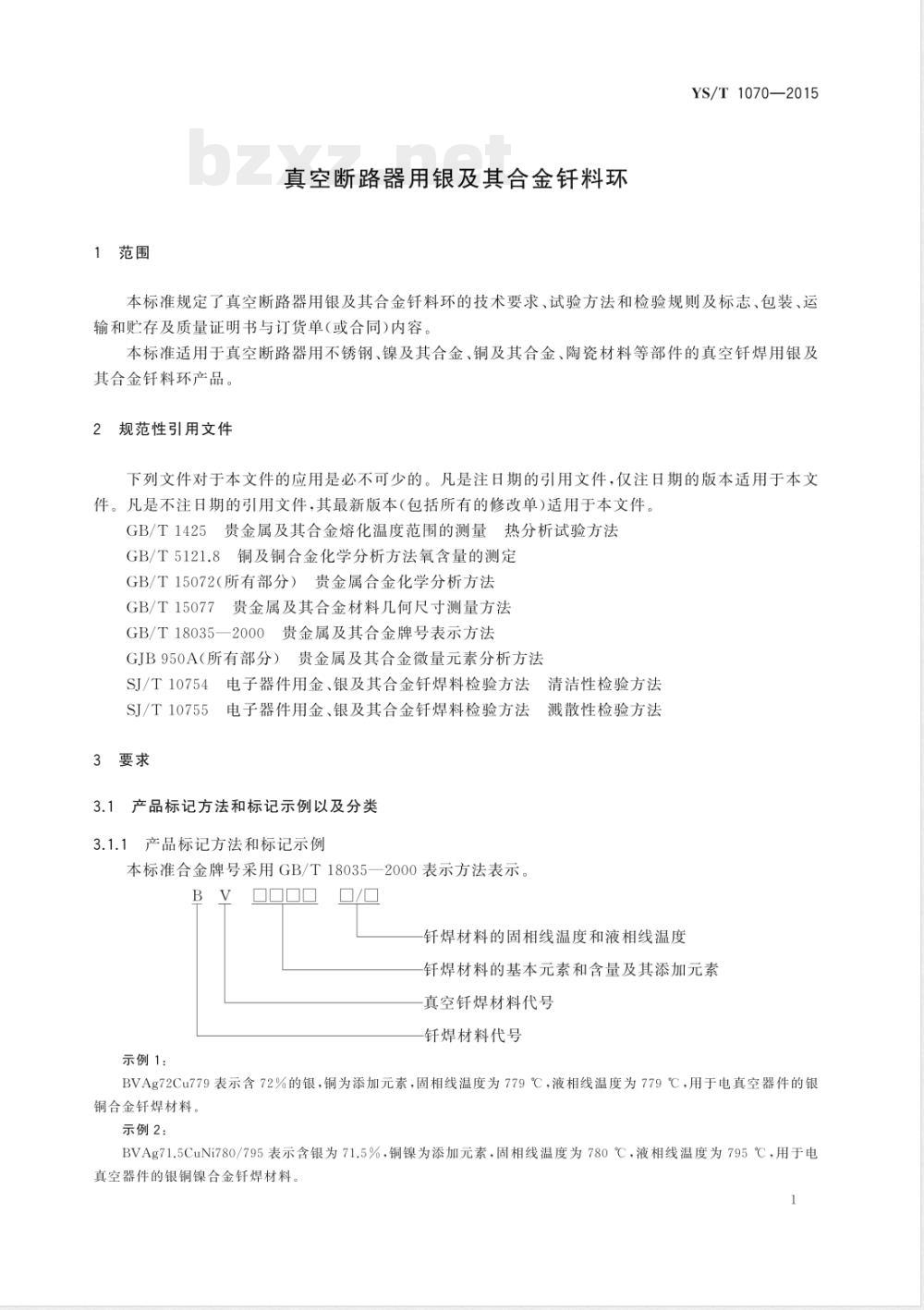

1范围
真空断路器用银及其合金钎料环YS/T1070—2015
本标准规定了真空断路器用银及其合金钎料环的技术要求、试验方法和检验规则及标志、包装、运输和贮存及质量证明书与订货单（或合同)内容本标准适用于真空断路器用不锈钢、镍及其合金、铜及其合金、陶瓷材料等部件的真空钎焊用银及其合金钎料环产品。
规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T1425贵金属及其合金熔化温度范围的测量热分析试验方法GB/T5121.8铜及铜合金化学分析方法氧含量的测定GB/T15072（所有部分）贵金属合金化学分析方法GB/T15077贵金属及其合金材料几何尺寸测量方法GB/T18035一2000贵金属及其合金牌号表示方法GJB950A（所有部分）贵金属及其合金微量元素分析方法SJ/T10754电子器件用金、银及其合金钎焊料检验方法清洁性检验方法SJ/T10755电子器件用金、银及其合金钎焊料检验方法溅散性检验方法3要求
3.1产品标记方法和标记示例以及分类3.1.1产品标记方法和标记示例
本标准合金牌号采用GB/T18035—2000表示方法表示。V
示例1：
钎焊材料的固相线温度和液相线温度针焊材料的基本元素和含量及其添加元素真空钎焊材料代号
钎焊材料代号
BVAg72Cu779表示含72%的银，铜为添加元素，固相线温度为779℃，液相线温度为779℃，用于电真空器件的银铜合金钎焊材料。
示例2：
BVAg71.5CuNi780/795表示含银为71.5%，铜镍为添加元素，固相线温度为780℃，液相线温度为795℃，用于电真空器件的银铜镍合金钎焊材料。1
YS/T1070—2015
产品类型
钎料环产品类型分为圆型环、异型环和非圆型三类，见图1～图5所示。3.1.3产品状态分为硬态（Y）、半硬态（Y2）和软态（M)三种。般以硬态供货，若需半硬态或软态产品，必须在订货合同中注明。3.2
化学成分
钎料的化学成分应符合表1的规定。杂质元素总量含表中所列金属杂质元素及未列的其他金属杂质元素。杂质元素总量不做出厂分析，需方如有需求，供需双方协商解决，并在订货合同中注明。表1化学成分
BVAg962
BVAg72Cu779
BVAg50Cu780/875
BVAg45Cu780/880
BVAg30Cu780/945
BVAg70CuNi785/820
BVAg71CuNi780/800
BVAg71.5CuNi780/795
BVAg66CuNi785/820
BVAg63CuNi785/850
BVAg52CuPd867/900
BVAg65CuPd845/880
BVAg58CuPd824/852
BVAg68CuPd807/810
BVAg70CuGeC0780/800
BVAg61CuIn625/710
BVAg63CulIn655/710
BVAg60CuIn650/710
主要成分
1.0±0.25
0.75±0.25
2.0±0.25
2.0±0.25bzxZ.net
注：新旧牌号及参考熔化温度对照表见附录A。3.3
钎料环尺寸和偏差
Pd:20±0.5
Pd:15±0.5
Pd:10±0.5
Pd:5±0.5
Ge:2.0±0.5
Co:0.3±0.10
In:15±0.5
In:10±0.5
In:13±0.5
图1所示针料环产品的几何尺寸及其充许偏差应符合表2的规定（质量分数）%
杂质含量，不大于
厚度h
0.02～0.05
>0.05～0.10
>0.10~0.30
>0.30～0.50
允许偏差
钎料环产品的几何尺寸
钎料环宽度
同心度
允许偏差
内外径
图2所示钎料圆片产品的几何尺寸及其允许偏差应符合表3的规定。3.3.2
表3钎料圆片产品几何尺寸
厚度h
≥0.02~0.05
>0.05～0.10
>0.10～0.30
>0.30～0.50
说明：
钎料环外径；
钎料环内径。
允许偏差
钎料圆环示意图
外径尺寸D
YS/T1070—2015
单位为毫米
允许偏差
单位为毫米
允许偏差
图2钎料圆片示意图
图3所示的钎料异型环产品的几何尺寸及其允许偏差应符合表4的规定。表4钎料异型环产品几何尺寸
≥0.02～0.05
>0.05～0.10
>0.10～0.30
>0.30～0.50
允许偏差
钎料环
同心度
允许偏差
外圆尺寸
允许偏差
内圆尺寸
单位为毫米
允许偏差
YS/T1070—2015
说明：
D——钎料环外径；
钎料环内径；
异型环凸起宽度尺寸。
均分-I
图3钎料异型环示意图
3.3.4图4和图5所示的异型钎料产品的几何尺寸及其允许偏差应符合表5的规定。表5非圆型钎料产品几何尺寸
厚度h
≥0.02～0.05
>0.05~0.10
>0.10~0.30
>0.30～0.50
说明：
L1、L2
Wi、W
允许偏差
长度尺寸
L、Li、L
50～100
方型钎料框的外框和内框长度；外框和内框宽度；
钎料框倒角0.2mm。
长度允许偏差
图4方型钎料框示意图
宽度尺寸
W、W.、W.
5～<10
单位为毫米
宽度允许偏差
说明：
直条型钎料片的长度和宽度；
钎料片的厚度。
5直条型钎料片示意图
3.4外观质量
产品表面应光洁、平整、无夹杂和裂边，及氧化变色，外形无扭曲变形5钎料的氧含量
产品的氧含量应符合表1的规定。3.6
钎料的熔流点
由供需双方协商一致，在订货单（或合同）中注明。3.74
钎料的清洁性、溅散性
产品供货时针料环的清洁性为I～Ⅱ级，溅散性为A级。4试验方法
YS/T1070—2015
4.1化学成分的主成分分析按GB/T15072（所有部分）的规定进行，杂质含量测定按照GJB950A（所有部分）的规定进行。
4.2钎料产品几何尺寸测量参照GB/T15077的规定进行。内径、外径、同心度的测量采用万能工具显微镜进行测量。
4.3外观质量用目视进行检查。
4.4产品清洁性的检验方法按SJ/T10754的规定进行，溅散性的检验方法按SJ/T10755的规定进行。
4.5钎料的氧含量测定按GB/T5121.8的规定进行。4.6
钎料的熔流点测定按GB/T1425的规定进行。产品的质量称量使用士0.1g精度的电子称进行称量。4.7
5检验规则
检查和验收
5.1.1产品应由供方检验部门进行检验，保证产品质量符合本标准（或订货合同）的规定，并填写质量证明书。
5.1.2需方应对收到的产品按本标准的规定进行复验。如复验结果与本标准（或订货合同）的规定不5
YS/T1070—2015
符时，应在收到产品之日起一个月内向供方提出，由供需双方协商进行退货或换货处理。如需仲裁，仲裁取样由供需双方共同进行。
5.2组批
产品应成批提交，每批应由同一合金牌号、规格、状态的产品组成，组批后重量不限，5.3
检验项目
每批产品出厂前应进行化学成分、几何尺寸、清洁性、溅散性、外观质量、氧含量、熔流点的检验5.4取样
检验项目、取样位置及数量应符合表6的规定。表6
检验项目、取样位置及数量
检验项目
化学成分
几何尺寸
外观质量
清洁性溅散性
氧含量
熔流点
检验结果的判定
取样位置
取样数量
每炉1个
每批5个
每批5个
每炉2个
每批1个
每批1个
5.5.1化学成分不合格时，判该炉或该批产品不合格要求的章条号
检验的章条号
5.5.2几何尺寸、外观质量、清洁性、溅散性、氧含量、熔流点检验结果如有不合格时，允许从该批产品中取双倍试样进行重复试验。若重复试验结果仍有一项不合格，则判该批产品不合格。6标志、包装、运输和存
在已检验合格的每袋（包)产品上应附上如下标记：a)
产品名称；
订货图号；
合金牌号；
供货状态；
批号；
规格；
数量；
包装日期。
包装、运输和购存
钎料产品冲压清洗后，装人干燥剂，用塑料袋进行真空或充入保护性气氛进行产品包装，并装人硬质包装箱内。
6.2.2产品应保存在干燥无腐蚀性气氛的场所。YS/T1070—2015
6.2.3产品的存放有效期3个月。如果产品保存期超过3个月，使用前应逐袋检查产品表面是否存在氧化变色。如果产品表面存在氧化变色，应停止使用并作报废处理。3质量证明书
每批产品应附有质量证明书，注明：a)
供方名称、地址、电话和传真；b）
产品名称；
订货图号
合金牌号；
供货状态；
批号；
规格；
数量及净重；
各项分析检验结果和技术监督部门印记；本标准编号；
出厂日期。
订货单（或合同）内容
订购本标准所列材料的订货单（或合同)内应包括下列内容：a)
产品名称；
b）图号；
合金牌号；
供货状态；
规格；
数量；
本标准编号；
是/否需要含氧量测试数据；
是/否需要熔化温度范围数据；
其他。
