【其他行业标准】 导电环用贵金属及其合金管材

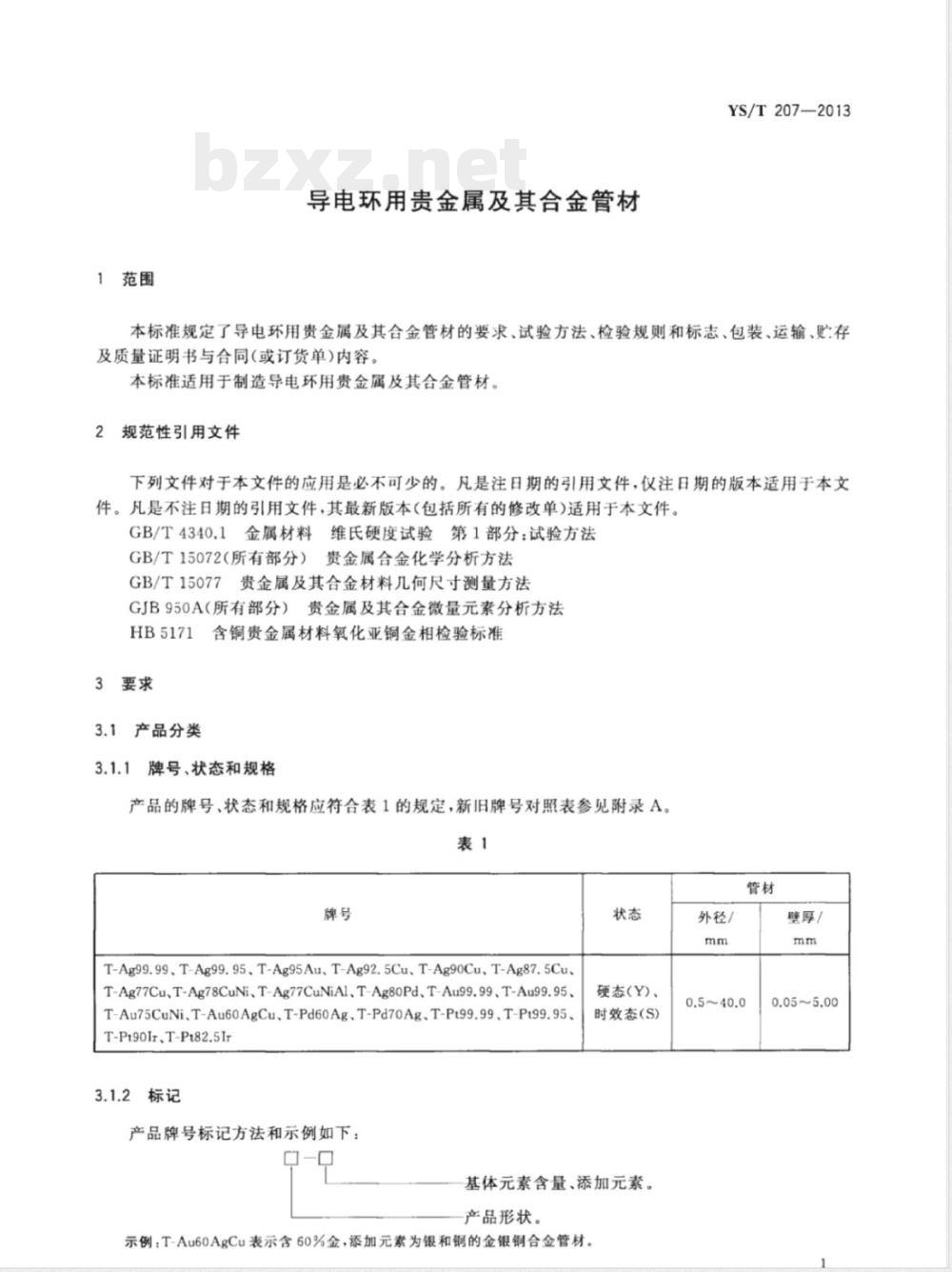

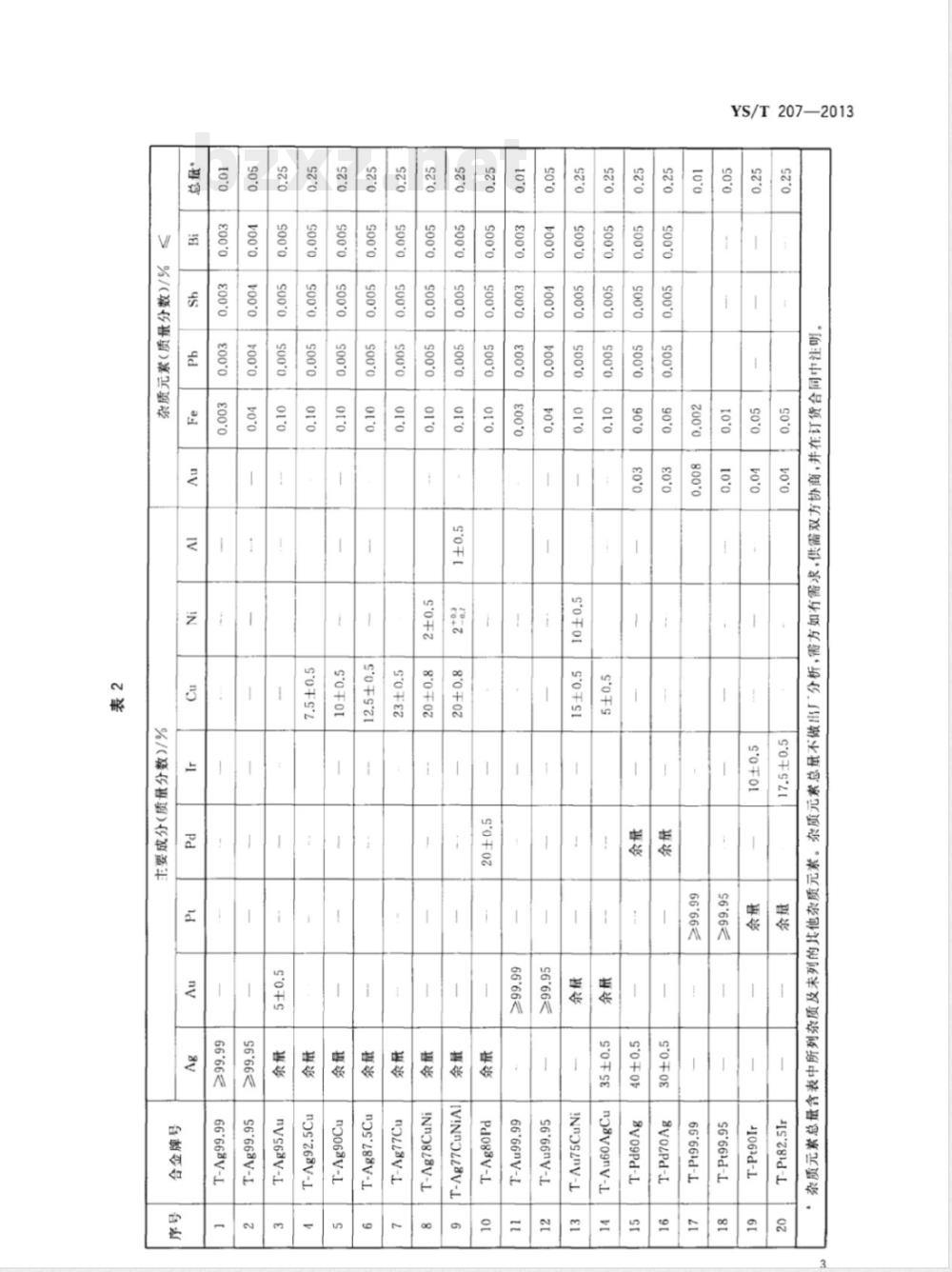

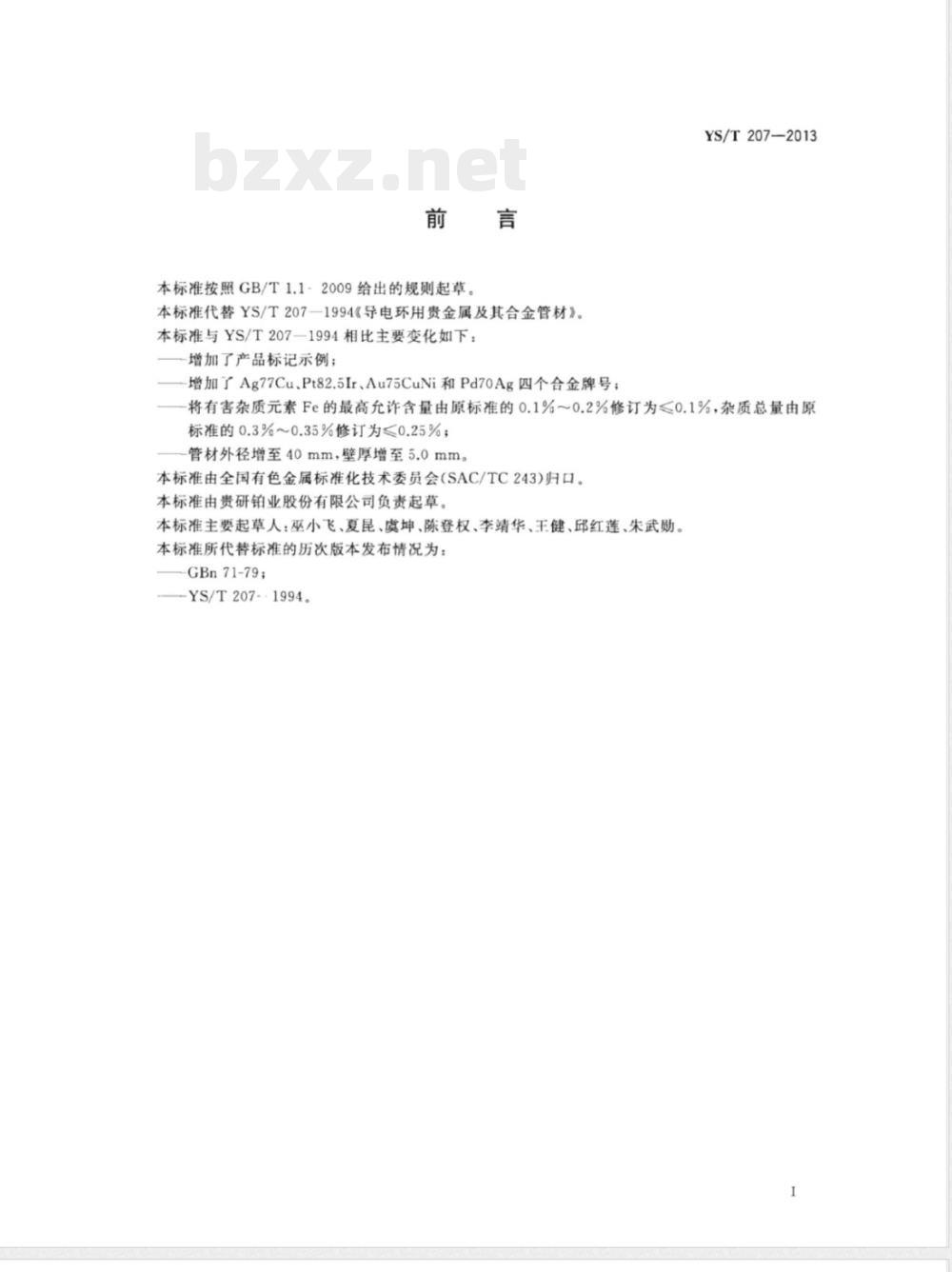

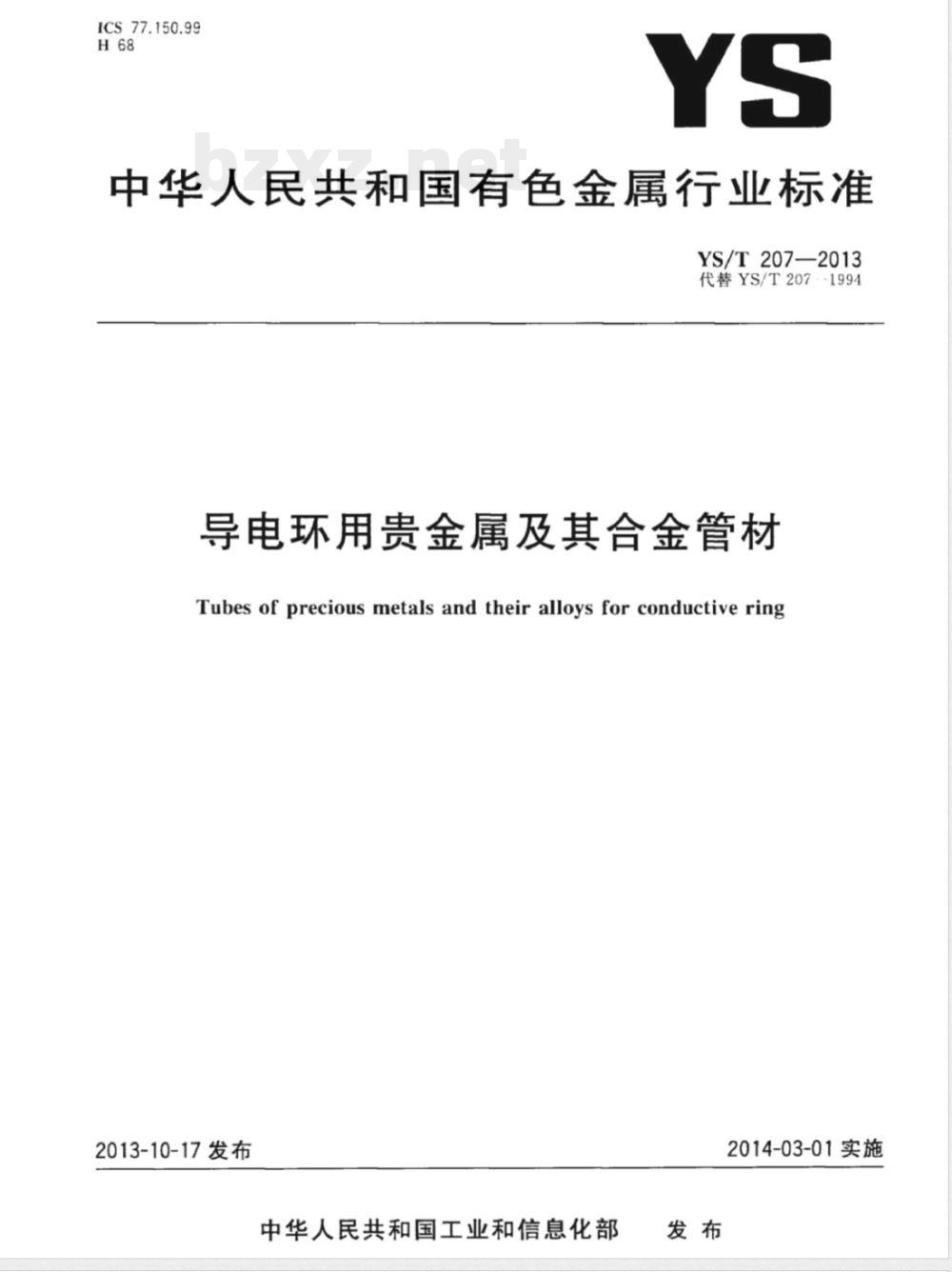

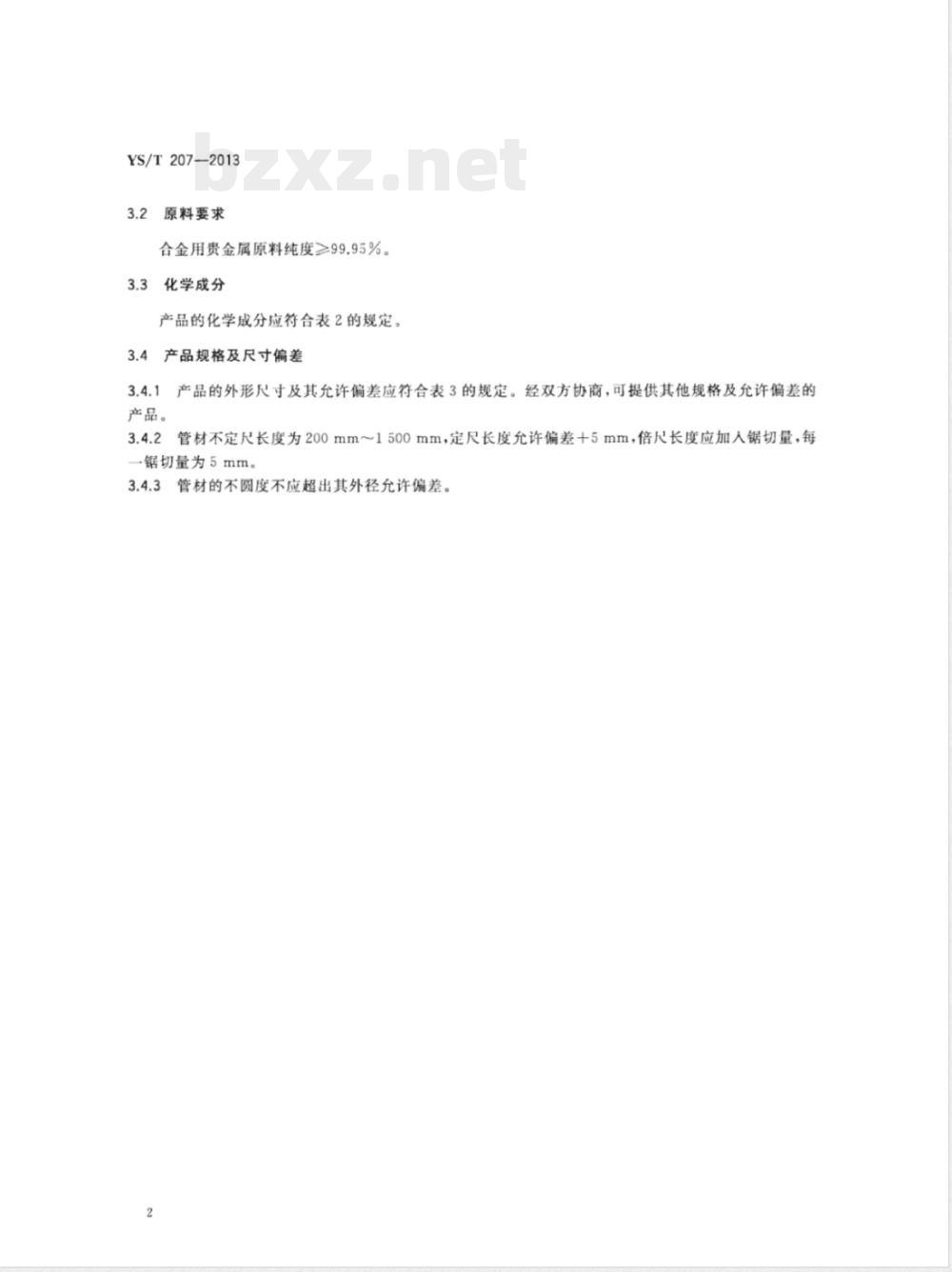

ICS 77.150.99 H68 YS 中华人民共和国有色金属行业标准 YS/T 207—2013 代替 YS/T 207—1994 导电环用贵金属及其合金管材 Tubes of precious metals and their alloys for conductive ring 2013-10-17发布 2014-03-01实施 中华人民共和国工业和信息化部发布 前言 本标准按照GB/T 1.1—2009给出的规则起草。 本标准代替YS/T 207—1994《导电环用贵金属及其合金管材》。 与1994版相比主要变化如下：增加产品标记示例；增加Ag77Cu、Pt82.5Ir、Au75CuNi和Pd70Ag四个合金牌号；将有害杂质元素Fe含量由0.1%~0.2%修订为≤0.1%；杂质总量由0.3%~0.35%修订为≤0.25%；管材外径增至40mm，壁厚增至5.0mm。 本标准由全国有色金属标准化技术委员会（SAC/TC243）归口。 起草单位：贵研铂业股份有限公司。 主要起草人：巫小飞、夏昆、虞坤、陈登权、李靖华、王健、邱红莲、朱武勋。 1 范围 本标准规定了导电环用贵金属及其合金管材的要求、试验方法、检验规则以及标志、包装、运输、贮存和质量证明书及合同内容。 本标准适用于制造导电环用贵金属及其合金管材。 2 规范性引用文件 GB/T 4340.1 金属材料维氏硬度试验 第1部分：试验方法 GB/T 15072（所有部分）贵金属合金化学分析方法 GB/T 15077 贵金属及其合金材料几何尺寸测量方法 GJB 950A（所有部分）贵金属及其合金微量元素分析方法 HB 5171 含铜贵金属材料氧化亚铜金相检验标准 3 要求 3.1 产品分类 3.1.1 牌号、状态及规格 产品牌号、状态及规格应符合表1规定。管材常见牌号包括：T-Ag99.99、T-Ag99.95、T-Ag95Au、T-Ag92.5Cu、T-Ag90Cu、T-Ag87.5Cu、T-Ag77Cu、T-Ag78CuNi、T-Ag77CuNiAl、T-Ag80Pd、T-Au99.99、T-Au99.95、T-Au75CuNi、T-Au60AgCu、T-Pd60Ag、T-Pd70Ag、T-Pt99.99、T-Pt99.95、T-Pt90Ir、T-Pt82.5Ir等。 3.1.2 标记方法 产品牌号标记方法如下： T-牌号—状态（硬态Y、时效态S）—基体元素及添加元素。 示例：T-Au60AgCu表示含60%金，并含银、铜的金银铜合金管材。 3.2 原料要求 合金用贵金属原料纯度应不低于99.95%。 3.3 化学成分 产品化学成分应符合表2规定。 3.4 产品规格及尺寸偏差 3.4.1 外形尺寸及允许偏差应符合表3规定，可根据供需双方协商提供其他规格。 3.4.2 管材不定尺长度为200mm～1500mm；定尺长度允许偏差为+5mm；倍尺长度应包含锯切量，每锯切量为5mm。 3.4.3 管材不圆度不应超过外径允许偏差。
