【其他行业标准】 工具热处理金相检验

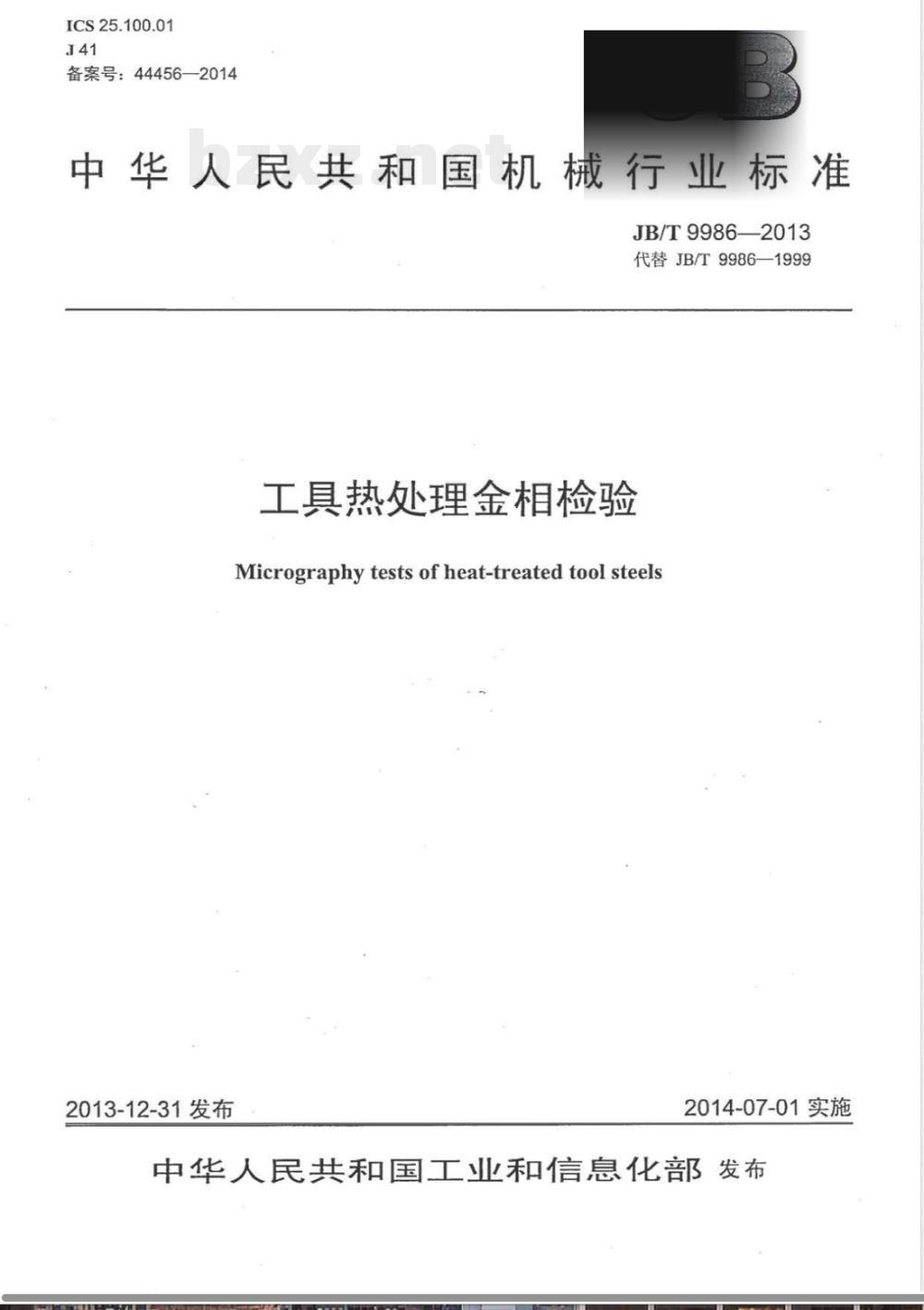

ICS25.100.01
备案号：44456—2014
中华人民共和国机械行业标准
JB/T9986—2013
代替JB/T9986—1999
工具热处理金相检验
Micrographytests of heat-treated tool steels2013-12-31发布
2014-07-01实施

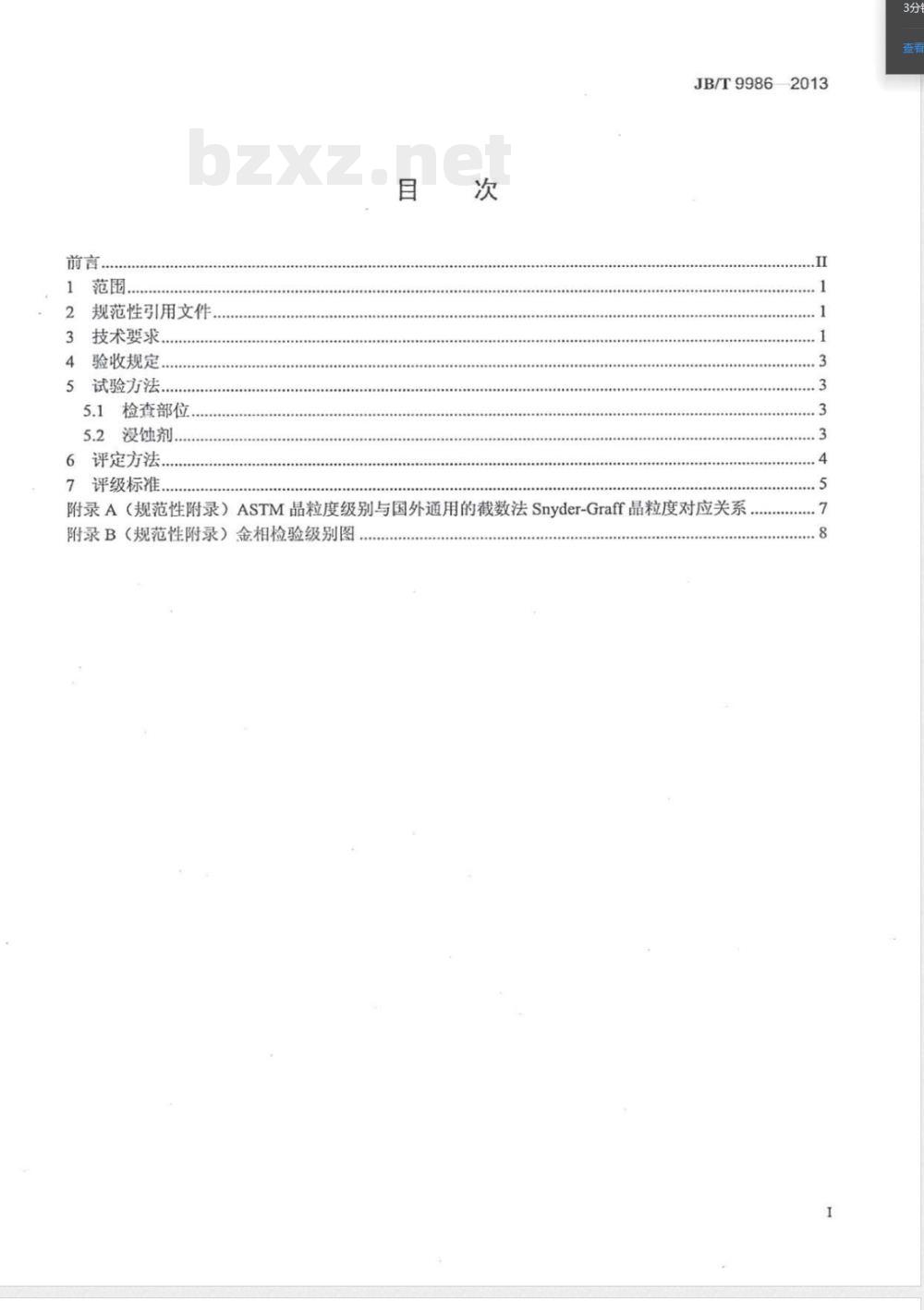

中华人民共和国工业和信息化部发布前言.
2规范性引用文件
3技术要求.
4验收规定
5试验方法.
5.1检查部位
5.2没蚀剂..
6评定方法.
7评级标准.
JB/T99862013
附录A（规范性附录）ASTM晶粒度级别与国外通用的截数法Snyder-Graff晶粒度对应关系附录B（规范性附录）金相检验级别图3分
JB/T9986—2013

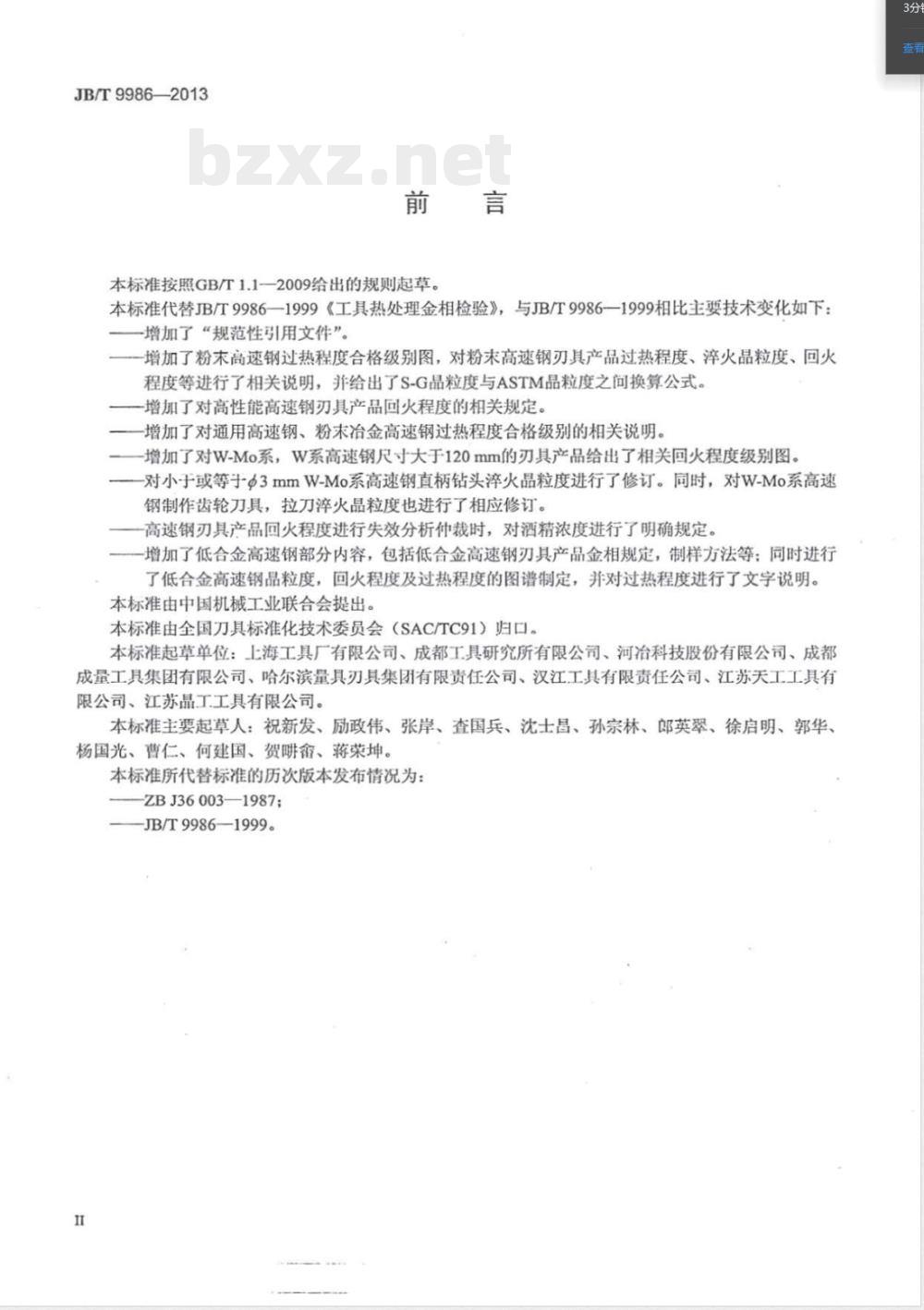

本标准按照GB/T1.1-2009给出的规则起草。本标准代替JB/T9986—1999《工具热处理金相检验》，与JB/T9986—1999相比主要技术变化如下：一增加了“规范性引用文件”。一增加了粉末高速钢过热程度合格级别图，对粉末高速钢刃具产品过热程度、淬火品粒度、回火程度等进行了相关说明，并给出了S-G品粒度与ASTM品粒度之间换算公式。增加了对高性能高速钢刃具产品回火程度的相关规定。增加了对通用高速钢、粉末冶金高速钢过热程度合格级别的相关说明。-增加了对W-Mo系，W系高速钢尺寸大于120mm的刃具产品给出了相关回火程度级别图。对小于或等于?3mmW-Mo系高速钢直柄钻头淬火品粒度进行了修订。同时，对W-Mo系高速钢制作齿轮刀具，拉刀淬火品粒度也进行了相应修订。高速钢刃具产品回火程度进行失效分析仲裁时，对酒精浓度进行了明确规定。增加了低合金高速钢部分内容，包括低合金高速钢刃具产品金相规定，制样方法等：同时进行了低合金高速钢品粒度，回火程度及过热程度的图谱制定，并对过热程度进行了文字说明。本标准由中国机械工业联合会提出。本标准由全国刀具标准化技术委员会（SAC/TC91）归口。本标准起草单位：上海工具厂有限公司、成都工具研究所有限公司、河冶科技股份有限公司、成都成量工具集团有限公司、哈尔滨量具刃具集团有限责任公司、汉江工具有限责任公司、江苏天工工具有限公司、江苏晶工工具有限公司。本标准主要起草人：祝新发、励政伟、张岸、查国兵、沈士昌、孙宗林、郎英翠、徐启明、郭华、杨国光、曹仁、何建国、贺畲、蒋荣坤。本标准所代替标准的历次版本发布情况为：ZBJ36003—1987;
JB/T9986—1999。

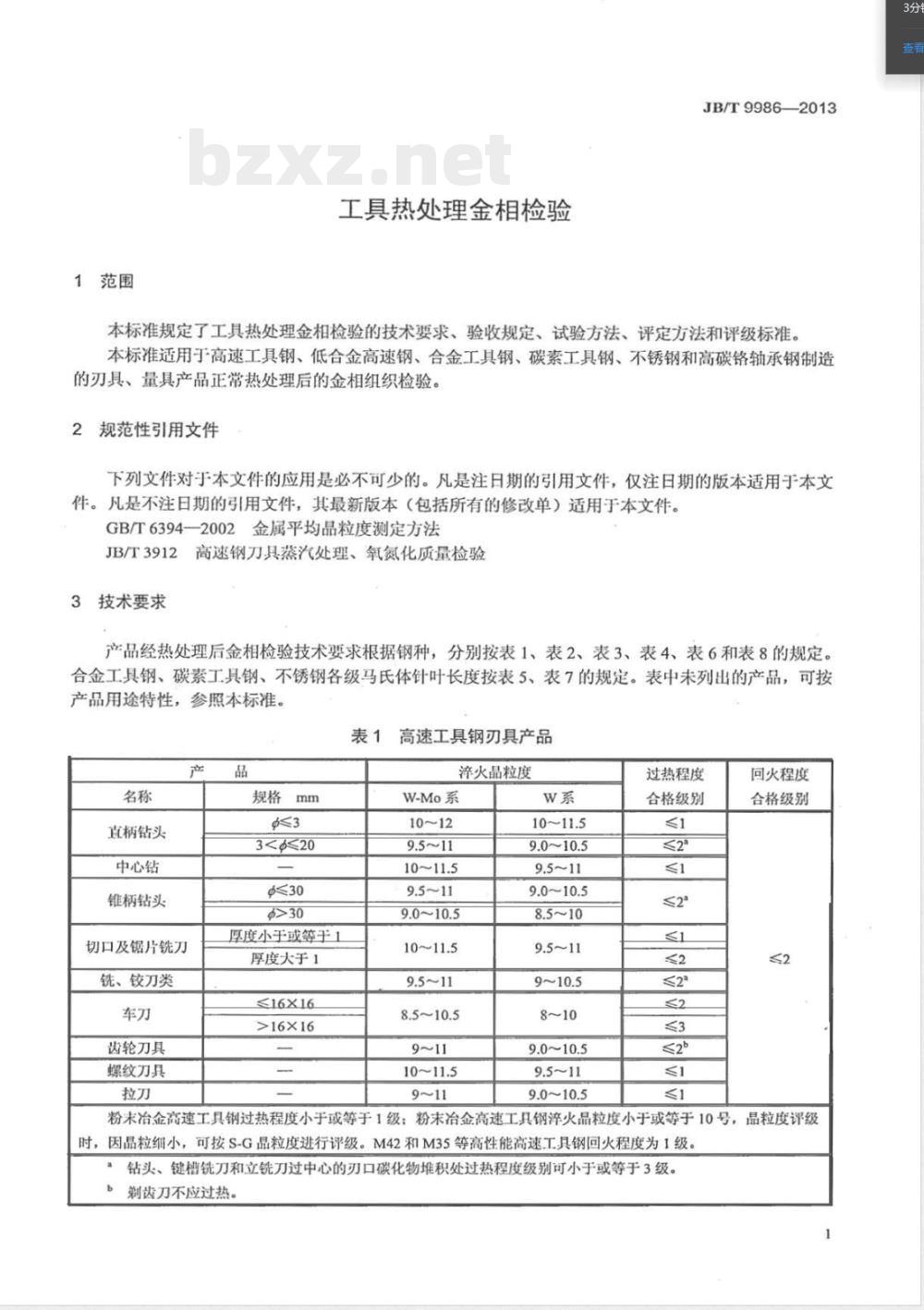

1范围
工具热处理金相检验
JB/T9986—2013
本标准规定了工具热处理金相检验的技术要求、验收规定、试验方法、评定方法和评级标准。本标准适用于高速工具钢、低合金高速钢、合金工具钢、碳素工具钢、不锈钢和高碳铬轴承钢制造的刃具、量具产品正常热处理后的金相组织检验。规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。GB/T6394--2002金属平均品粒度测定方法JB/T3912高速钢刀具蒸汽处理、氧氮化质量检验技术要求
产品经热处理后金相检验技术要求根据钢种，分别按表1、表2、表3、表4、表6和表8的规定。合金工具钢、碳素工具钢、不锈钢各级马氏体针叶长度按表5、表7的规定。表中未列出的产品，可按产品用途特性，参照本标准。bzxz.net
表1高速工具钢刃具产品
直柄钻头
中心钻
锥柄钻头
切口及锯片铣刀
铣、铰刀类
齿轮刀具
螺纹刀具
规格mm
厚度小于或等于1
厚度大于1
《16X16
>16×16
济火晶粒度
W-Mo系
过热程度
合格级别
回火程度
合格级别
粉末冶金高速工具钢过热程度小于或等于1级；粉末冶金高速工具钢济火晶粒度小于或等于10号，品粒度评级时，因晶粒细小，可按S-G晶粒度进行评级。M42和M35等高性能高速工具钢回火程度为1级。钻头、键槽铣刀和立铣刀过中心的刃口碳化物堆积处过热程度级别可小于或等于3级。剃齿刀不应过热。
JB/T9986—2013
规格mm
表2低合金高速钢刃具产品（以W4Mo3Cr4VSi为代表）济火品粒度
产品名称
过热合格级别
合金工具钢刃具产品（以9SiCr为代表）回火合格级别
淬火（回火）马氏体级别
合格级别
板牙、丝锥、挑丝板
各级马氏体针叶长度见表5。刀具在切削刃部位不应有脱碳表4
产品名称
卡尺、深度尺
手用锯条
高频滚火工件
碳素工具钢刃具、
量具产品
泾火（国火）鸡氏体级别
合格级别
各级马氏体针叶长度见表5。刀具在切削刃部位不应有脱碳。3.5
测量面不应有托体
切削刃部分不应有托氏体
表5合金工具钢、碳素工具钢各级别马氏体针叶长度马氏体级别
产品名称
S不锈钢量具产品
马氏体针叶长度mm
(500x)
淬火马氏体级别
马氏体级别
产品名称
一般量具
验收规定
表7不锈钢马氏体针叶长度与晶粒度马氏体针叶长度
(500×）
>12~16
>16~20
>20~24
高碳铬轴承钢产品
淬火、回火马氏体级别
JB/T9986—2013
品粒度
测量面上不应有托氏体存在
测量面上不应有托氏体存在
切削刃口部位不应有托氏体存在高速工具钢制造的刃具产品过热程度合格级别应符合表1的相应规定。高速工具钢制造的刃具产品淬火晶粒度合格级别及回火程度合格级别应符合表1的相应规定。低合金高速钢制造的刃具产品过热程度合格级别应符合表2的相应规定。低合金高速钢制造的刃具产品淬火晶粒度合格级别及回火程度合格级别应符合表2的相应规定。合金工具钢及碳素工具钢制造的刃具、量具产品淬火、回火马氏体合格级别应分别符合表3、表44.5
的规定。
不锈钢制造的量具产品淬火马氏体合格级别应符合表6的规定。4.6
高碳铬轴承钢制造的量具产品，淬火，回火马氏体合格级别应符合表8的规定。试验方法
检查部位
5.1.1对过热程度级别的检查判定，应以刃具的切削刃口部位为准；对淬火品粒度及回火程度级别的检查部位，不作具体规定，可根据产品形状选定部位尽可能靠近切削刃口。5.1.2对淬火马氏体级别的检查，在刃具的切削刃口部位和量具的测量面上进行。漫蚀剂
推荐浸蚀剂见表9。
JB/T99862013
检查项目
高速工具钢淬火品粒度
高速工具钢过热程度
合金工具钢泽火马氏体
碳素工具钢淬火马氏体
高碳铬轴承钢回火马氏体
低合金高速钢淬火晶粒度
高速工具钢回火程度
低合金高速钢回火程度
碳素工具钢回火马氏体
合金工具钢回火马氏体
不锈钢火马氏体
表9推荐浸蚀剂
浸蚀剂成分
4%硝酸酒精溶液
10%硝酸酒精溶液或10%三氮化铁水溶液4%硝酸酒精溶液
（硝酸密度为1.425，化学纯。酒精浓度为94%）2%硝酸酒精溶液
1%硝酸酒精溶液与4%菩味酸溶液，以1：1比例混合而成5g三氮化铁+25mL盐酸溶液
+25mL酒精溶液
室温低于20℃时工件和侵蚀剂应川水浴加热，浸蚀温度
20℃~25℃
26℃~30℃
>30℃
对高速工具钢产品进行回火程度失效分析仲裁时，推荐酒精使用分析纯，浓度人于或等于99.7%。对于高速钢和低合金高速钢，生产现场检验需要快速得到检验结果，一般可采川10%三氯化铁溶液。对于浸蚀剂等危险化学品，按照环保法律法规和其他要求进行收和处置6评定方法
浸蚀时间
≤3min
≤1min
6.1对高速工具钢、低合金高速钢刃具检个过热程度及对合金工具钢、碳素工具钢、量具查淬火马氏体级别时，均应检查3个～10个视场，并以最劣视场判定级别。6.2在评定淬火品粒度时，若试样中发现有品粒不均勾现象，应观察不少于10个视场并按大多数晶粒度级别来评定。
注：在评定淬火晶粒度时，为使于与GB6394一2002比较，在其他显微镜放大倍数下，可按式（1）换算：N（100）=N（M）+6.64lg
式中：
N（M)
显微镜放大倍数：
放大M倍时，按本标准第一级别图100倍图片评定的晶粒度；N（100）——放大100倍时的实际品粒度。示例1：
以放大450倍为例，得N（100）=N（450）4.34可简化写作N（100）=N（450）+4.5·(1)
表示在放大450倍观察品粒度按第一级图片评为4号，则换算成放大100倍时，观察到实际晶粒度为8.5号。示例2：
以放大500倍为例，得N（100）=N（500）+4.63可简化写作N（100）=N（500）+4.5注：经计算，ASTM品粒度级别指数稍大于ISO推荐标准给出的值，但这一差别不超过一个指数单位的1/20。这可忽略不计，因为晶粒度的计算在最好的情况下也不可能精确到1/20单位。据此，ASTM的值与ISO推荐的标准值可以同等看待。
6.3ASTM品粒度级别与国外通用的截数法Snyder-Graff晶粒度对应关系按附录A。7评级标准
金相检验评级标准见表10。
高速工具钢
晶粒度
马氏体
马氏体
W-Mo系
第一级别
（图B.1~
第二级别
（图B.9~
第三级别
（图B.17~
第四级别
（图B.22~
第五级别
（图B.25~
第六级别
（图B.28~
第七级别
（图B.36~
第八级别
（图B.41~
第九级别
（图B.44~
粉末冶金
高速钢
第十级别
金相检验评级标准
低合金
高速钢
W4Mo3Cr4VSi
第十一级别
（图B.52~
图B.59）
第十二级别
（图B.47~
表中金相检验第一级第「九级别图按附录B。（图B.60~
图B.64）
第十三级别
（图B.65~图
合金工
(9SiCr）
碳素工
(T10A)
JB/T9986—2013
不锈钢
（4Cr13）
第一级别
（图B.1~
第十四级别第十六级别第十八级别（图B.68~
图B.73）
（图B.80~
第十五级别
第十七级别
（图B.74~
图B.79）
（图B.86~
图B.91）
7.2高速工具钢刀具的蒸汽处理，氧氮化质量检验按JB/T3912的规定。7.3中碳钢制造的产品及冷却方法不同，其淬火回火马氏体级别可控制在4.5级。（图B.92~
高碳铬
轴承钢
(GCr15)
第十九级
别（图.98~
图B.103）
7.4合金工具钢回火马氏体级别图与碳素工具钢回火马氏体级别图均供检查成品的回火马氏体而用，不是评定回火程度级别图。
7.5对普通高速工具钢过热的评定说明：a）一级，碳化物变形，轻微角化；b）二级，碳化物角化，粘连，并轻微拖尾；c）三级，碳化物拖尾呈线段状；d）四级，碳化物拖尾呈半网状；e）五级，碳化物拖尾接近全网状。7.6对粉末冶金高速工具钢过热的评定说明：3分
JB/T9986—2013
a）一级，碳化物有粘连倾向；
b）二级，碳化物粘连；
c）三级，碳化物拖尾：
d）四级，碳化物产生网角；
e）五级，碳化物形成半网状。
7.7对低合金高速钢过热的评定说明：a）一级，碳化物发生变形并有拖尾产生；b）二级，碳化物沿晶界呈线段状；c）三级，碳化物呈现半网状；
d）四级，碳化物沿品界呈现大半网状；e）五级，碳化物呈现封闭网状，并有过烧组织（次生莱氏体）出现。3分
附录A
（规范性附录）
JB/T9986--2013
ASTM晶粒度级别与国外通用的截数法Snyder-Graff晶粒度对应关系ASTM晶粒度级别与国外通用的截数法Snyder-Graf晶粒度的对应曲线如图A.1所示。S-G晶粒度与ASTM晶粒度的换算按公式（A.1)：G=6.635lg（S-G）+2.66·.
式中：
GASTM品粒度：
S-G-Snyder-Graff晶粒度。
结晶粒度
图A.1ASTM晶粒度与Snyder-Graff晶粒度的对应曲线(A.1)
JB/T9986-2013
附录B
（规范性附录）
金相检验级别图
B.1第一级别，GB/T6394—2002品粒号示意图，100×。图B.1
图B.33号
图B.22号
图B.44号
