【其他行业标准】 惠氏螺纹刀具 第6部分:搓丝板

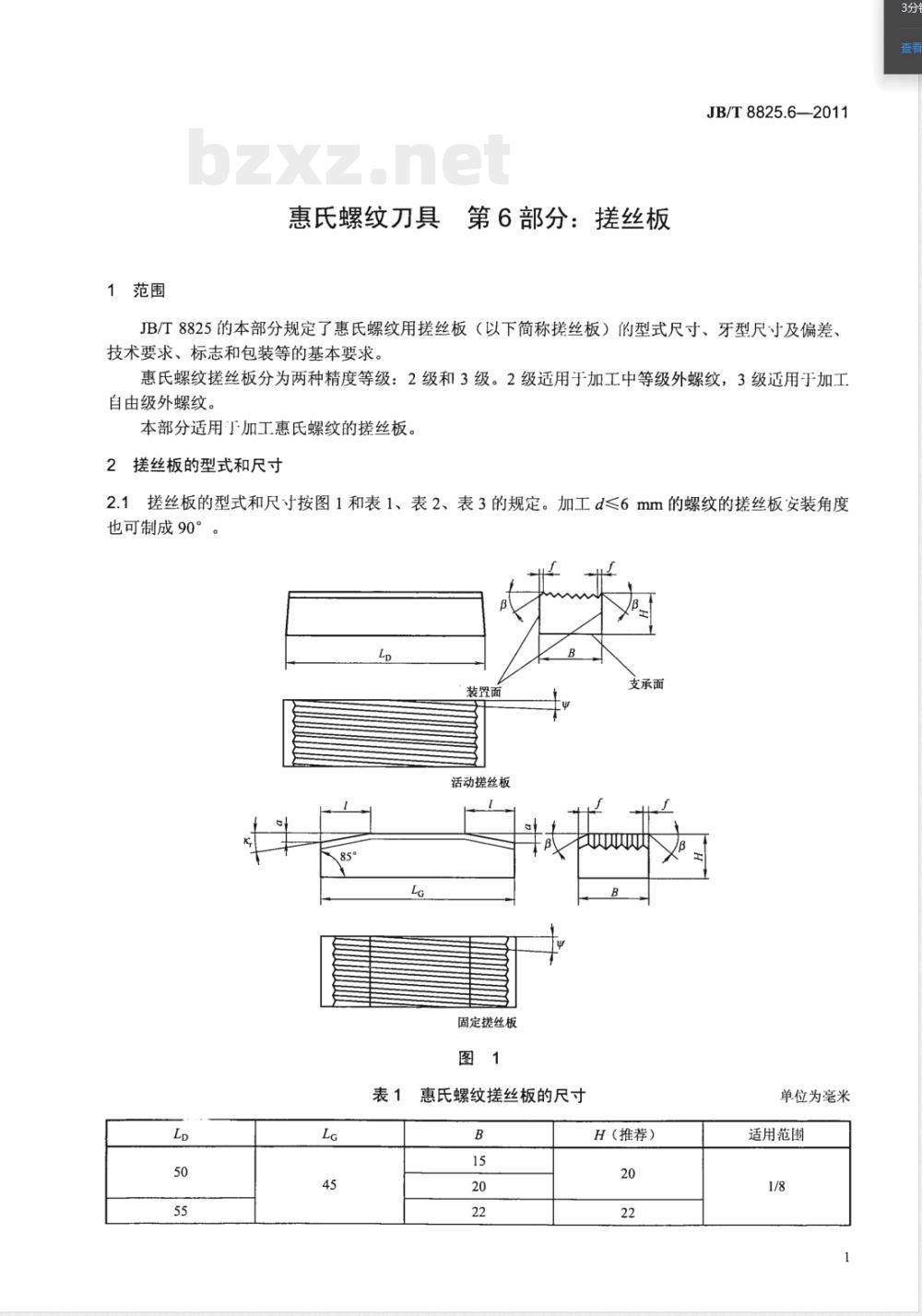

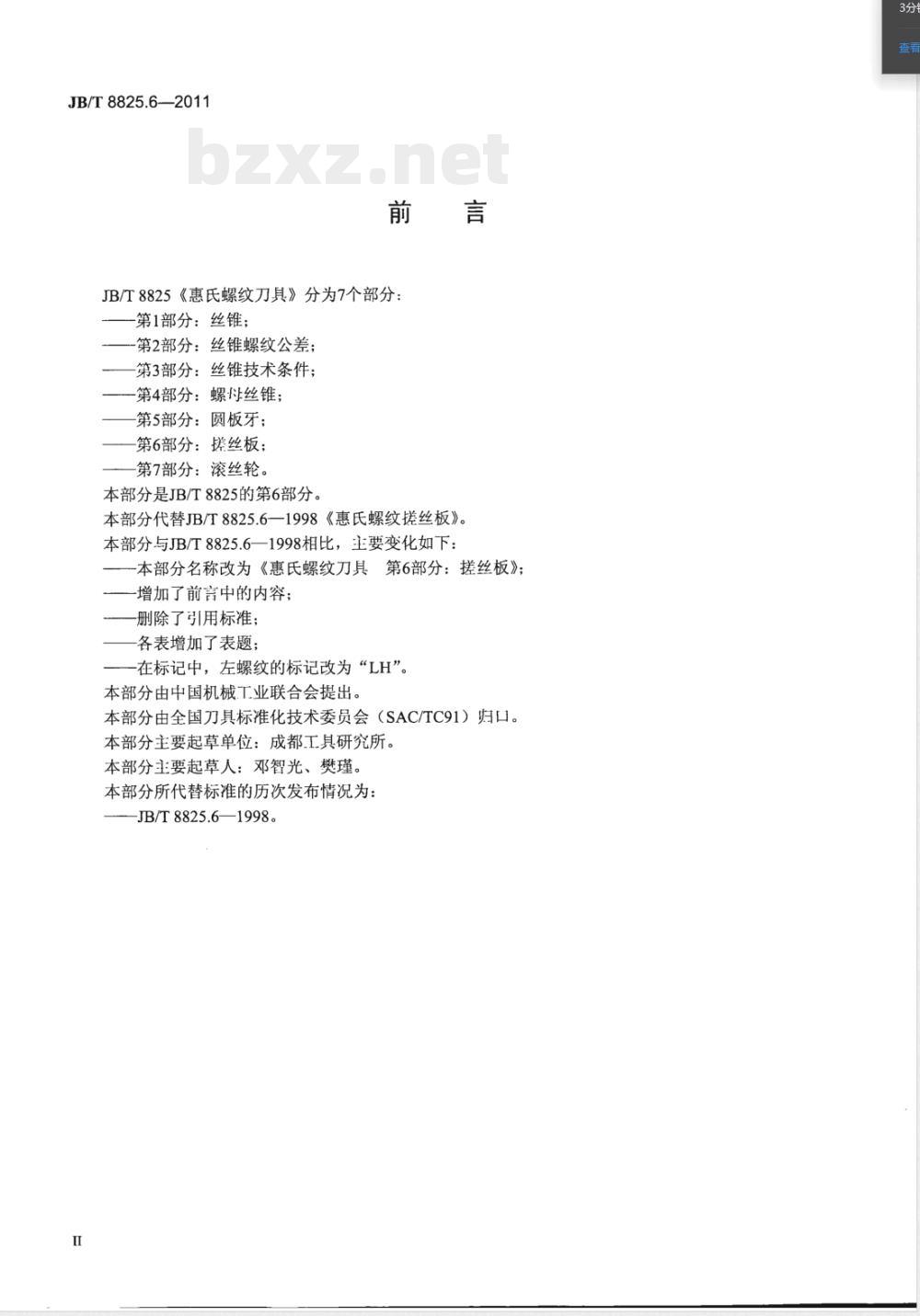

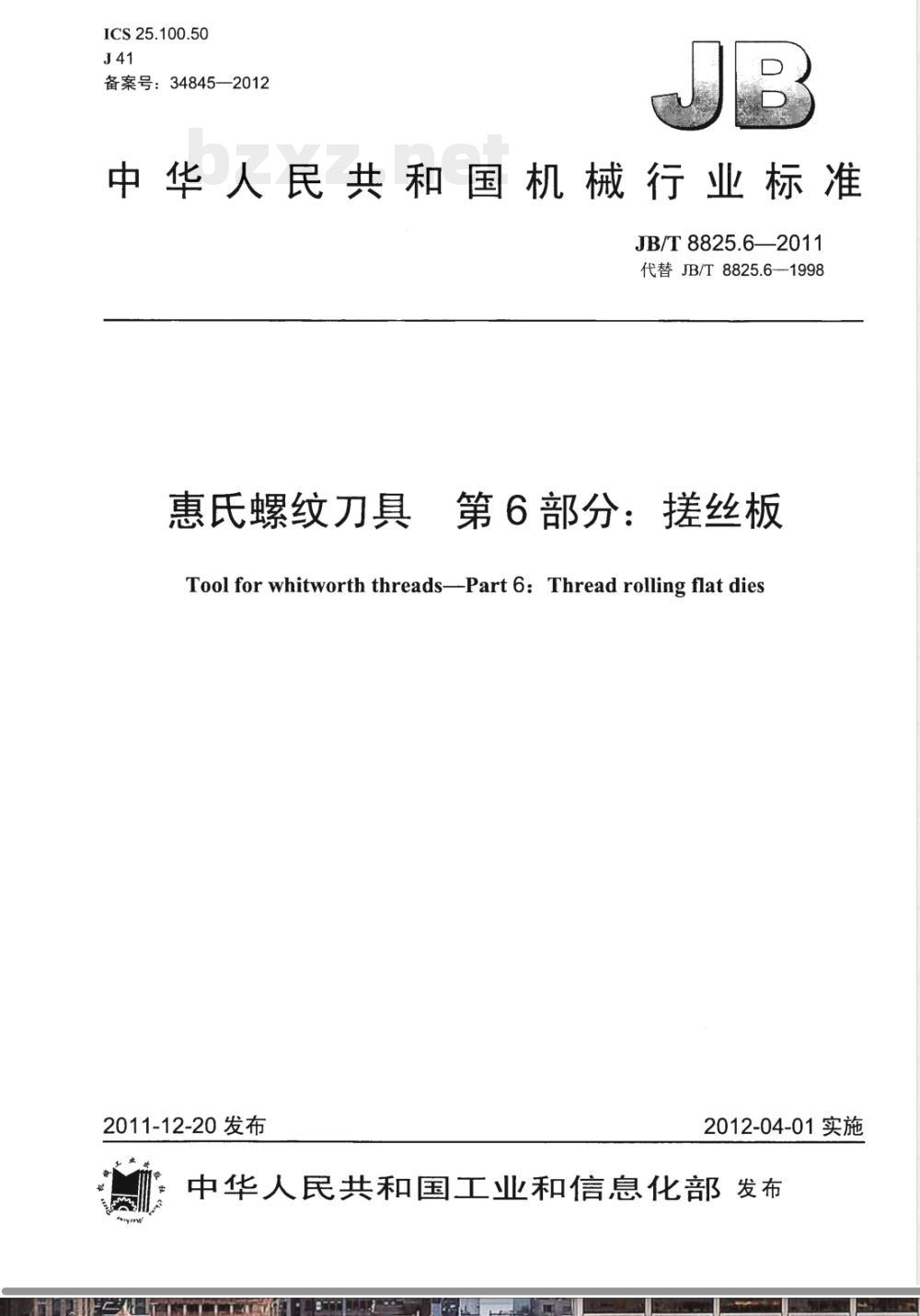

ICS 25.100.50 J41 备案号：34845—2012 中华人民共和国机械行业标准 JB/T 8825.6—2011 代替 JB/T 8825.6—1998 惠氏螺纹刀具 第6部分：搓丝板 Tool for Whitworth threads — Part 6: Thread rolling flat dies 2011-12-20 发布 2012-04-01 实施 中华人民共和国工业和信息化部发布 前言 JB/T 8825《惠氏螺纹刀具》分为7个部分： 第1部分：丝锥； 第2部分：丝锥螺纹公差； 第3部分：丝锥技术条件； 第4部分：螺母丝锥； 第5部分：圆板牙； 第6部分：搓丝板； 第7部分：滚丝轮。 本部分为JB/T 8825的第6部分。 本部分代替 JB/T 8825.6—1998《惠氏螺纹搓丝板》。与1998版相比主要变化如下： — 标准名称修改为《惠氏螺纹刀具 第6部分：搓丝板》； — 增加前言内容； — 删除引用标准； — 各表增加表题； — 标记中左螺纹标记改为“LH”。 本部分由中国机械工业联合会提出。 本部分由全国刀具标准化技术委员会（SAC/TC91）归口。 本部分主要起草单位：成都工具研究所。 本部分主要起草人：邓智光、樊瑾。 本部分历次版本：JB/T 8825.6—1998。 1 范围 本部分规定了惠氏螺纹用搓丝板（以下简称搓丝板）的型式尺寸、牙型尺寸及偏差、技术要求、标志和包装等基本要求。 惠氏螺纹搓丝板分为两种精度等级：2级和3级。2级适用于加工中等级外螺纹，3级适用于加工自由级外螺纹。 本部分适用于加工惠氏螺纹的搓丝板。 2 搓丝板的型式和尺寸 2.1 搓丝板的型式和尺寸按图1及表1、表2、表3规定。 加工 d≤6 mm 的螺纹搓丝板安装角度也可制成90°。 （图1结构示意：活动搓丝板与固定搓丝板组成） 表1 惠氏螺纹搓丝板尺寸（单位：mm） 主要参数包括Lp、LG、B、H（推荐）及适用范围，不同长度规格对应不同螺纹加工范围（如1/8~3/16、1/4~3/8、1/2~1等）。 表2 惠氏螺纹粗牙搓丝板 包含螺纹代号、公称直径d及每25.4mm牙数等参数，如1/8-40BSW、1/4-20BSW等。 表3 惠氏螺纹细牙搓丝板 包含细牙螺纹代号及对应规格参数。 表4、表5、表6分别规定搓丝板牙型尺寸及极限偏差、宽度方向支承面平行度公差、长度方向支承面平行度公差。 注：K、a、W、β等为参考尺寸。
