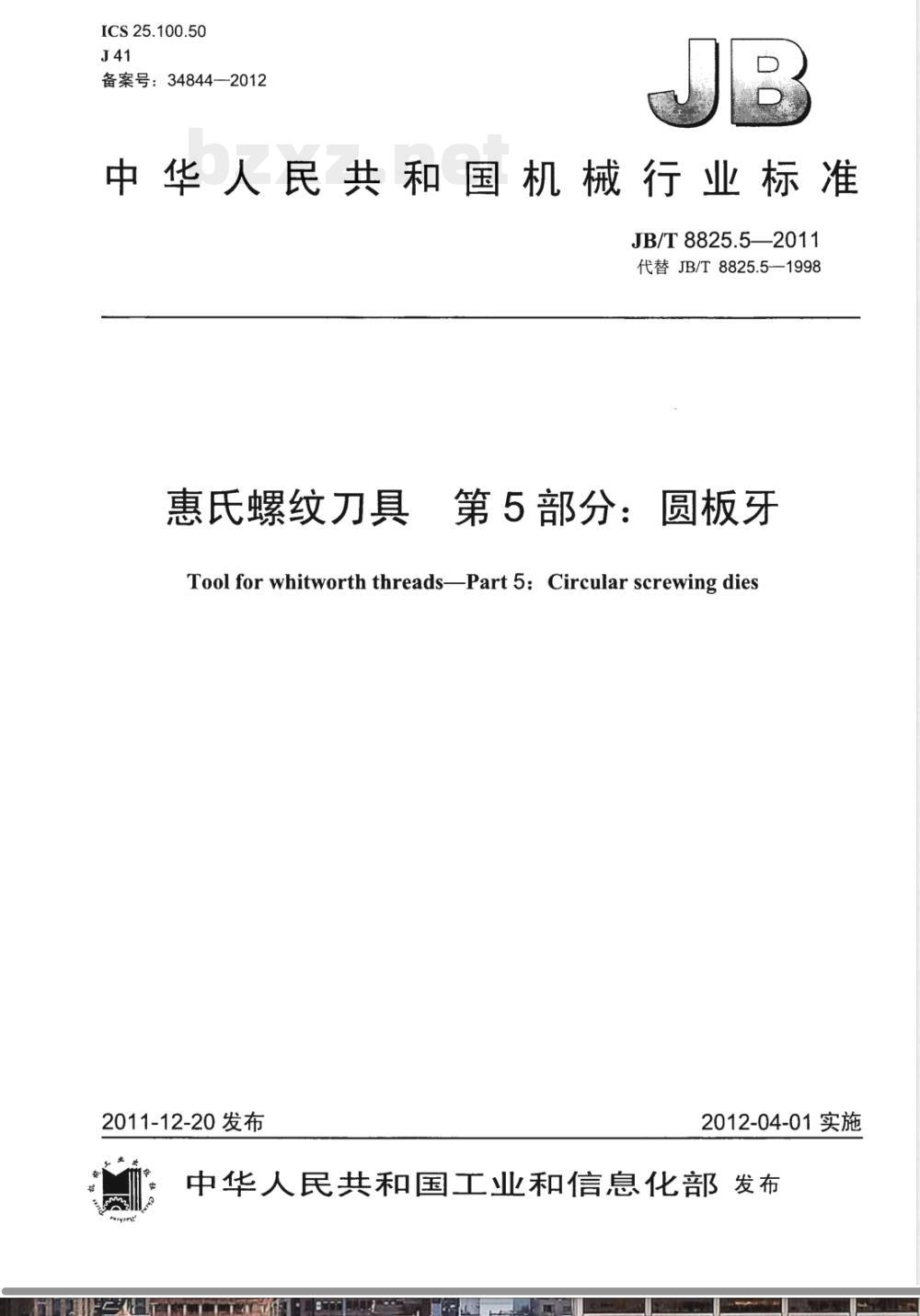

【其他行业标准】 惠氏螺纹刀具 第5部分：圆板牙

ICS25.100.50
备案号：34844—2012
中华人民共和国机械行业标准　JB/T 8825.5—2011
代替JB/T8825.5-1998
惠氏螺纹刀具　第5部分：圆板牙Tool for whitworth threads-Part 5: Circular screwing dies2011-12-20 发布
2012-04-01实施
中华人民共和国工业和信息化部发布前言，

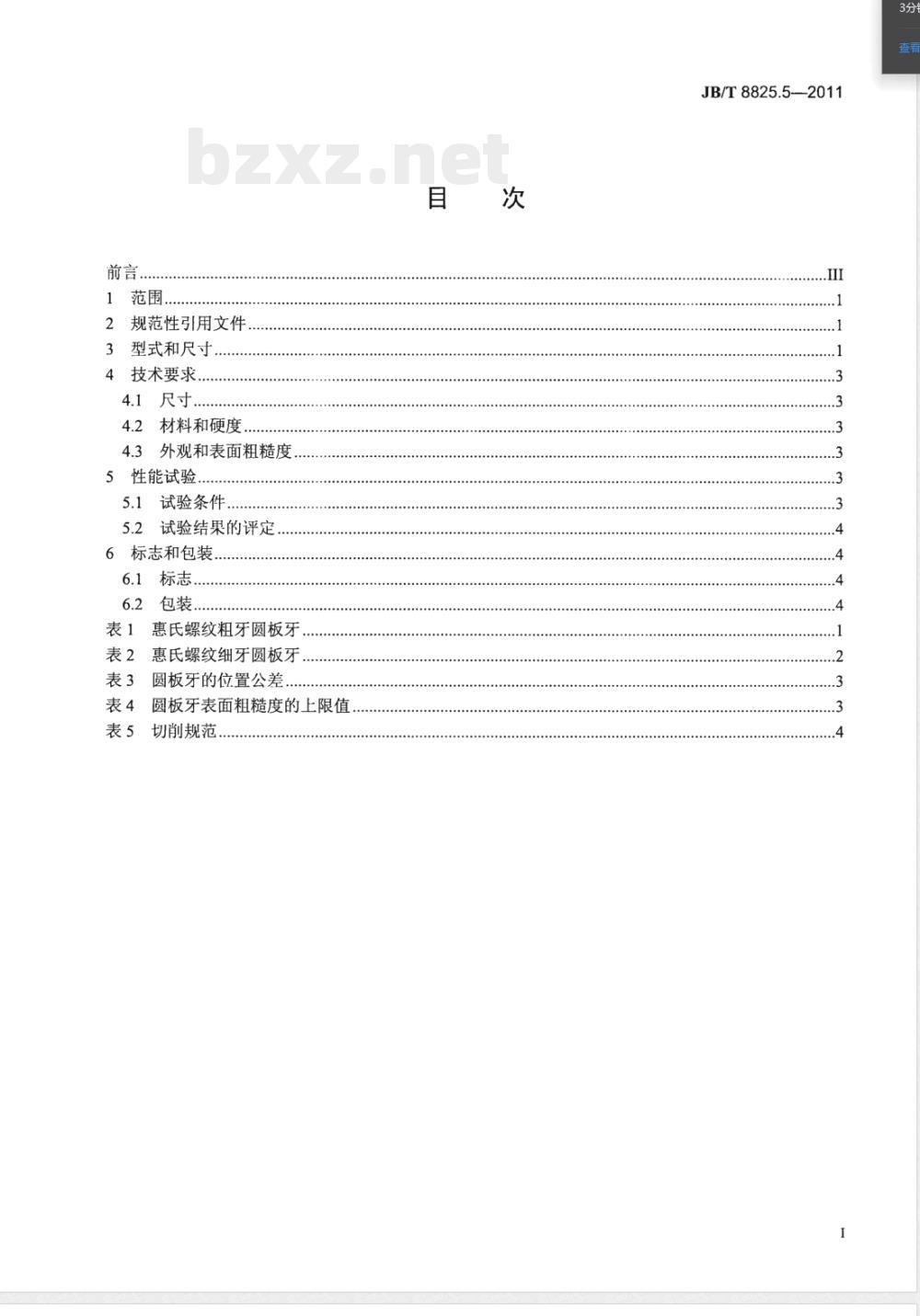

1范围.．
规范性引用文件
3型式和尺寸，
4技术要求..
4.1尺寸..．
4.2材料和硬度.
4.3外观和表面粗糙度
5性能试验，
5.1试验条件..
5.2试验结果的评定
6标志和包装
6.1标志.
6.2包装
惠氏螺纹粗牙圆板牙
惠氏螺纹细牙圆板牙
表3圆板牙的位置公差..
圆板牙表面粗糙度的上限值
切削规范
JB/T8825.5-—2011

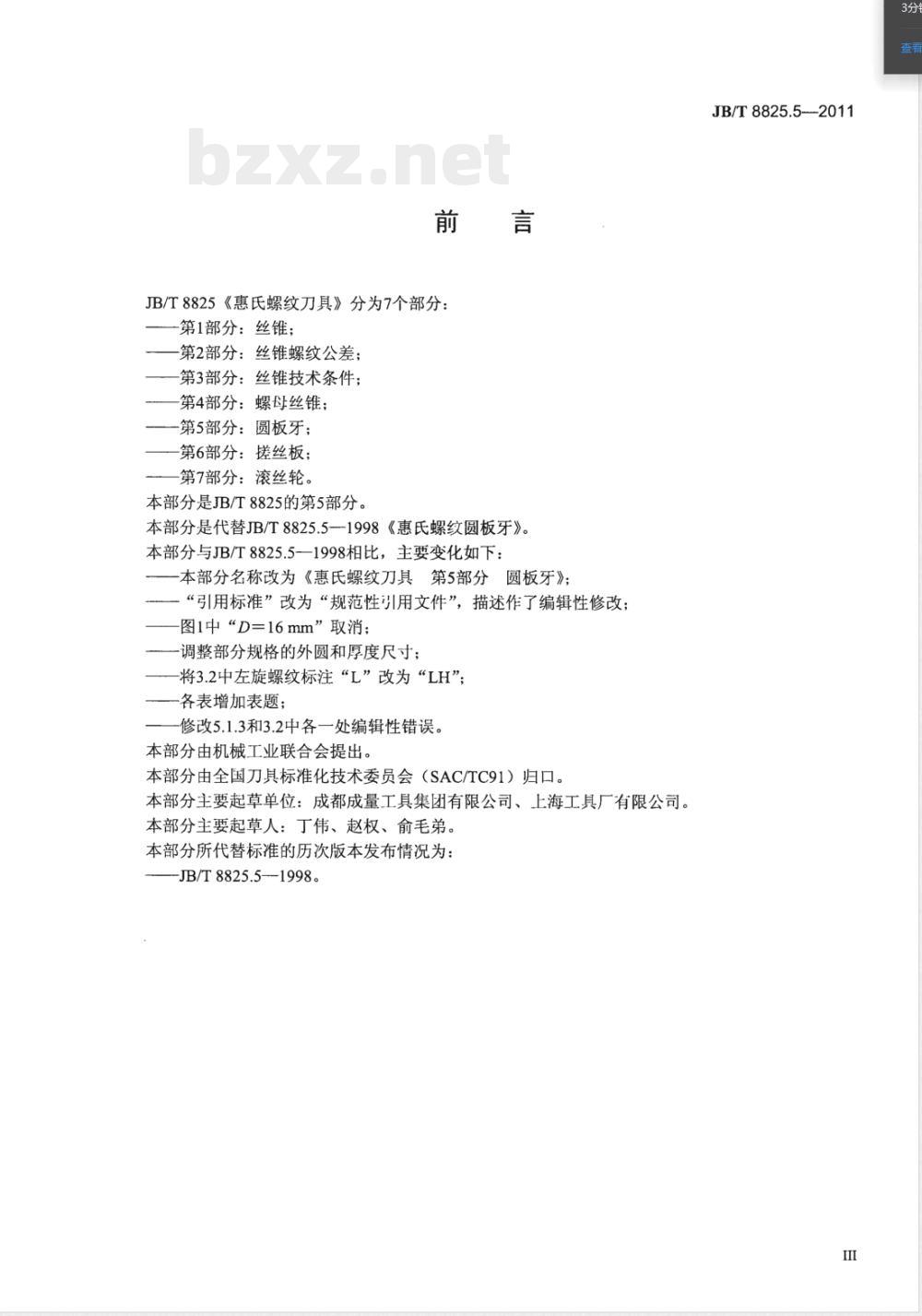

JB/T8825《惠氏螺纹刀具》分为7个部分：第1部分：丝锥；
第2部分：丝锥螺纹公差；
第3部分：丝锥技术条件；
第4部分：螺母丝锥；
一第5部分：圆板牙；
第6部分：搓丝板；
第7部分：滚丝轮。
本部分是JB/T8825的第5部分。
本部分是代替JB/T8825.5-1998《惠氏螺纹圆板牙》。本部分与JB/T8825.5—1998相比，主要变化如下：本部分名称改为《惠氏螺纹刀具第5部分圆板牙》；“引用标准”改为“规范性引用文件”，描述作了编辑性修改；图1中“D=16mm”取消；
调整部分规格的外圆和厚度尺寸；将3.2中左旋螺纹标注“L”改为“LH”；一各表增加表题；
-修改5.1.3和3.2中各一处编辑性错误。本部分由机械工业联合会提出。本部分由全国刀具标准化技术委员会（SAC/TC91）归口。本部分主要起草单位：成都成量工具集团有限公司、上海工具厂有限公司。本部分主要起草人：丁伟、赵权、俞毛弟。本部分所代替标准的历次版本发布情况为：JB/T8825.5-1998。
JB/T8825.5-2011

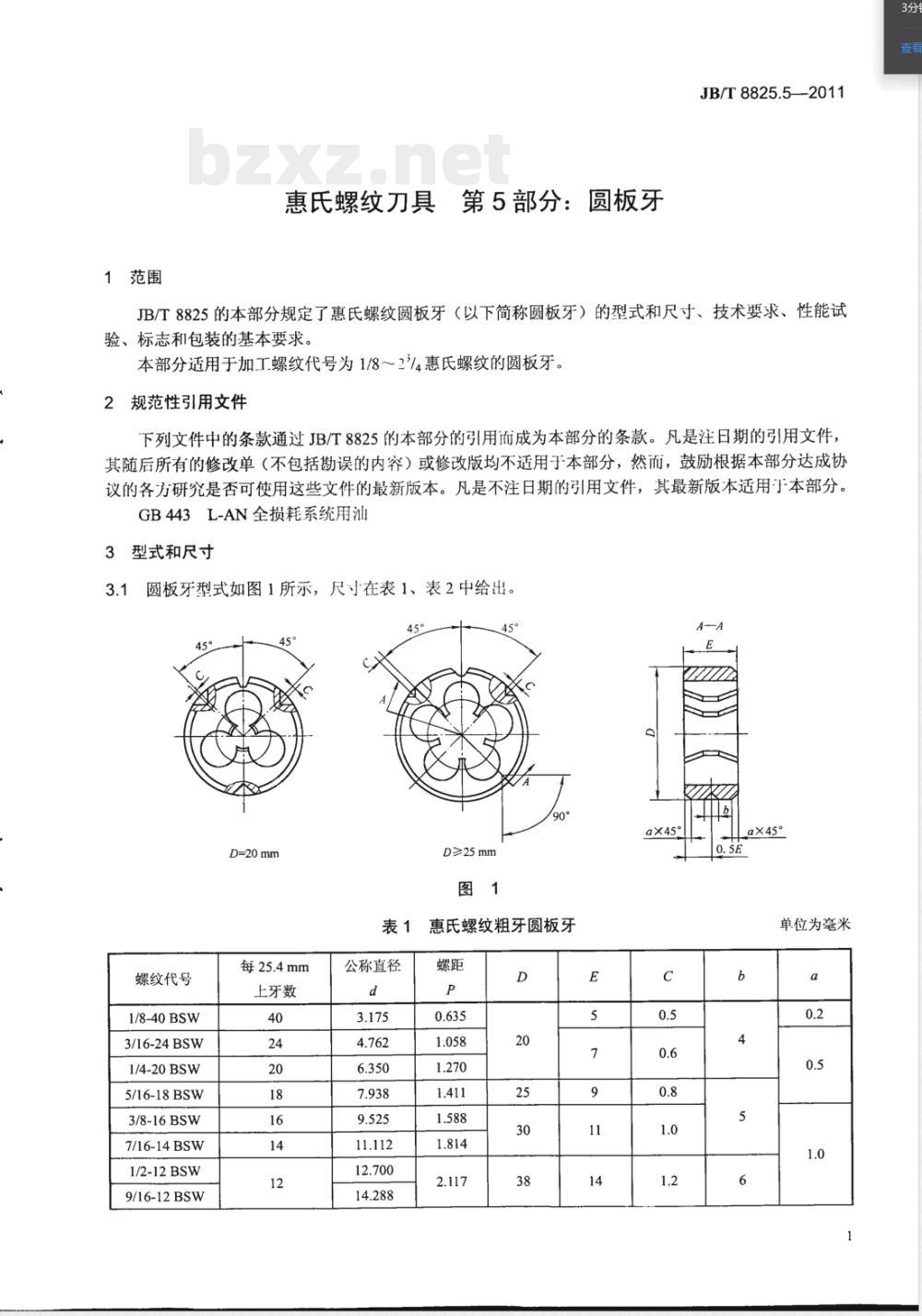

1范围
惠氏螺纹刀具　第5部分：圆板牙JB/T8825.5—2011
JB/T8825的本部分规定了惠氏螺纹圆板牙（以下简称圆板牙）的型式和尺寸、技术要求、性能试验、标志和包装的基本要求。
本部分适用于加工螺纹代号为1/8～2/4惠氏螺纹的圆板牙。2规范性引用文件
下列文件中的条款通过JB/T8825的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修改版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB443L-AN全损耗系统用汕
3型式和尺寸
3.1圆板牙型式如图1所示，尺寸在表1、表2中给出。A-A
D=20mm
螺纹代号
1/8-40BSW
3/16-24BSW
1/4-20BSW
5/16-18BSW
3/8-16BSW
7/16-14BSW
1/2-12BSW
9/16-12BSW
每25.4mm
上牙数
公称直径
D≥25mm
惠氏螺纹粗牙圆板牙
_ax45°
单位为毫米
JB/T8825.5—2011
螺纹代号
5/8-11BSW
11/16-11BSW
3/4-10BSW
7/8-9BSW
1-8BSW
1'/g-7BSW
1'/4-7BSW
1'/2-6BSW
13/4-5BSW
2-4/2BSW
2'/4-4BSW
2/2-4BSW
2-3/2BSW
螺纹代号
3/16-32BSF
7/32-28BSF
1/4-26BSF
9/32-26BSF
5/16-22BSF
3/8-20BSF
7/16-18BSF
1/2-16BSF
9/16-16BSF
5/8-14BSF
11/16-14BSF
3/4-12BSF
7/8-11BSF
1-10BSF
1'/g-9BSF
1'/4-9BSF
13/g-8BSF
1'/2-8BSF
15/g-8BSF
13/4-7BSF
2-7BSF
2'/4-6BSF
2/2-6BSF
23/4-6BSF
每25.4mm
上牙数
每25.4mm
上牙数
公称直径
公称直径

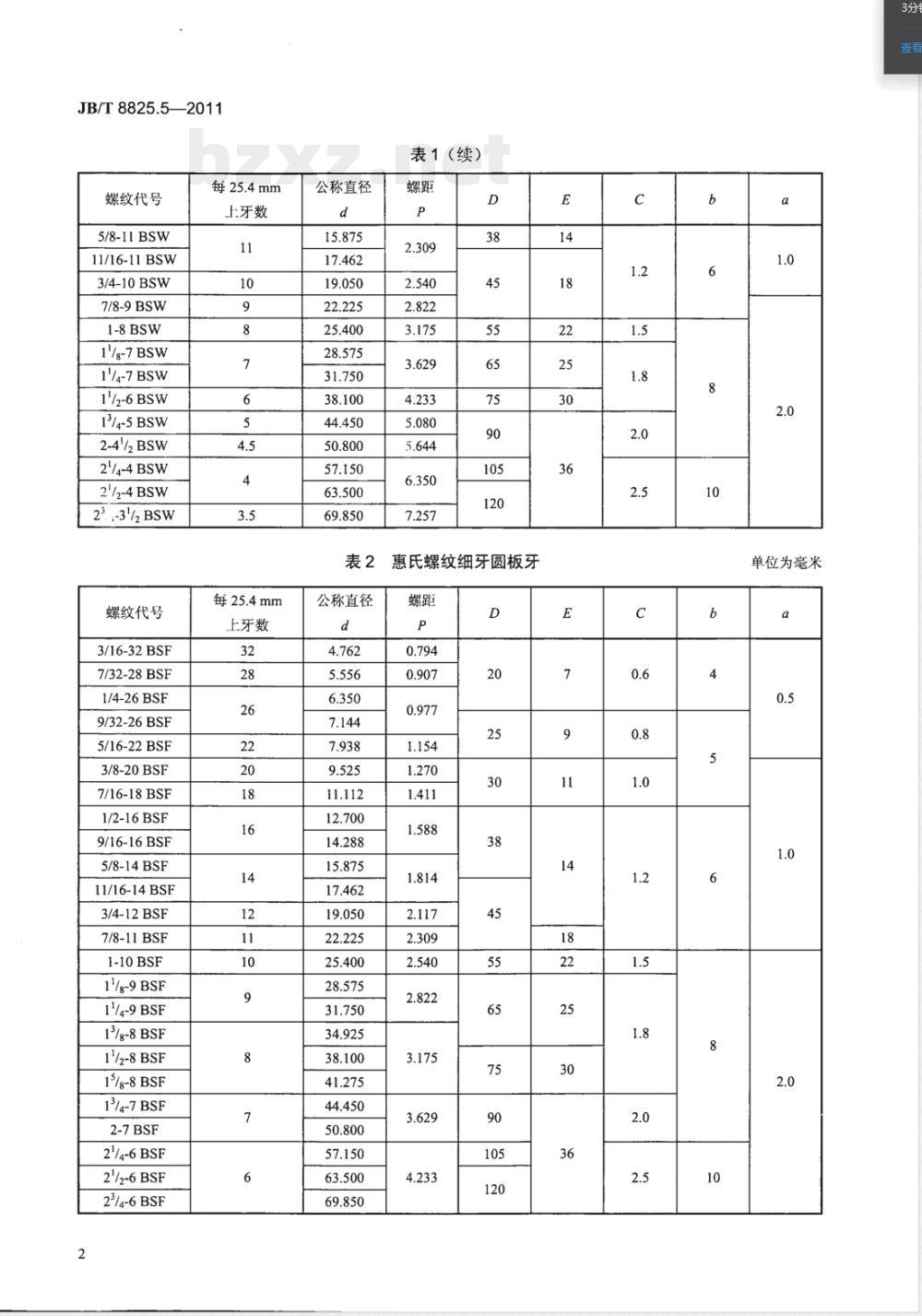

表1（续）
惠氏螺纹细牙圆板牙
单位为毫米
JB/T8825.5-2011
3.2标记示例。
粗牙惠氏螺纹，螺纹代号为1/4-20BSW，每25.4mm上为20牙，中等级圆板牙：惠氏螺纹圆板牙1/4-20BSW-2
JB/T8825.5-2011
细牙惠氏螺纹，螺纹代号为5/16-22BSF，每25.4mm上为22牙，自由级圆板牙：惠氏螺纹圆板牙5/16-22BSF-3
JB/T8825.5—2011
注：惠氏左螺纹圆板牙应在代号之后加“LH”字母，如3/8-16BSWLH，其余不变。4技术要求
4.1尺寸
4.1.1圆板牙的位置公差在表3中给出。表3圆板牙的位置公差
公称直径
≥6.350~19.050
≥22.225
外圆对轴线的
径向圆跳动
端面对轴线的
轴向圆跳动
4.1.2圆板牙外径：D的公差为f10，厚度E的公差为js12。4.2材料和硬度
单位为毫米
切削刃对外圆的
斜向圆跳动
4.2.1圆板牙用9SiCr合金工具钢或W6Mo5Cr4V2高速钢，以及与上述牌号具有同等性能的材料制造。4.2.2圆板牙螺纹部分硬度，用9SiCr时不低于60HRC，用W6Mo5Cr4V2时不低于62HRC。4.3外观和表面粗糙度
圆板牙表面不得有裂纹、崩刃、锈迹等影响使用性能的缺陷。4.3.1
圆板牙切削刃应锋利，不得有毛刺和磨削烧伤4.3.2
圆板牙表面粗糙度的上限值在表4中给出。4.3.3
表4圆板牙表面粗糙度的上限值
外圆、端面
螺纹表面
性能试验
公称直径d
3.175~69.850
成批生产的圆板牙每批应进行切削性能抽样试验。5.1试验条件
5.1.1机床：符合精度要求的车床。5.1.2刀具：样本大小为5件。
表面粗糙度参数
5.1.3试坏：材料为45钢，硬度为170HBW～200HBW。螺距大于或等于2.54mm时，试坏应预先切出深度约2/3牙高的螺纹形状。3
JB/T8825.5—2011
5.1.4切削规范：表5中给出。
5.1.5切削液：采用L-AN32全损耗系统用油（按GB443的规定）或乳化汕水溶液，其流量应不小于5L/min。
5.1.6刀具装夹：圆板牙装夹在浮动板牙夹头里，并使圆板牙的端面紧贴在板牙夹头的端面上。表5切削规范
公称直径d
≥6.350~9.525wwW.bzxz.Net
>9.525～17.462
>17.462~28.575
5.2试验结果的评定
切削速度
5.2.1刀具：圆板牙不应有崩刃和显著的磨损现象，并保持原有的使用性能。切削螺纹总长度
5.2.2工件：圆板牙切出的外螺纹应符合圆板牙所标记的螺纹精度，螺距小于或等于1.814mm时，Ra≤3.2μm；螺距大于1.814mm时，Ra≤6.3μm。5.2.3试验后的圆板牙，每件都应符合5.2.1和5.2.2规定，否则判该批产品性能试验不合格。6标志和包装
6.1标志
6.1.1圆板牙上应标志：
a）制造厂或销售商商标；
b）螺纹代号；
c）螺纹公差带代号（公称直径d<6.350mm时，3级允许不标）；d）材料代号（用高速钢制造的圆板牙标志HSS，用9SiCr等合金工具钢制造的圆板牙可不标志）。6.1.2包装盒上应标志：
a）制造厂或销售商的名称、地址和商标；b）圆板牙标记；
c）材料代号或材料牌号；
d）件数；
e）制造年月。
6.2包装
圆板牙在包装前应经防锈处理。包装必须牢靠，并能防止运输过程中的损伤。4
JB/T8825.5-2011
打印日期：2012年8月30日F002
中华人民共和国
机械行业标准
具第5部分：圆板牙
惠氏螺纹刀具
JB/T 8825.5—-2011
机械工业出版社出版发行
北京市百万庄大街22号
邮政编码：100037
210mm×297mm·0.75印张·13千字2012年8月第1版第1次印刷
定价：15.00元
书号：15111·10464
网址：http：//www.cmpbook.com编辑部电话：（010）88379778
直销中心电话：
（010）88379693
封面无防伪标均为盗版
版权专有
侵权必究
