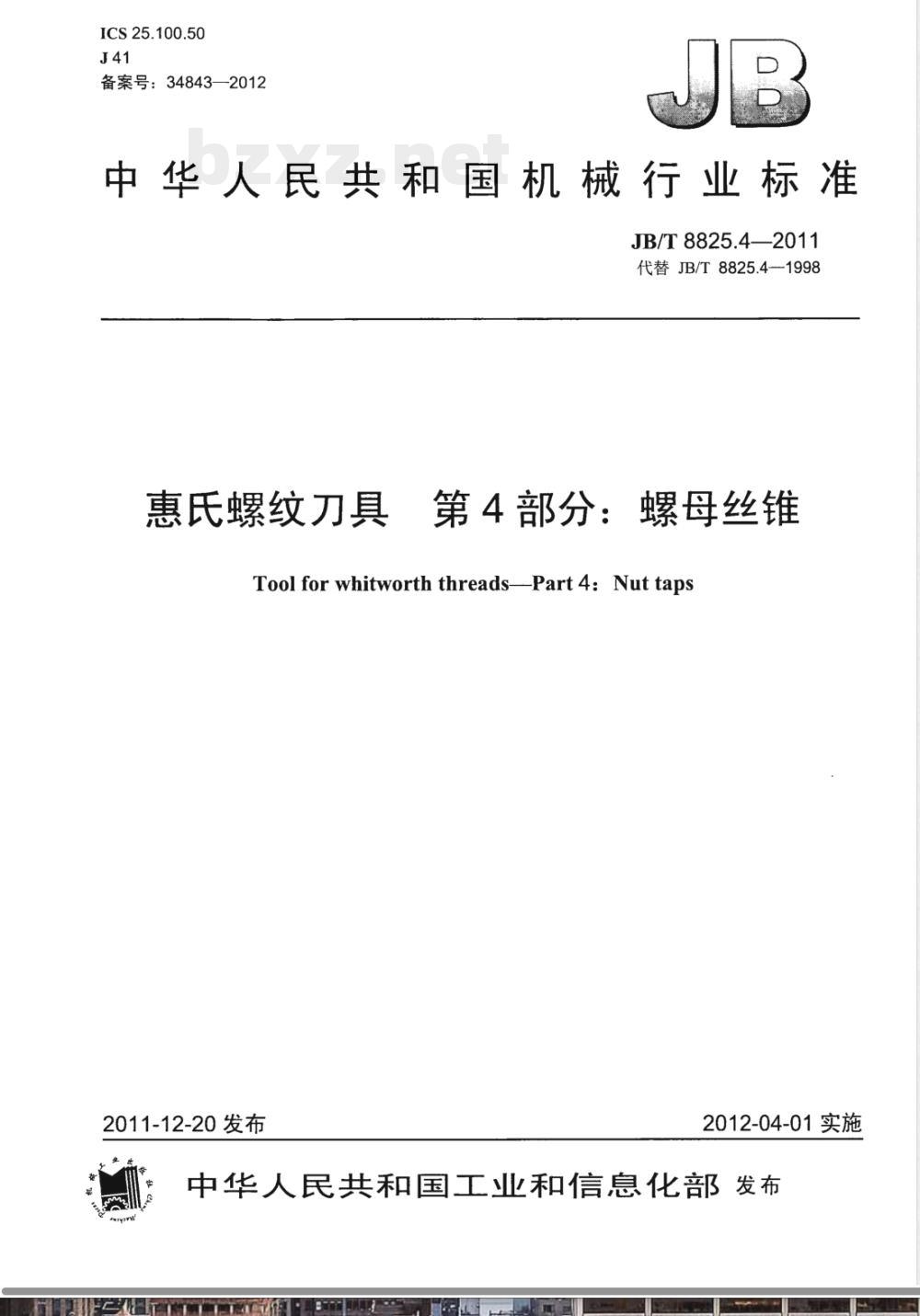

【其他行业标准】 惠氏螺纹刀具 第4部分：螺母丝锥

ICS25.100.50
备案号：34843—2012
中华人民共和国机械行业标准
JB/T8825.4—2011
代替JB/T8825.41998
惠氏螺纹刀具
第4部分：螺母丝锥
Tool for whitworth threads--Part 4: Nut taps2011-12-20发布
2012-04-01实施

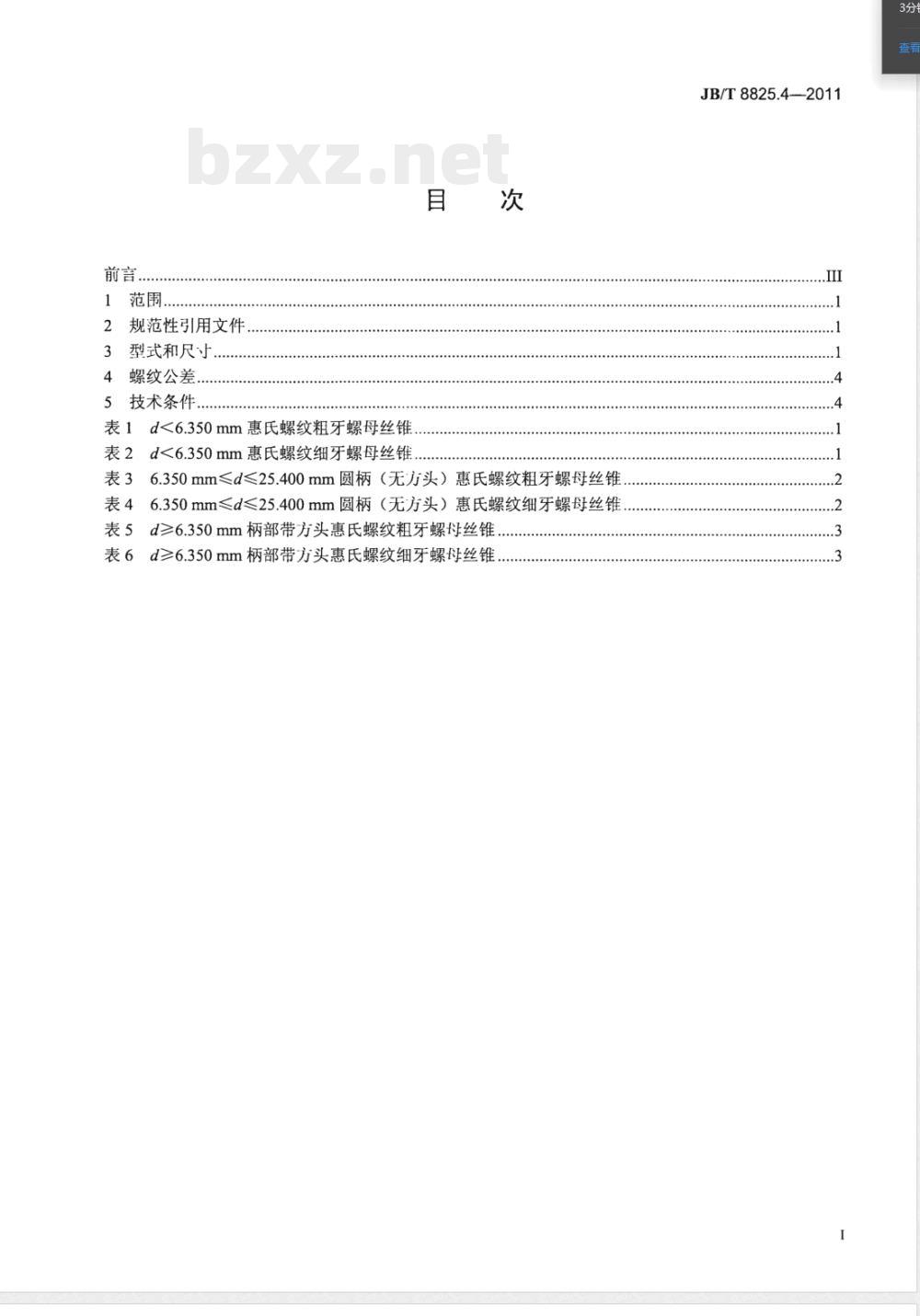

中华人民共和国工业和信息化部发布前言。
2规范性引用文件
3型式和尺寸..
4螺纹公差..
5技术条件.
表1d<6.350mm惠氏螺纹粗牙螺母丝锥表2d<6.350mm惠氏螺纹细牙螺母丝锥.目
表36.350mm≤d≤25.400mm圆柄（无方头）惠氏螺纹粗牙螺母丝锥表46.350mm≤d≤25.400mm圆柄（无方头）惠氏螺纹细牙螺母丝锥.表5d≥6.350mm柄部带方头惠氏螺纹粗牙螺母丝锥.表6d≥6.350mm柄部带方头惠氏螺纹细牙螺母丝锥JB/T8825.4-—2011

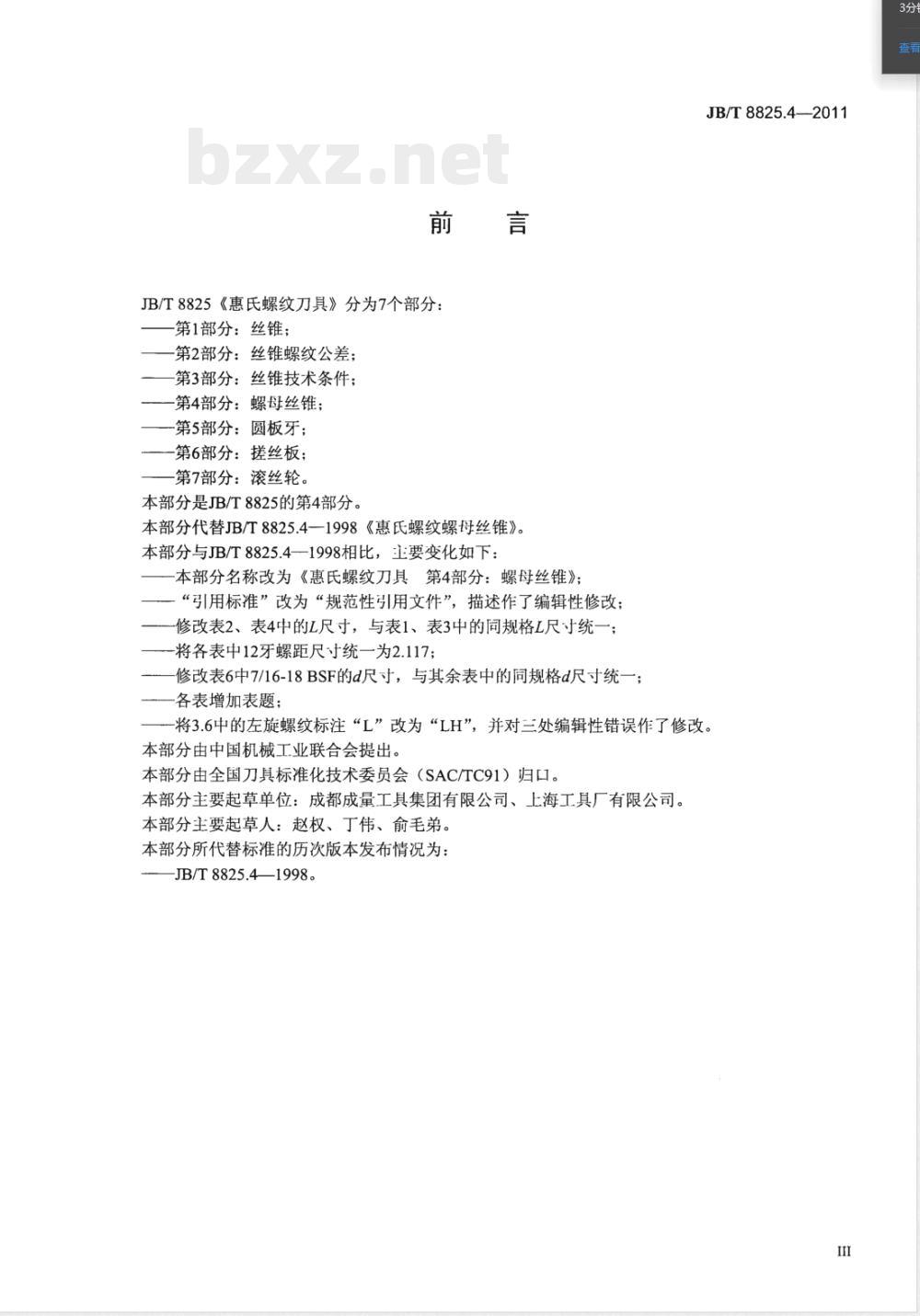

JB/T8825《惠氏螺纹刀具》分为7个部分：第1部分：丝锥；
第2部分：丝锥螺纹公差；
第3部分：丝锥技术条件；
一第4部分：螺母丝锥；
一第5部分：圆板牙；
一第6部分：搓丝板；
第7部分：滚丝轮。
本部分是JB/T8825的第4部分。
本部分代替JB/T8825.4—1998《惠氏螺纹螺母丝锥》。本部分与JB/T8825.4一1998相比，主要变化如下：本部分名称改为《惠氏螺纹刀具第4部分：螺母丝锥》；“引用标准”改为“规范性引用文件”，描述作了编辑性修改；修改表2、表4中的L尺寸，与表1、表3中的同规格L尺寸统一；-将各表中12牙螺距尺寸统一为2.117；修改表6中7/16-18BSF的d尺寸，与其余表中的同规格d尺寸统一；各表增加表题；
JB/T8825.4—-2011
-将3.6中的左旋螺纹标注“L”改为“LH”，并对三处编辑性错误作了修改。本部分由中国机械工业联合会提出。本部分由全国刀具标准化技术委员会（SAC/TC91）归口。本部分主要起草单位：成都成量工具集团有限公司、上海工具厂有限公司。本部分主要起草人：赵权、丁伟、俞毛弟。本部分所代替标准的历次版本发布情况为：JB/T8825.4—1998。

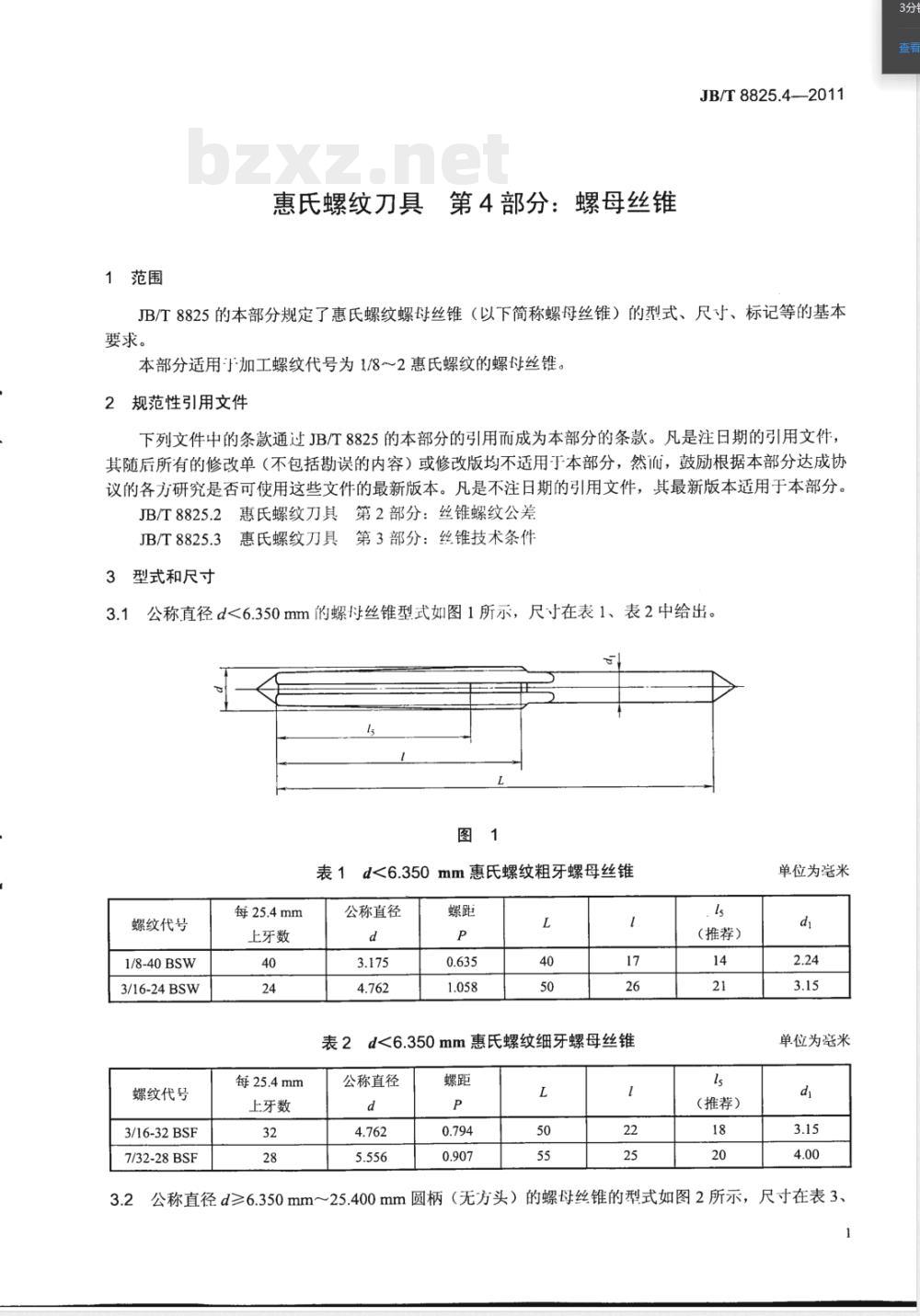

1范围
惠氏螺纹刀具第4部分：螺母丝锥JB/T8825.4——2011
JB/T8825的本部分规定了惠氏螺纹螺母丝锥（以下简称螺母丝锥）的型式、尺寸、标记等的基本要求。
本部分适用予加工螺纹代号为1/8～2惠氏螺纹的螺母丝锥规范性引用文件
下列文件中的条款通过JB/T8825的本部分的引用而成为本部分的条款。凡是注日期的引用文件其随后所有的修改单（不包括勘误的内容）或修改版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。JB/T8825.2惠氏螺纹刀具第2部分：丝锥螺纹公差JB/T8825.3惠氏螺纹刀具第3部分：丝锥技术条件3型式和尺寸
公称直径d<6.350mm的螺母丝锥型式如图1所示，尺寸在表1、表2中给出。图1
表1d<6.350mm惠氏螺纹粗牙螺母丝锥螺纹代号
1/8-40BSW
3/16-24BSW
螺纹代号
3/16-32BSF
7/32-28BSF
每25.4mm
上牙数
每25.4mm
上牙数
公称直径
表2d<6.350mm惠氏螺纹细牙螺母丝锥公称直径
（推荐）
（推荐）
单位为毫米
单位为毫米

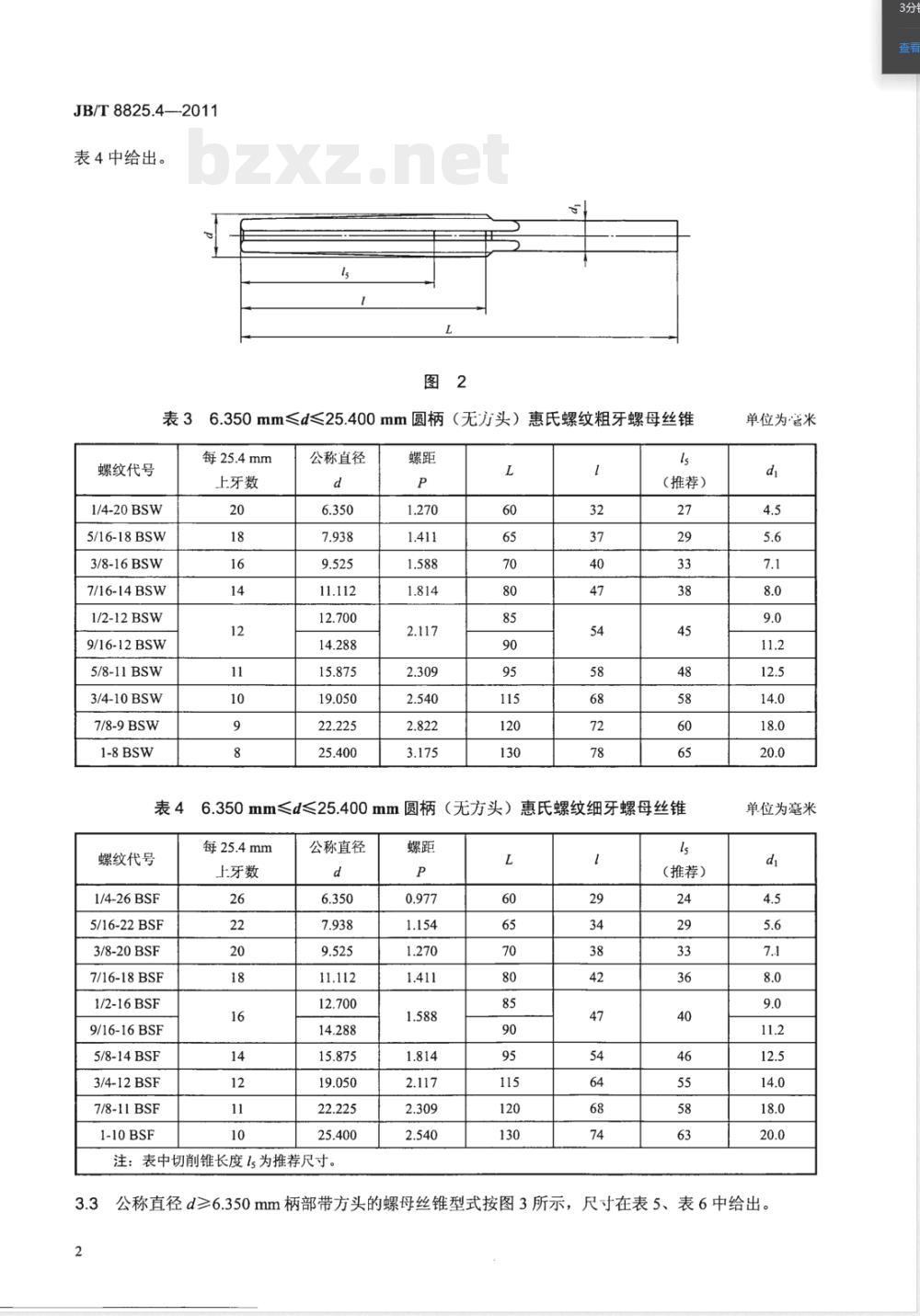

公称直径d≥6.350mm～25.400mm圆柄（无方头）的螺母丝锥的型式如图2所示，尺寸在表3、3分
JB/T8825.4—2011
表4中给出。
6.350mm≤d≤25.400mm圆柄
两（无方头）惠氏螺纹粗牙螺母丝锥螺纹代号
1/4-20BSW
5/16-18BSW
3/8-16BSW
7/16-14BSW
1/2-12BSW
9/16-12BSW
5/8-11BSW
3/4-10BSW
7/8-9BSW
1-8BSW
螺纹代号
1/4-26BSF
5/16-22BSF
3/8-20BSF
7/16-18BSF
1/2-16BSF
9/16-16BSF
5/8-14BSF
3/4-12BSF
7/8-11BSF
1-10BSF
每25.4mm
上牙数
公称直径
（推荐）
6.350mm≤d≤25.400mm圆柄（无方头）惠氏螺纹细牙螺母丝锥每25.4mm
上牙数
公称直径
注：表中切削锥长度1s为推荐尺寸。3.3
（推荐）
单位为营米
单位为毫米
公称直径d≥6.350mm柄部带方头的螺母丝锥型式按图3所示，尺寸在表5、表6中给出。
螺纹代号
1/4-20BSW
5/16-18BSW
3/8-16BSW
7/16-14BSW
1/2-12BSW
9/16-12BSW
5/8-11BSW下载标准就来标准下载网
3/4-10BSW
7/8-9BSW
1-8BSW
1'/g-7BSW
1'/4-7BSW
1'/2-6BSW
13/4-5BSW
2-4'/2BSW
螺纹代号
1/4-26BSF
5/16-22BSF
3/8-20BSF
7/16-18BSF
1/2-16BSF
9/16-16BSF
5/8-14BSF
3/4-12BSF
7/8-11BSF
1-10BSF
每25.4mm
上牙数
每25.4mm
上牙数
mm柄部带方头惠氏螺纹粗牙螺母丝锥d≥6.350
公称直径
（推荐）
JB/T8825.4—--2011
单位为毫米
mm柄部带方头惠氏螺纹细牙螺母丝锥d≥6.350
公称直径
（推荐）
单位为毫米
JB/T8825.4—2011
螺纹代号
1'/g-9BSF
1'/4-9BSF
13/g-8BSF
1/2-8BSF
19/g-8BSF
13/4-7BSF
2-7BSF
每25.4mm
上牙数
公称直径
表6（续）
3.4公称直径d≤7.938mm的螺母丝锥可制成外顶尖。79
3.5螺母丝锥公称切削角度，在径向平面内测量，推荐如下：a）前角%为8°～10°；
b）后角αp为4°～6°。
3.6标记示例。
（推荐）
右旋粗牙惠氏螺纹，螺纹代号为3/8-16BSW，每25.4mm上为16牙，2级公差带磨制丝锥：惠氏螺纹螺母丝锥，3/8-16BSW-2JB/T8825.4—2011右旋细牙惠氏螺纹，螺纹代号为5/16-22BSF，每25.4mm上为22牙，切制丝锥：惠氏螺纹螺母丝锥，5/16-22BSFJB/T8825.4-2011左旋粗牙惠氏螺纹，螺纹代号为1/2-12BSW，每25.4mm上为12牙，3级公差带磨制丝锥：惠氏螺纹螺母丝锥，1/2-12BSWLH-3JB/T8825.4—20114螺纹公差
螺母丝锥螺纹公差按JB/T8825.2的规定。5技术条件
螺母丝锥技术条件按JB/T8825.3的规定。4
JB/T 8825.4-2011
