【其他行业标准】 惠氏螺纹刀具 第7部分：滚丝轮

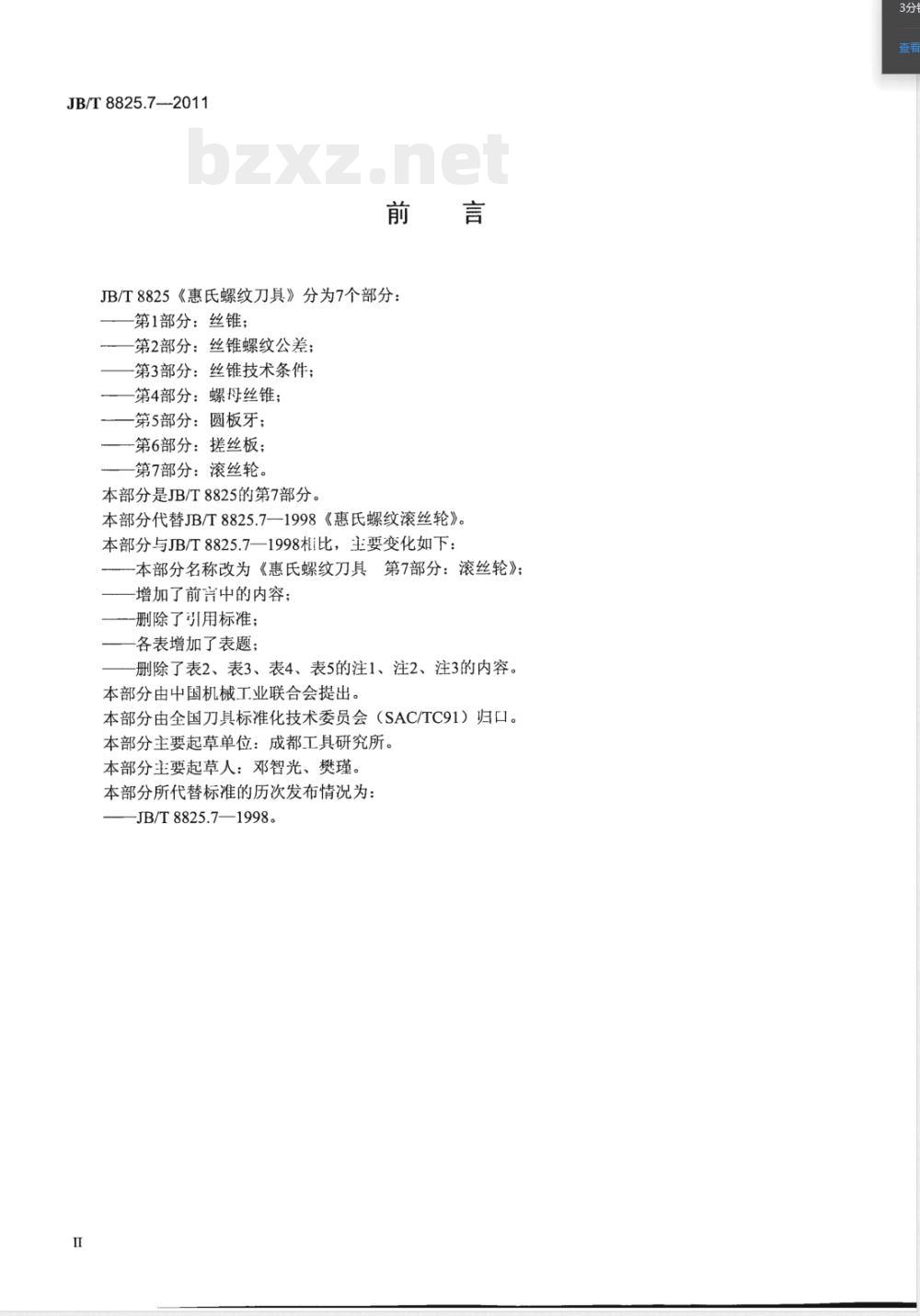

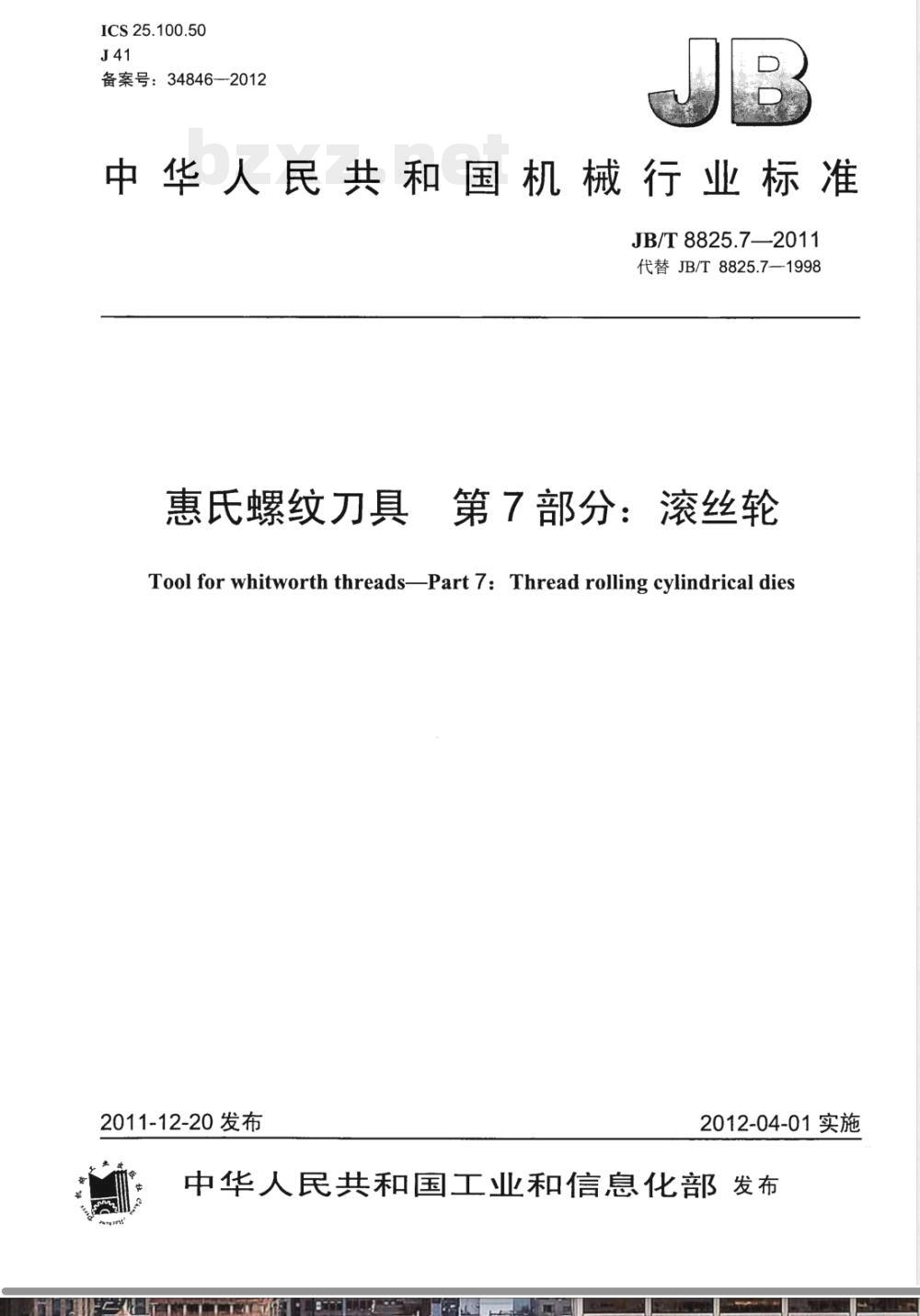

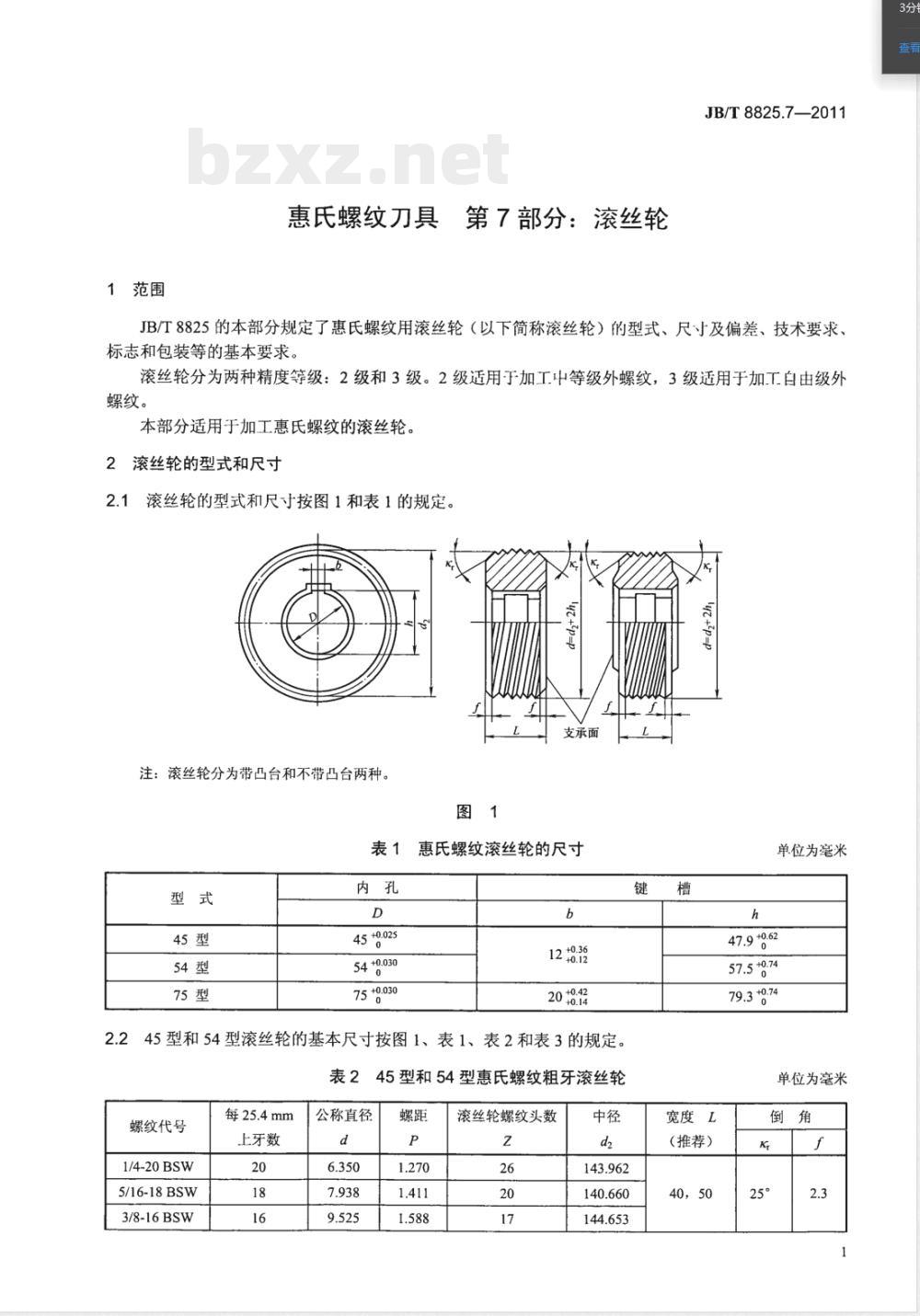

ICS 25.100.50 J41 备案号：34846—2012 中华人民共和国机械行业标准 JB/T 8825.7—2011 代替 JB/T 8825.7—1998 惠氏螺纹刀具 第7部分：滚丝轮 Tool for Whitworth threads - Part 7: Thread rolling cylindrical dies 2011-12-20发布 2012-04-01实施 中华人民共和国工业和信息化部发布 前言 JB/T 8825《惠氏螺纹刀具》分为7个部分：第1部分丝锥；第2部分丝锥螺纹公差；第3部分丝锥技术条件；第4部分螺母丝锥；第5部分圆板牙；第6部分搓丝板；第7部分滚丝轮。本部分为第7部分。本部分代替JB/T 8825.7—1998《惠氏螺纹滚丝轮》。主要变化包括：标准名称调整为“惠氏螺纹刀具 第7部分：滚丝轮”；补充前言内容；删除引用标准；各表增加表题；删除部分表注内容。本部分由中国机械工业联合会提出，全国刀具标准化技术委员会（SAC/TC 91）归口，主要起草单位为成都工具研究所。 1 范围 本部分规定了惠氏螺纹用滚丝轮（以下简称滚丝轮）的型式、尺寸及偏差、技术要求、标志和包装等要求。滚丝轮分为2级和3级精度等级，其中2级适用于加工中等级外螺纹，3级适用于加工自由级外螺纹。本部分适用于加工惠氏螺纹的滚丝轮。 2 滚丝轮的型式和尺寸 2.1 滚丝轮的型式及尺寸按图1和表1规定。滚丝轮分为带凸台和不带凸台两种结构形式。 表1 惠氏螺纹滚丝轮的尺寸 滚丝轮型式包括45型、54型和75型，其内孔及宽度尺寸分别按标准规定执行。 45型：内孔D为45 mm；54型：内孔D为54 mm；75型：内孔D为75 mm（允许公差按标准要求）。 2.2 45型和54型滚丝轮的基本尺寸按图1及表2、表3规定。 表2、表3规定了惠氏螺纹粗牙与细牙滚丝轮的螺纹代号、公称直径、螺距、牙数及相关几何参数，包括1/4-20 BSW、5/16-18 BSW、3/8-16 BSW等规格，以及对应的螺距、牙数与中径参数。 滚丝轮螺纹结构参数用于保证惠氏螺纹加工的精度与成形质量，相关尺寸与角度按标准规定执行。
