中华人民共和国黑色冶金行业标准YB/T4215—2010
二极管用冷轧钢带
Cold rolled precision strip for the lead frame of diode2010-11-10 发布
中华人民共和国工业和信息化部2011-03-01实施

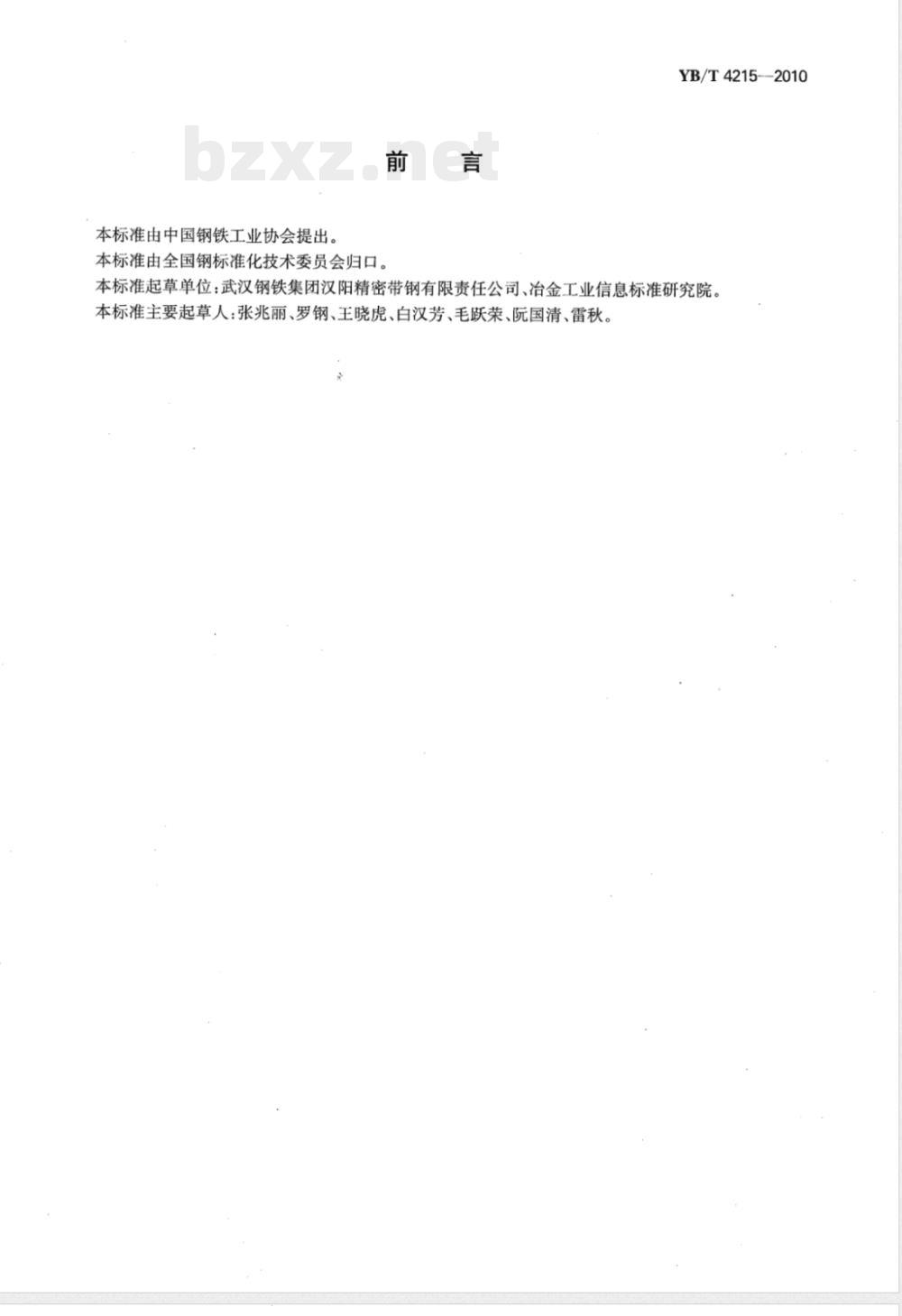

本标准由中国钢铁工业协会提出。前言
本标准由全国钢标准化技术委员会归口。YB/T42152010
本标准起草单位：武汉钢铁集团汉阳精密带钢有限责任公司、冶金工业信息标准研究院。本标准主要起草人：张兆丽、罗钢、王晓虎、白汉芳、毛跃荣、阮国清、雷秋。1范围
二极管用冷轧钢带
YB/T4215—2010

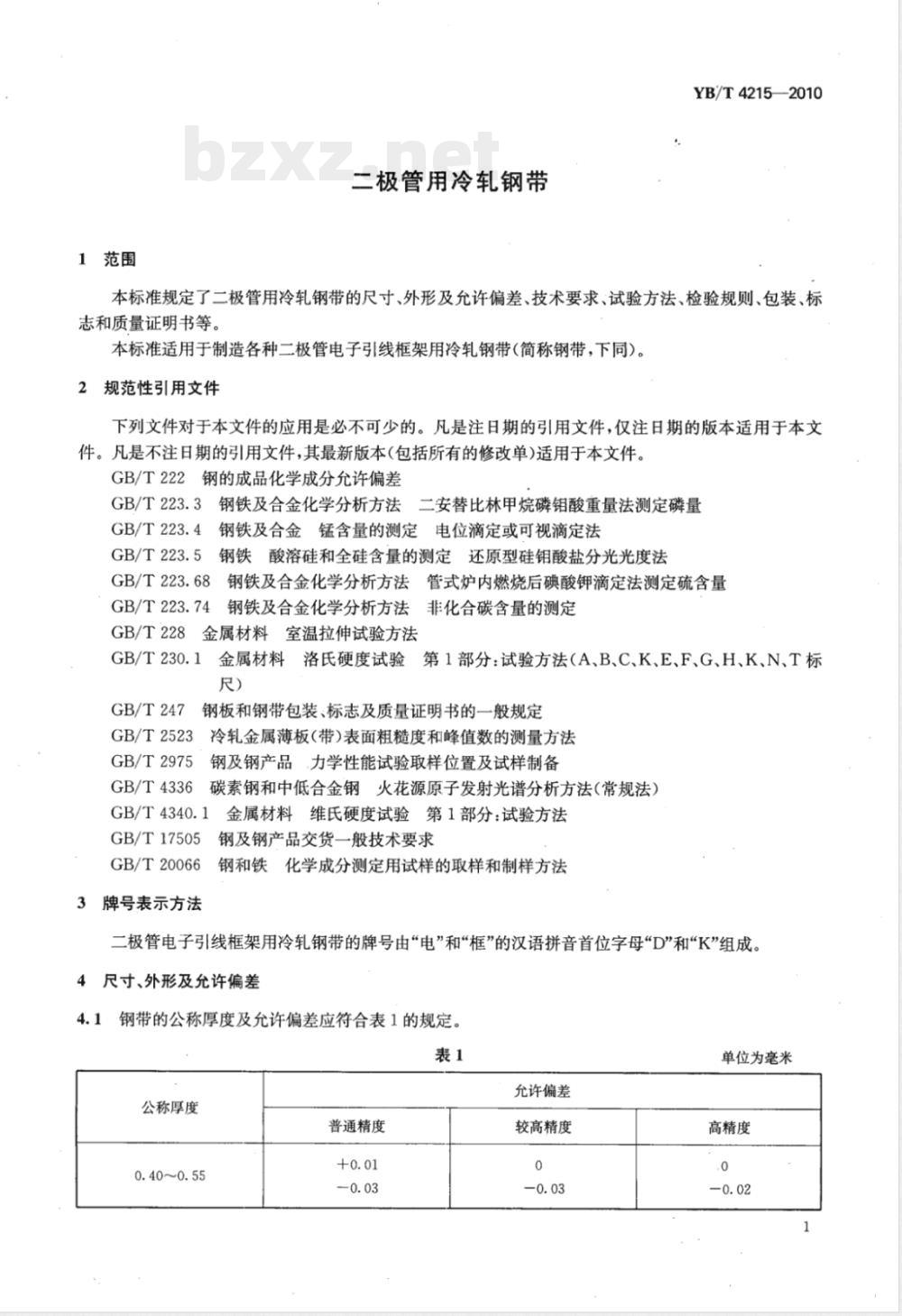

本标准规定了二极管用冷轧钢带的尺寸、外形及允许偏差、技术要求、试验方法、检验规则、包装、标志和质量证明书等。
本标准适用于制造各种二极管电子引线框架用冷轧钢带（简称钢带，下同）。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T222钢的成品化学成分允许偏差GB/T223.3钢铁及合金化学分析方法二安替比林甲烷磷钼酸重量法测定磷量GB/T223.4钅
钢铁及合金锰含量的测定电位滴定或可视滴定法GB/T223.5钢铁酸溶硅和全硅含量的测定还原型硅钼酸盐分光光度法GB/T223.68钢铁及合金化学分析方法管式炉内燃烧后碘酸钾滴定法测定硫含量GB/T 223.74
钢铁及合金化学分析方法非化合碳含量的测定GB/T228金属材料室温拉伸试验方法GB/T230.1金属材料洛氏硬度试验第1部分：试验方法（A、B、C、K、E、F、G、H、K、N、T标尺）
GB/T247
GB/T2523
GB/T2975
GB/T4336
钢板和钢带包装、标志及质量证明书的一般规定冷轧金属薄板(带)表面粗糙度和峰值数的测量方法钢及钢产品力学性能试验取样位置及试样制备碳素钢和中低合金钢火花源原子发射光谱分析方法（常规法）GB/T4340.1
金属材料维氏硬度试验第1部分：试验方法钢及钢产品交货一般技术要求
GB/T175054
GB/T20066
3牌号表示方法
钢和铁化学成分测定用试样的取样和制样方法二极管电子引线框架用冷轧钢带的牌号由“电”和“框”的汉语拼音首位字母“D”和“K”组成。4尺寸、外形及允许偏差
钢带的公称厚度及允许偏差应符合表1的规定。4.1
公称厚度
普通精度
0.40~0.55
允许偏差
较高精度
单位为毫米
高精度
YB/T4215—2010

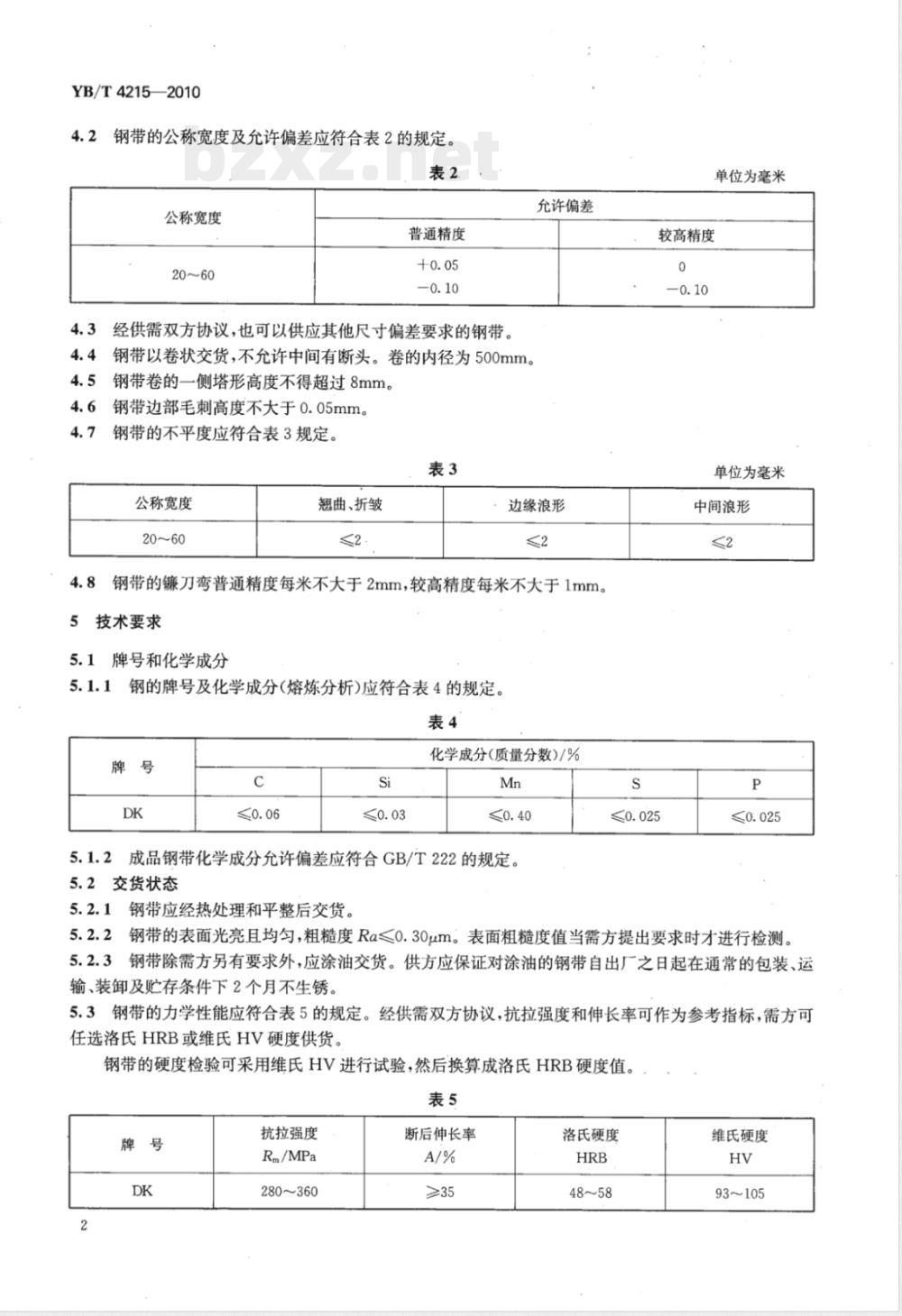

钢带的公称宽度及允许偏差应符合表2的规定。4.2
公称宽度
普通精度
经供需双方协议，也可以供应其他尺寸偏差要求的钢带。钢带以卷状交货，不允许中间有断头。卷的内径为500mm。钢带卷的一侧塔形高度不得超过8mm。钢带边部毛刺高度不大于0.05mm。钢带的不平度应符合表3规定。
公称宽度bzxZ.net
翘曲、折皱
允许偏差
边缘浪形
钢带的镰刀弯普通精度每米不大于2mm，较高精度每米不大于1mm。5技术要求
5.1牌号和化学成分
钢的牌号及化学成分(熔炼分析)应符合表4的规定。表4
化学成分(质量分数)/%
5.1.2成品钢带化学成分允许偏差应符合GB/T222的规定。5.2交货状态
5.2.1钢带应经热处理和平整后交货。s
单位为毫米
较高精度
单位为毫米
中间浪形
5.2.2钢带的表面光亮且均匀，粗糙度Ra≤0.30μm。表面粗糙度值当需方提出要求时才进行检测。5.2.3钢带除需方另有要求外，应涂油交货。供方应保证对涂油的钢带自出厂之日起在通常的包装、运输、装卸及贮存条件下2个月不生锈5.3钢带的力学性能应符合表5的规定。经供需双方协议，抗拉强度和伸长率可作为参考指标，需方可任选洛氏HRB或维氏HV硬度供货。钢带的硬度检验可采用维氏HV进行试验，然后换算成洛氏HRB硬度值。表5
抗拉强度
Rm/MPa
280~360
断后伸长率
洛氏硬度
维氏硬度
93~105
5.4表面质量

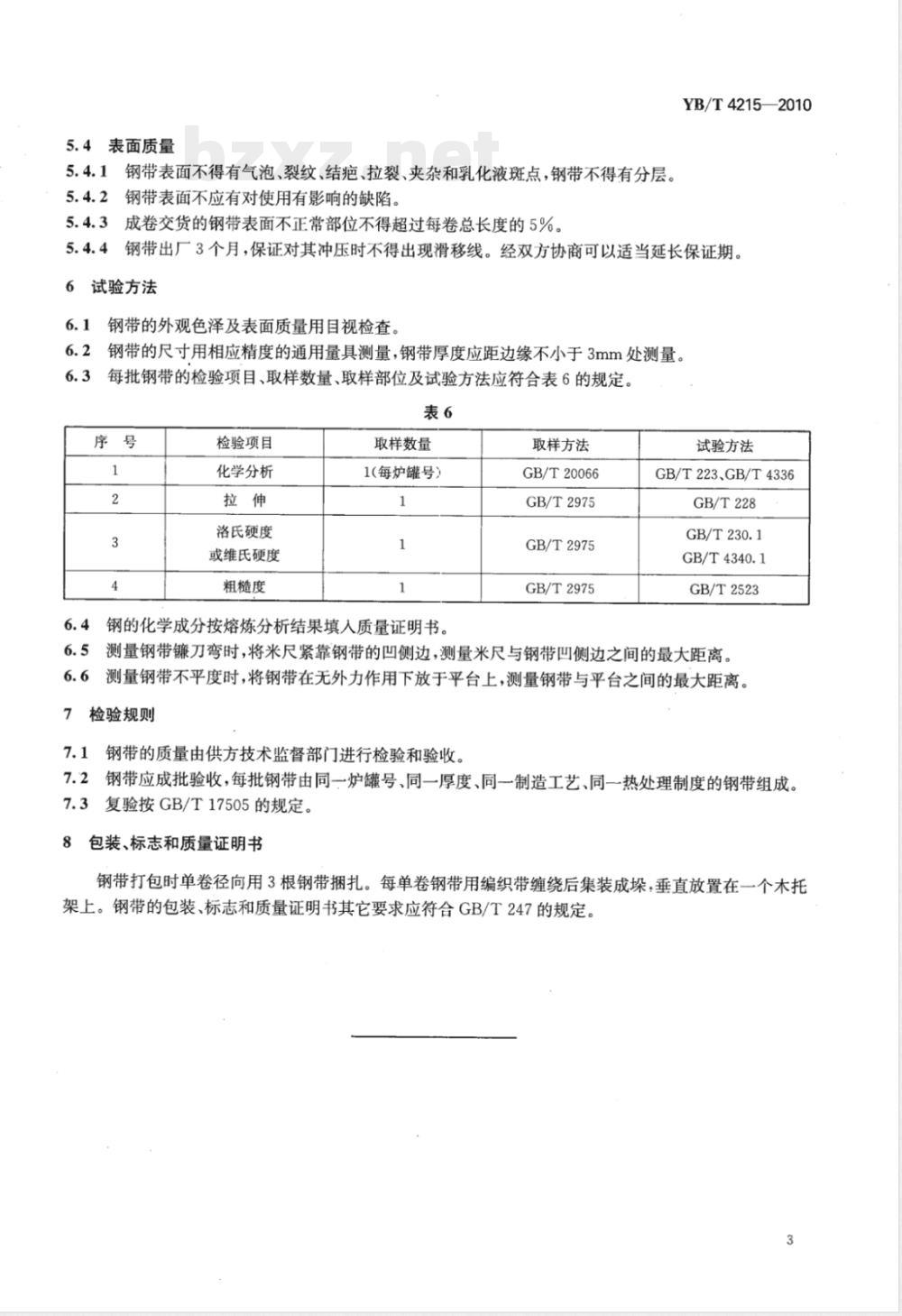

5.4.1钢带表面不得有气泡、裂纹、结疤、拉裂、夹杂和乳化液斑点，钢带不得有分层。5.4.2钢带表面不应有对使用有影响的缺陷。5.4.3成卷交货的钢带表面不正常部位不得超过每卷总长度的5%。YB/T4215—2010
5.4.4钢带出厂3个月，保证对其冲压时不得出现滑移线。经双方协商可以适当延长保证期。6试验方法
钢带的外观色泽及表面质量用目视检查。钢带的尺寸用相应精度的通用量具测量，钢带厚度应距边缘不小于3mm处测量。每批钢带的检验项目、取样数量、取样部位及试验方法应符合表6的规定。表6
检验项目
化学分析
洛氏硬度
或维氏硬度
粗糙度
取样数量
1(每炉罐号）
钢的化学成分按熔炼分析结果填入质量证明书。6.44
取样方法
GB/T20066
GB/T2975
GB/T2975
GB/T2975
试验方法
GB/T 223,GB/T 4336
GB/T228
GB/T230.1
GB/T4340.1
GB/T2523
测量钢带镰刀弯时，将米尺紧靠钢带的凹侧边，测量米尺与钢带凹侧边之间的最大距离。测量钢带不平度时，将钢带在无外力作用下放于平台上，测量钢带与平台之间的最大距离。检验规则
7.1钢带的质量由供方技术监督部门进行检验和验收。7.2钢带应成批验收，每批钢带由同一炉罐号、同一厚度、同一制造工艺、同一热处理制度的钢带组成。7.3复验按GB/T17505的规定。
包装、标志和质量证明书
钢带打包时单卷径向用3根钢带捆扎。每单卷钢带用编织带缠绕后集装成垛，垂直放置在一个木托架上。钢带的包装、标志和质量证明书其它要求应符合GB/T247的规定。3
中华人民共和国黑色冶金
行业标准
二极管用冷轧钢带
YB/T4215—2010
冶金工业出版社出版发行
北京北河沿大街嵩祝院北巷39号邮政编码：100009
北京兴华印刷厂印刷
各地新华书店经销
开本880×12301/16印张0.5字数12千字2011年2月第一版2011年2月第一次印刷*
定价：10.00元
统一书号：155024·317
