【其他行业标准】 防静电地板用冷轧钢带

ICS 77.140.50
中华人民共和国黑色冶金行业标准YB/T4244—2011
防静电地板用冷轧钢带
Cold-rolled steel strips for floors of electrostatic prevention2011-12-20 发布
中华人民共和国工业和信息化部2012-07-01实施

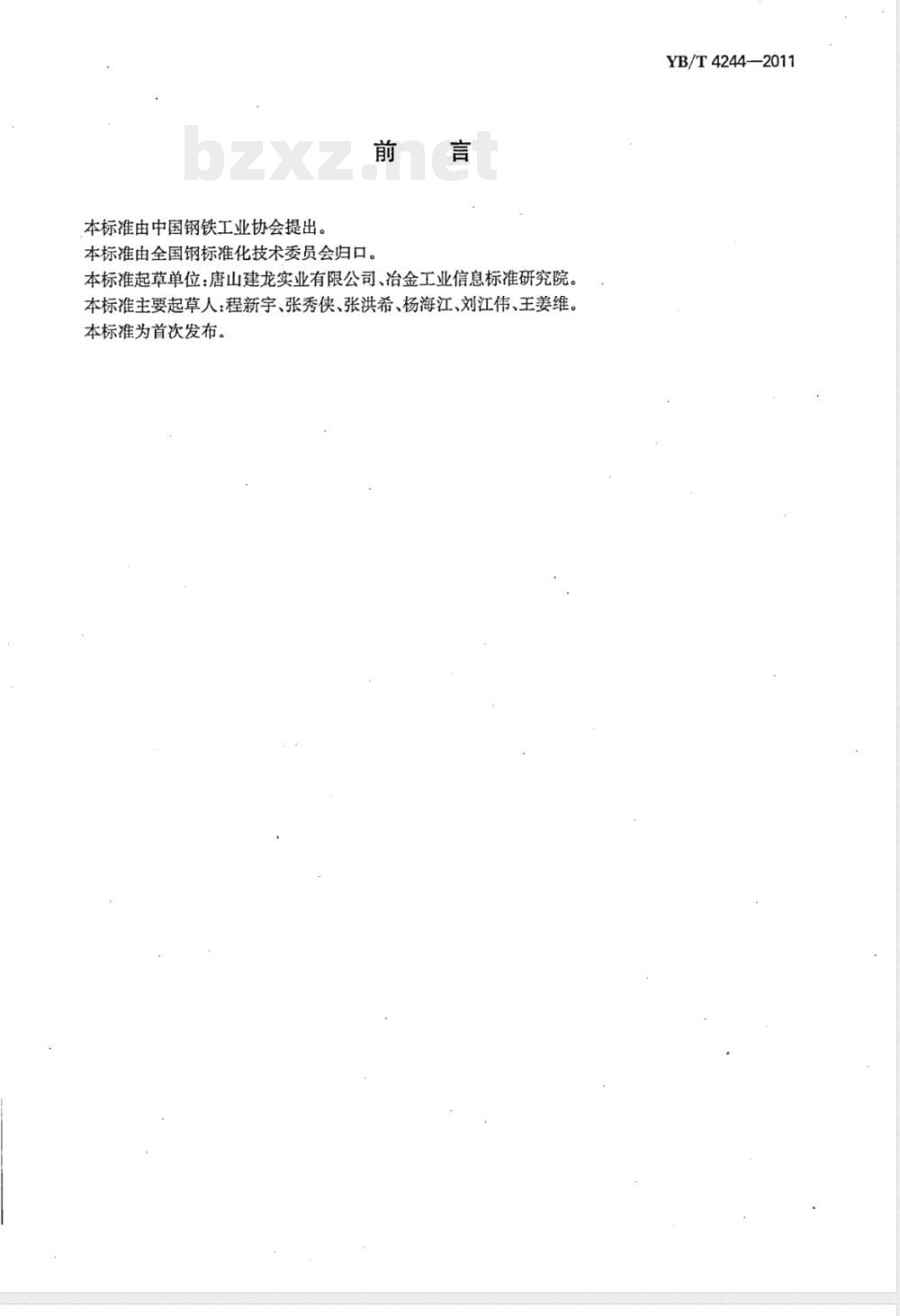

本标准由中国钢铁工业协会提出。前言
本标准由全国钢标准化技术委员会归口。本标准起草单位：唐山建龙实业有限公司、冶金工业信息标准研究院。本标准主要起草人：程新宇、张秀侠、张洪希、杨海江、刘江伟、王姜维。本标准为首次发布。
YB/T4244—2011

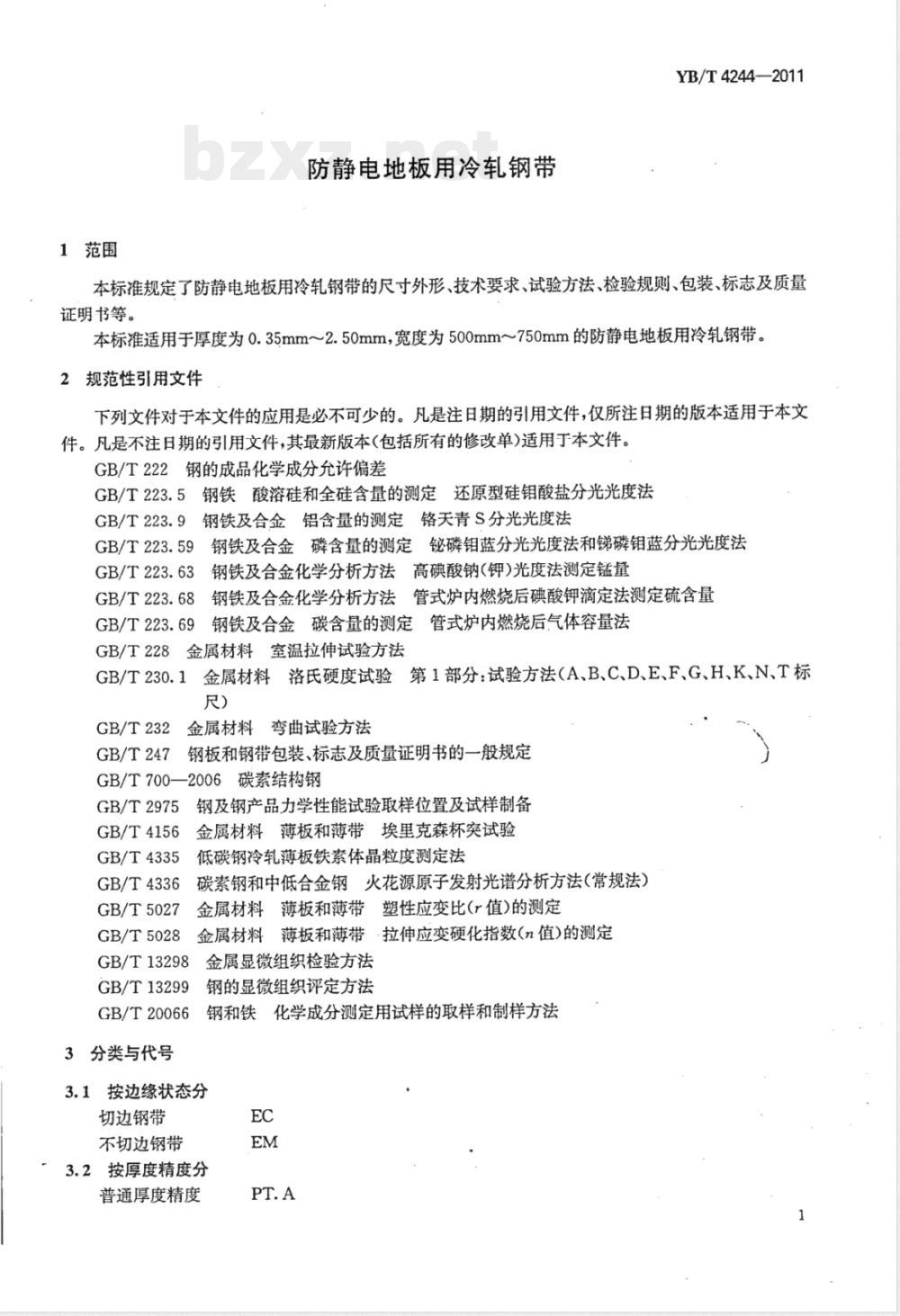

1范围
防静电地板用冷轧钢带
YB/T4244—2011
本标准规定了防静电地板用冷轧钢带的尺寸外形、技术要求、试验方法、检验规则、包装、标志及质量证明书等。
本标准适用于厚度为0.35mm~2.50mm，宽度为500mm~750mm的防静电地板用冷轧钢带。2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅所注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本(包括所有的修改单)适用于本文件。GB/T222钢的成品化学成分允许偏差GB/T223.5钢铁酸溶硅和全硅含量的测定还原型硅钼酸盐分光光度法GB/T223.9钢铁及合金铝含量的测定铬天青S分光光度法GB/T223.59钢铁及合金磷含量的测定铋磷钼蓝分光光度法和锑磷钼蓝分光光度法钢铁及合金化学分析方法高碘酸钠(钾)光度法测定锰量GB/T223.634
GB/T223.68钢铁及合金化学分析方法管式炉内燃烧后碘酸钾滴定法测定硫含量钢铁及合金碳含量的测定管式炉内燃烧后气体容量法GB/T223.69
GB/T228金属材料室温拉伸试验方法金属材料洛氏硬度试验第1部分：试验方法（A、B、C、D、E、F、G、H、K、N、T标GB/T230.1
GB/T232金属材料弯曲试验方法
GB/T247
钢板和钢带包装、标志及质量证明书的一般规定碳素结构钢
GB/T700—2006
GB/T2975
GB/T4156
GB/T4335
GB/T4336
GB/T5027
GB/T5028
钢及钢产品力学性能试验取样位置及试样制备金属材料薄板和薄带埃里克森杯突试验低碳钢冷轧薄板铁素体晶粒度测定法碳素钢和中低合金钢火花源原子发射光谱分析方法（常规法）金属材料薄板和薄带塑性应变比(r值)的测定金属材料薄板和薄带·拉伸应变硬化指数(n值)的测定：金属显微组织检验方法
GB/T13298
GB/T13299
钢的显微组织评定方法
GB/T20066钢和铁化学成分测定用试样的取样和制样方法3分类与代号
3.1按边缘状态分
切边钢带
不切边钢带
3.2按厚度精度分
普通厚度精度
YB/T 4244—2011

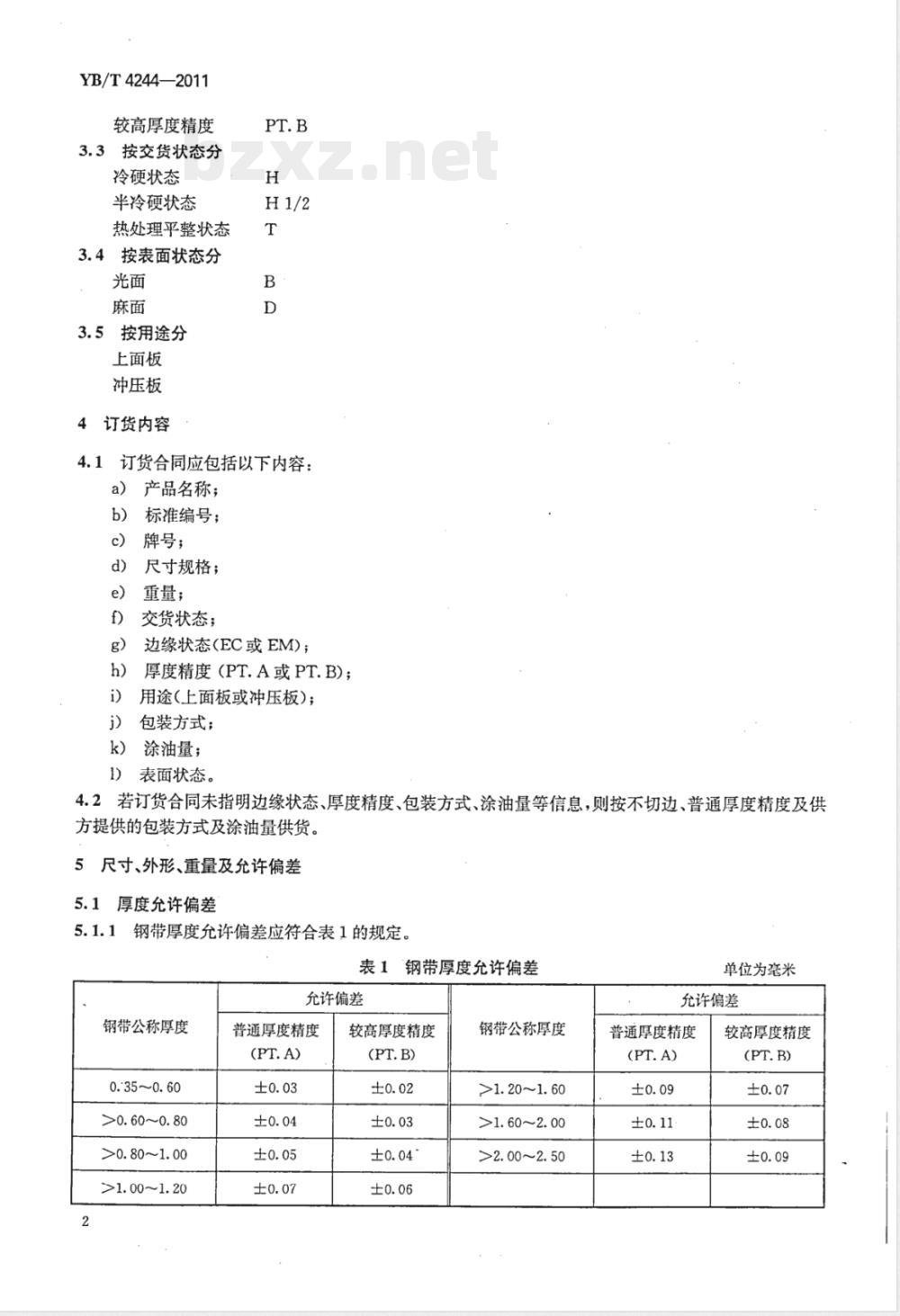

较高厚度精度
3.3按交货状态分
冷硬状态
半冷硬状态
热处理平整状态
3.4按表面状态分
3.5按用途分
上面板
冲压板
4订货内容
4.1订货合同应包括以下内容：
a）产品名称；
标准编号；
牌号；
尺寸规格；
重量；
交货状态；
边缘状态(EC或EM)；
厚度精度（PT.A或PT.B)；
用途（上面板或冲压板）；
包装方式；
k）涂油量；
1）表面状态。
4.2若订货合同未指明边缘状态、厚度精度、包装方式、涂油量等信息，则按不切边、普通厚度精度及供方提供的包装方式及涂油量供货。5尺寸、外形、重量及允许偏差
5.1厚度允许偏差
5.1.1钢带厚度允许偏差应符合表1的规定。表1钢带厚度允许偏差
允许偏差
钢带公称厚度
0.:35~0.60
>0. 60~0.80
>0.80~1.00
>1. 00~1. 20
普通厚度精度
较高厚度精度
钢带公称厚度
>1.20~1.60
>1.60~2.00
>2.00~2.50
单位为毫米
允许偏差
普通厚度精度
较高厚度精度
YB/T4244-2011

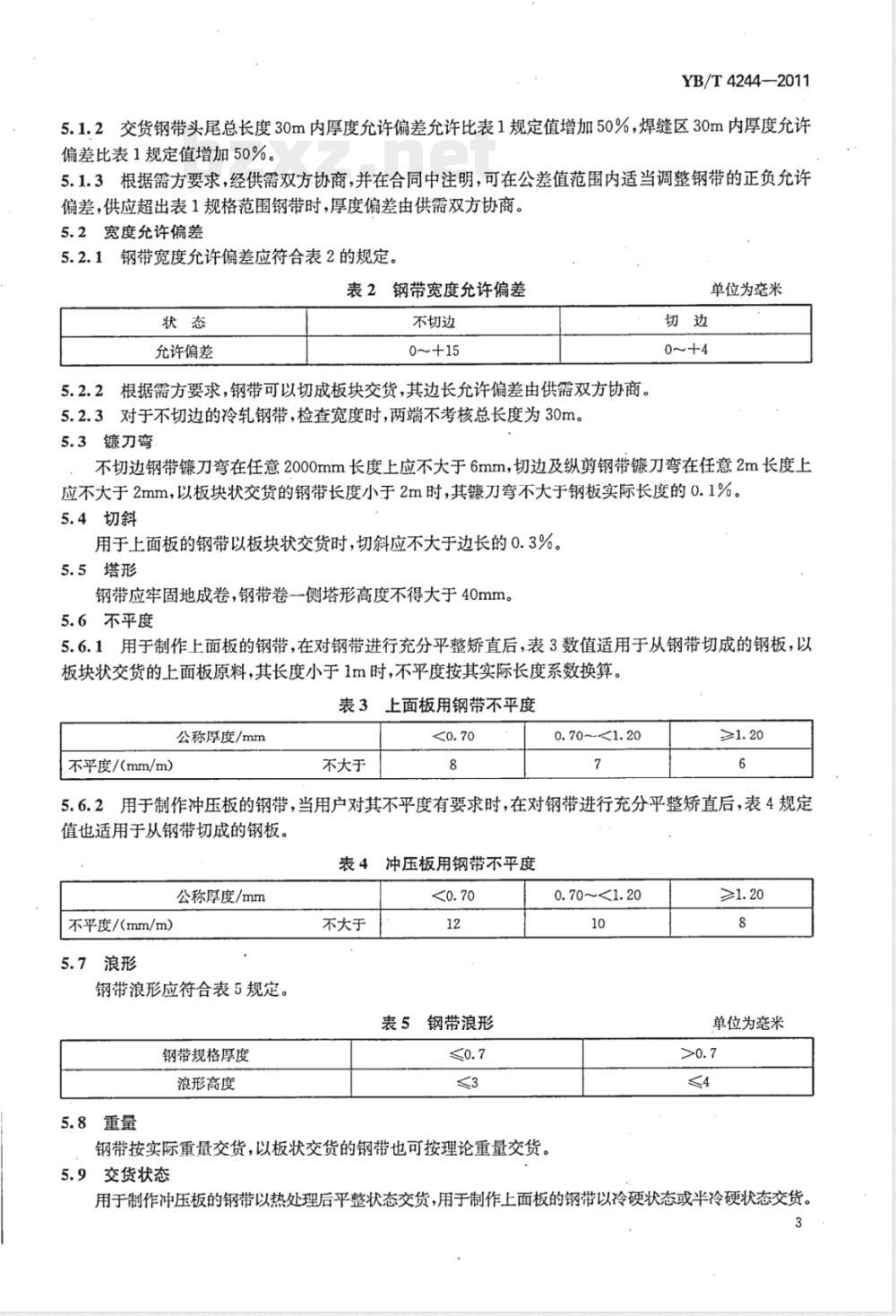

5.1.2交货钢带头尾总长度30m内厚度允许偏差允许比表1规定值增加50%，焊缝区30m内厚度允许偏差比表1规定值增加50%。
5.1.3根据需方要求，经供需双方协商，并在合同中注明，可在公差值范围内适当调整钢带的正负允许偏差，供应超出表1规格范围钢带时，厚度偏差由供需双方协商。5.2宽度允许偏差
5.2.1钢带宽度允许偏差应符合表2的规定。表2钢带宽度允许偏差
允许偏差
不切边
5.2.2根据需方要求，钢带可以切成板块交货，其边长允许偏差由供需双方协商。5.2.3对于不切边的冷轧钢带，检查宽度时，两端不考核总长度为30m。5.3镰刀弯
单位为毫米
不切边钢带镰刀弯在任意2000mm长度上应不大于6mm，切边及纵剪钢带镰刀弯在任意2m长度上应不大于2mm，以板块状交货的钢带长度小于2m时，其镰刀弯不大于钢板实际长度的0.1%。5.4切斜
用于上面板的钢带以板块状交货时，切斜应不大于边长的0.3%。5.5塔形
钢带应牢固地成卷，钢带卷一侧塔形高度不得大于40mm。5.6不平度
5.6.1用于制作上面板的钢带，在对钢带进行充分平整矫直后，表3数值适用于从钢带切成的钢板，以板块状交货的上面板原料，其长度小于1m时，不平度按其实际长度系数换算。表3上面板用钢带不平度
公称厚度/mm
不平度/（mm/m）
不大于
0.70~<1.20
5.6.2用于制作冲压板的钢带，当用户对其不平度有要求时，在对钢带进行充分平整矫直后，表4规定值也适用于从钢带切成的钢板。表4冲压板用钢带不平度
公称厚度/mm
不平度/(mm/m）
5.7浪形
钢带浪形应符合表5规定。
钢带规格厚度
浪形高度
5.8重量
不大于
表5钢带浪形
钢带按实际重量交货，以板状交货的钢带也可按理论重量交货。5.9交货状态
0. 70～~<1.20
≥>1. 20
单位为毫米
用于制作冲压板的钢带以热处理后平整状态交货，用于制作上面板的钢带以冷硬状态或半冷硬状态交货。YB/T4244—2011
6技术要求
6.1牌号和化学成分
制作上面板钢带牌号采用Q195，制作冲压板钢带牌号由“防静电地板”关键字的汉语拼音第一个字母“FJB”表示，数字代表冲压级别。Q195冷轧钢带成分（熔炼分析)符合GB/T700有关规定，其余钢带牌号及其化学成分（熔炼分析）符合表6规定，成品化学成分允许偏差符合GB/T222有关规定。表6钢带化学成分（熔炼分析）
6.2力学性能免费标准下载网bzxz
成分/%
以热处理后平整状态交货的冷轧钢带拉伸试验取横向试样，力学性能符合表7规定。6.2.1
公称厚度
>0. 5~0. 7
>0. 5～0. 7
规定塑性延伸强度Rpo.2
≤230
≤220
钢带力学性能
抗拉强度Rm
270~360
260~350
断后伸长率Asomm/%
L。=80mm，b=20mm，不小于
注：厚度不大于0.7mm的钢带，其规定塑性延伸强度允许比表中规定数值高20MPa，6.2.2根据需方要求并在合同中注明，可提供制作上面板Q195钢带力学性能实际检验数据，但不作为交货条件。
6.2.3用于制作冲压板的钢带保证制造后6'个月内冲压时不产生滑移线。6.3冷弯试验
用于制作上面板的半冷硬钢带应做180°冷弯试验，试验取横向试样，弯心直径da，试样宽度6=20mm，弯曲面的外面和侧面不得有目视可见的裂纹、断裂或分层。6.4·n值、r值
根据需方要求，经供需双方协商，并在合同中注明，供方可提供制作冲压板钢带的n值、r值实际检验结果，其数值可参考表8，但不作为判定合格的依据。表8钢带n值、值
ngo值
(b。=20mm,L。=80mm)
rgo值
(b。=20mm,L。=80mm)
6.5杯突试验
YB/T4244—2011
根据需方要求，经供需双方协商，并在合同中注明，供方可提供制作冲压板钢带的杯突试验实际检验结果，其数值可参考表9，但不作为判定合格的依据。表９钢带杯突试验
公称厚度
6.6硬度
冲压深度不小于
公称厚度
单位为毫米
冲压深度不小于
用于制作上面板的Q195半冷硬钢带硬度为HRB50～62，根据需方要求，供方可提供冷硬状态钢带硬度实际检验数据，仅供参考。6.7金相组织
6.7.1FJB1及FJB2牌号的钢带晶粒度应不小于6级或以薄饼形晶粒交货，允许有两个相临级别的混合晶粒，钢带的游离渗碳体应不大于2级。6.7.2供方在保证晶粒度、游离渗碳体符合要求的情况下可不检，根据需方要求并在合同中注明，可提供实际检验结果。
6.8表面质量
6.8.1钢带表面不得有结疤、裂纹、拉裂、夹杂、氧化铁皮、铁锈和分层，不允许有蓝氧化色及酸洗后的浅黄色薄膜。允许有深度或高度不大于厚度公差之半的凹面、凸块、划痕、压痕、振痕和麻点等局部缺陷，但不能影响成型及涂、镀。
切边钢带边缘允许有深度不大于钢带宽度允许公差之半的切割不齐及不大于厚度允许公差的毛6.8.2
6.8.3不切边钢带边缘允许有深度不大于5mm的裂边，且其有效宽度应保证钢带相应规格最小值。6.8.4整卷钢带允许带缺陷交货，缺陷部分不超过每卷钢带总长度的6%。试验方法与检验规则
7.1每批钢带的检验项目、取样数量、取样及试验方法应符合表10的规定。5
YB/T4244—2011
表10钢带检验项目、取样数量、取样及试验方法检验项目
化学成分(熔炼分析)
表面质量
晶粒度
游离渗碳体
取样数量
：1(炉)
取样方法
GB/T20066
GB/T2975
GB/T2975
GB/T2975
GB/T2975
GB/T230.1
GB/T4156
GB/T4335
GB/T13298
试验方法
GB/T4336(GB/T223)
GB/T228
GB/T5027
GB/T5028
GB/T232
GB/T230.1
GB/T4156
常用量具
GB/T4335
GB/T13299
钢带应按批验收，每批应由同一牌号、同一规格、同一热处理制度的钢带组成7.2
7.3钢带的厚度、宽度检查部位距钢带两端的距离：不小于3m，以保证测量的精确性为准。7.4测量钢带厚度时，切边钢带测量点在距离剪切边不小于25mm处，不切边钢带测量点在距离轧制边不小于40mm处，以保证测量的精确性为准。包装、标志、质量证明书、运输及贮存8
钢带包装、标志、质量证明书、运输及贮存符合GB/T247有关规定。中华人民共和国黑色冶金
行业标准
防静电地板用冷轧钢带
YB/T4244--2011
冶金工业出版社出版发行
北京北河沿大街嵩祝院北巷39号邮政编码：100009
三河市双峰印刷装订有限公司印剧各地新华书店经销
开本880×1230
2012年3月第一版
印张0.75
字数18千字
2012年3月第一次印刷
统一书号：155024·370
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
