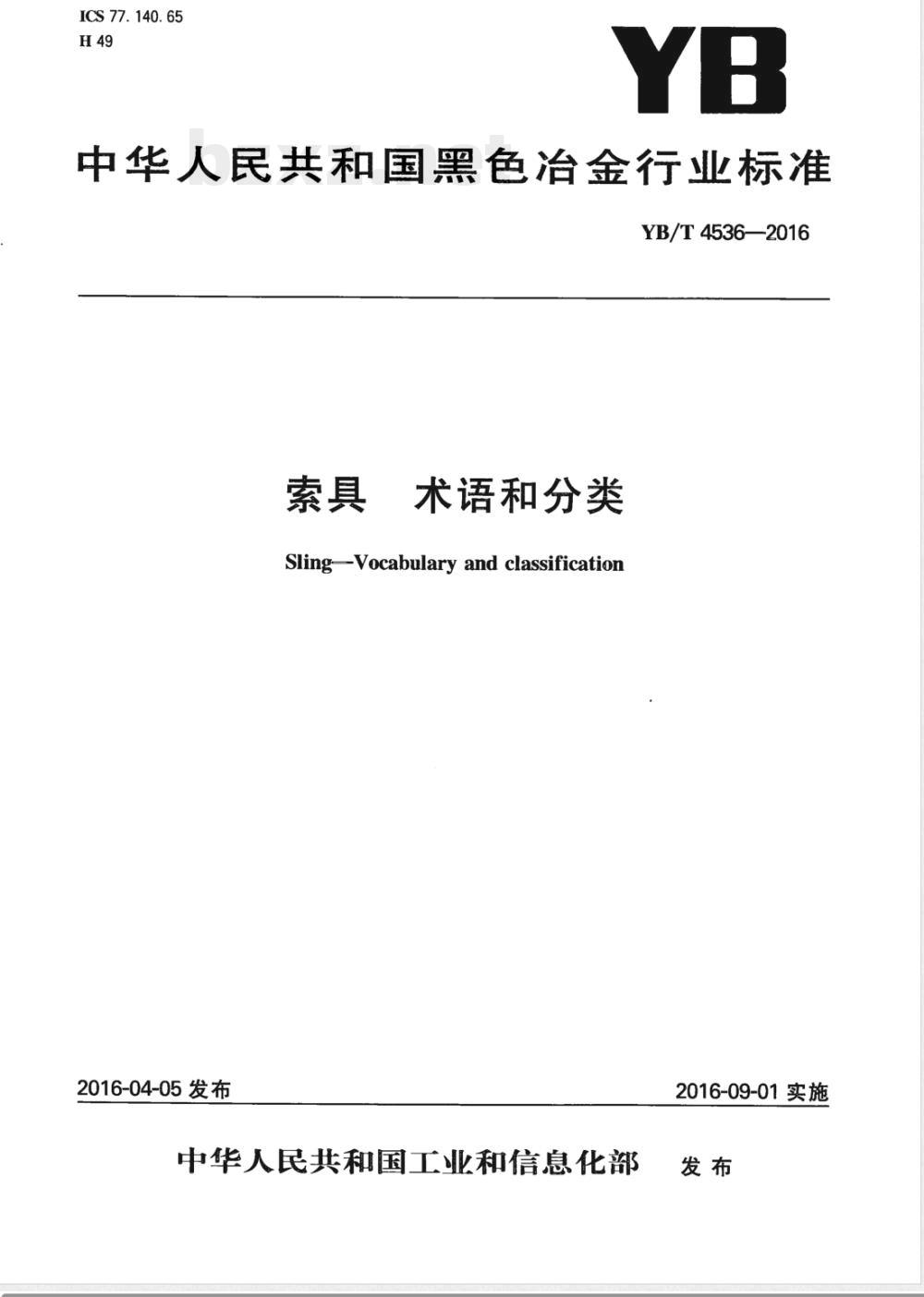

ICS 77.140.65
中华人民共和国黑色冶金行业标准YB/T4536—2016
术语和分类
Sling-Vocabulary and classification2016-04-05发布
中华人民共和国工业和信息化部2016-09-01实施
本标准按照GB/T1.1—2009给出的规则起草。本标准由中国钢铁工业协会提出。本标准由全国钢标准化技术委员会(SAC/TC183)归口。YB/T4536—2016
本标准起草单位：建峰索具有限公司、昆山东岸海洋工程有限公司、广东坚朗五金制品股份有限公司、冶治金工业信息标准研究院。本标准主要起草人：崔志强、林柱英、李勇、张冬梅、刘建春、王玲君、任翠英，1范围

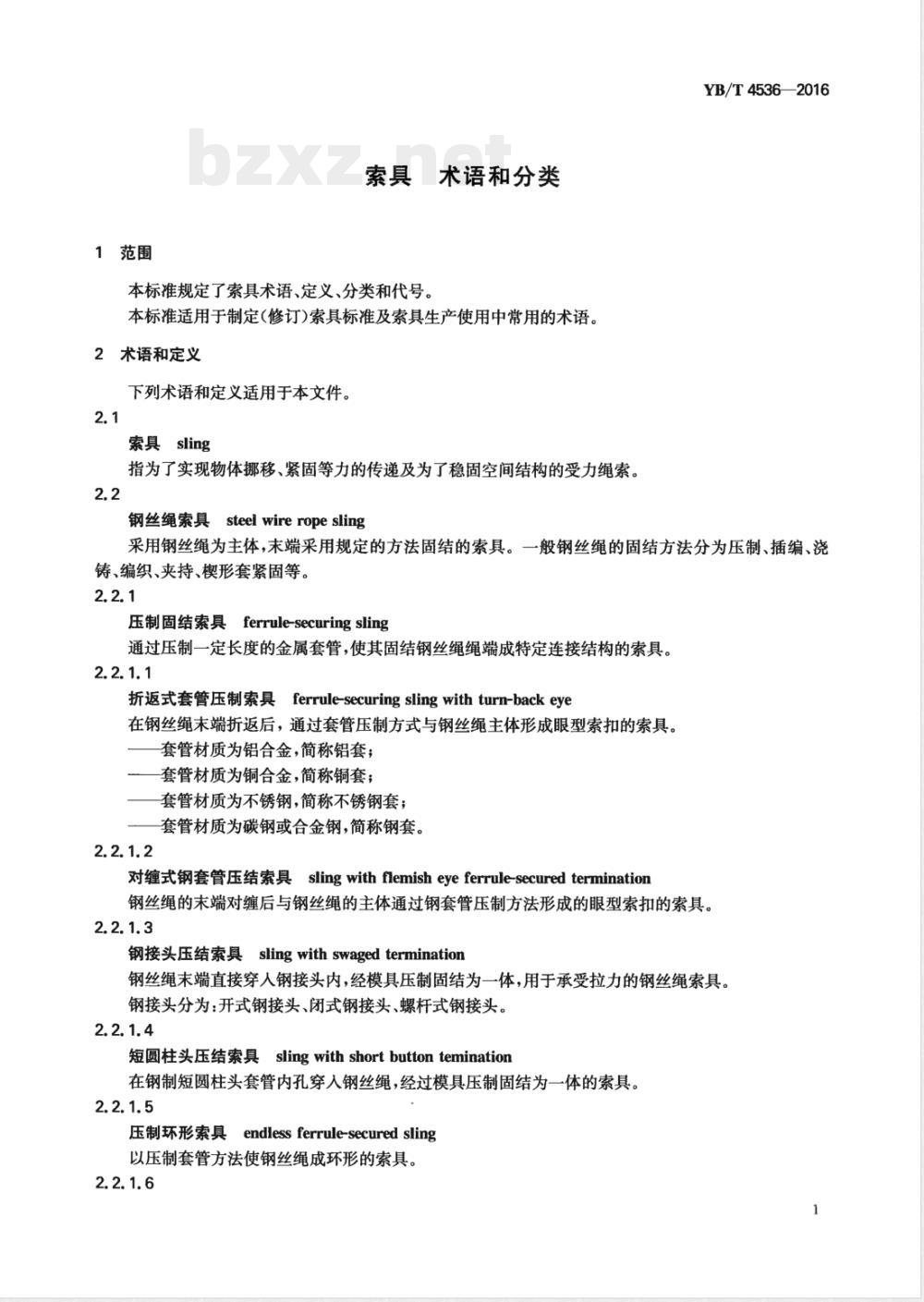

索具术语和分类
本标准规定了索具术语、定义、分类和代号，本标准适用于制定（修订)索具标准及索具生产使用中常用的术语。2术语和定义
下列术语和定义适用于本文件。2.1
索具sling
指为了实现物体挪移、紧固等力的传递及为了稳固空间结构的受力绳索。2.2
钢丝绳索具steelwireropeslingYB/T4536—2016
采用钢丝绳为主体，末端采用规定的方法固结的索具。一般钢丝绳的固结方法分为压制、插编、浇铸、编织、夹持、楔形套紧固等。2.2.1
压制固结索具ferrule-securing sling通过压制一定长度的金属套管，使其固结钢丝绳绳端成特定连接结构的索具。2.2.1.1
折返式套管压制索具ferrule-securingslingwithturn-backeye在钢丝绳末端折返后，通过套管压制方式与钢丝绳主体形成眼型索扣的索具。套管材质为铝合金，简称铝套；套管材质为铜合金，简称铜套；套管材质为不锈钢，简称不锈钢套；套管材质为碳钢或合金钢，简称钢套。2.2.1.2
对缠式钢套管压结索具slingwithflemisheyeferrule-securedtermination钢丝绳的末端对缠后与钢丝绳的主体通过钢套管压制方法形成的眼型索扣的索具。2.2.1.3
钢接头压结索具slingwithswagedtermination钢丝绳末端直接穿人钢接头内，经模具压制固结为一体，用于承受拉力的钢丝绳索具。钢接头分为：开式钢接头、闭式钢接头、螺杆式钢接头。2.2.1.4
短圆柱头压结索具slingwithshortbuttontemination在钢制短圆柱头套管内孔穿入钢丝绳，经过模具压制固结为一体的索具。2.2.1.5
压制环形索具endless ferrule-secured sling以压制套管方法使钢丝绳成环形的索具。2.2.1.6
YB/T45362016

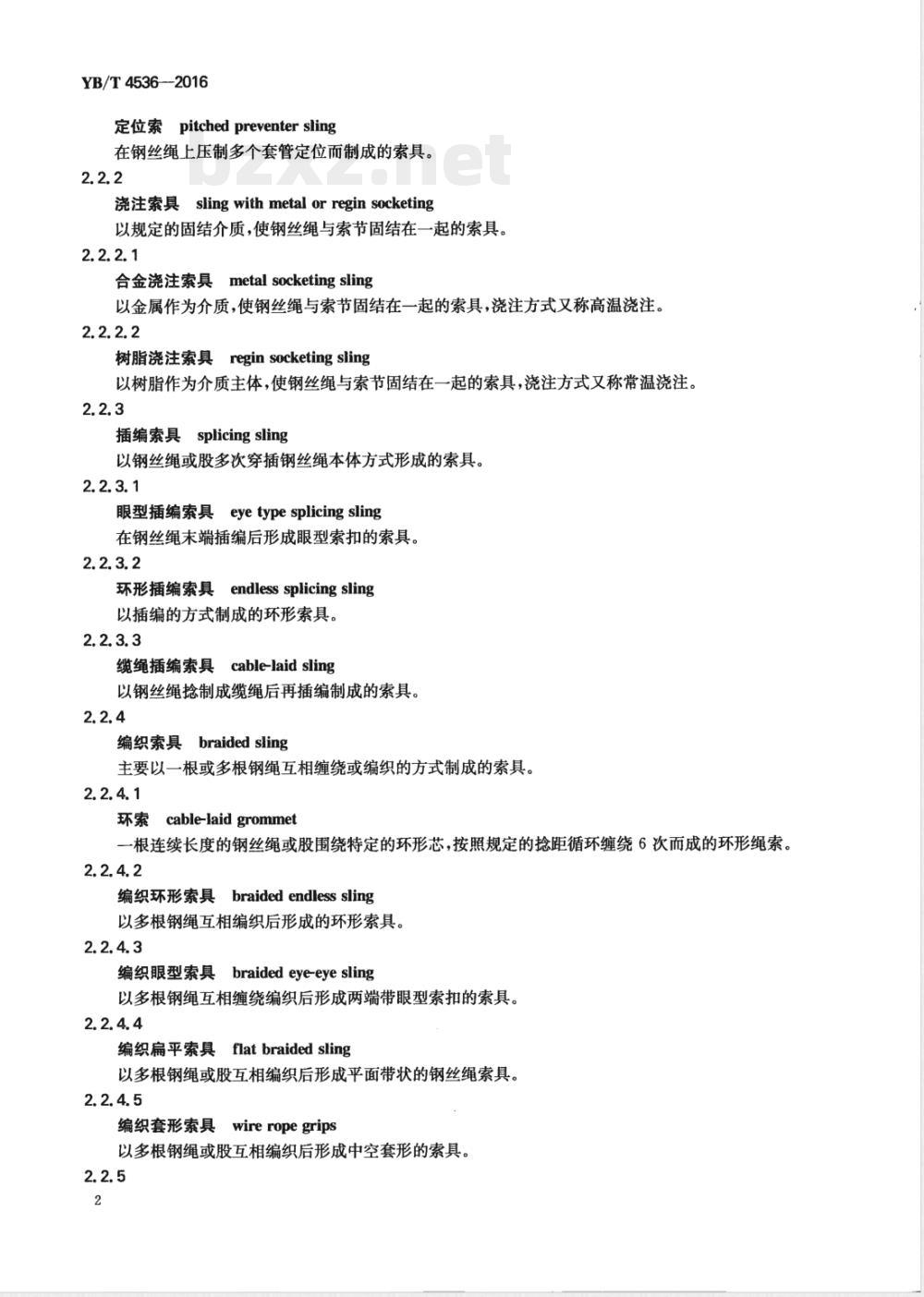

定位索pitchedpreventer sling在钢丝绳上压制多个套管定位而制成的索具。2.2.2
浇注索具slingwithmetalorreginsocketing以规定的固结介质，使钢丝绳与索节固结在一起的索具。2.2.2.1
metalsocketingsling
合金浇注索具
以金属作为介质，使钢丝绳与索节固结在一起的索具，浇注方式又称高温浇注。2.2.2.2
具reginsocketingsling
树脂浇注索具
以树脂作为介质主体，使钢丝绳与索节固结在一起的索具，浇注方式又称常温浇注。2.2.3
插编索具splicing sling
以钢丝绳或股多次穿插钢丝绳本体方式形成的索具。2.2.3.1
眼型插编索具eyetypesplicingsling在钢丝绳末端插编后形成眼型索扣的索具。2.2.3.2
环形插编索具endlesssplicingsling以插编的方式制成的环形索具。2.2.3.3
缆绳插编索具cable-laid sling以钢丝绳捻制成缆绳后再插编制成的索具。2.2.4
编织索具braided sling
主要以一根或多根钢绳互相缠绕或编织的方式制成的索具。2.2.4.1
环索cable-laidgrommet
一根连续长度的钢丝绳或股围绕特定的环形芯，按照规定的捻距循环缠绕6次而成的环形绳索。2.2.4.2
编织环形索具braided endless sling以多根钢绳互相编织后形成的环形索具。2.2.4.3
编织眼型索具braided eye-eye sling以多根钢绳互相缠绕编织后形成两端带眼型索扣的索具。2.2.4.4
编织扁平索具flatbraided sling以多根钢绳或股互相编织后形成平面带状的钢丝绳索具。2.2.4.5
编织套形索具wireropegrips
以多根钢绳或股互相编织后形成中空套形的索具。2.2.5

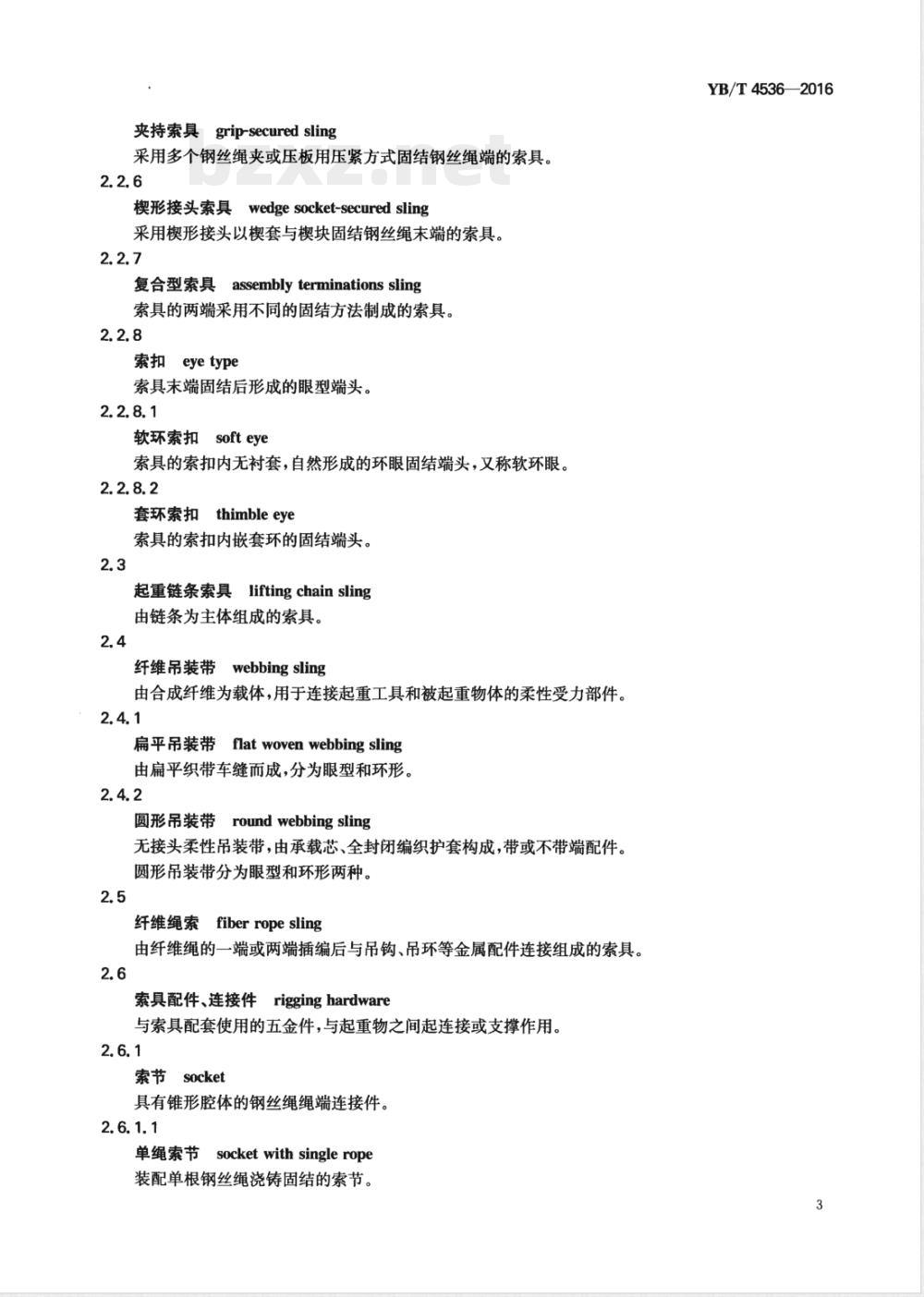

夹持索具grip-secured sling
采用多个钢丝绳夹或压板用压紧方式固结钢丝绳端的索具。2.2.6
形接头索具wedge socket-secured sling采用楔形接头以楔套与楔块固结钢丝绳末端的索具。2.2.7
复合型索具assemblyterminations sling索具的两端采用不同的固结方法制成的索具。2.2.8
索扣eyetype
索具末端固结后形成的眼型端头。2.2.8.1
软环索扣softeye
索具的索扣内无衬套，自然形成的环眼固结端头，又称软环眼。2.2.8.2
套环索扣thimbleeye
索具的索扣内嵌套环的固结端头。2.3
起重链条索具liftingchainsling由链条为主体组成的索具。
纤维吊装带webbingsling
由合成纤维为载体，用于连接起重工具和被起重物体的柔性受力部件。2.4.1
扁平吊装带flatwovenwebbingsling由扁平织带车缝而成，分为眼型和环形。2.4.2
圆形吊装带round webbingsling无接头柔性吊装带，由承载芯、全封闭编织护套构成，带或不带端配件。圆形吊装带分为眼型和环形两种。2.5
纤维绳索fiberropesling
由纤维绳的一端或两端插编后与吊钩、吊环等金属配件连接组成的索具。2.6
索具配件、连接件rigginghardware与索具配套使用的五金件，与起重物之间起连接或支撑作用。2.6.1
索节Socket
具有锥形腔体的钢丝绳绳端连接件。2.6.1.1
单绳索节socketwith single rope装配单根钢丝绳浇铸固结的索节。YB/T4536—2016
YB/T4536—2016
绳排索节socket with arranging rope具有装配两根及以上钢丝绳成排式浇铸的绳端连接件。2.6.1.3
开式索节
opensocket
端头连接为销轴式的索节。
闭式索节closed socket
端头自然封闭，封闭处为扁平状的索节。2.6.1.5
梨形索节
pearsocket
端头自然封闭，封闭处为圆柱状的索节。2.6.2
楔形接头cuneiformconnector
内部呈楔形，夹持钢丝绳绳端使之固定、紧固或连接的部件。2.6.3
钢丝绳夹wireropeclip
由U形螺栓、夹座和螺母组成，螺母上紧时使钢丝绳绳端两部分压紧在一起，达到固接目的的组件。2.6.4
套环thimble
带有绳槽，钢丝绳或纤维绳末端环绕，以防钢丝绳纤维绳过度弯曲和磨损，并可连接其他构件的心型环状构件。
普通套环normalthimble
套环内部呈眼形，承受载荷较低的套环，又称空心套环。2.6.4.2
重型套环solidthimble
套环内部为实芯，中心可连接索具金属配件的中心孔，承受载荷较高，又称实心套环。2.6.4.3
索具套环slingthimble
套环内部呈眼形，钢绳索具专业用套环。2.6.4.4下载标准就来标准下载网
纤维索套环fiberropeslingthimble套环内部呈眼形，纤维索专业用套环。2.6.4.5
round thimble
圆形套环
套环内部呈圆形的套环。
管式套环pipethimble
绳槽带有开口管，供钢丝绳插人环绕后紧固的套环。2.6.5
chainconnectinglink
链条连接环
由两个外形相似扣体相对销轴连接，用于连接链条的装卸件。2.6.6
索具螺旋扣rigging turnbuckleYB/T4536—2016
由一端或两端带内螺纹的金属构件与外螺纹杆状接头连接所组成的可调节长度的索具连接件。2.6.7
卸扣shackle
由扣体和销轴装配而成的受力构件。2.6.7.1
D形卸扣dee shackle
扣顶呈半圆形(D形)的卸扣。
弓形卸扣bowshackle
扣顶呈大半圆形(弓形)的卸扣。2.6.7.3
纤维吊装带平形卸扣syntheticslingshackle扣顶呈平直形的卸扣。
宽体卸扣widebodyshackle
卸扣本体连接位较宽的卸扣。
tonsberg & mandal shackle
导缆卸扣
用于连接纤维绳索具和钢丝绳索具的卸扣2.6.8
吊钩hook
吊装时借助于其他起重部件悬挂于起升机构的钩形构件。2.6.8.1
eyehook
眼型吊钩
受力连接端为环眼形的吊钩。
旋转眼型吊钩eyeswivelhook
受力连接端为环眼形且可自由旋转的吊钩。2.6.8.3
眼型自锁吊钩eyeself lockinghook受力连接端为眼型，且钩口带自锁装置的吊钩。2.6.8.4
眼型旋转自锁吊钩
eyeswivel self lockinghook
受力连接端为眼型，可自由旋转且钩口带自锁装置的吊钩。2.6.8.5
羊角吊钩clevishook
受力连接端为羊角形的吊钩。
slevis self locking hook
羊角自锁钩
YB/T4536—2016
受力连接端为羊角形且钩口带自锁装置的吊钩。2.6.8.7
眼型抓钩eyegrabhook
受力连接端为环眼，且钩形较窄与链条卡位连接的吊钩。2.6.8.8
羊角抓钩clevisgrabhook
受力连接端为羊角形，且钩形较窄与链条卡位连接的吊钩。2.6.9
吊环masterlink
衔接起重设备吊钩与索具主体的环形连接件。2.6.10
圆形吊环rings
正面横截面为圆形的吊环。
梨形吊环pear shaped link
正面横截面为梨形（上下圆弧半径不相同)的吊环。2.6.12
子母吊环linkassembly
直径较大的吊环并联了一个或数个直径较小的吊环所组成的构件。2.6.13
旋转环swivel link
两个环形配件连接在一起可自由旋转的索具五金件。2.6.13.1
regular swivel link
标准旋转环
两个同形状的环形配件连接在一起的旋转环。2.6.13.2
链条旋转环chainswivel link
个为可连接链条配件的两个不同形状的旋转环。2.6.13.3
开式旋转环jawendswivel link
-端为开式连接配件的旋转环。
吊环螺钉liftingeyebolt
一端为螺纹(可与构件连接)，另一端为环眼的起重五金构件。2.6.15
旋转吊环螺钉swivel liftingeyebolt端为螺纹（可与构件连接），另一端为环眼且可自由旋转的起重五金构件。2.6.16
吊环螺母liftingeyenut
一端为内螺纹(可与螺杆连接)，另一端为环眼的起重五金构件。2.7
参数描述
parameter speficication
与索具表述或标记相关的专业术语的描述。2.7.1
normallength
公称长度
索具的规定长度（含端配件），在承力点之间测量，2.7.2
额定工作载荷Workingload limit(WLL）YB/T4536—2016
索具垂直提升时的最大载荷，也是一般提升作业时单肢索具或组合多肢索具所能承受的最大载荷。2.7.3
最小破断负荷minimumbreakingload(MIBL）索具按规范要求试验，发生破断时应能承受的最小载荷。2.7.4
工作角度workingangle
多肢吊索工作时，单肢吊索与重力垂线的夹角。2.7.5
吊用模式hangingmode
吊运货物时，由相应吊索呈现出的几何位置形状。一般分为：直拉式、钩套式、跨篮式、平行跨篮式。2.7.5.1
单肢索具singlesling
仅用一根吊索来起吊货物的吊索。2.7.5.2
双肢索具two-leg sling
同时用与主环连接的两根单肢索具组合成的吊索。2.7.5.3
多肢索具mult-legsling
同时用与主环连接的两根以上的单肢吊索组合成的吊索。2.7.6
吊用模式系数hangingmodefactor索具不同的使用形式时相应的负荷计算技术参数。2.7.7
安全系数safetyfactor
索具最小破断负荷（MBL)与额定工作负荷(WLL)之比值。2.7.8
效率系数efficiencefactor
钢丝绳索具在拉伸试验时的破断拉力与所选用钢丝绳的最小破断拉力之比值。2.8
检验、试验inspection，test
对索具产品进行相关的检测的过程。2.8.1
拉力试验
tensiletest
索具在单向静拉力作用下，测定索具及伸长率等项目的试验。2.8.2
YB/T4536—2016
验证载荷试验proof loadtest
为验证索具负荷，在规定负荷下进行的拉力试验。2.8.3
破断拉伸试验
breaking load tensile test
索具试样在单向静拉力作用下，测定其破断拉力及拉伸率等项目的试验2.8.4
疲劳试验fatiguetest
索具试样在规定的交变应力作用下，测定其疲劳性能的试验。2.8.5
无损检测
Jnon-destructive inspection
在不影响或损害被检测物体的情况下进行的缺陷检测技术。常规的无损检测方法分为：目视检测（缩写为VT)；超声检测（缩写为UT)；身线检测（缩写为RT)；磁粉检测(缩写为MT)；渗透检验(缩写为PT)。3类别与代号
索具类别及代号
索具代号为SJ，即汉语拼音SuoJu的第一个字母组合，索具类别及代号见表1。表1
索具类别
钢丝绳G
纤维吊装带X
纤维绳索具F
3.2标记方法
3.2.1索具标记方法
加工方式
压制M
插编S
编织B
夹持C
楔形套 X
浇注J
固接方式
固接材料、介质、构件
压制铝套管ML
压制钢套管MG
压制对缠式钢套管MD
压制不锈钢套管MS
压制铜套管MT
压制钢接头MJ
圆形纤维吊装带Y
扁平纤维吊装带F
常温浇注JC
高温浇注JG
索具端头形式代号
普通套环眼B
重型套环眼A
软环眼C
自由端N
开式钢接头或索节K
闭式钢接头或索节B
螺杆式钢接头L
梨形索节 P
环形F
额定工作负荷WLL(t)
规格：直径或宽度(mm)×长度(m)索具端头形式代号
固结方式
索具类别
标记示例
YB/T 4536—2016
示例1：钢绳直径为30mm，公称长度为2.5m，额定负荷为7t，两端为软环的铝套压制索具，标记为：SJ一G一ML一C+C—30X2.5-7;
示例2：钢绳直径为26mm，公称长度为4.5m，额定负荷为5.5t，一端为开式钢接头，另-一端为闭式钢接头的压制索具，标记为：SJ-G-MJ-K+B-26×4.5-5.5；示例3：纤维扁平吊装带索具，两端环眼，公称长度为3m，宽度为50mm，额定工作负荷为3t的索具标记为：SJ一X一FE+E50X3-3
示例4：纤维圆形吊装带索具，环形，公称长度为4.5mm，额定工作负荷为5t，标记为：SJ-X-Y-F-4.5-5；示例5：纤维绳索具，两端软环眼，直径为32mm，长度为4m，额定工作负荷为3t，标记为：SJ-F-S-C+C-32×4—3。
