【其他行业标准】 粉末冶金用还原铁粉

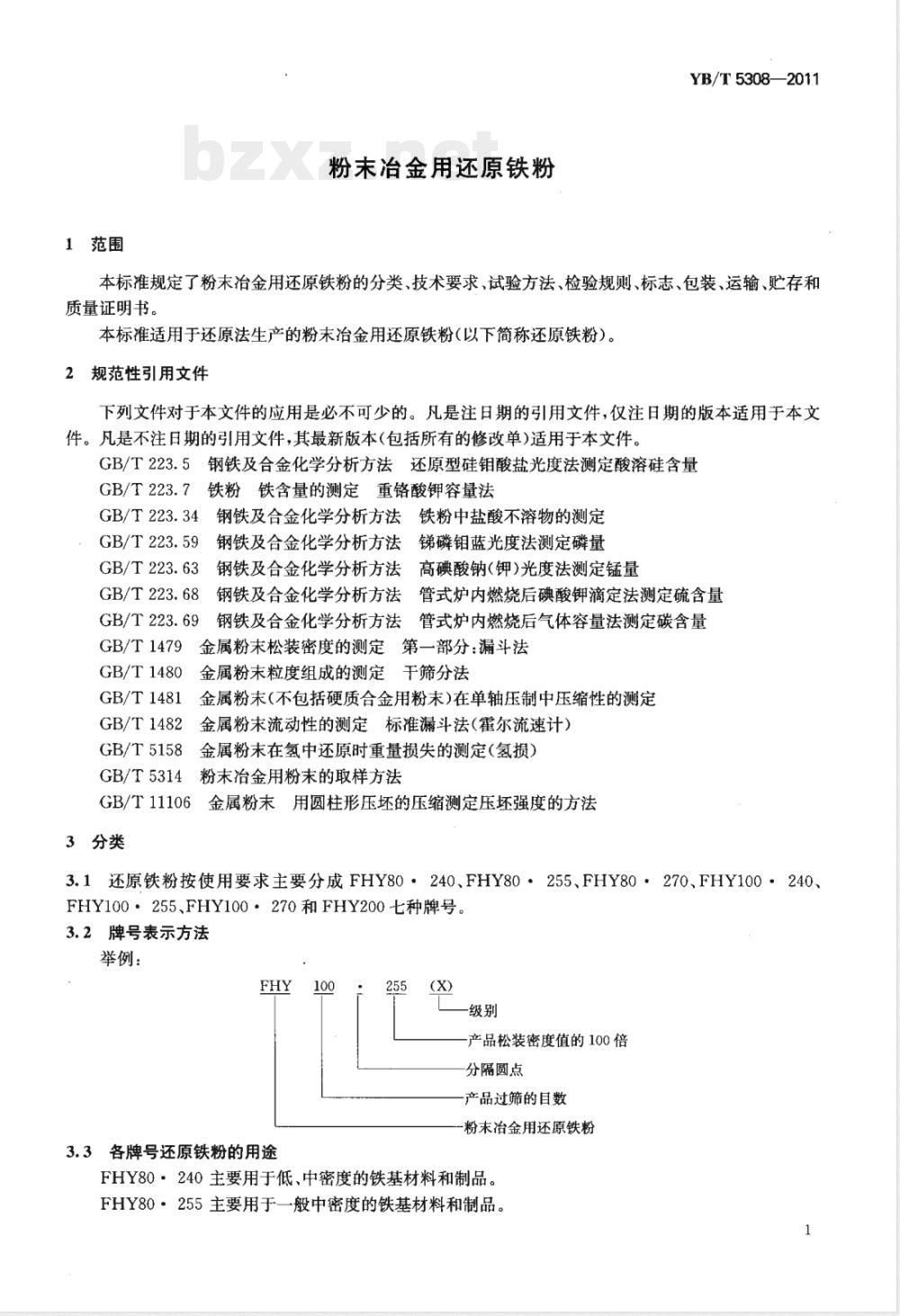

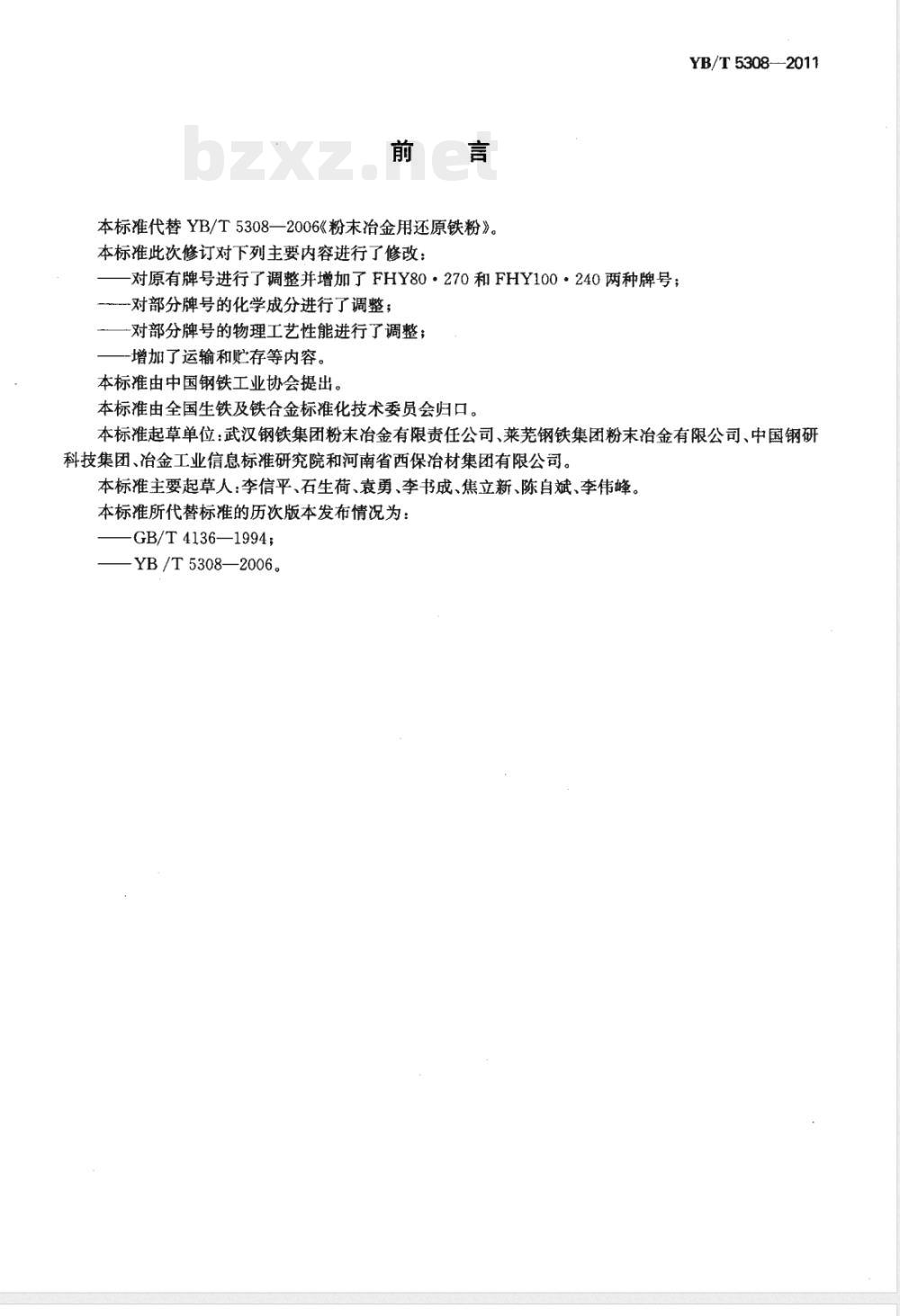

ICS 77.160 H71 YB 中华人民共和国黑色冶金行业标准 YB/T 5308—2011 代替 YB/T 5308—2006 粉末冶金用还原铁粉 Reduced iron powders for powder metallurgy 2011-12-20 发布 中华人民共和国工业和信息化部 发布 2012-07-01 实施 前言 本标准代替 YB/T 5308—2006《粉末冶金用还原铁粉》。本次修订主要内容包括：调整原有牌号，并增加 FHY80·270 和 FHY100·240 两种牌号；对部分牌号化学成分进行调整；对部分物理工艺性能指标进行调整；增加运输与贮存要求等内容。 本标准由中国钢铁工业协会提出。 本标准由全国生铁及铁合金标准化技术委员会归口。 本标准起草单位：武汉钢铁集团粉末冶金有限责任公司、莱芜钢铁集团粉末冶金有限公司、中国钢研科技集团、冶金工业信息标准研究院、河南省西保冶材集团有限公司。 本标准主要起草人：李信平、石生荷、袁勇、李书成、焦立新、陈自斌、李伟峰。 本标准所代替标准的历次版本发布情况为：GB/T 4136—1994；YB/T 5308—2006。 1 范围 本标准规定了粉末冶金用还原铁粉的分类、技术要求、试验方法、检验规则以及标志、包装、运输、贮存和质量证明书。 本标准适用于还原法生产的粉末冶金用还原铁粉（以下简称还原铁粉）。 2 规范性引用文件 下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件；凡是不注日期的引用文件，其最新版本（包括所有修改单）适用于本文件。 GB/T 223.5 钢铁及合金化学分析方法 还原型硅钼酸盐光度法测定酸溶硅含量 GB/T 223.34 钢铁及合金化学分析方法 铁粉中盐酸不溶物的测定 GB/T 223.59 钢铁及合金化学分析方法 锑磷钼蓝光度法测定磷量 GB/T 223.63 钢铁及合金化学分析方法 高碘酸钠（钾）光度法测定锰量 GB/T 223.68 钢铁及合金化学分析方法 管式炉内燃烧后碘酸钾滴定法测定硫含量 GB/T 223.69 钢铁及合金化学分析方法 管式炉内燃烧后气体容量法测定碳含量 GB/T 1479 金属粉末松装密度的测定 第1部分：漏斗法 GB/T 1480 金属粉末（不包括硬质合金用粉末）在单轴压制中压缩性的测定 GB/T 1481 金属粉末流动性的测定 标准漏斗法（霍尔流速计） GB/T 1482 金属粉末在氢中还原时重量损失的测定（氢损） GB/T 5158 粉末冶金用粉末的取样方法 GB/T 11106 金属粉末用圆柱形压坏的压缩测定压坏强度的方法 3 分类 3.1 还原铁粉按使用要求分为 FHY80·240、FHY80·255、FHY80·270、FHY100·240、FHY100·255、FHY100·270 和 FHY200 七种牌号。 3.2 牌号表示方法 示例：FHY100·255，其中 FHY 表示粉末冶金用还原铁粉，100 表示产品松装密度值的100倍，255表示产品过筛目数。 3.3 各牌号用途 FHY80·240：用于低、中密度铁基材料和制品。 FHY80·255：用于一般中密度铁基材料和制品。 FHY80·270：用于中、高密度铁基材料和制品。 FHY100·240：用于低、中密度铁基材料和制品。 FHY100·255：用于中、高密度铁基材料和制品。 FHY100·270：用于高密度铁基材料和制品。 FHY200：用于金刚石、硬质合金材料和制品。 4 技术要求 4.1 还原铁粉的化学成分应符合表1规定。 表1 化学成分（质量分数，%） 牌号：FHY80·240、FHY80·255、FHY80·270、FHY100·240、FHY100·255、FHY100·270、FHY200 总铁（≥）：98.00～98.50 Mn：0.35～0.50 Si：0.10～0.15 C：0.05～0.07 （不同牌号对应指标略有差异，按标准表格执行）
